电动汽车零部件电子伺服压装设备

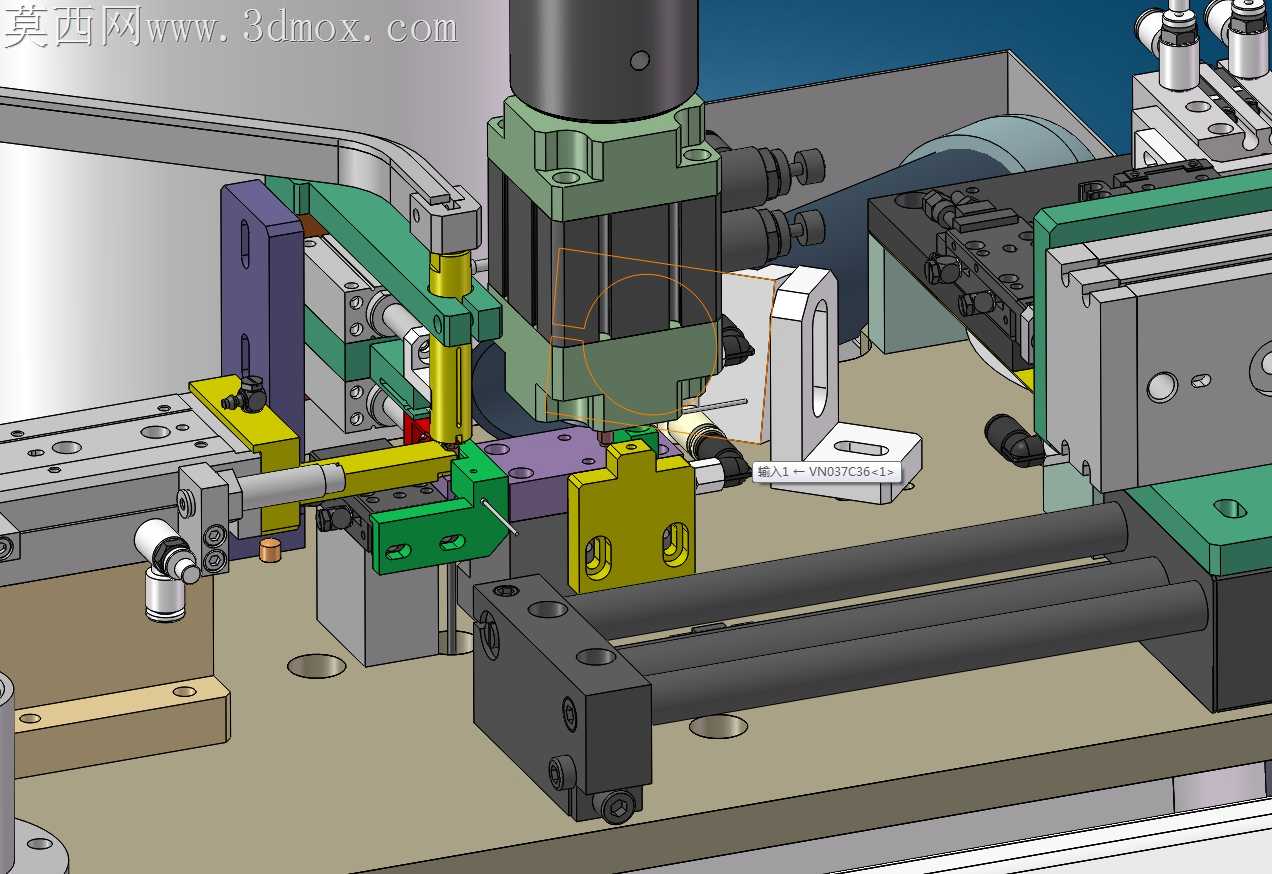

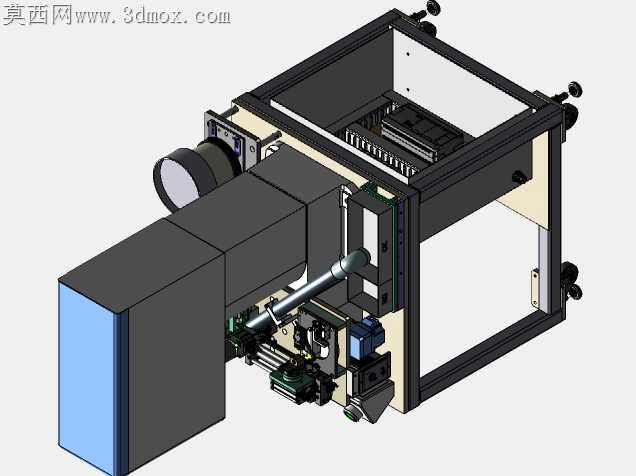

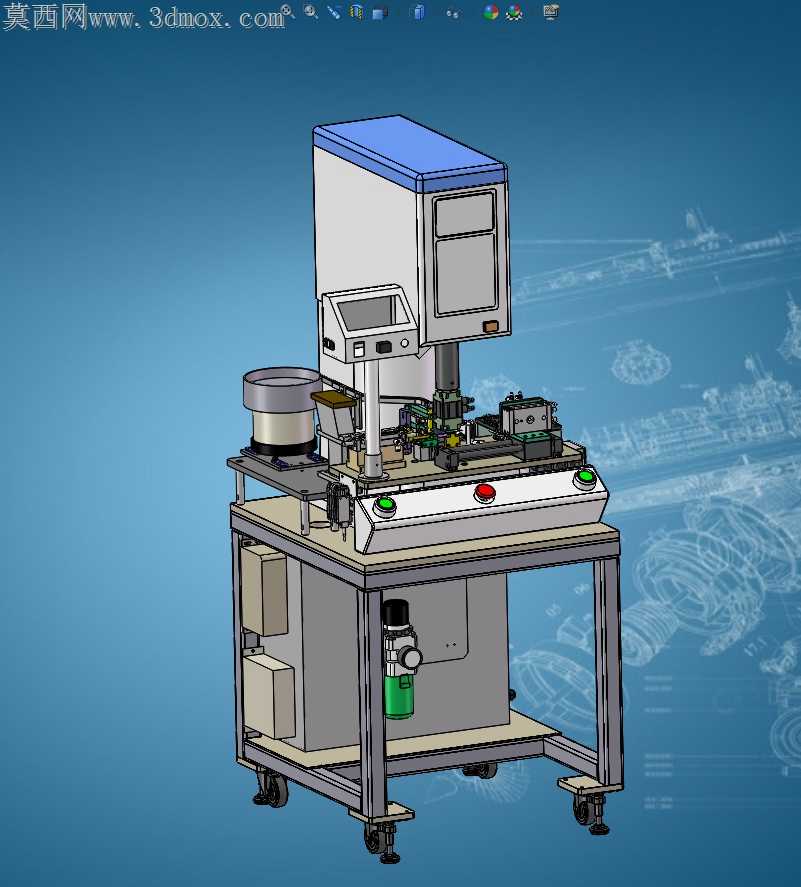

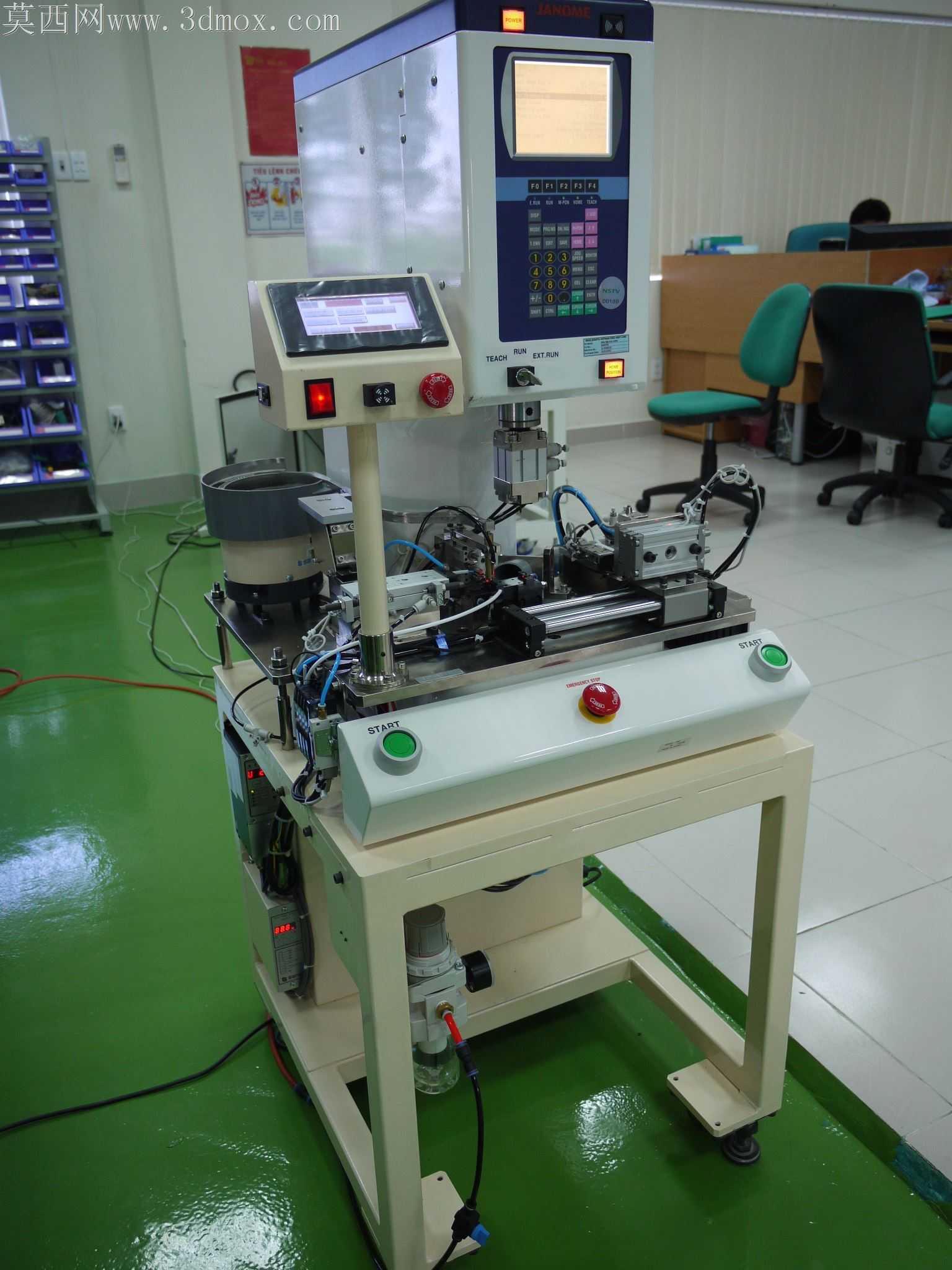

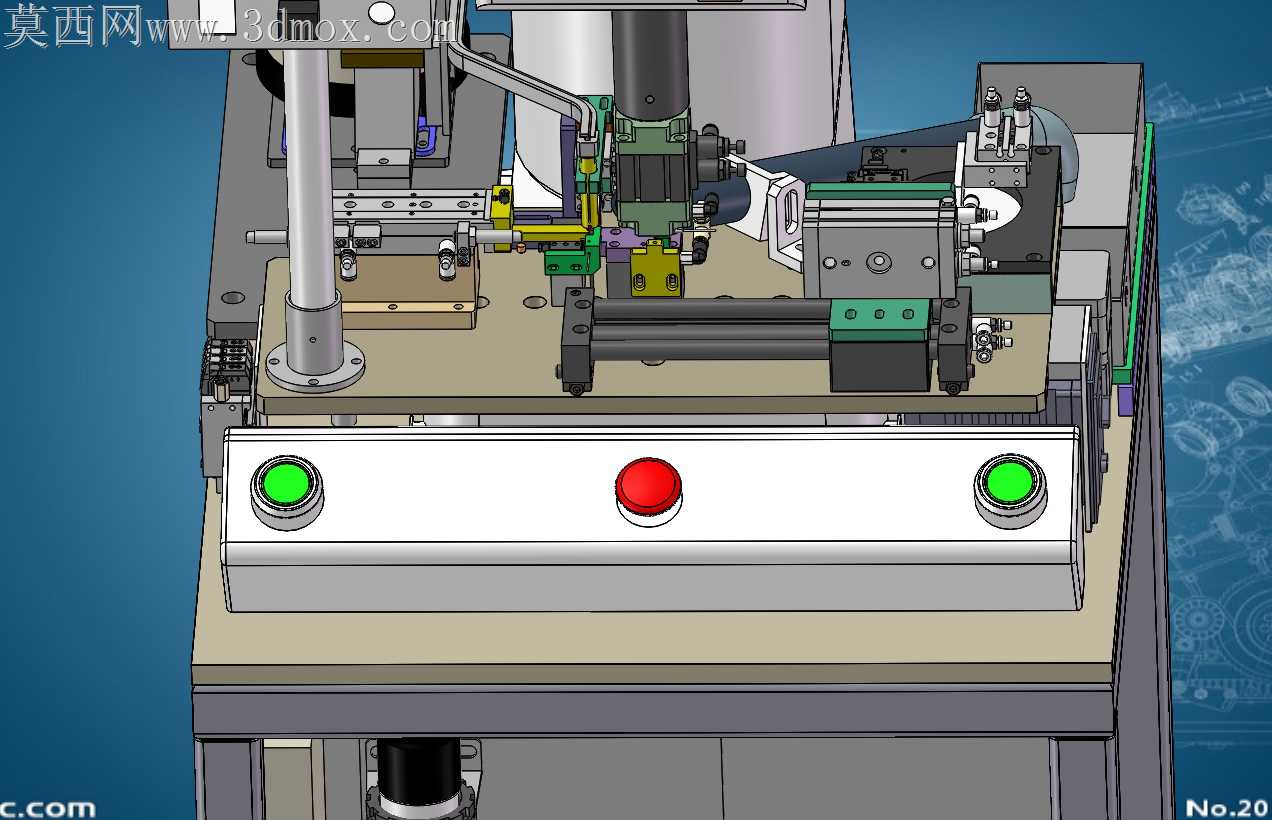

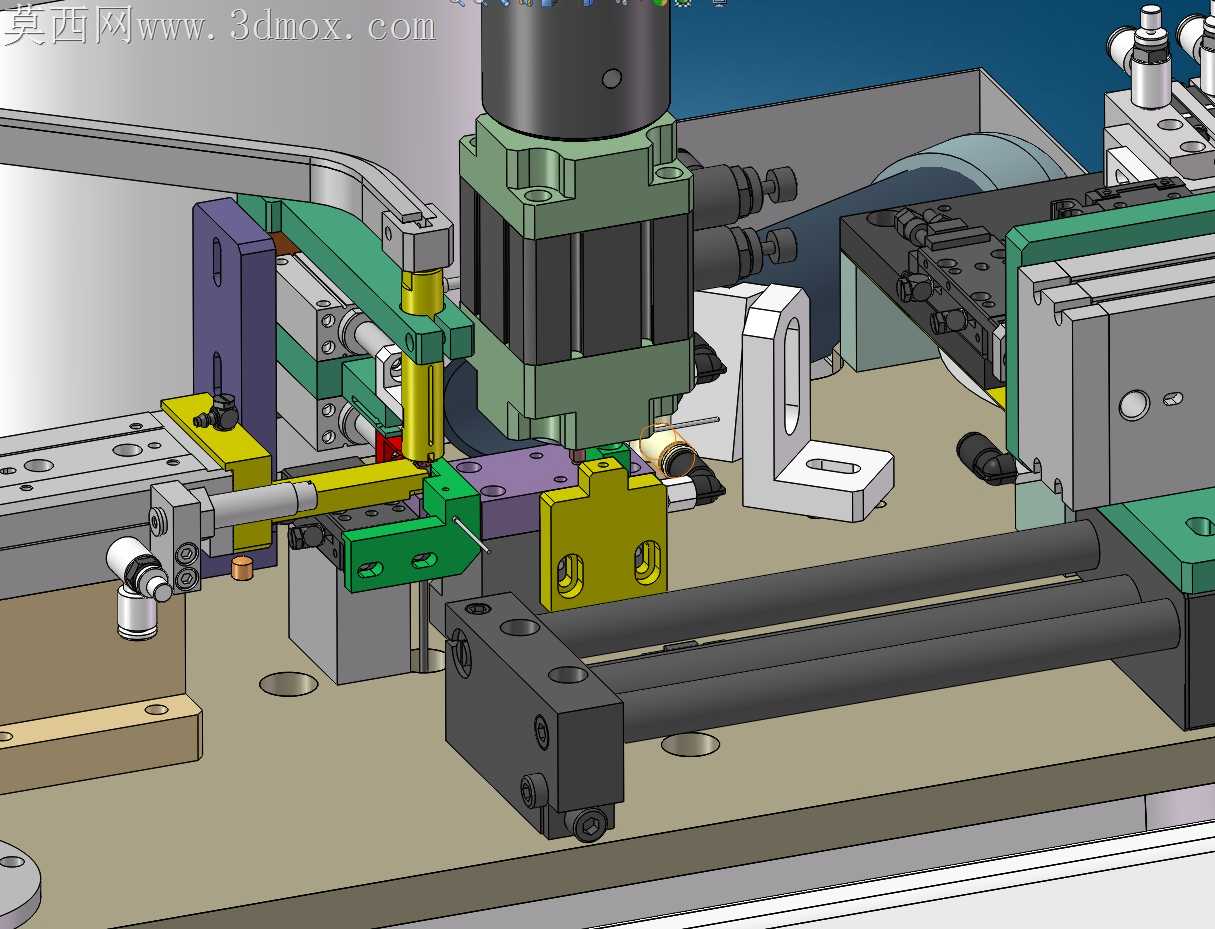

车间里压装电动汽车小体积电子零部件时，常遇到压头偏载啃伤工件、送料错位导致压装力偏移、机架长期受力形变影响压装精度的问题，这套伺服压装设备的结构设计，刚好针对这些现场痛点做了针对性的适配优化。底部机架采用方管焊接框架搭配可调脚轮与支撑脚，脚轮方便设备在产线间转场调整工位，支撑脚调平后能抵消地面不平整带来的机架倾斜，避免压头轴线与工件基准面出现夹角，压装时不会因为侧向分力刮伤电子元件的绝缘壳体。台面上的振动盘送料机构做了独立的安装基板，和压装工位的基板之间预留了2mm的隔振间隙，送料时的振动不会传导到压装工位，不会出现待压工件因为微振偏移定位槽的情况，压头下行时能精准对准压合点位。操作面板上的启停按钮做了防误触的凸起护边，急停按钮选用大直径红色蘑菇头款式，按压行程比普通按钮短3mm，出现压装异常时能最快触发停机，不会因为按压力度不够延误停机时机。压装执行端的伺服压头搭配了位移与压力双反馈模块，压合过程中能实时采集压入深度与压装力数据，遇到卡滞、压装力超差的情况会立刻回退，不会压裂脆性的电子元件引脚。设备侧方的电气元件安装舱做了分层排布，强电驱动模块和弱电信号模块分开固定在不同的安装板上，走线槽做了金属屏蔽处理，伺服驱动器运行时的电磁干扰不会影响压力传感器的信号采集精度，不会出现压装力数值跳变导致的误判。台面下方的气源处理三联件做了可视化的压力指示表，调压旋钮带锁止结构，调试好工作气压后不会因为误碰改变气压值，送料、定位的气动执行元件动作力度稳定，不会因为气压波动把待压工件吹离定位位。顶部的控制机柜做了倾斜的操作屏安装角度，操作人员站在工位上不用弯腰就能看清压装参数，屏幕下方的手动操作按钮排布符合人手操作的动作范围，调试设备时不用反复抬手调整姿势，长时间操作也不容易产生疲劳。机架下层预留了废料收集盒的安装位，压装过程中产生的细小碎屑能顺着台面的漏料孔落入收集盒，不会堆积在导轨或者传动部件缝隙里造成卡滞，日常清理时只需要抽出收集盒倾倒即可，不用拆解设备护板。压装工位的定位夹具做了快换设计，更换不同规格的电动汽车电子元件时，只需要松开两个锁紧旋钮就能更换定位块，不用重新校准压头与定位基准的同轴度，换型时间能压缩到十分钟以内，适配小批量多品种的零部件压装需求。
