雅马哈TT350摩托车电池盒结构设计

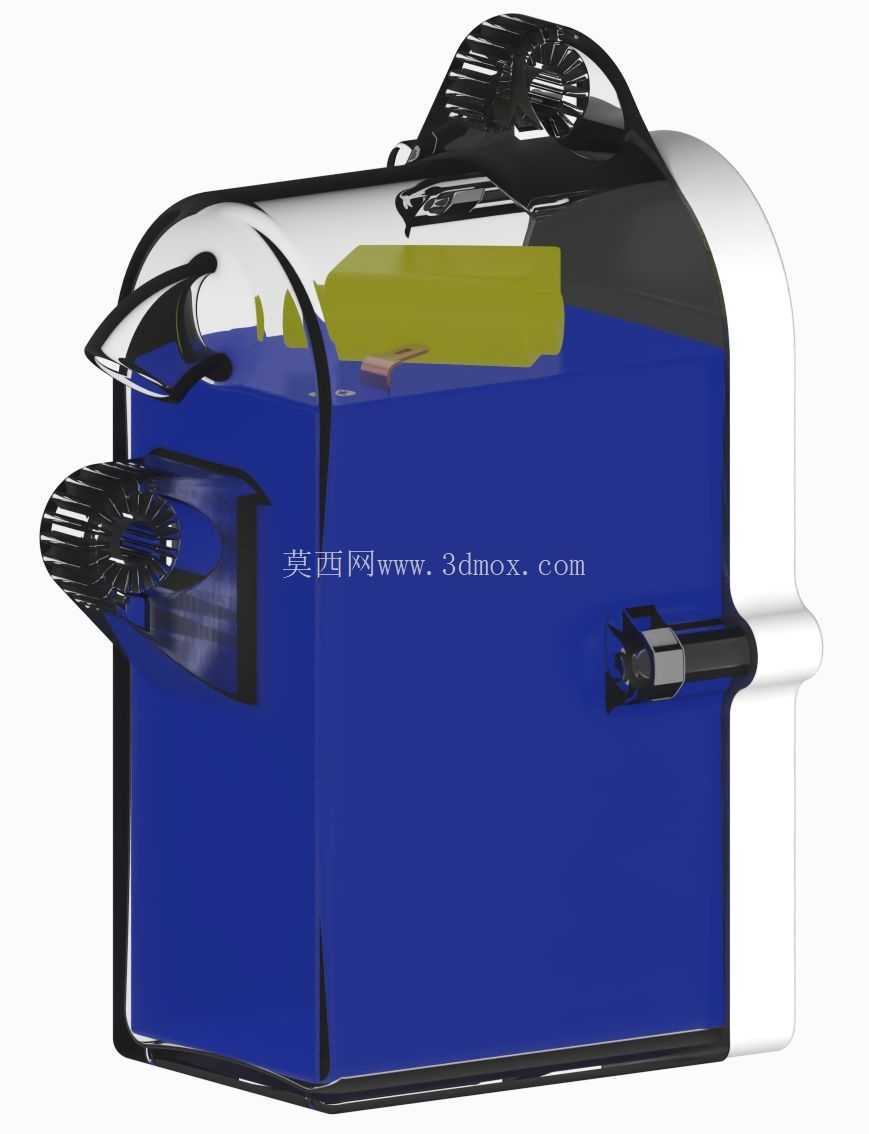

　　这款适配雅马哈TT350摩托车的电池盒，主要面向越野摩托车的电源安装防护场景，针对老款车型原配铅酸电池替换为现代凝胶电池的适配需求做了结构优化，解决老款车型电池仓适配性差、固定不牢、维护不便的实际使用痛点。从实际装车使用场景来看，越野摩托车行驶过程中会持续承受高频振动、路面飞溅泥水、温差变化带来的结构形变，这款电池盒在结构设计上做了多维度的强化处理，首先在安装边界上，电池仓内部预留的电池安装空间适配100x72x48毫米规格的凝胶电池，同时在仓体四周预留了均匀的装配余量，既可以保证电池顺利装入，也能避免车辆行驶过程中电池与仓壁硬接触产生磨损或异响。

　　固定结构上采用M4x25规格的圆柱头六角螺钉配合螺母实现盒盖与盒体的锁紧，设计时特意做了螺母防脱结构，日常维护拆卸盒盖检查电池、更换保险丝时，螺母会被限位在仓体的安装槽内不会脱落，不需要在狭小的车体安装空间内伸手托住螺母对位，大幅降低野外场景下的维护难度，也避免螺母脱落掉入车体内部难以取出的问题。仓体内部专门预留了保险丝的安装空间，不需要额外在车体其他位置找位置固定保险装置，所有电源相关的部件都可以集成在电池盒内部，走线更规整，也能避免保险丝裸露在外被泥水侵蚀出现接触不良的问题。螺钉的安装支架做了内壁加厚加固处理，即便是采用3D打印工艺制作，在打印填充率不高的情况下，安装位的结构强度也能满足频繁拆装的需求，不会因为多次拧动螺钉出现支架开裂的问题，日常越野骑行的持续振动下，固定结构也不会出现松脱。盒体的外形做了贴合原车安装位的轮廓适配，侧面和顶部的凸起结构对应原车的安装卡位，装车时可以直接卡入原车的固定位，不需要额外打孔修改原车结构，替换安装的适配度很高。

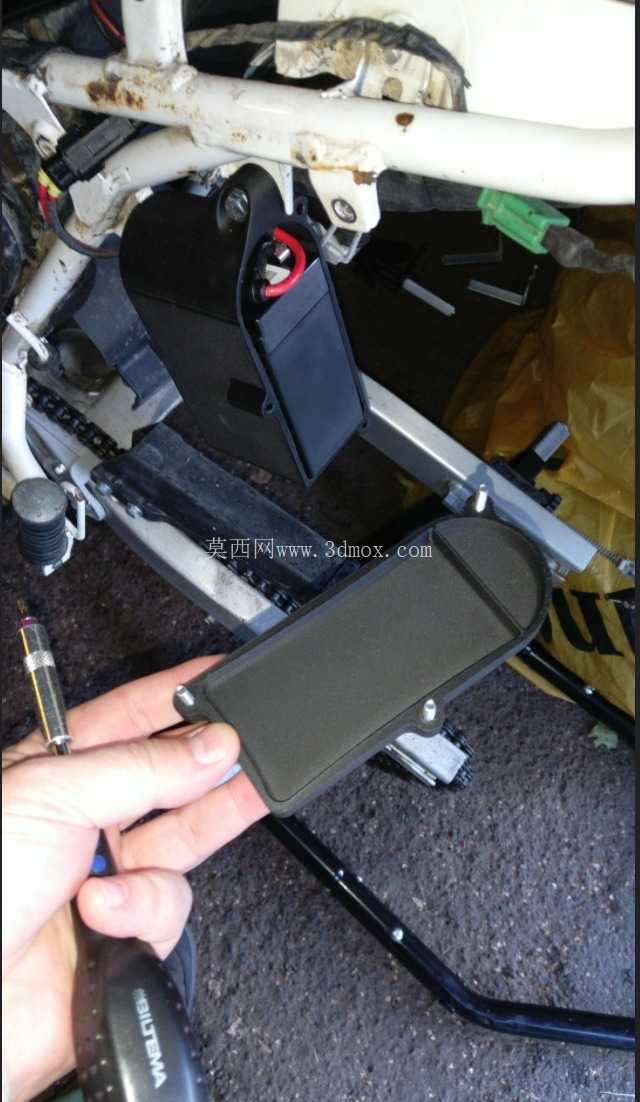

　　电池装入仓体后，盒盖闭合可以完全覆盖电池顶部，配合侧面的走线槽位，电池引线可以从预设的槽位穿出，不会被盒盖挤压破损，同时盒盖与盒体的配合缝隙做了错位挡边设计，可以阻挡大部分骑行过程中飞溅的泥水、灰尘进入仓体内部，减少电池接线柱被腐蚀的概率，延长电池的使用寿命。实际使用过程中，不需要把电池从盒内取出就可以完成接线、检查电压等常规操作，只有需要更换电池的时候才需要拆开全部固定螺钉，日常维护的操作步骤被大幅简化。仓体的壁厚设计兼顾了结构强度和轻量化需求，不会因为壁厚过薄在摔车、磕碰时出现开裂，也不会因为壁厚过大增加不必要的重量，影响摩托车的配重平衡。

　　从结构设计的合理性来看，这款电池盒没有做多余的装饰性结构，所有的外形轮廓都是为了适配安装空间、提升结构强度、优化维护便利性服务，针对越野骑行的恶劣使用环境做了对应的结构强化，既可以适配老款车型的原装位安装，也能满足现代凝胶电池的安装尺寸需求，解决了老款车型配件难找、原配电池仓无法适配新型电池的实际问题，对于摩托车改装、老车修复的从业者来说，这类精准适配的结构件可以大幅减少改装过程中的测绘、改件工作量，直接装车即可满足使用需求。
