带凸缘六角公制螺钉螺母组合结构

　　日常做结构装配时，这类带凸缘与不带凸缘的六角公制螺钉螺母，是桌面级机电产品、小型家用器具装配里出镜率极高的紧固件，比如常见的餐桌金属支架固定、小型电源变压器壳体拼接、低压电控箱内部元件安装，都会用到这类规格的连接件。很多新手建模时容易忽略凸缘结构的实际作用，以为只是多了一圈圆盘，实际这圈凸缘相当于集成了平垫圈的功能，安装时不需要额外加装垫片，就能增大螺钉头部与被连接件的接触面积，降低接触面压应力，避免拧紧时压伤铝型材、薄钢板这类硬度偏低的被连接件表面，同时还能在一定程度上起到防松止退的效果，尤其适合有小幅振动的家用设备装配场景。

　　做这个系列模型的时候，最先考虑的是装配互换性，不管是带凸缘还是不带凸缘的款式，螺纹段的公称直径、螺距都严格遵循公制螺纹标准，同规格的螺钉和螺母可以任意互换匹配，不会出现螺距错配拧不上的问题。六角头部的对边尺寸、对角尺寸也完全符合通用紧固件的公差要求，不管是用开口扳手、套筒还是电动扭矩扳手，都能顺利卡合，不会出现打滑、边角崩裂的情况。凸缘部分的外径比六角头部对边尺寸大出2到3个螺距的宽度，厚度控制在螺纹公称直径的0.15倍左右，既保证足够的承压面积，又不会因为凸缘过厚导致头部重量过大、占用过多安装空间。

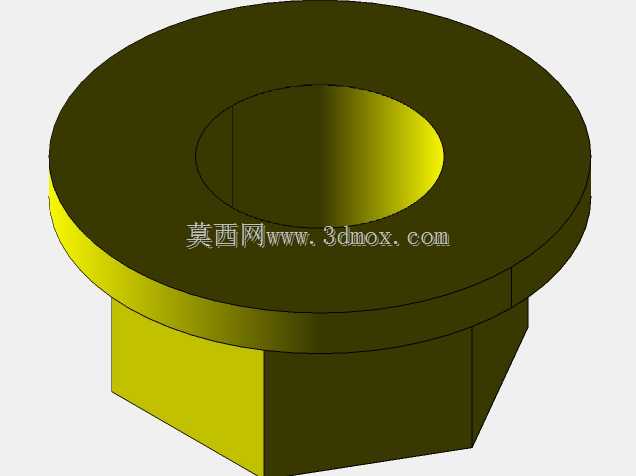

　　实际选型时要特别注意安装边界的预留，不带凸缘的螺钉头部高度更低，适合安装空间局促、被连接件表面硬度较高的场景，比如厚钢板支架的拼接；带凸缘的款式则适合被连接件是薄钣金、塑料件或者表面有涂层的场景，不需要额外处理接触面就能保证压紧力均匀分布。建模时特意把螺纹段做了可参数化调整的结构，只需要修改螺纹长度、公称直径的参数，就能快速生成不同规格的同系列紧固件，不用每次从头绘制，能大幅提升装配图的绘制效率。另外六角螺母也做了带凸缘和不带凸缘两种款式，和螺钉一一对应，带凸缘的螺母同样能增大与被连接件的接触面积，和带凸缘螺钉配合使用时，双向承压的效果更好，适合需要频繁拆装、对连接可靠性要求较高的部位。

　　很多人做紧固件建模时容易忽略头部与杆部的过渡圆角，这个位置其实是应力集中的高发区，如果直角过渡，螺钉在承受交变载荷时很容易在头部根部断裂，所以建模时在头部与杆部衔接的位置做了R0.2到R0.5的过渡圆角，具体数值随螺纹公称直径调整，既不影响扳手的卡合空间，又能有效降低应力集中系数，提升紧固件的抗疲劳性能。螺纹收尾部分也做了退刀槽结构，符合实际加工工艺，不会出现螺纹直接切到头部导致装配时螺母无法拧到底的问题。凸缘与六角头部的衔接位置同样做了小倒角处理，避免安装时锐边划伤操作人员或者划破被连接件表面的绝缘层，在电气设备装配场景下，这个细节能有效降低绝缘破损导致的漏电风险。

　　从安装适配性来看，这个系列的紧固件可以适配大部分公制规格的安装孔，安装孔的直径只需要比螺纹公称直径大0.2到0.5mm即可，凸缘的外径足够覆盖安装孔的间隙，不会出现头部穿入孔内的情况。做装配仿真的时候，可以直接调用这个系列的模型进行干涉检查，不管是沉头孔还是通孔安装，都能准确模拟实际装配状态，不会出现模型尺寸与实际标准件不符导致的干涉误判。对于做小型机电产品、家用五金结构设计的工程师来说，这套参数化的螺钉螺母模型能省去大量标准件建模的时间，直接调用就能完成装配，而且所有尺寸都符合通用紧固件标准，导出工程图后可以直接采购对应规格的标准件，不需要额外调整尺寸参数。
