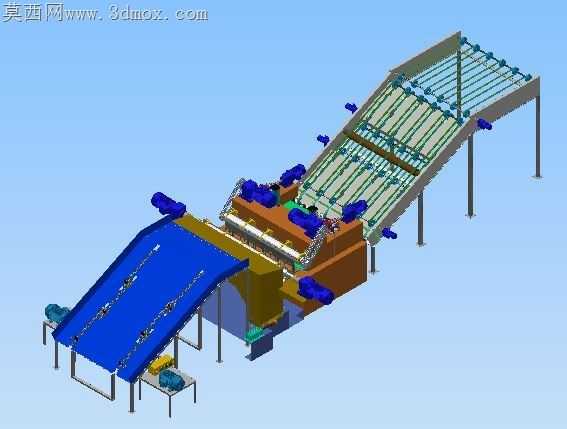

斜式进料原木剥皮加工设备结构设计

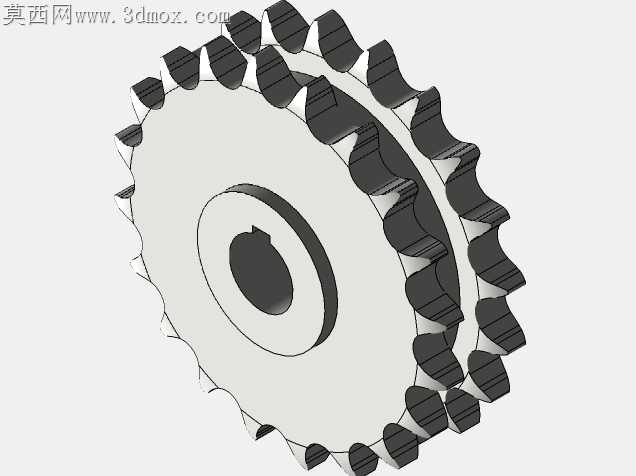

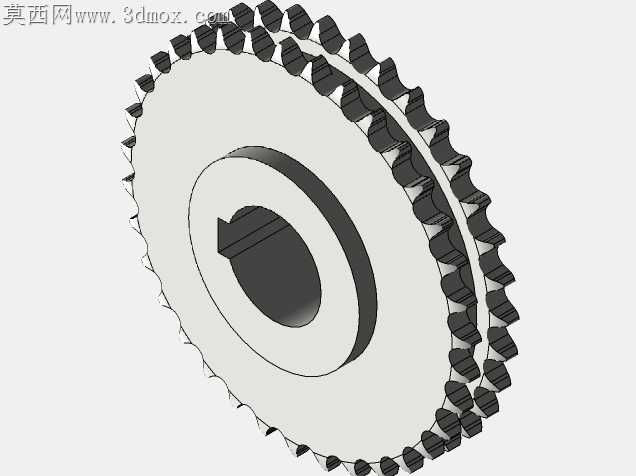

原木剥皮工序长期存在进料卡滞、剥皮辊受力不均导致的原木表皮残留、机架长期受冲击形变的加工痛点，这套斜式进料剥皮设备的结构设计，完全围绕加工适配视角做了针对性的细节调整。倾斜布置的进料导料架没有采用常规的整面钢板结构，改用间隔排布的圆钢导条，单根导条与安装横梁的连接孔预留了0.8mm的横向调整间隙，现场加工不同径级原木时，可根据原木弯曲度微调导条间距，避免带节疤的弯曲原木在进料段卡停，导条表面做了圆弧倒棱处理，不会刮伤原木表层的优质木段，减少后续单板加工的原料损耗。核心剥皮仓的多组压辊没有采用统一的刚性固定方式，每根压辊的安装座都预留了弹簧缓冲行程，缓冲弹簧的预紧力可通过端部的调节螺母单独调整，遇到原木表面凸起的硬节时，压辊可自动抬升避让，不会出现硬顶导致的辊轴弯曲、传动链条跳齿的故障，压辊表面的凸刺排布做了错位设计，相邻辊的凸刺不在同一轴向截面上，剥皮时能均匀啃削原木表皮，不会出现环状未剥皮的残留带。出料端的蓝色导料槽做了12度的倾角优化，槽面加装了两条平行的导向限位条，剥完皮的原木顺着导料槽滑出时不会跑偏，可直接对接后续的单板旋切工位，省去中间转运对位的人工操作。机架支腿没有采用等长设计，进料侧支腿比出料侧支腿长220mm，刚好匹配进料导架的倾斜角度，支腿底部的安装板开有长条形固定孔，现场安装时可根据厂区地面的平整度微调设备水平，避免倾斜运行导致的传动部件偏磨。传动侧的链轮张紧结构做了隐藏式设计，张紧调节座藏在机架侧板的内侧，不会外露堆积树皮碎屑，日常清理维护时不用拆卸外侧护板就能调整链条张紧度，减少停机维护的时间。多组驱动电机的安装座都做了减震胶垫铺垫，设备满负荷运行时的震动不会传导到机架整体，能降低各连接螺栓的松动概率，延长设备连续作业的无故障运行时长。导料架端部的挡料块做了可拆卸设计，磨损后可单独更换，不用整体更换导料架，降低后期运维的配件成本。
