双腔可折叠通勤山地自行车结构设计

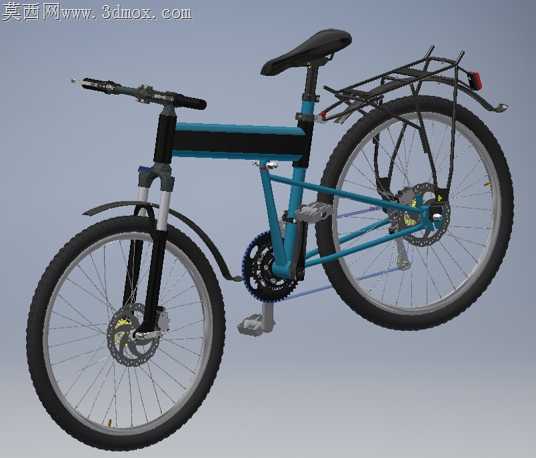

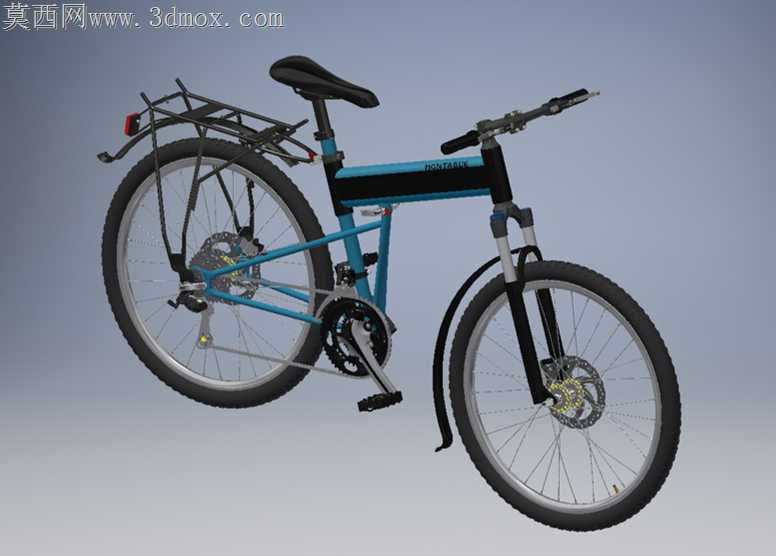

日常折叠自行车常出现折叠铰链处受力形变、长距离骑行五通位置晃动感明显的问题，这款双腔结构的折叠山地车在车架受力路径上做了针对性的结构调整。主车架采用上下双腔管梁布局，上腔管承担骑行时上半身传递的竖向载荷，下腔管承接脚踏发力时的扭矩输出，两腔管在折叠铰链位置做了嵌套式咬合结构，折叠扣闭合时上下腔的定位销同时嵌入对应卡槽，避免单锁扣结构长期使用后出现的框量问题。前叉采用肩控避震结构，叉腿与轮轴连接位做了加厚凸台设计，碟刹安装座直接与叉腿一体成型，省去额外转接座带来的装配公差，刹车时夹器受力直接传递到叉腿主体，不会出现转接座形变导致的刹车蹭碟问题。后轮组的碟刹安装位与后下叉做了一体化延伸设计，后货架的支撑脚没有直接固定在 seatpost 上，而是分别延伸连接到后上叉与后轴位置，载人载物时重量直接传递到轮组，不会挤压座管导致升降卡滞。牙盘位置预留了护盘安装位，盘片与车架下腔的间隙控制在8mm，既不会出现骑行时裤脚蹭到盘片的问题，也给链条跳动留出足够余量，颠簸路面不会出现链条打车架的异响。折叠机构的转轴位置采用衬套与轴承组合的配合方式，日常折叠转动时靠衬套承受径向力，长时间骑行锁止时轴承承担轴向窜动的力，不会出现普通折叠车使用半年后折叠位置松动异响的问题。车把与把立的连接位做了防滑齿结构，调整车把角度时齿面咬合不会因为长期颠簸出现角度偏移，把套位置预留了副把安装孔位，用户可以根据骑行习惯加装拓展配件。后轮挡泥板的固定点分别连接在后上叉与后轴端，不会因为轮组转动带来的震动出现挡泥板偏移蹭胎的情况，尾灯安装位直接集成在后货架尾端，走线从货架支撑杆内部穿过，外观没有明线外露，也避免了雨天泥水侵蚀线材导致的接触不良。脚踏采用折叠式结构，折叠后脚踏面与车架平行，整车折叠后的宽度能控制在20cm以内，方便放入电梯或者公共交通的行李架位置。
