山地自行车中置曲柄组结构设计

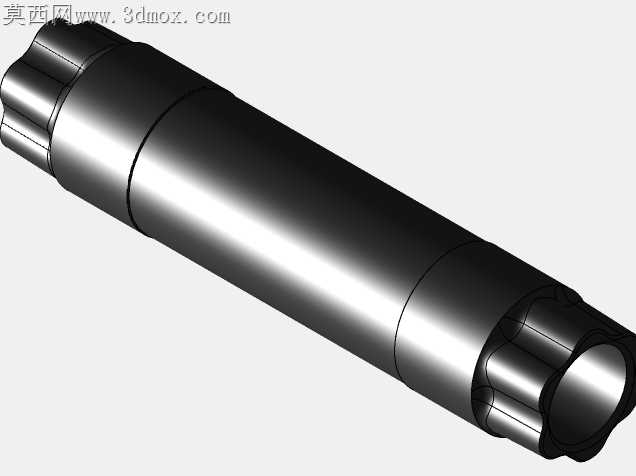

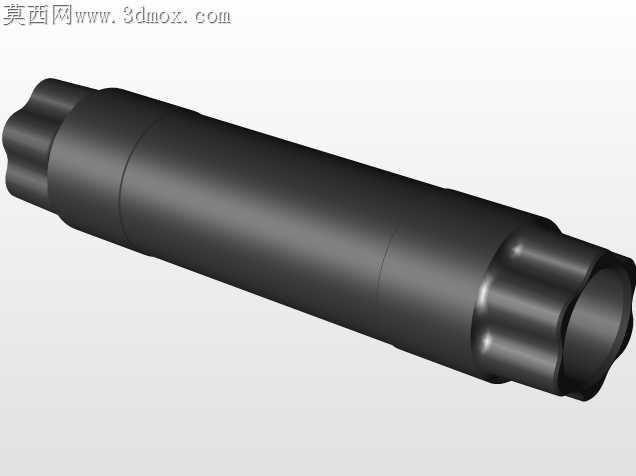

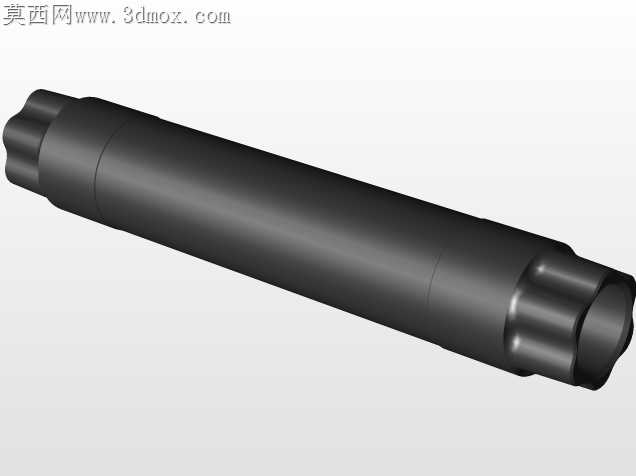

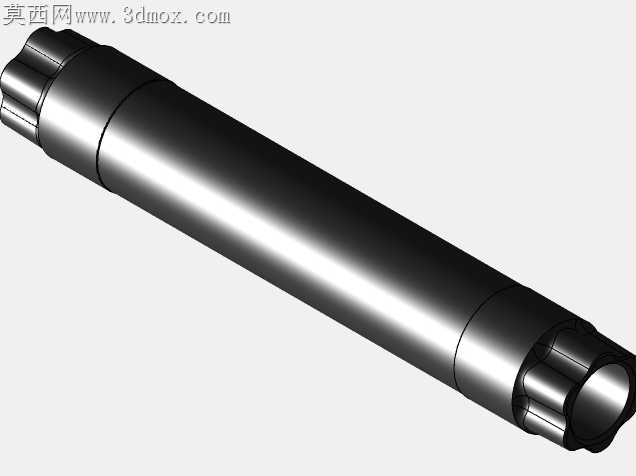

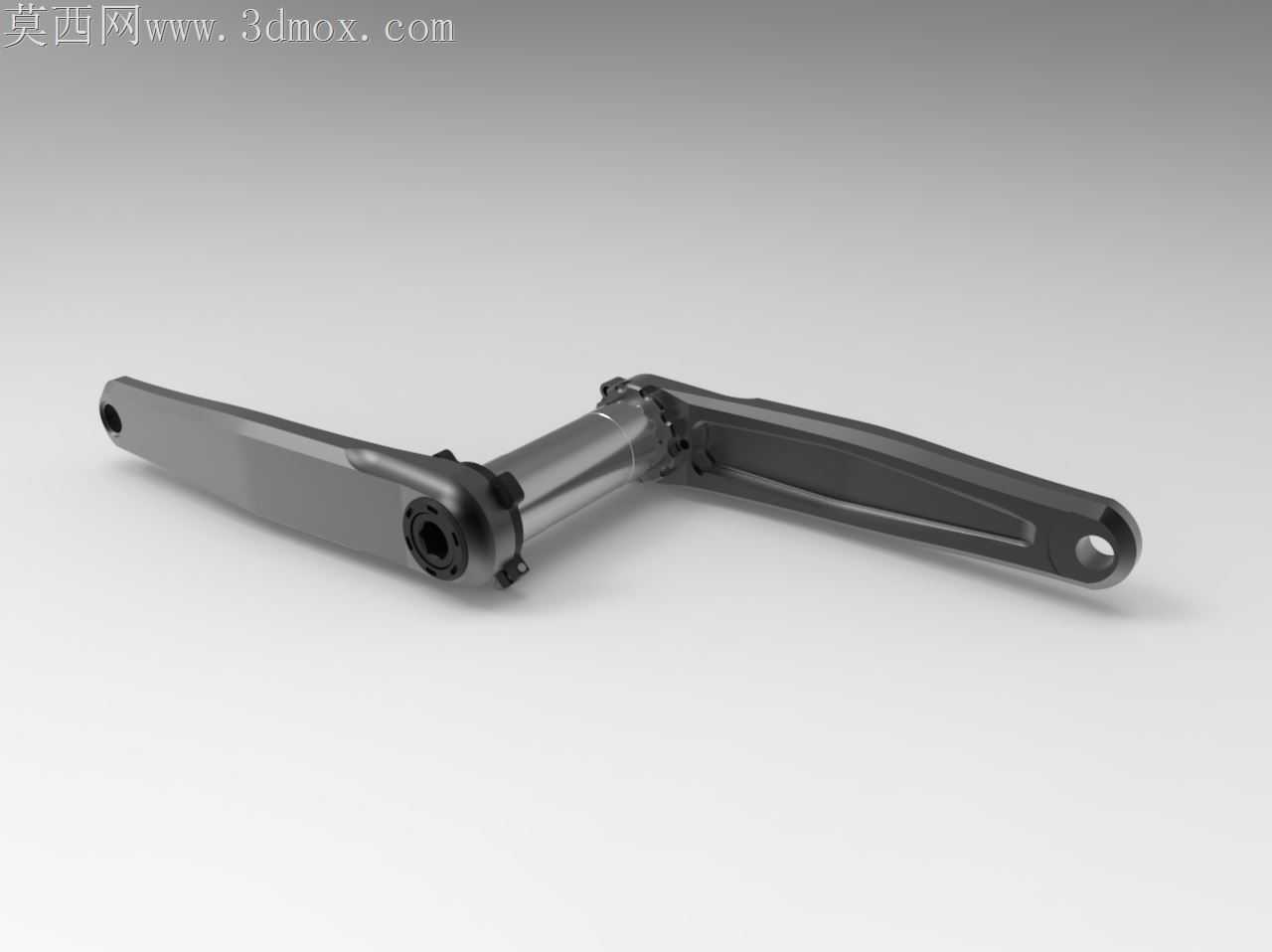

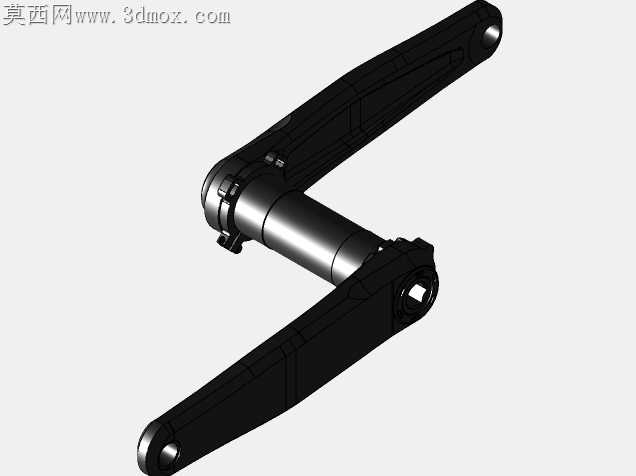

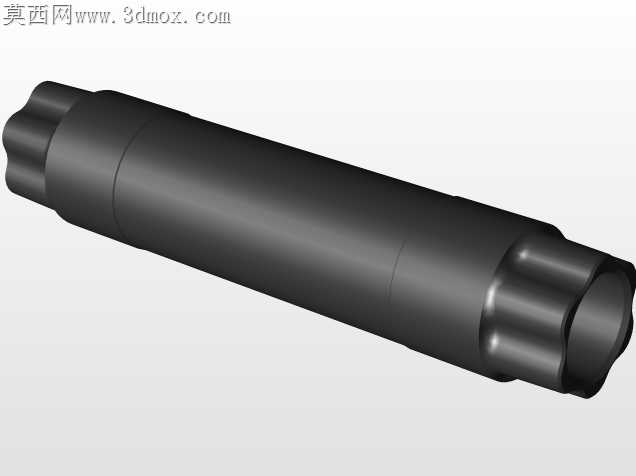

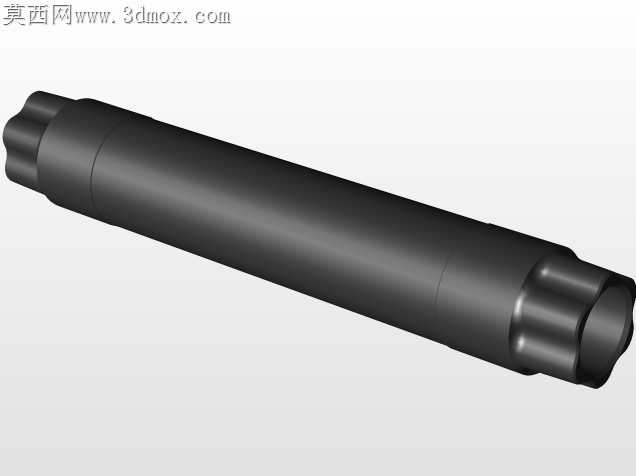

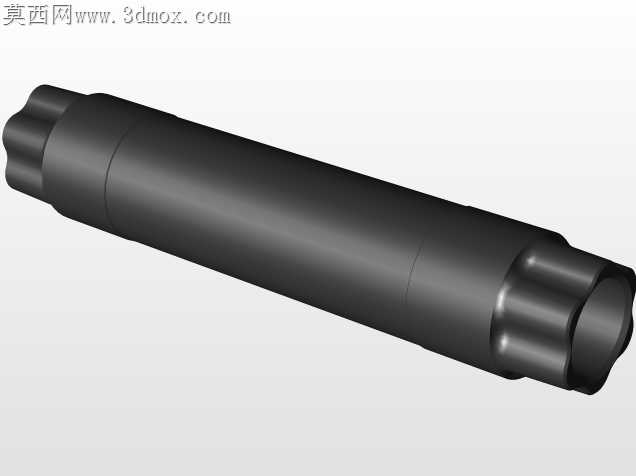

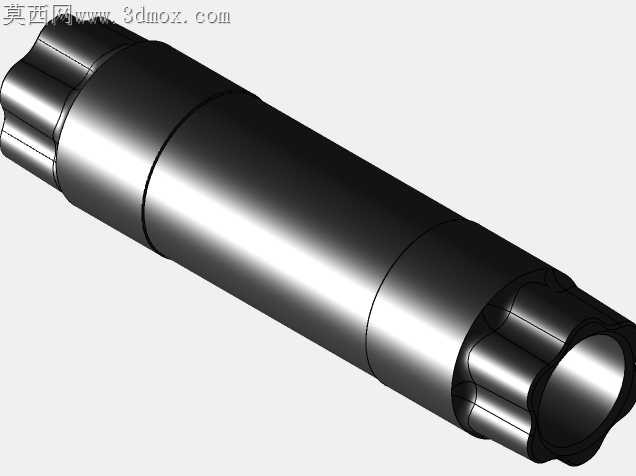

山地车曲柄组长期承受踩踏交变载荷，传统分体曲柄在大扭矩发力时容易出现中轴配合面松动、曲柄臂应力集中断裂的问题，这款曲柄组的结构设计从装配逻辑出发，把配合公差的冗余量做了针对性调整。曲柄臂与中轴连接的花键段，没有采用常规的等径花键设计，靠近曲柄臂根部的位置做了0.12mm的过盈量递增，压装到位后能形成楔形锁止效果，哪怕长时间在颠簸路面骑行、频繁发力摇车，也不会出现花键磨损松旷的异响。左右曲柄的对接位置，特意在轴套端面留了0.05mm的弹性压缩间隙，避免锁紧螺栓达到额定扭矩后，两个曲柄臂端面硬顶造成的轴承受力偏载，能大幅延长中轴轴承的使用寿命。曲柄臂的外形没有做多余的装饰性切槽，受力最大的踩踏端到中轴连接段的过渡曲面，曲率顺着应力传递路径连续变化，踩踏时的力能顺着臂体均匀分散到中轴位置，不会在局部形成应力集中点。脚踏安装孔的位置做了加厚的镶套结构，镶套和曲柄臂本体采用过盈压装再加周向点焊的固定方式，就算脚踏受到侧向冲击，也不会出现安装孔滑牙、曲柄臂端部开裂的问题。中轴的轴身做了不等径的阶梯设计，轴承安装位的直径比中间段大2mm，既能保证轴承配合面的刚度，又能减轻轴身不必要的重量，轴身表面做了微弧氧化处理，耐磨性能比普通镀铬层高40%，日常骑行遇到泥水侵蚀也不容易出现锈迹卡滞。锁紧结构采用了内置的偏心涨套，不需要额外的大扭矩锁紧工具，只要用常规内六角扳手拧动涨套螺栓，就能让涨套均匀撑开抱紧中轴，安装时不会因为单侧施力造成曲柄偏摆，拆卸的时候也不会因为配合面锈死出现敲砸损伤曲柄的情况。曲柄臂的背面做了内凹的减重槽，槽的深度顺着臂体受力大小渐变，靠近中轴的位置槽深较浅保证刚度，靠近脚踏端的位置槽深稍大控制重量，整体重量比同强度等级的实心曲柄轻18%左右，同时不会牺牲踩踏的刚性反馈。
