百吨级四柱式液压冲压设备结构设计

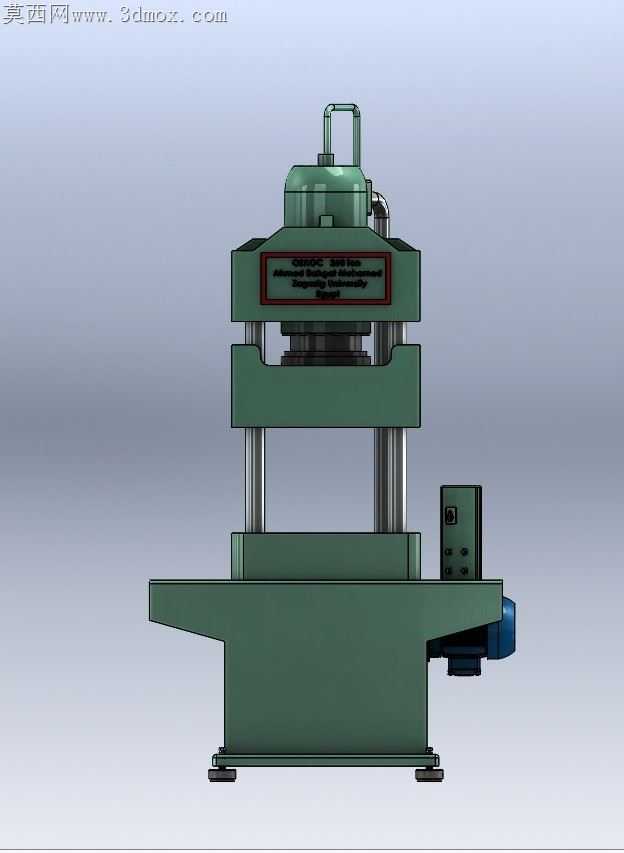

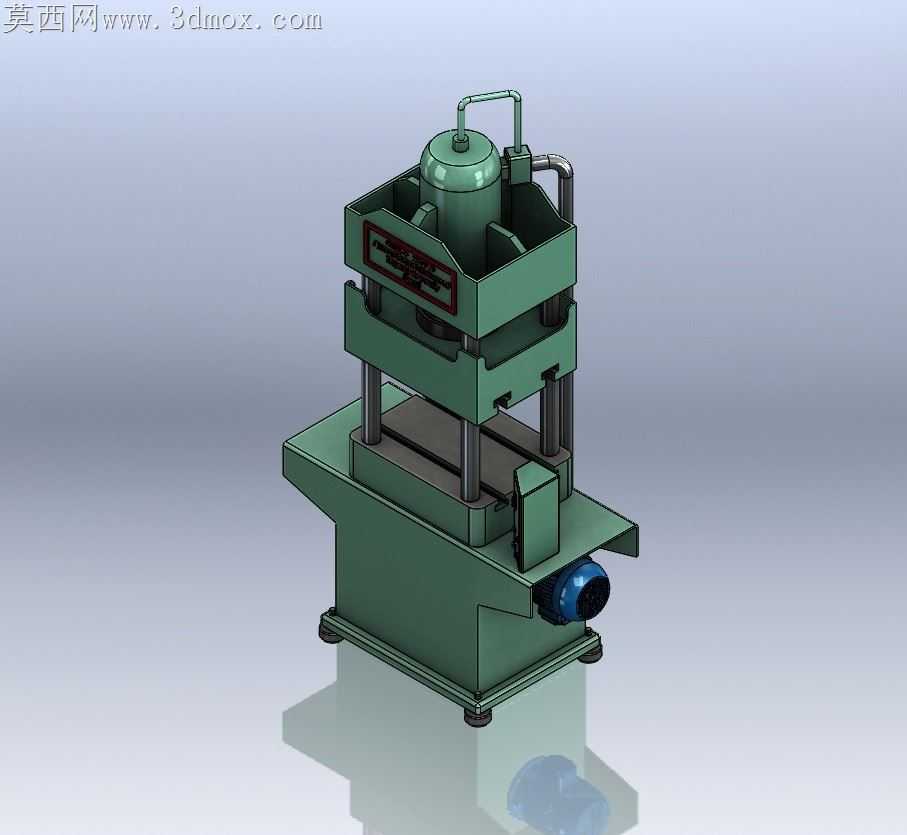

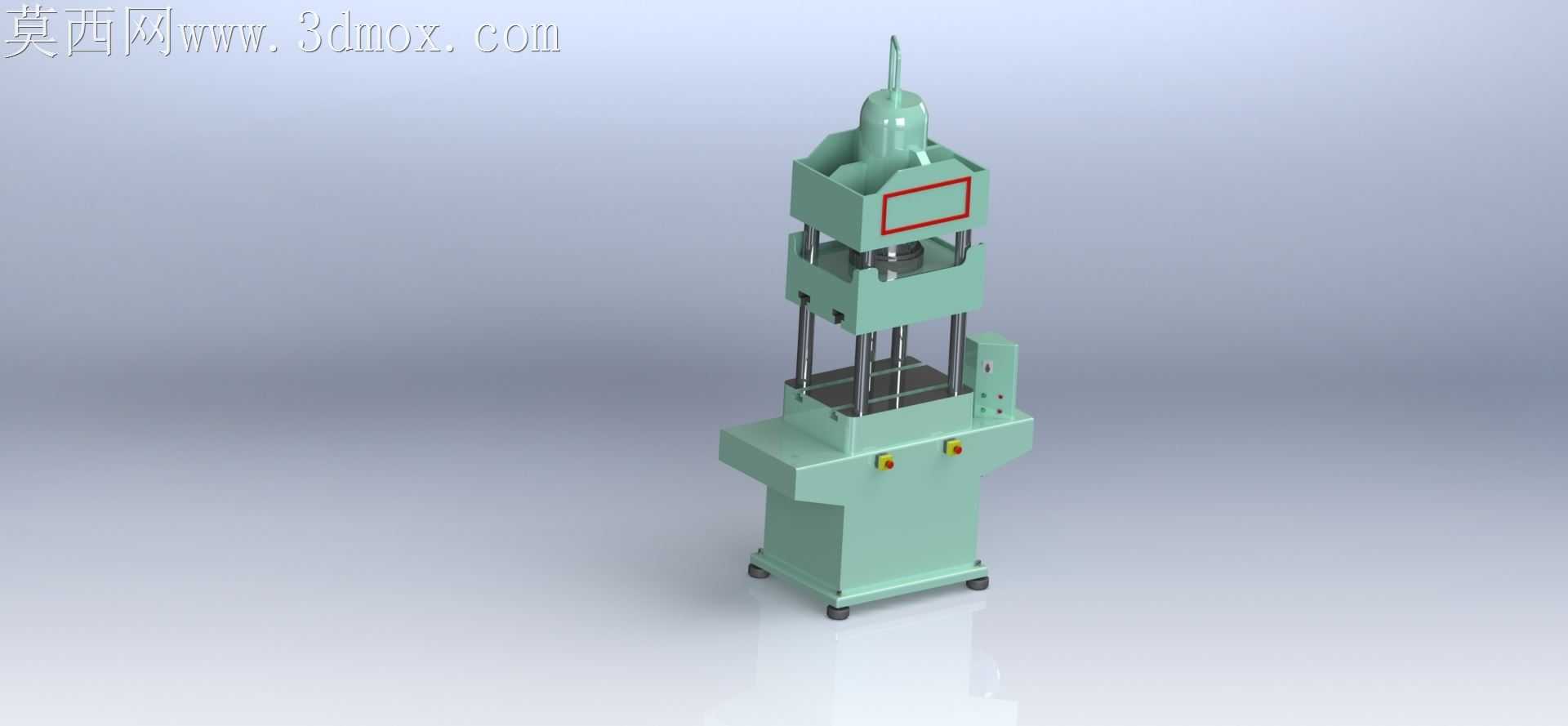

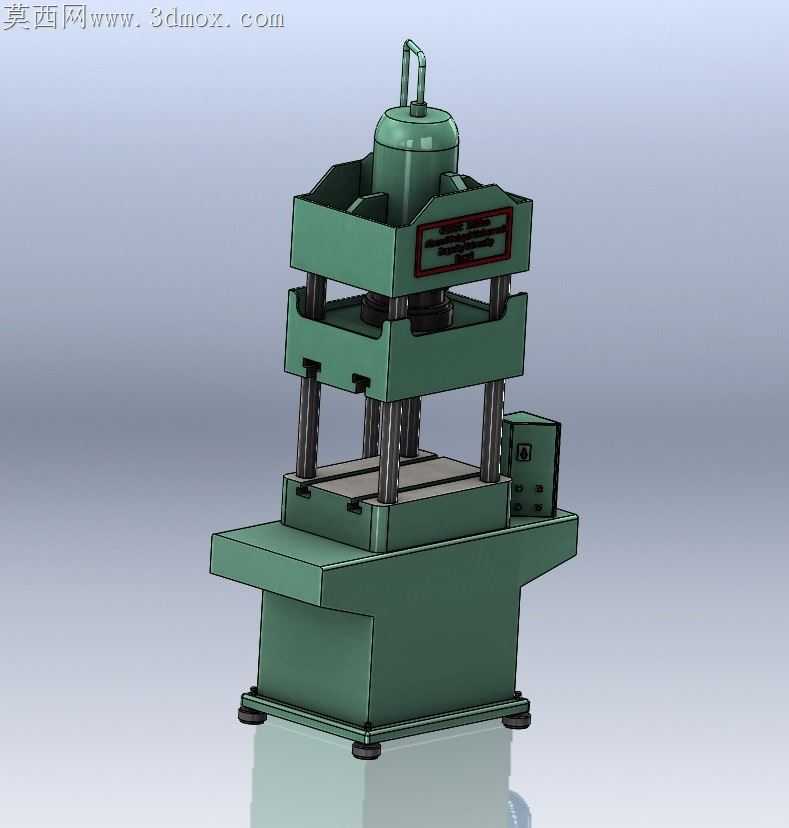

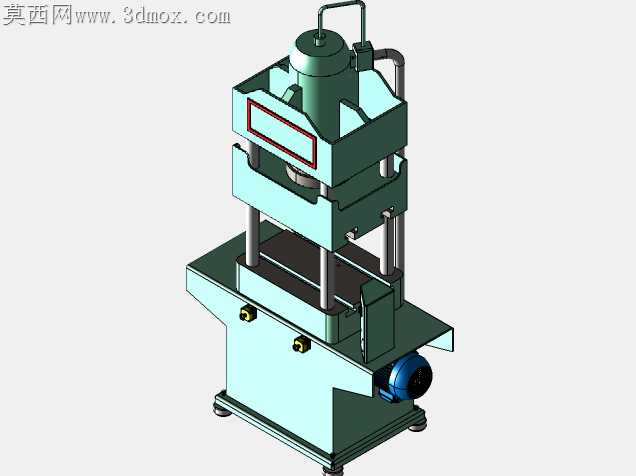

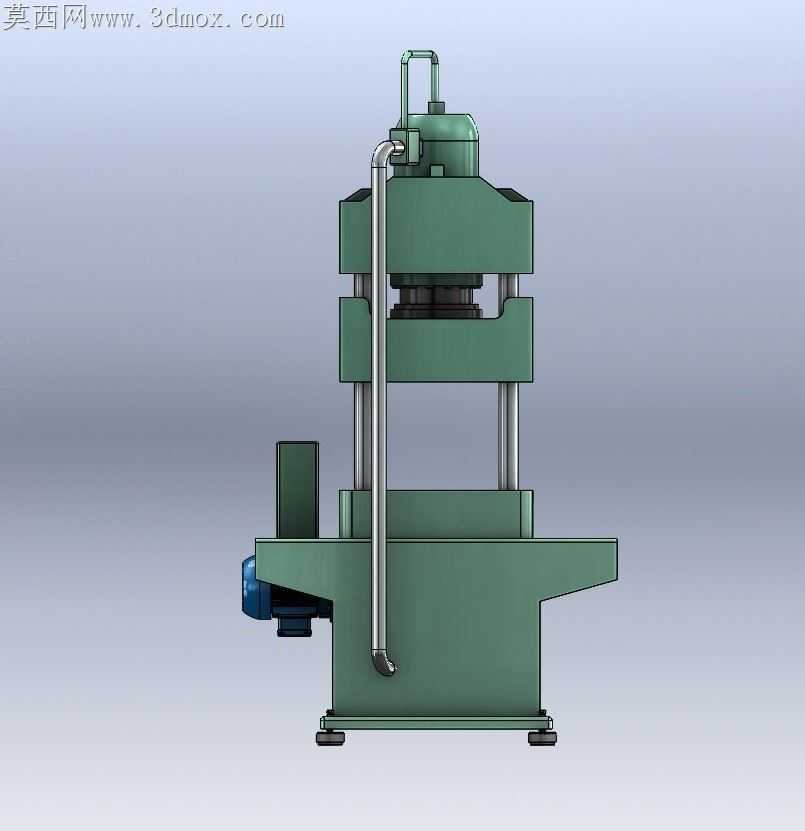

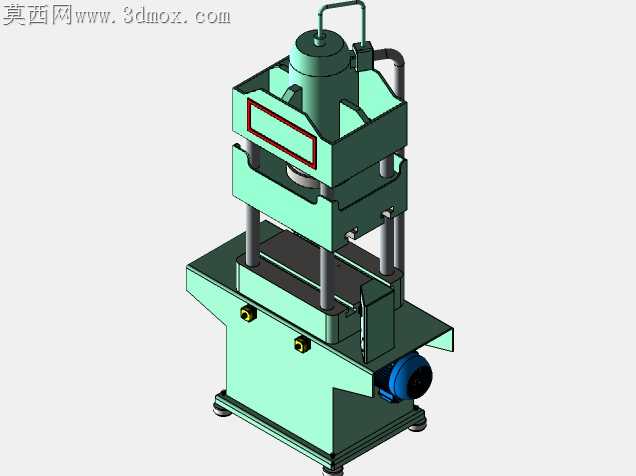

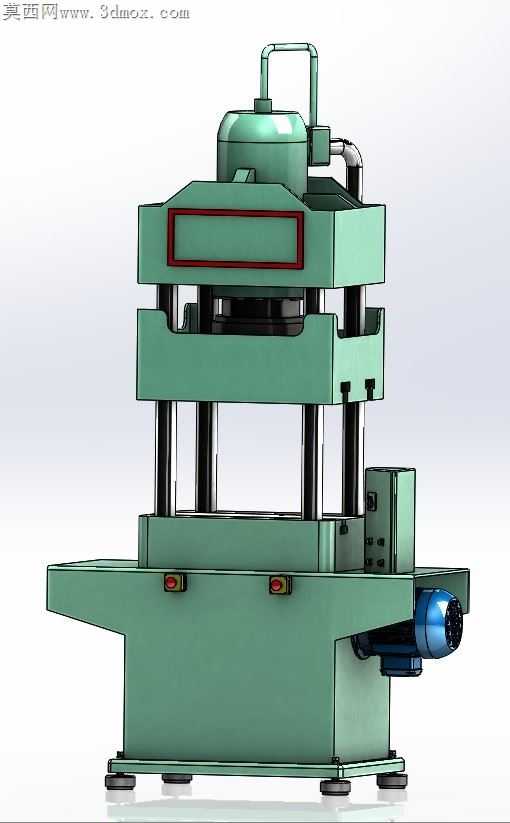

车间里老式开式压机长期承受偏载载荷后，滑块导套磨损快、压制精度漂移快的问题一直是冲压班组的痛点，这套百吨级液压机的结构设计从加工适配角度出发，把落地加工的可行性放在了所有设计考量的最前端。下工作台采用整体铸钢件预留加工余量的方案，没有为了减重盲目设计焊接箱型结构，避免了焊接后应力释放导致的台面平面度超差，四个立柱安装孔的同轴度公差在设计阶段就标注了一次装夹镗削的工艺要求，省去了二次找正的装夹误差，也给后续导套更换留足了基准冗余。上横梁的主油缸安装止口没有采用过盈配合设计，而是选用H7/h6的间隙配合加定位销锁止的结构，既方便车间行吊吊装就位，也能避免油缸工作时的微幅振动导致配合面咬死。滑块部分的导轨面没有直接在滑块本体上加工耐磨层，而是设计了可拆卸的铜基衬板安装位，衬板与滑块之间预留0.02毫米的调整垫片空间，长期使用磨损后只需要抽换垫片就能重新调整导轨间隙，不用返厂重新磨削导轨面。机身侧面的液压泵站集成安装位做了抬高设计，避免车间地面清洁时的积水溅到泵阀接头，电机输出轴与柱塞泵的连接端特意设计了弹性联轴器的安装空间，抵消电机运转时的径向跳动对泵轴的磨损。操作侧的两个急停按钮安装位做了下沉式设计，突出台面的高度不超过15毫米，防止上下料时工件磕碰误触，按钮的走线槽全部藏在机身加强筋的空腔里，不用额外在机身外布设走线架，既减少了焊装工序的工作量，也避免了走线被掉落的冲压废料砸损。机身底部的四个调平脚杯安装座做了加厚处理，对应地面预埋钢板的位置预留了二次灌浆的缺口，设备就位后不用额外制作安装地基，就能通过脚杯调整到水平精度0.02毫米/米的要求，适配大部分中小冲压车间的地面条件。液压管路的走向全部沿着立柱内侧排布，管卡安装位提前在立柱上加工了螺纹孔，不用现场焊接管卡支架，避免焊渣飞溅损伤立柱镀铬表面，管路转弯处全部采用大弧度弯管接头，减少液压油流动时的沿程阻力，也降低了管路共振产生的噪音。
