小型立式液压冲压压力装置结构设计

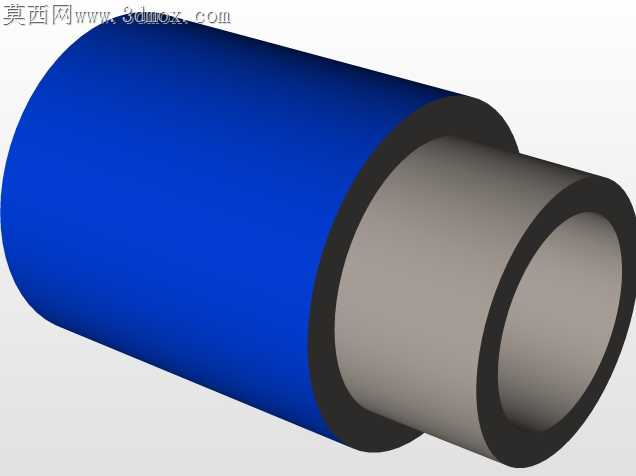

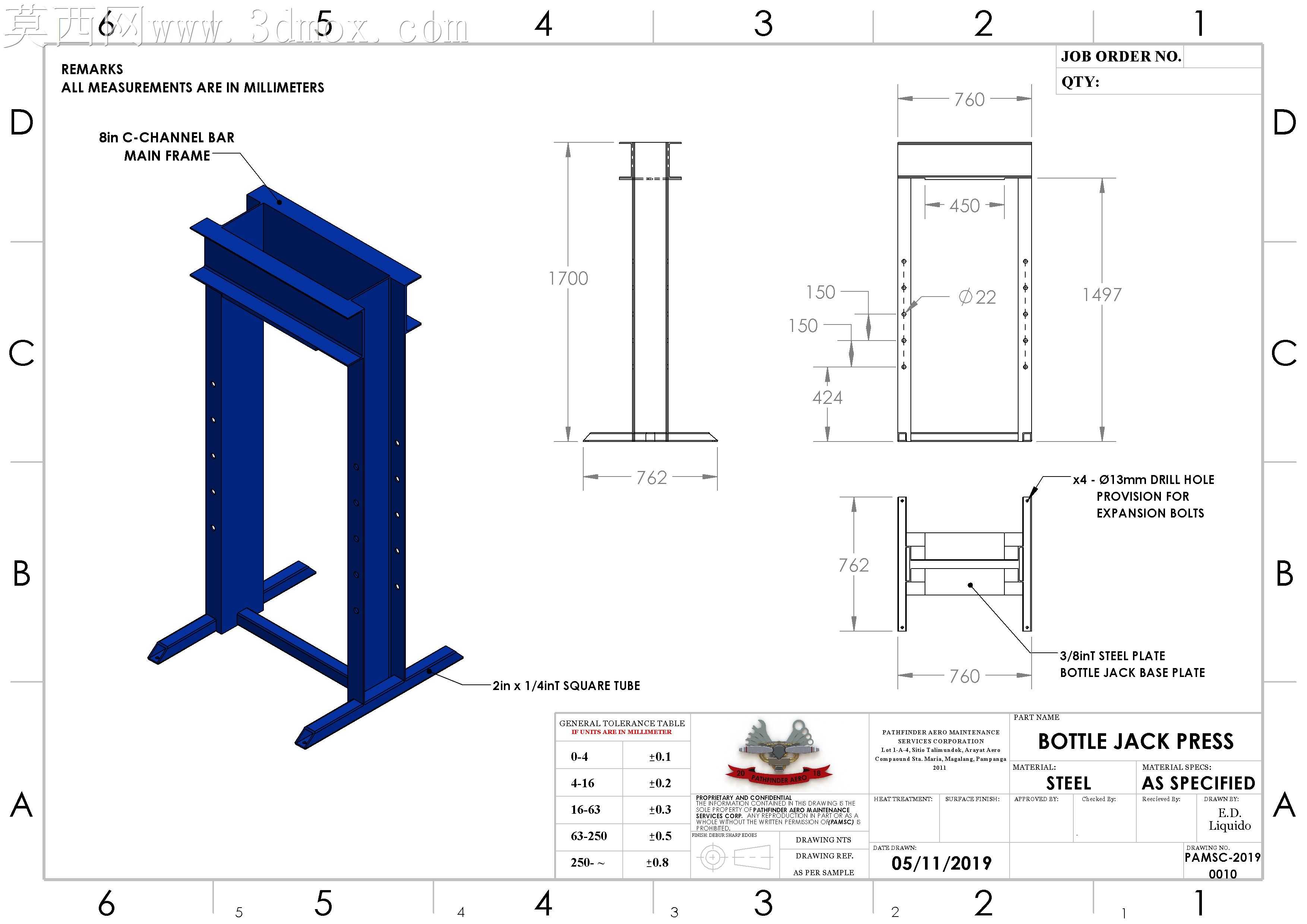

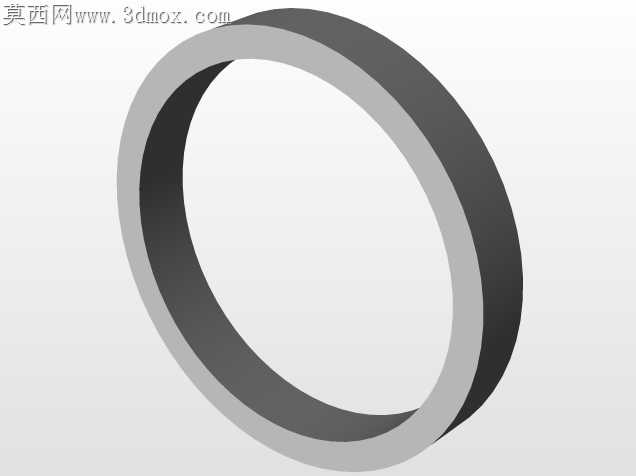

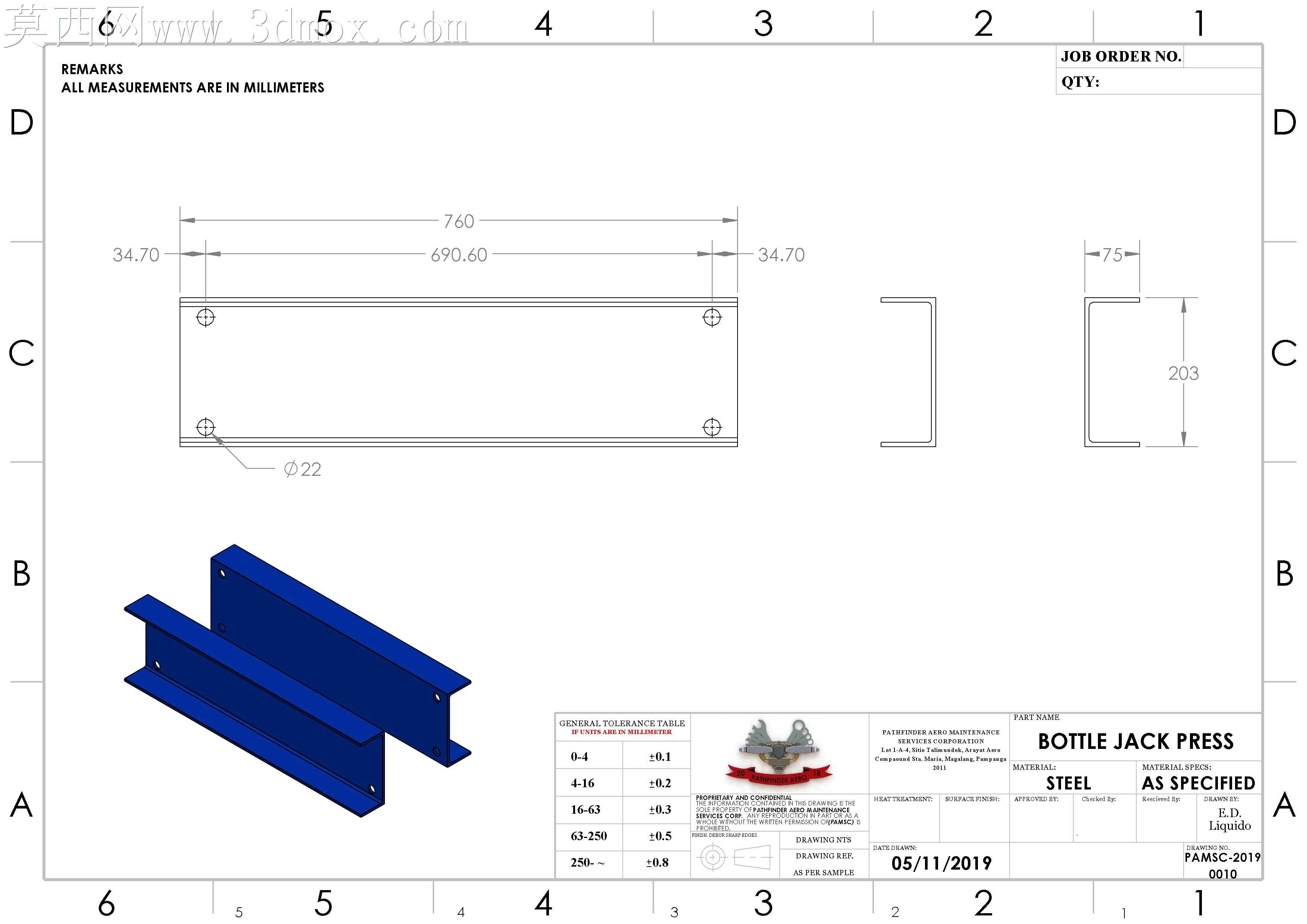

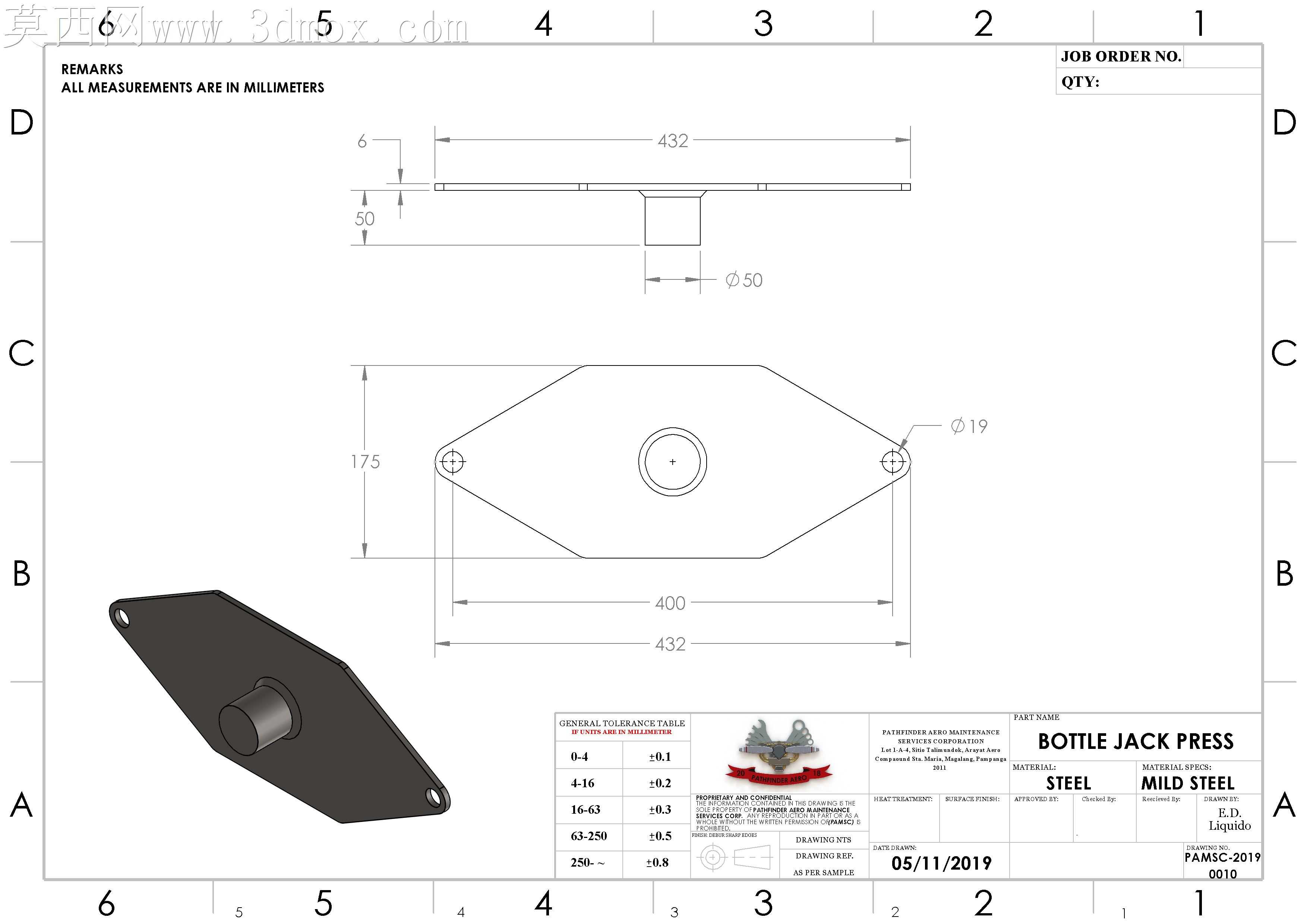

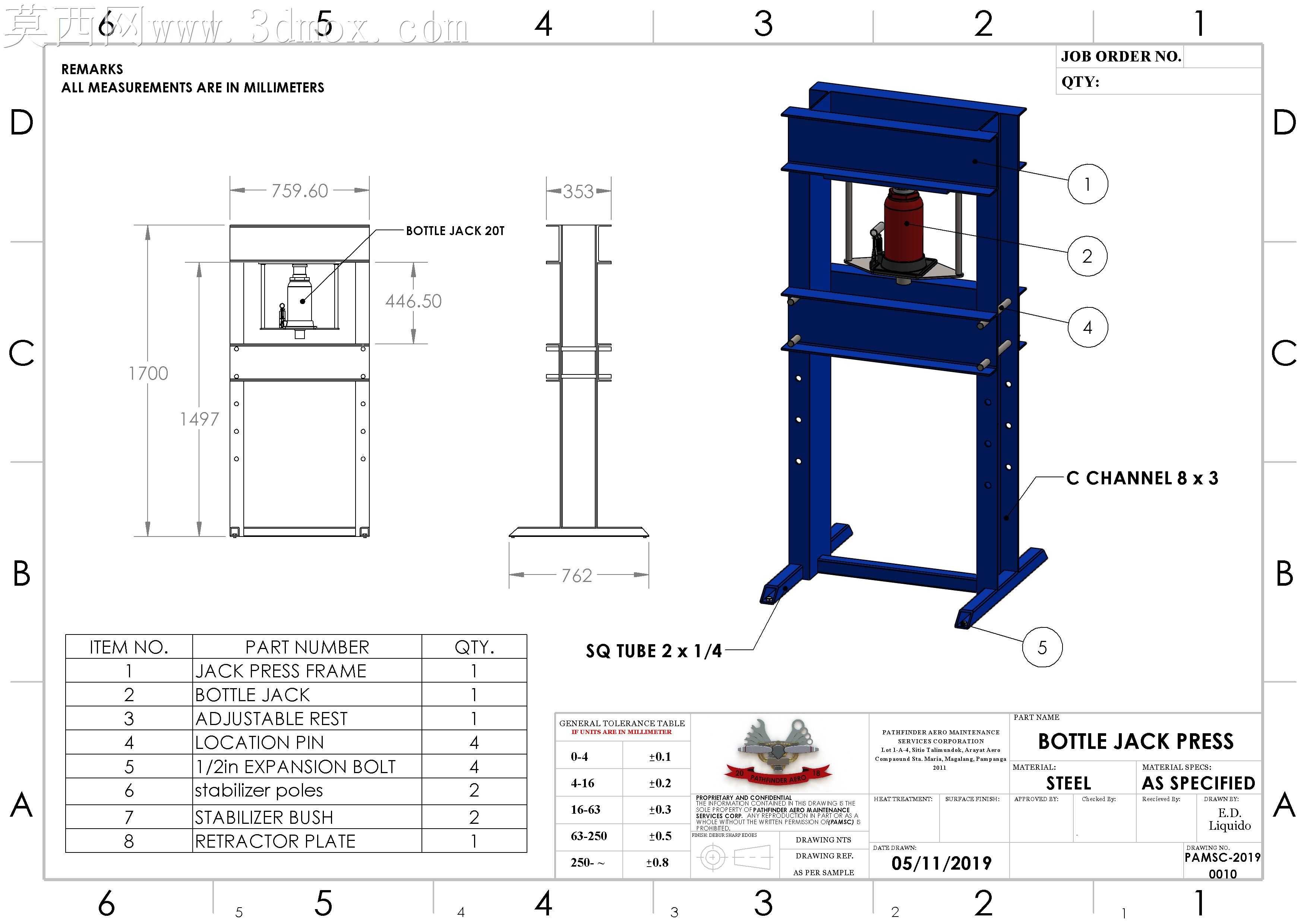

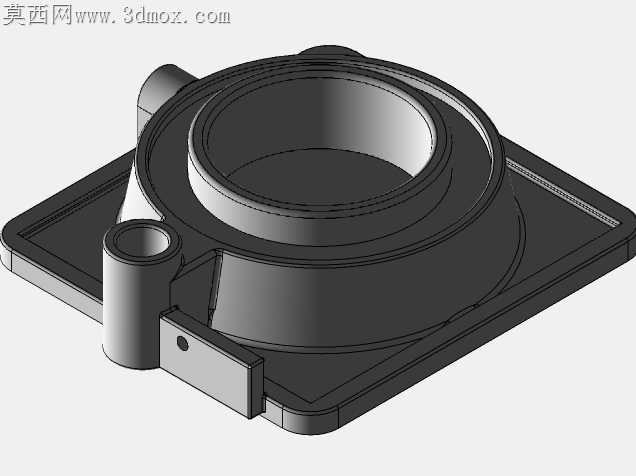

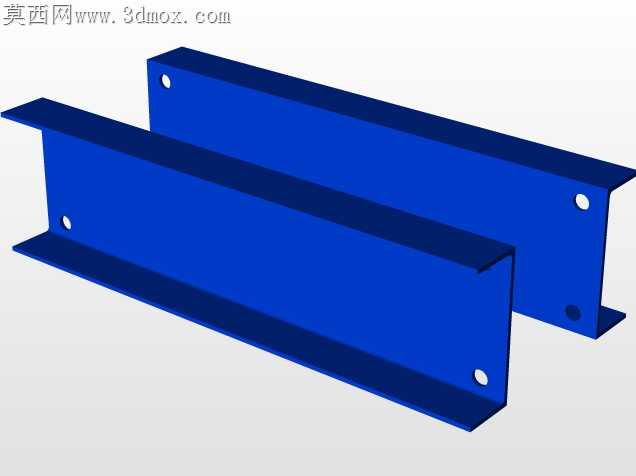

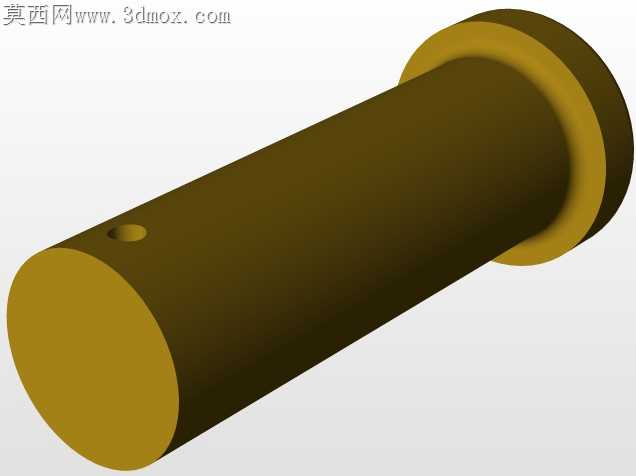

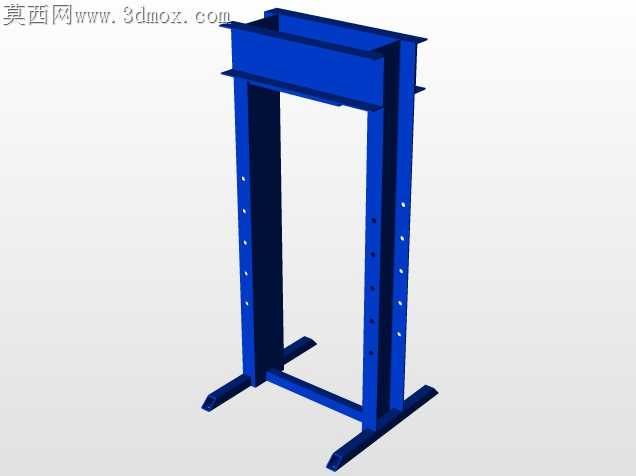

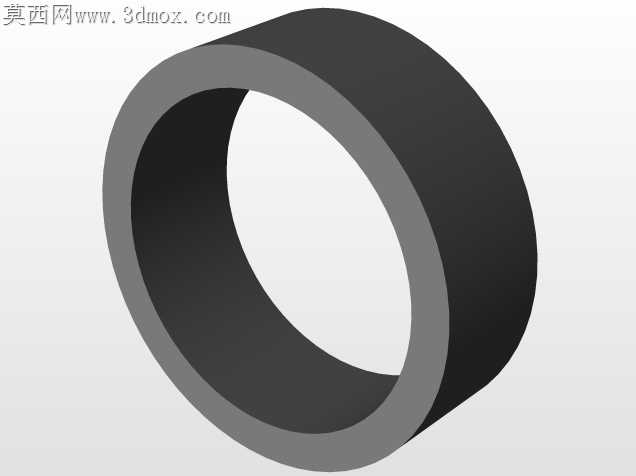

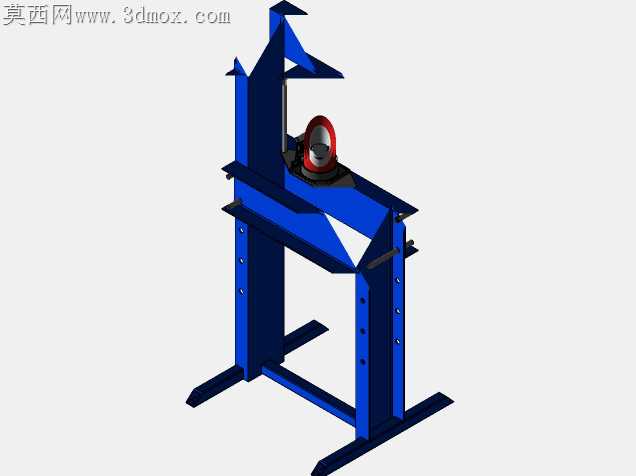

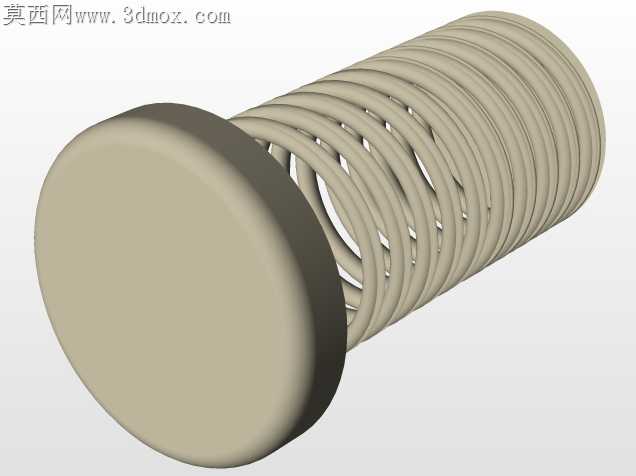

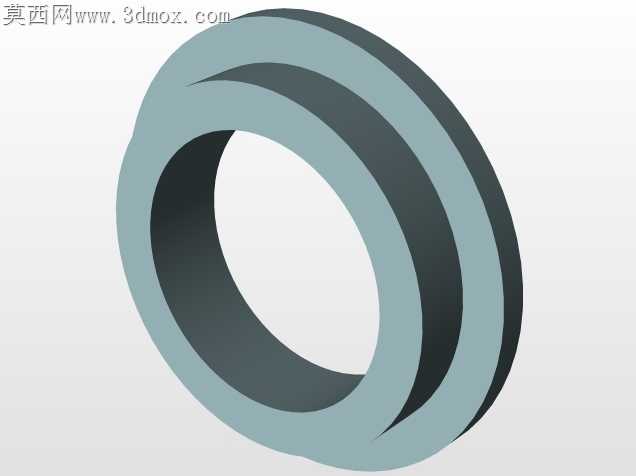

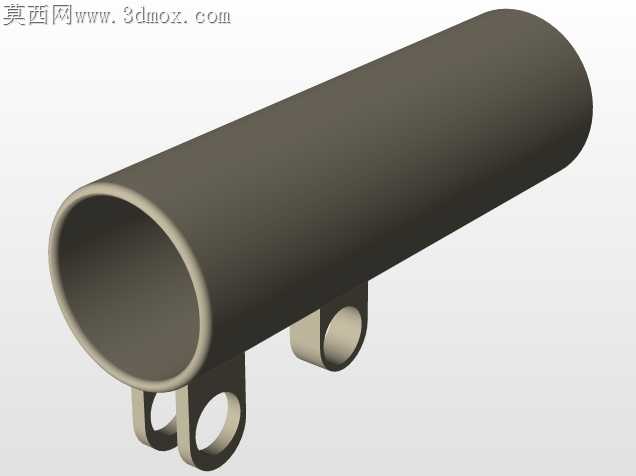

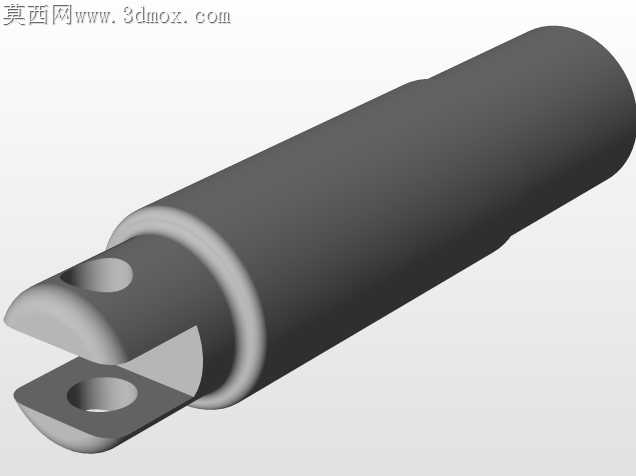

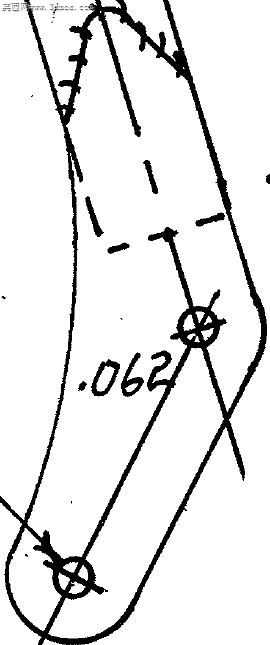

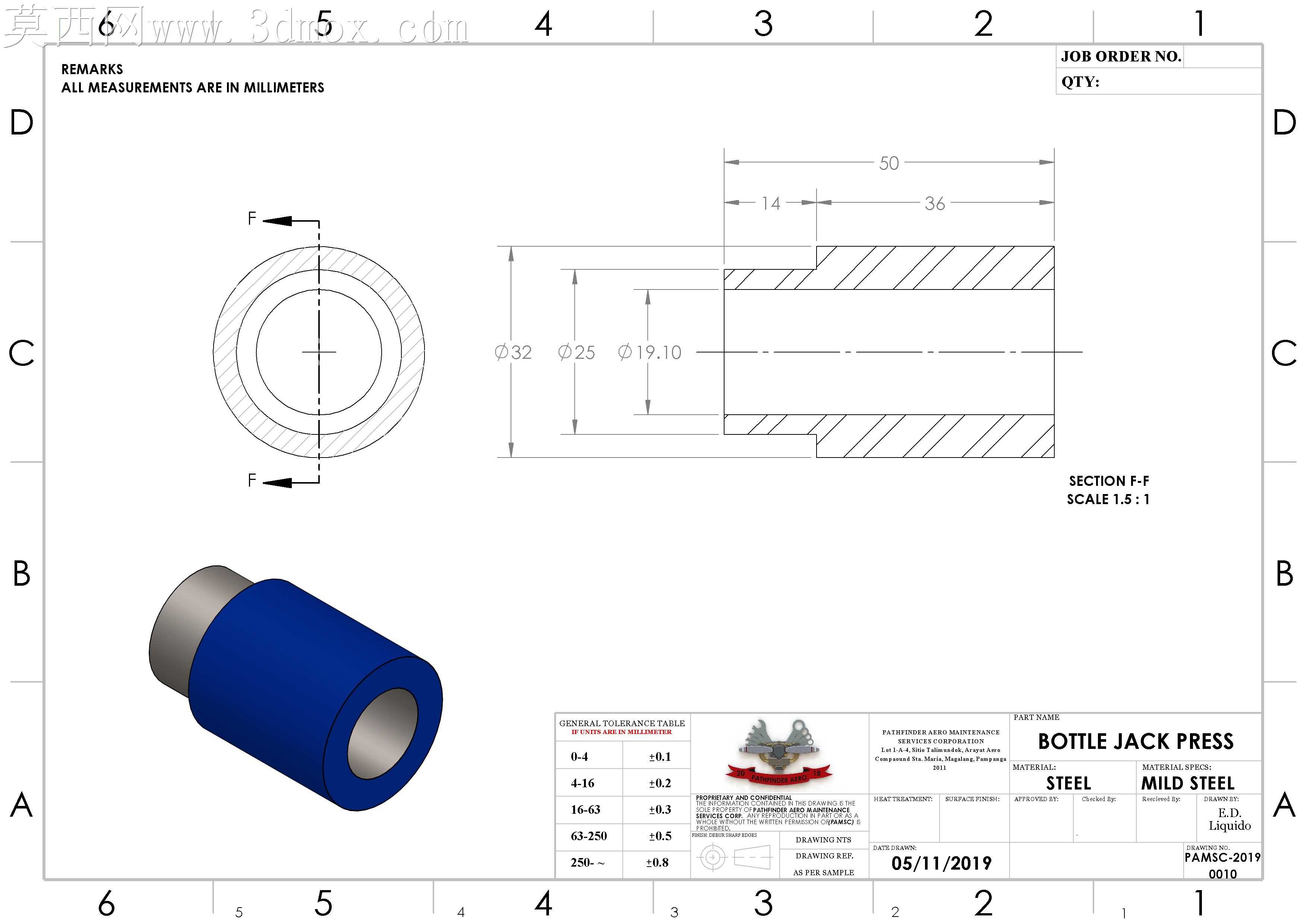

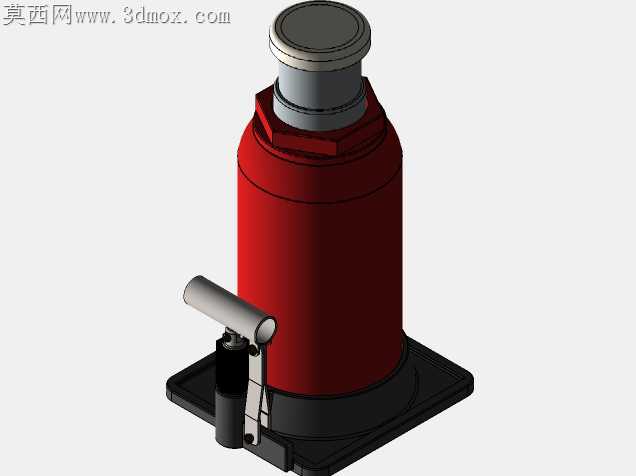

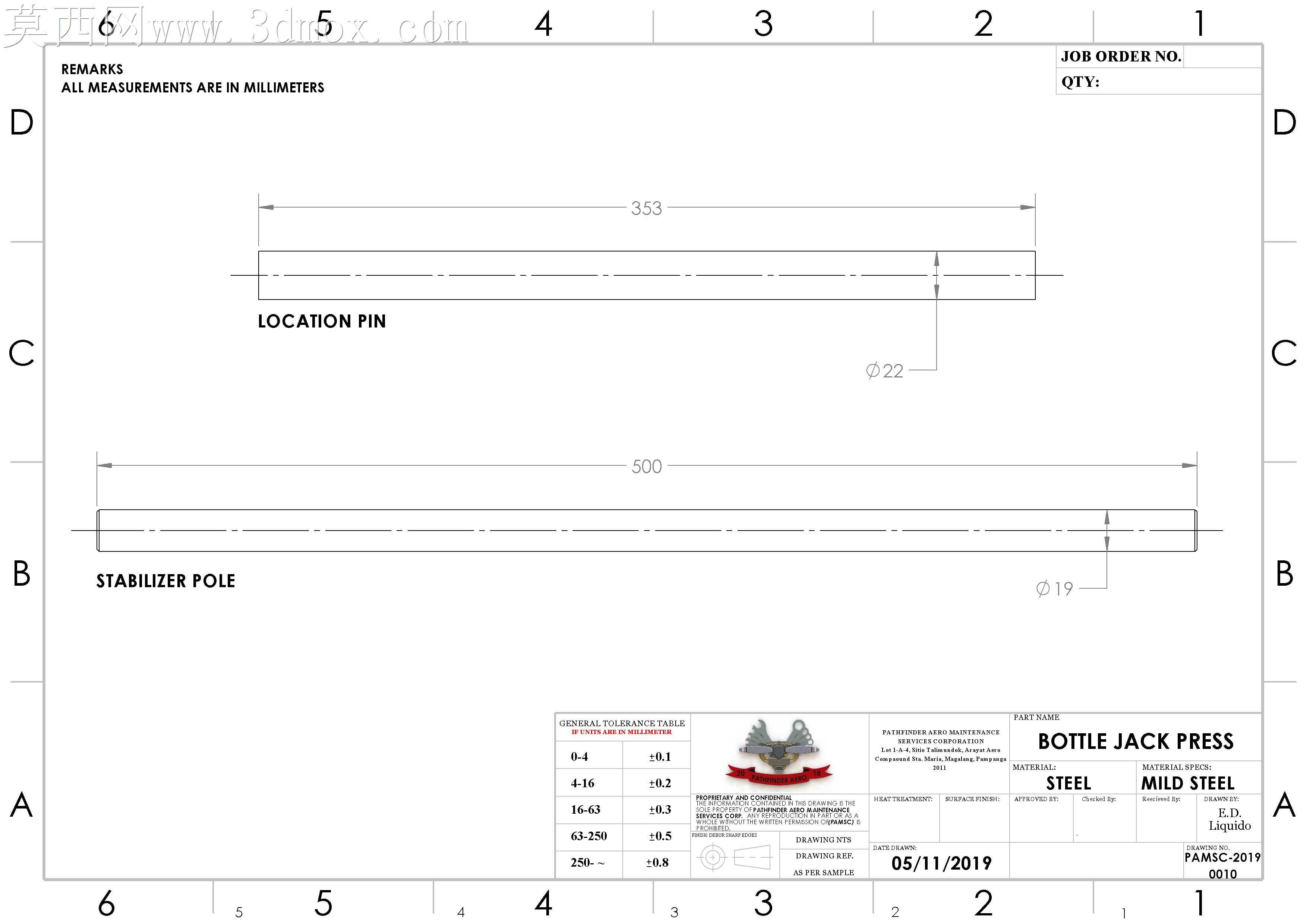

车间日常小吨位压装作业里，外购成品压机往往存在行程适配差、机架刚性冗余浪费的问题，这款立式液压压装结构的设计，全程围绕加工适配的核心逻辑展开，每一处尺寸取舍都对应实际加工场景的痛点。机架主体采用C型槽钢做立柱支撑，没有选用厚壁方通做全封闭框架，是考虑到槽钢的翼缘面天然自带安装基准面，加工时无需额外铣削整面安装位，仅需在对应孔位处做沉头锪平就能满足装配平面度要求，单根立柱的铣削加工时长能缩短近六成，也避免了方通焊接后内壁应力无法释放导致的长期变形问题。底部支撑脚选用规格更小的方管弯折成型，没有和立柱采用同规格型材，是因为压装作业时的反作用力主要沿立柱垂直方向传导，底部仅需承担整机放置的倾覆力矩，减薄支撑脚型材壁厚不会影响整机刚性，还能降低整机自重，方便车间内短距离移位调整。中间的可调工作台采用定位销做档位固定，没有选用常见的齿条锁紧结构，是考虑到小吨位压装时工作台承受的是垂直向下的正压力，横向几乎无剪切力，插销结构完全能满足锁止需求，加工时仅需在立柱上按固定间距镗削定位孔，无需加工齿条的连续齿形，加工难度大幅降低，也不会出现齿条卡滞铁屑导致锁止失效的问题。顶部的千斤顶安装位预留了0.2毫米的单边间隙，没有做过盈配合设计，是因为液压千斤顶在长期承压后会出现缸体轻微形变，过盈配合会导致后期千斤顶损坏后难以拆卸更换，小间隙配合既可以保证安装时的定位精度，也能在维修时直接敲出更换，无需做破坏性拆解。所有连接螺栓都选用膨胀螺栓规格，没有采用内六角圆柱头螺栓，是因为车间作业时扳手容易打滑，外六角螺栓的夹持面更大，普通活动扳手就能完成拆装，无需专用内六角工具，适配车间杂乱的工具使用场景。机架焊接处全部采用连续角焊缝，没有做满焊打磨处理，是因为非外观面的满焊打磨会额外增加加工工时，连续角焊缝的强度已经能满足10吨以内的压装需求，焊后仅需做喷塑处理覆盖焊渣即可，不会影响实际使用性能。工作台面没有做淬火硬化处理，仅做了普通的铣削平整，是因为日常压装作业时都会垫入工装垫块，工作台面本身不会直接接触工件，淬火处理带来的硬度提升完全没有实用价值，反而会增加加工成本和周期。
