T129ATAK武装直升机高精度结构建模

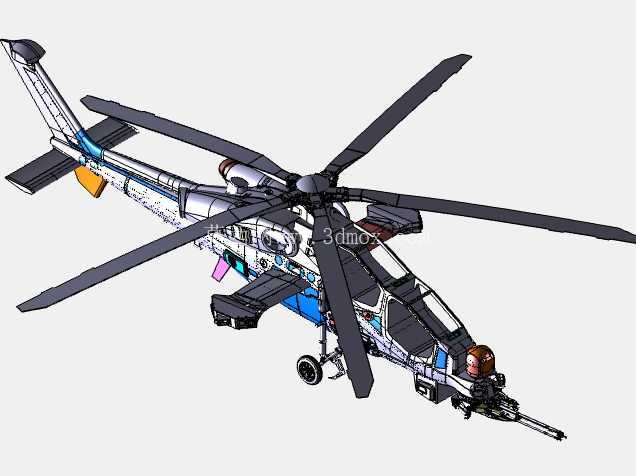

本次呈现的T129ATAK武装直升机三维结构模型，完整还原了该型双发串联双座攻击直升机的全系统布局，建模过程中严格对照实机公开的结构参数与气动外形特征，覆盖从主旋翼系统、尾桨传动、机身承力结构、武器挂架到起落架、观瞄转塔的全部核心部件。从实际应用场景来看，该型直升机主要承担低空近距火力支援、反坦克作战、武装侦察、护航清剿等任务，对应的模型可用于军用装备仿真推演、旋翼飞行器气动特性验证、航电系统安装适配校核、地勤维护培训教具开发，也可作为航空类科普展陈的数字原型使用。

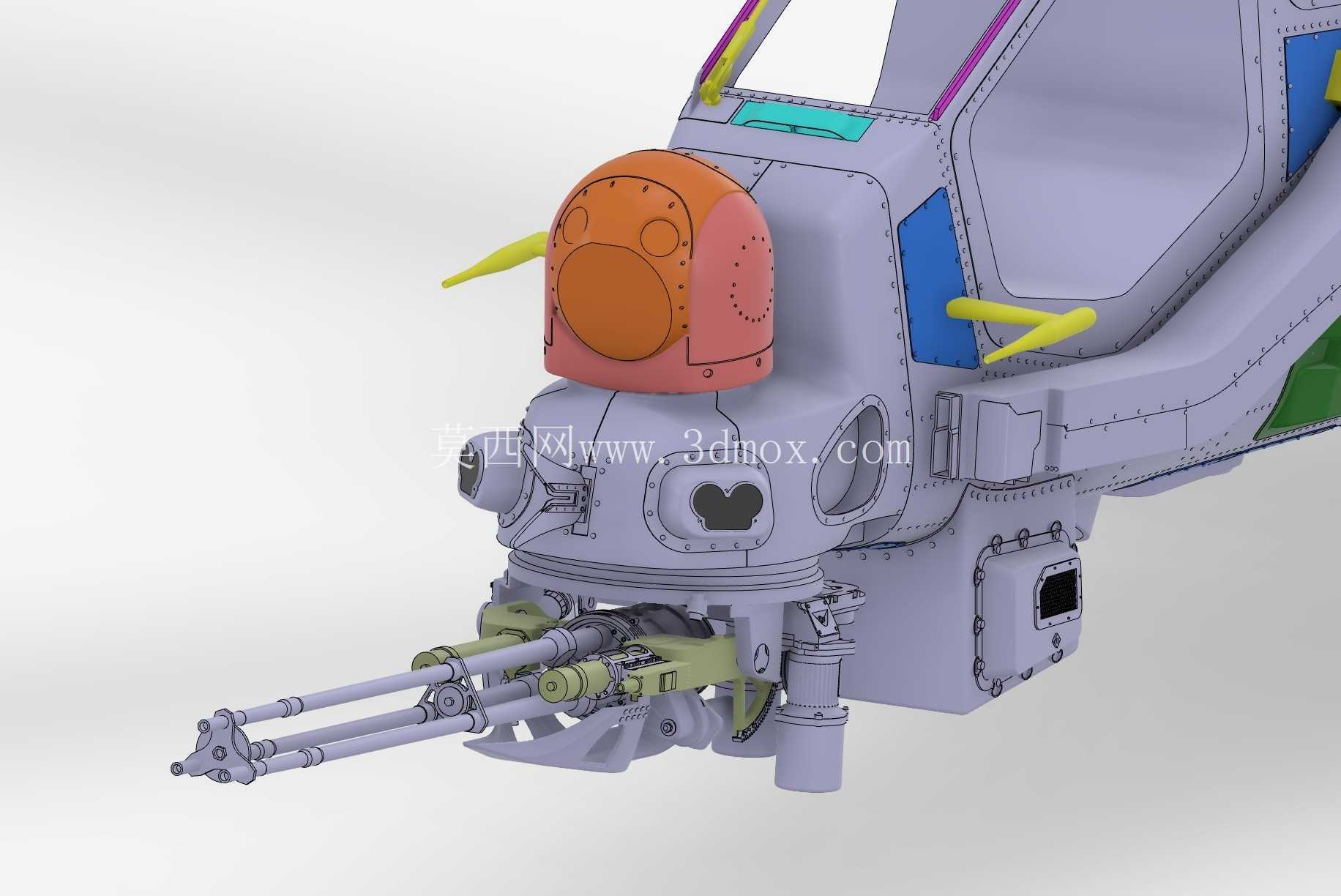

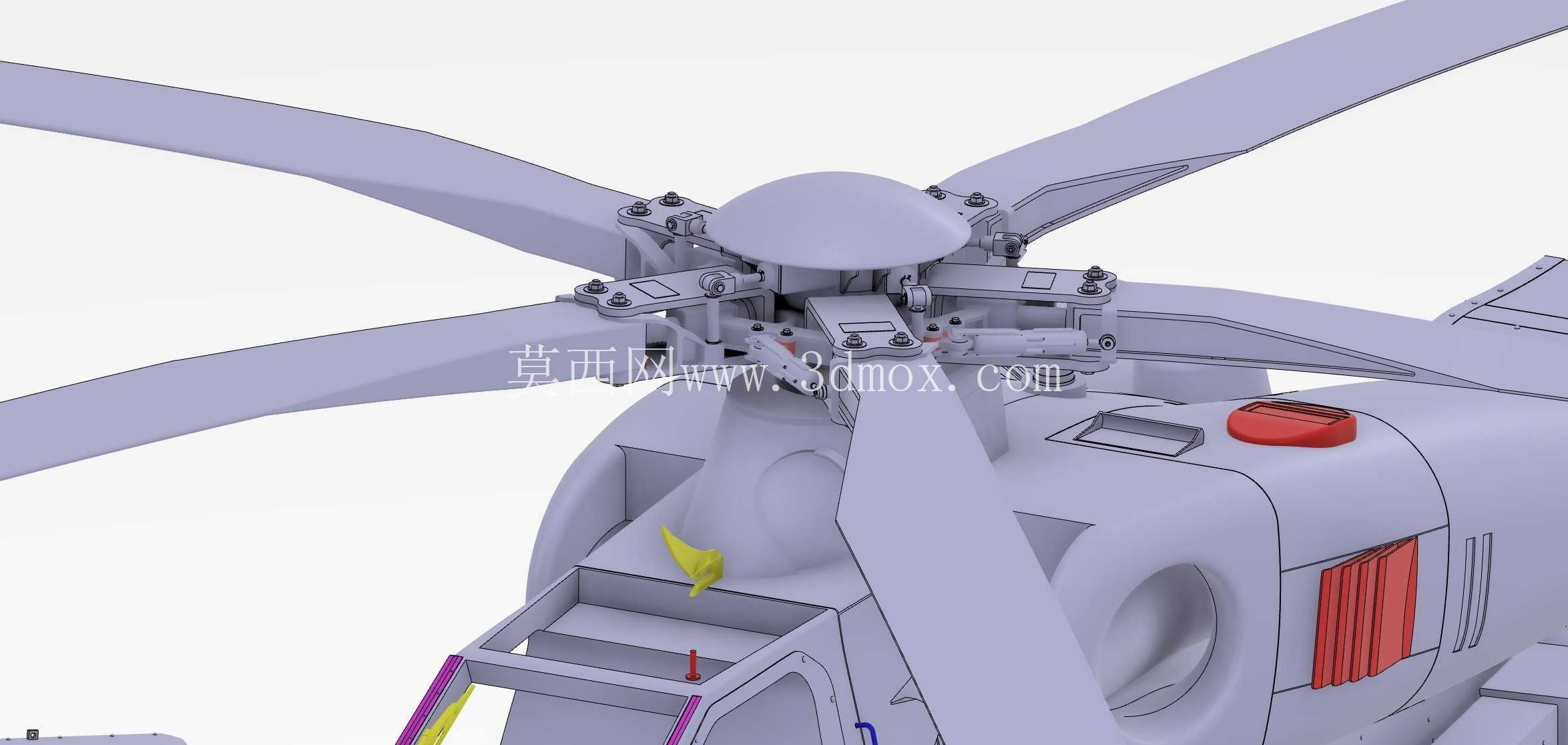

在功能特性的还原上，模型完整复刻了五叶主旋翼的铰接结构，每片旋翼的翼型剖面、桨根连接段、挥舞铰与摆振铰的安装位置都做了对应结构表达，可直观呈现旋翼系统的运动逻辑；尾桨采用经典的涵道式设计，尾梁内部的传动路径、尾翼的安定面布局、垂尾上的水平安定面安装角度都和实机保持一致，能够满足尾桨气动干扰仿真、尾梁结构受力分析的基础使用需求。机身部分采用窄截面串列双座布局，前座为武器操作员舱位、后座为飞行员舱位，座舱盖的框架结构、座椅的安装点位、座舱内部的操纵台预留空间都做了结构预留，机头下方的20毫米三管机炮转塔完整还原了俯仰与方位转动的连接结构，两侧短翼的四个武器挂点分别对应反坦克导弹发射架、火箭弹发射巢、空空导弹挂架的安装接口，短翼与机身的连接加强筋、承力隔框位置都做了细节建模，可直接用于武器挂载的重量配平计算、挂架接口的适配设计。

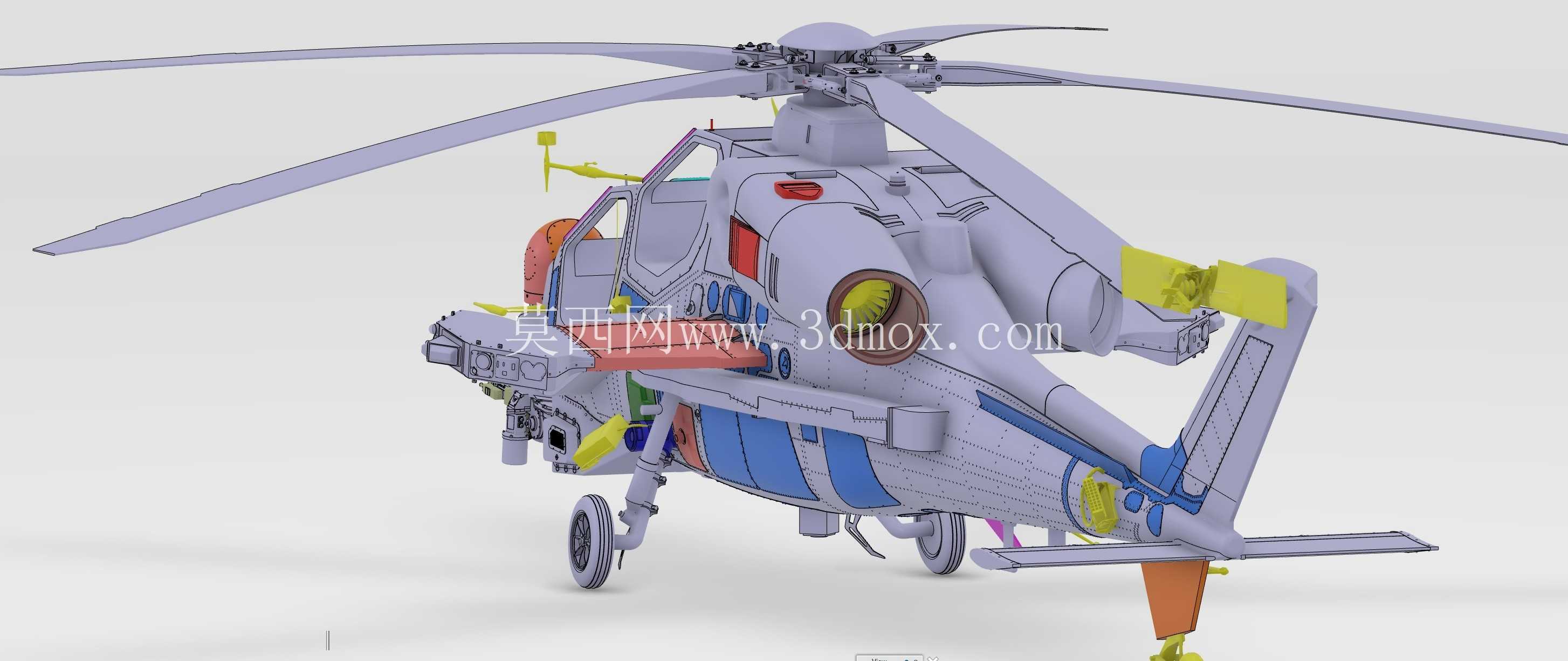

设计思路上，建模全程遵循航空器结构设计的逻辑顺序，先搭建机身纵向主承力梁框架，再依次布置横向隔框确定机身截面轮廓，之后逐步叠加蒙皮外形、内部设备安装支架、外部功能部件，所有部件的安装边界都做了干涉检查：主减速器位于机身顶部旋翼塔座下方，和发动机输出轴的对接位置预留了合理的安装间隙，两台涡轴发动机布置在机身中部旋翼塔座两侧的发动机舱内，进气道、排气口的外形和机身蒙皮的过渡曲面做了连续处理，避免出现气动外形上的突兀折角。起落架采用后三点式轮式起落架，前起落架位于机头座舱下方，主起落架位于机身中部两侧短翼下方，起落架的缓冲支柱结构、收放转动轴位置、轮胎与轮辋的配合尺寸都按照实机比例还原，可用于起落架收放运动仿真、着陆冲击受力分析的相关工作。

从外形尺寸与安装边界来看，模型严格按照实机1:1比例构建，机身总长、旋翼直径、尾桨直径、机高、短翼展长都和公开的实机参数保持一致，所有外部突出部件的安装位置都做了边界校核：机头观瞄转塔的转动范围不会和机炮、前起落架产生运动干涉，主旋翼旋转时的桨尖扫过区域不会和尾梁、垂尾、短翼上的外挂武器产生碰撞，尾桨旋转时的扫掠边界和垂尾结构保持足够安全间隙，机身侧面的告警传感器天线、红外干扰弹发射装置的安装位置都和实机布局一致，没有出现超出实机安装边界的结构错位。模型的曲面部分全部采用G2连续过渡处理，机身蒙皮的铆接线、检修口盖的轮廓线都做了细节刻画，既能够满足高精度渲染展示的需求，也可以作为结构简化、气动仿真的基础原型使用，对于旋翼飞行器设计从业者、军用装备仿真开发人员来说，可直接在此模型基础上开展二次修改、性能仿真、结构优化等相关工作，省去从零点开始测绘建模的大量重复劳动，也能避免自行测绘带来的外形比例偏差、结构位置错位等问题。
