室内遥控固定翼轻型航模结构设计

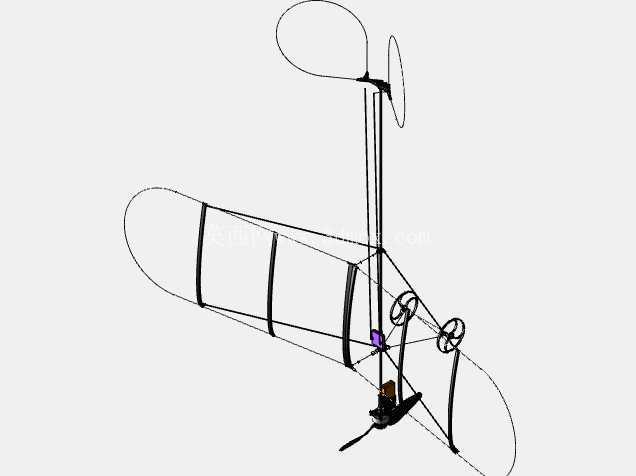

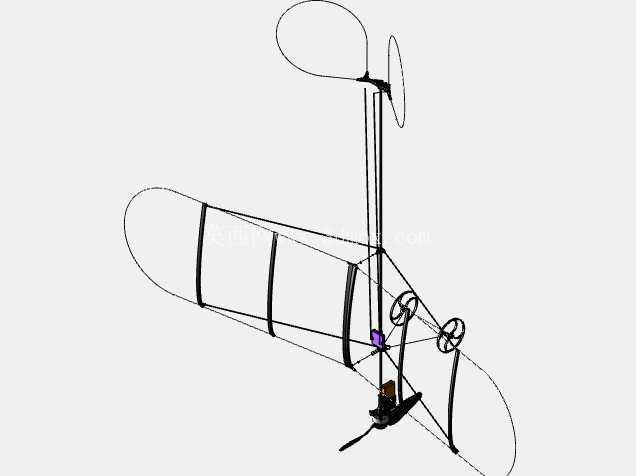

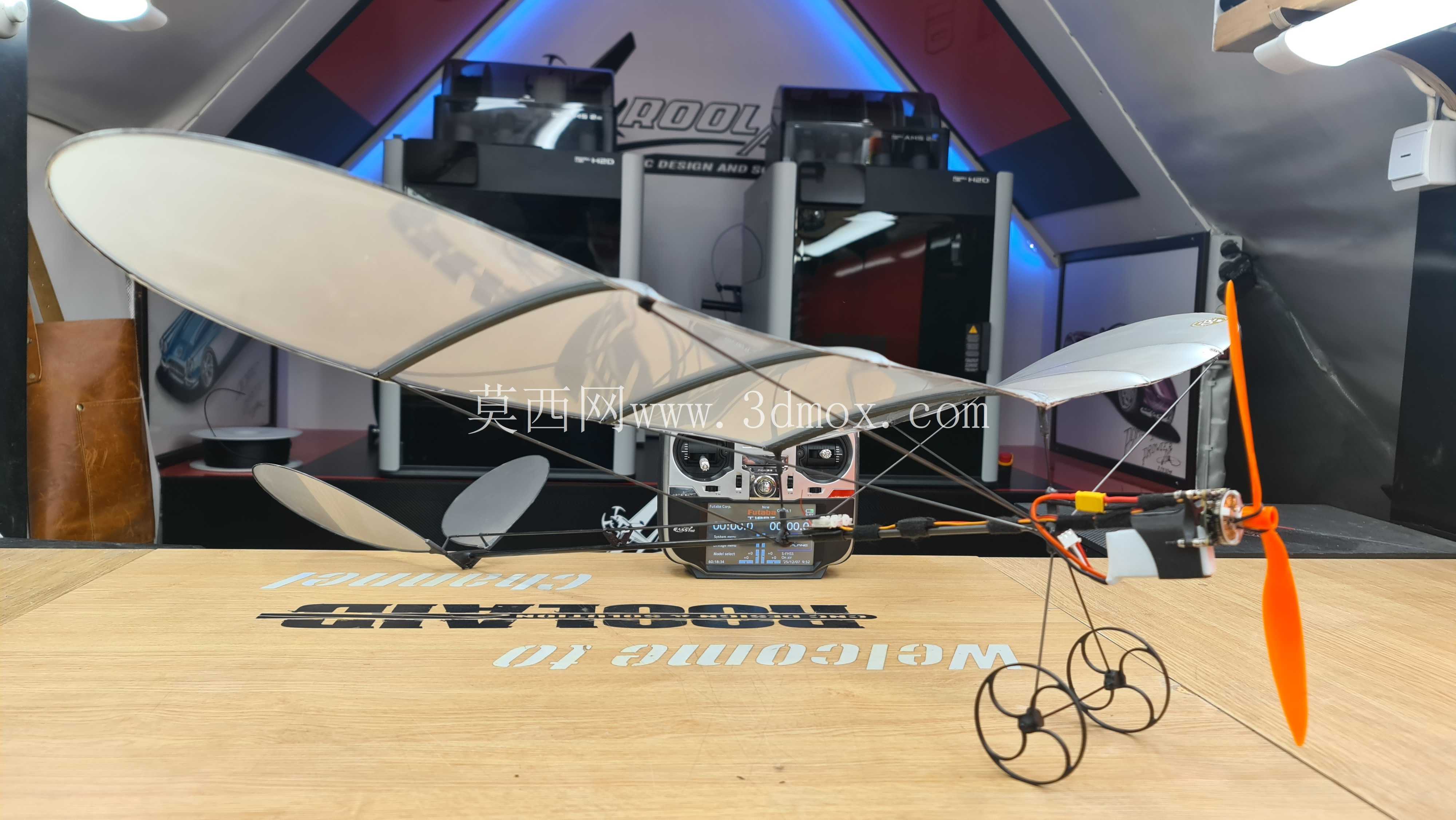

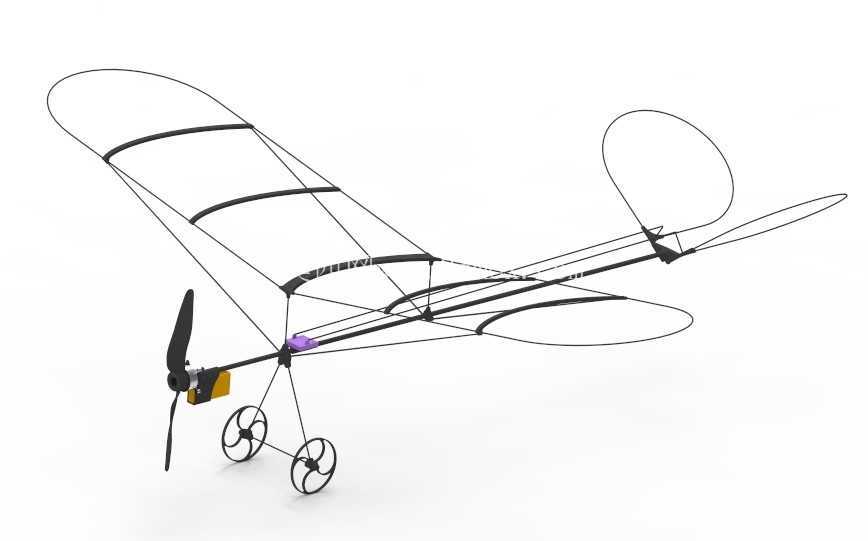

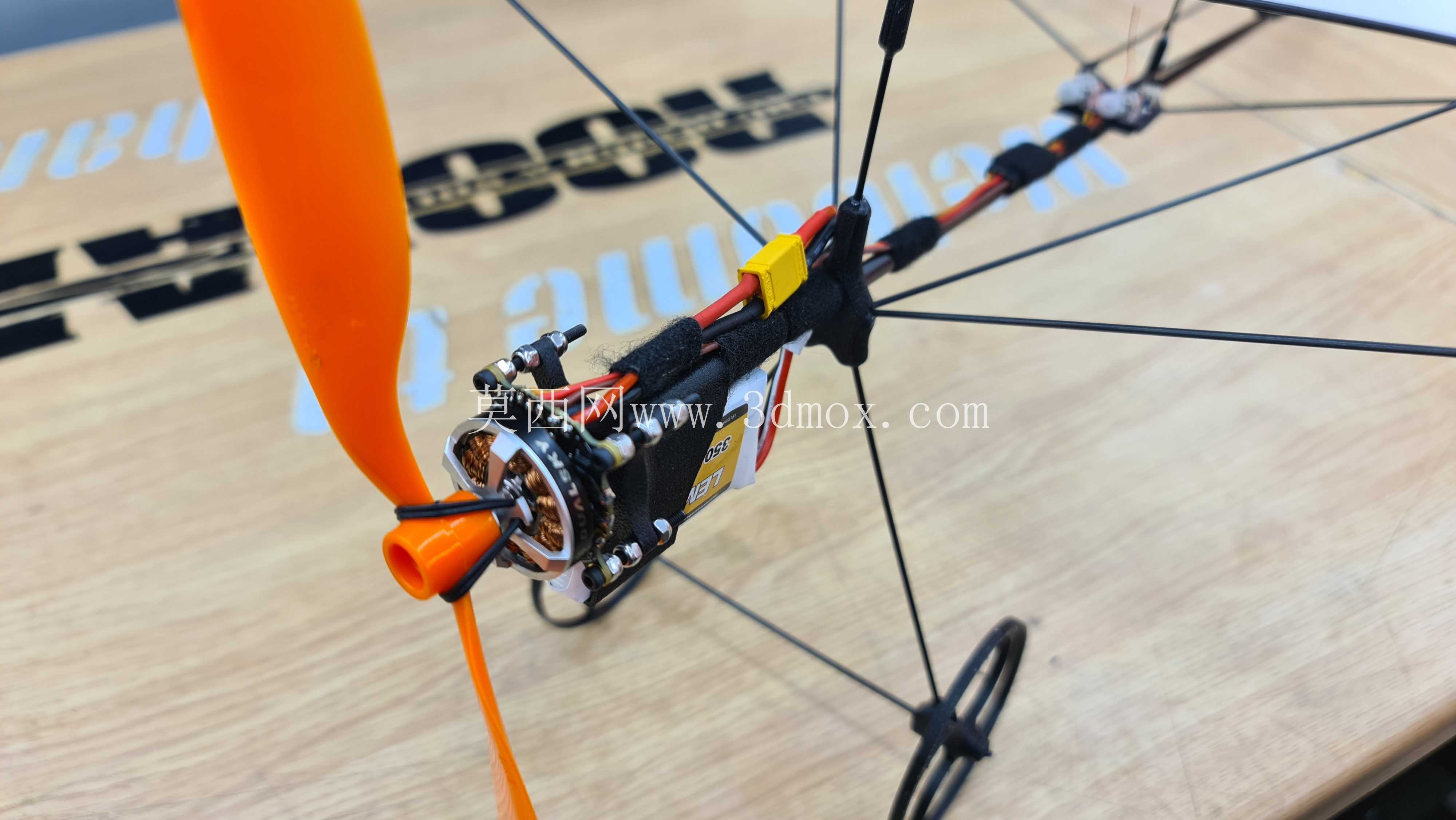

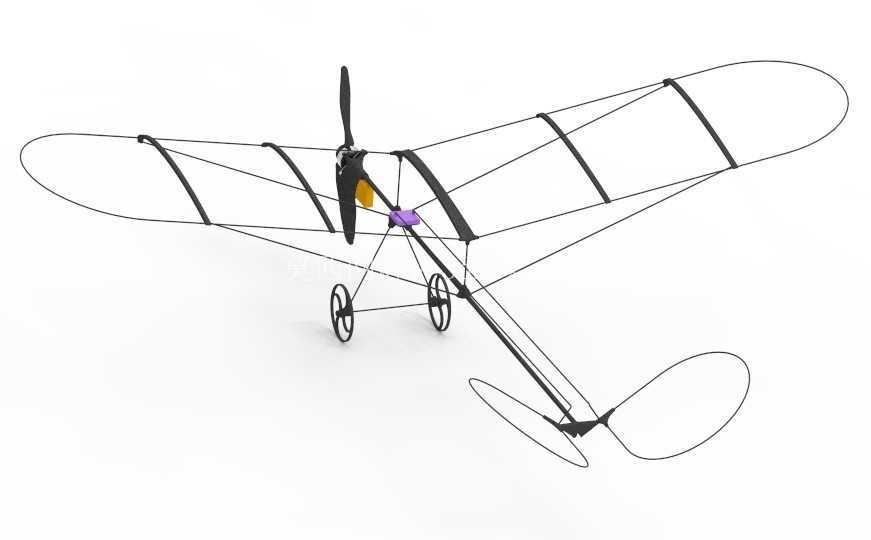

　　这款室内遥控固定翼航模的结构设计，完全围绕小空间低速飞行的场景需求展开，区别于户外大尺寸航模的抗风、高速性能取向，整体设计优先控制整机重量与结构柔性，避免室内飞行时碰撞造成结构损坏或者周边物品破损。整机主承力结构采用5x4mm规格碳纤维管作为主梁，搭配1.5mm直径碳纤维棒作为辅助支撑，碳纤维材料的高比强度特性，能在极小的截面尺寸下提供足够的抗弯、抗扭刚度，同时将整机结构重量控制在极低水平，适配室内飞行的低推力动力配置。动力端选用小型外转子无刷电机搭配减速组，驱动大直径慢速螺旋桨，在低转速下就能提供足够的静推力，配合7.4V 35C倍率的锂聚合物电池，能维持稳定的低速巡航状态，不会因为动力输出过猛导致室内操控难度陡增。

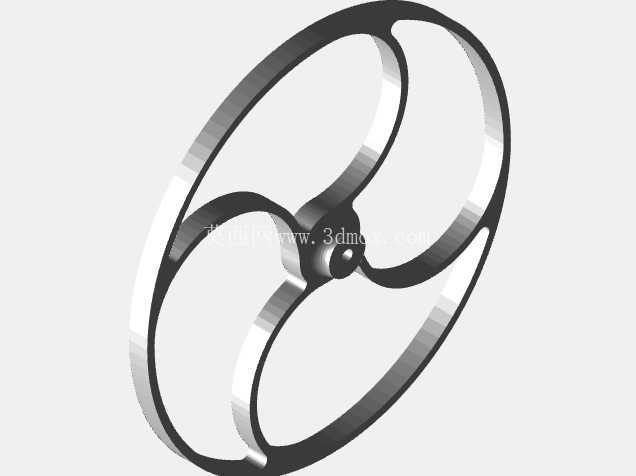

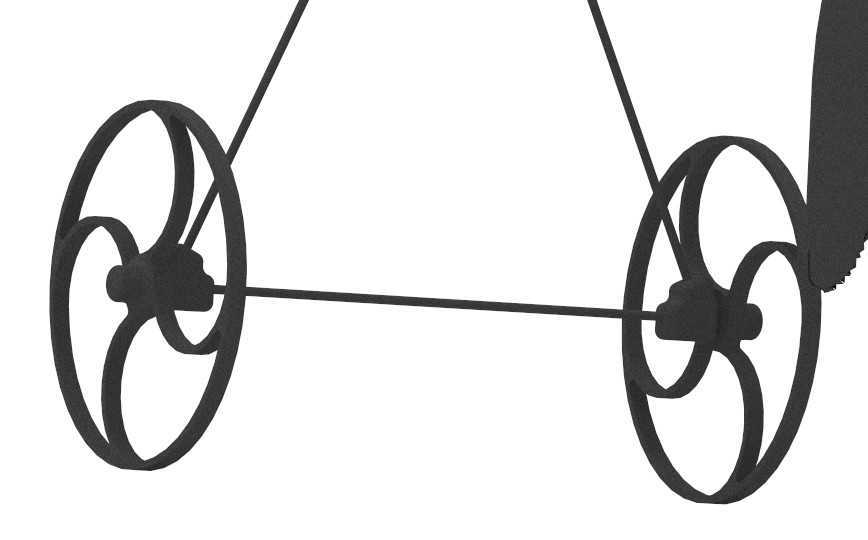

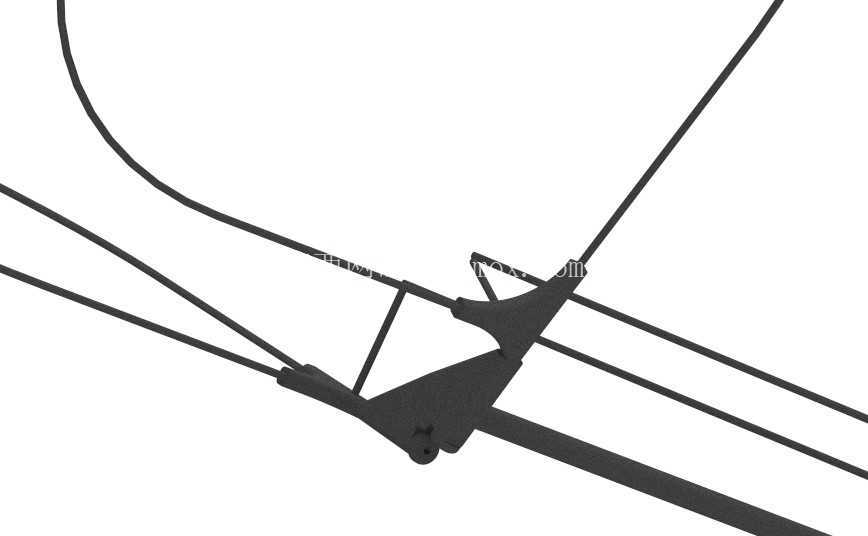

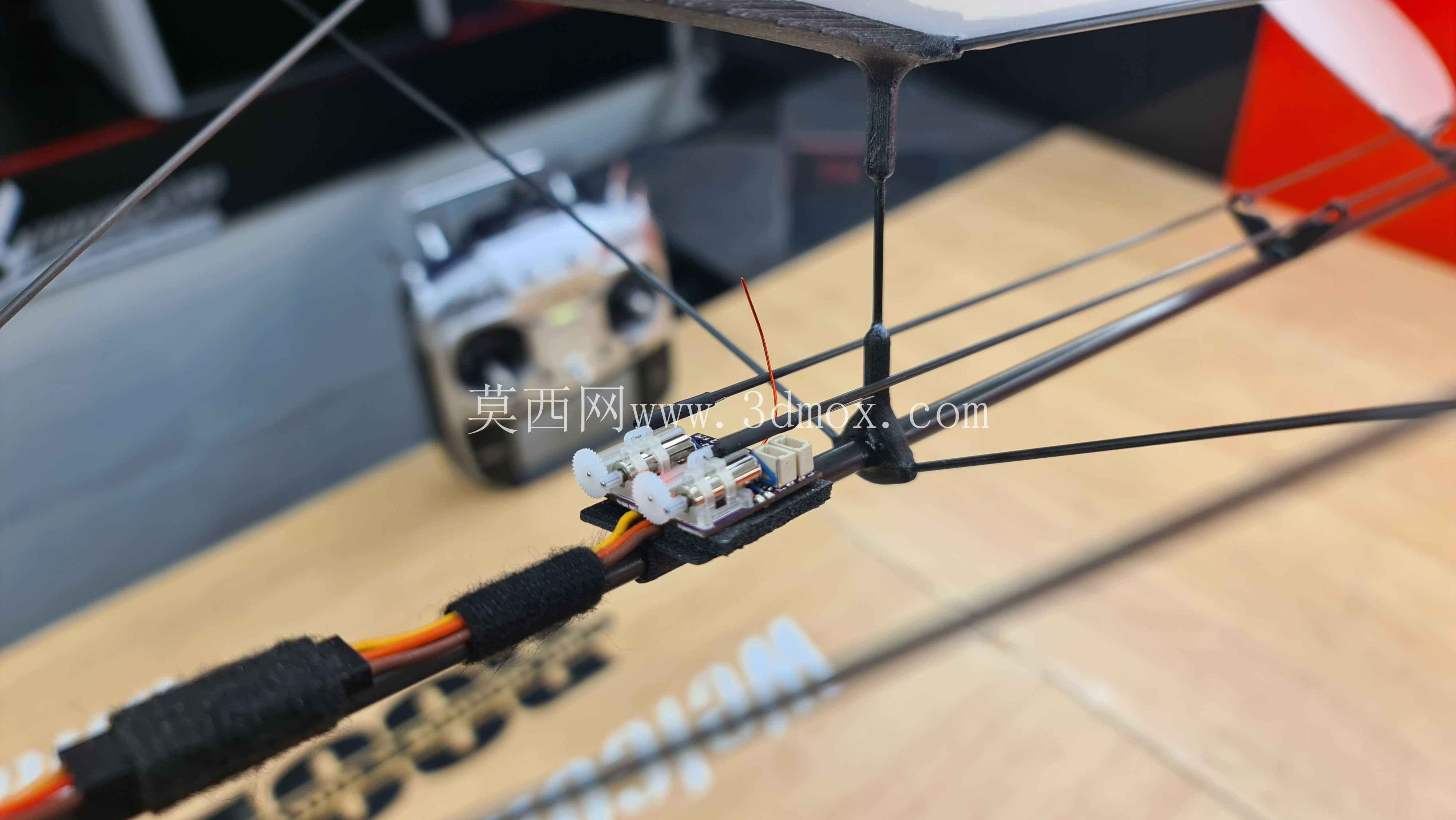

　　起落架采用三点式轮式布局，主起落架与尾轮均采用细碳纤维棒弯折成型，搭配轻量化3D打印轮毂与橡胶轮胎，着陆时能通过结构形变吸收冲击能量，适应室内平整硬质地面的起降需求，不需要专用的跑道场地，普通室内场馆、居家大空间即可完成起降操作。控制端采用微型数字舵机，分别连接副翼、升降舵控制面，舵机安装位通过3D打印结构件直接固定在碳管主梁上，省去了额外的连接支架，进一步压缩结构重量，控制连杆采用细钢丝搭配快调接头，方便装配时调整舵面中立位置与行程量。

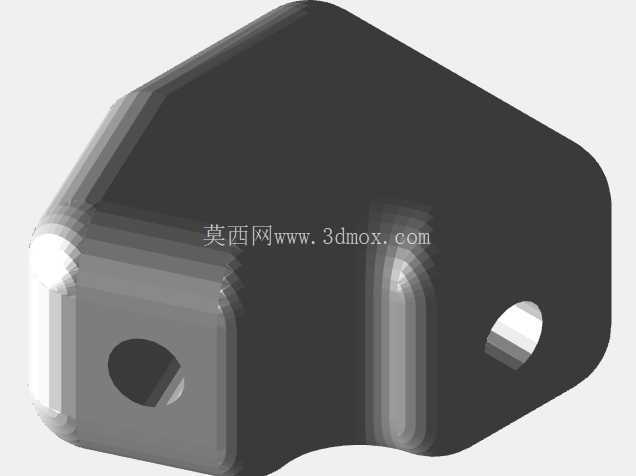

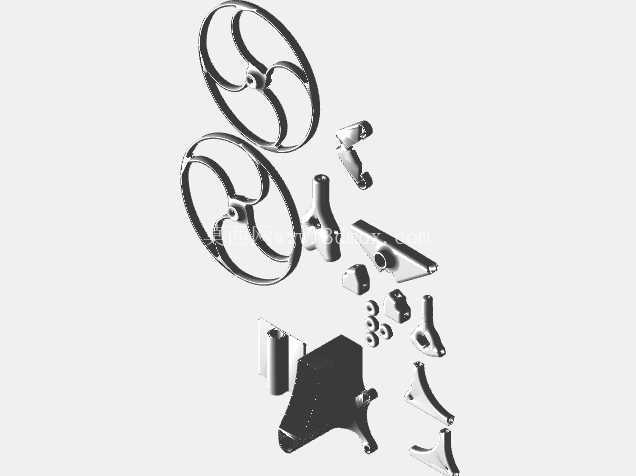

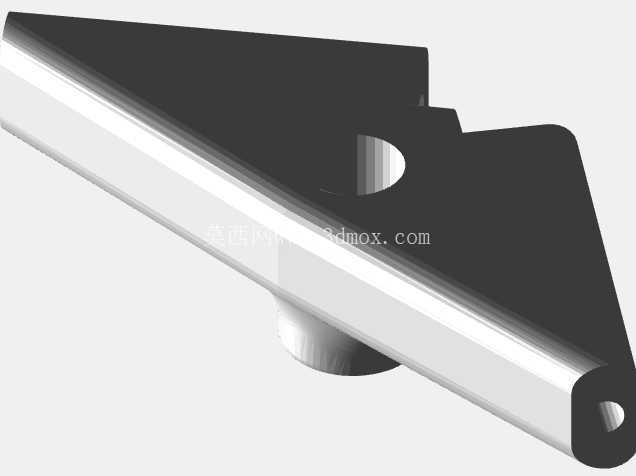

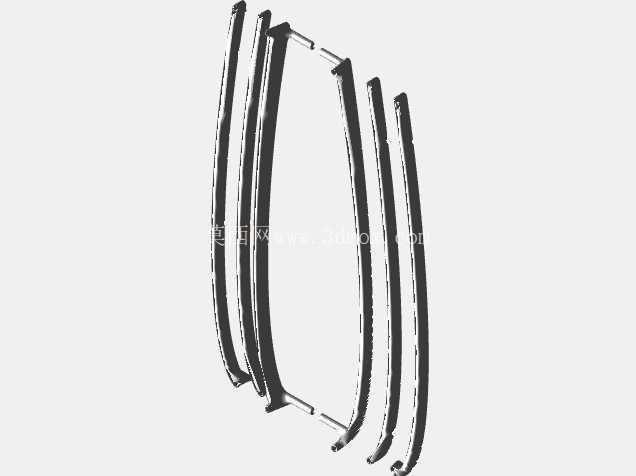

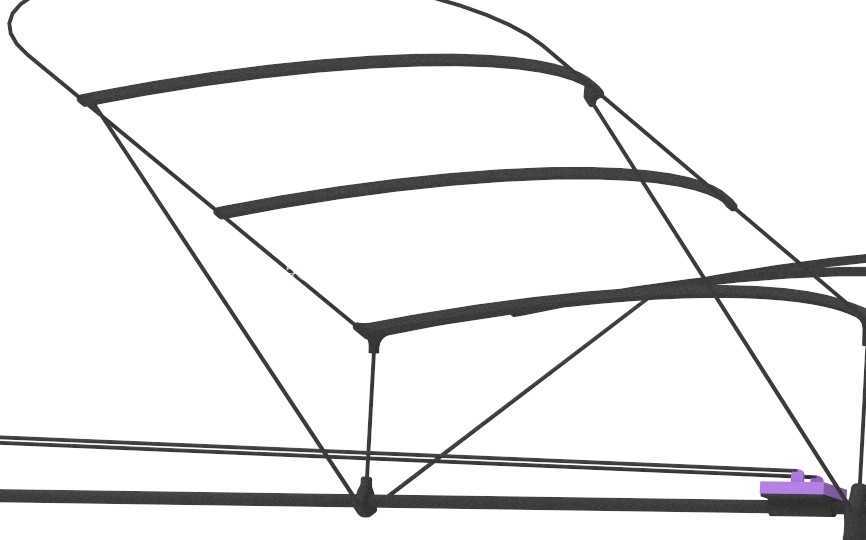

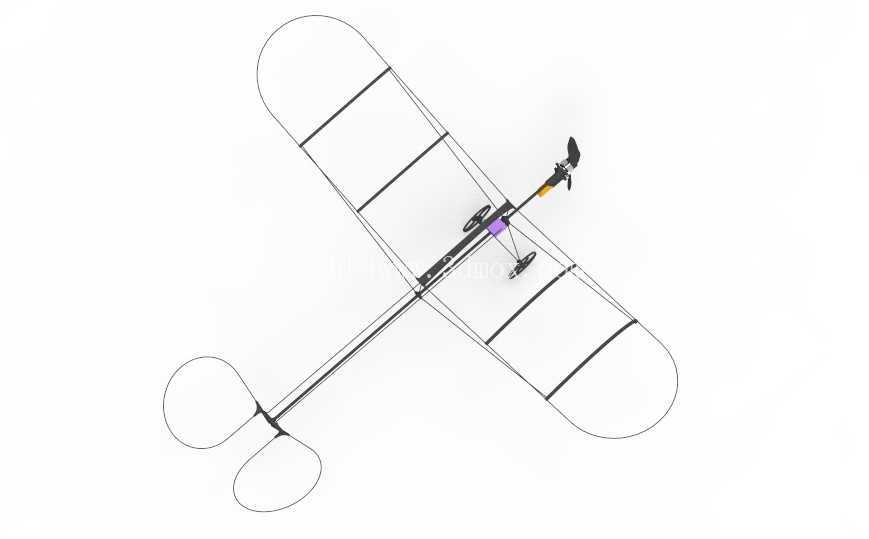

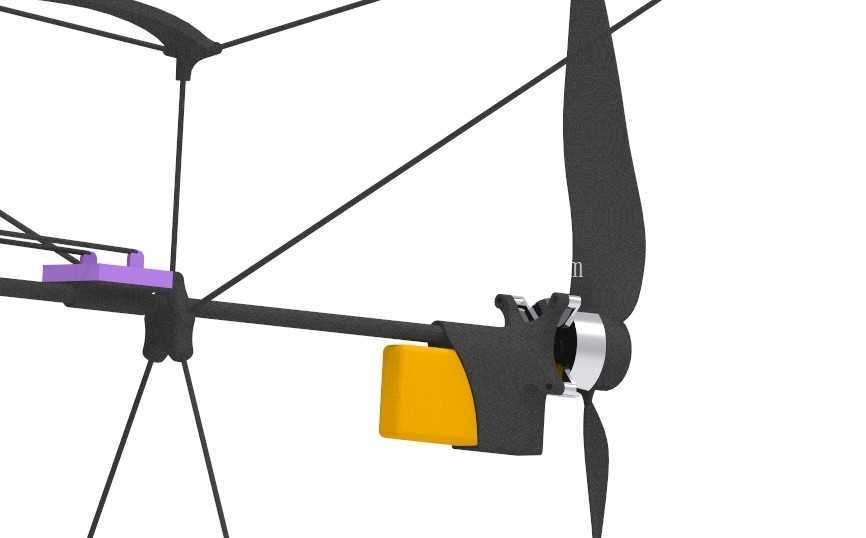

　　机身的非承力整流部件、舵面摇臂、起落架固定座、电机安装座等异形结构，均采用PET CF材料3D打印成型，这种碳纤增强PET材料兼具足够的韧性与刚性，打印完成后不需要额外的表面处理即可直接装配，小尺寸零件的打印精度能满足航模装配的公差要求，同时零件重量远低于传统注塑或者木质加工件。机翼采用轻木框架搭配热缩蒙皮的结构，翼型选用低速高升力的平凸翼型，在极低的飞行速度下就能产生足够的升力维持整机飞行，机翼与机身主梁采用快拆结构设计，不需要工具即可完成机翼的拆装，方便日常收纳与运输。整机的布线全部沿碳管主梁内侧走线，既避免了飞行过程中导线外露干扰气流，也能防止操纵过程中导线勾挂周边物体。

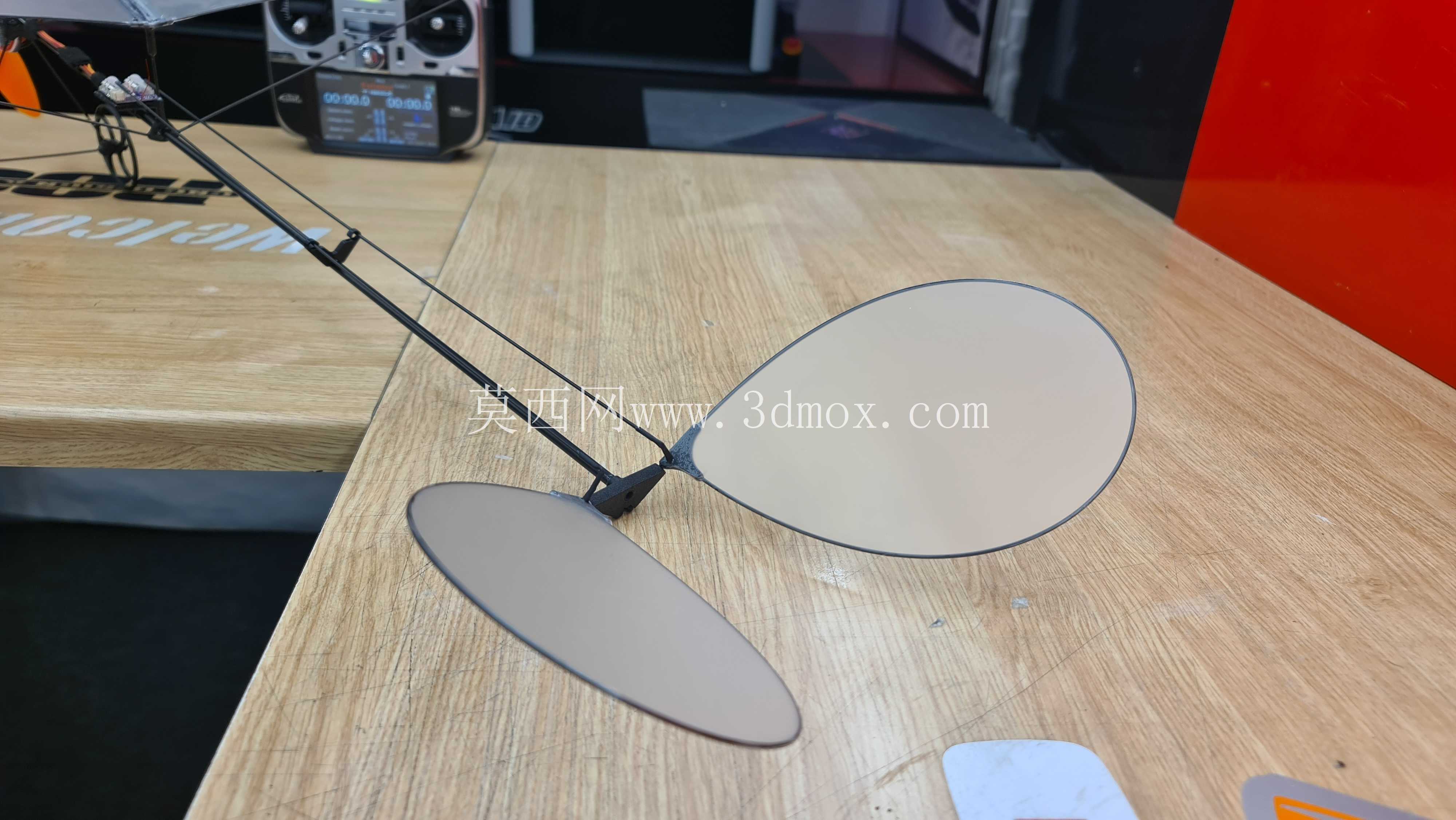

　　螺旋桨后方预留了足够的安全间隙，避免操纵失误时螺旋桨触碰障碍物造成桨叶断裂或者电机堵转。整机的重心设计落在机翼弦长30%左右的位置，这个重心位置能保证航模在低速飞行时的纵向稳定性，不需要频繁修正舵量即可维持平飞，降低室内飞行的操控门槛。尾翼组采用常规布局，水平尾翼与垂直尾翼均通过碳棒支撑杆与机身尾部连接，尾翼舵面采用薄膜铰链连接，偏转阻力小，舵效响应灵敏，在低速飞行状态下也能提供足够的操纵力矩。所有的结构连接点均采用低粘度快干胶粘接，配合3D打印的定位卡槽，装配时不需要复杂的工装夹具即可保证各部件的相对位置精度，整机装配完成后不需要做额外的动平衡调整，仅需核对舵面偏转方向与重心位置即可完成首飞准备。这款航模的设计完全适配室内休闲飞行、航模入门教学的使用场景，所有结构件均可通过桌面级3D打印机自制，碳管、碳棒、电子配件均为通用标准件，不需要定制特殊规格的零部件，爱好者可以根据自身的加工条件调整部分非承力结构的材料选择，比如用竹丝替代碳棒、用普通PLA打印非受力零件，进一步降低制作成本。
