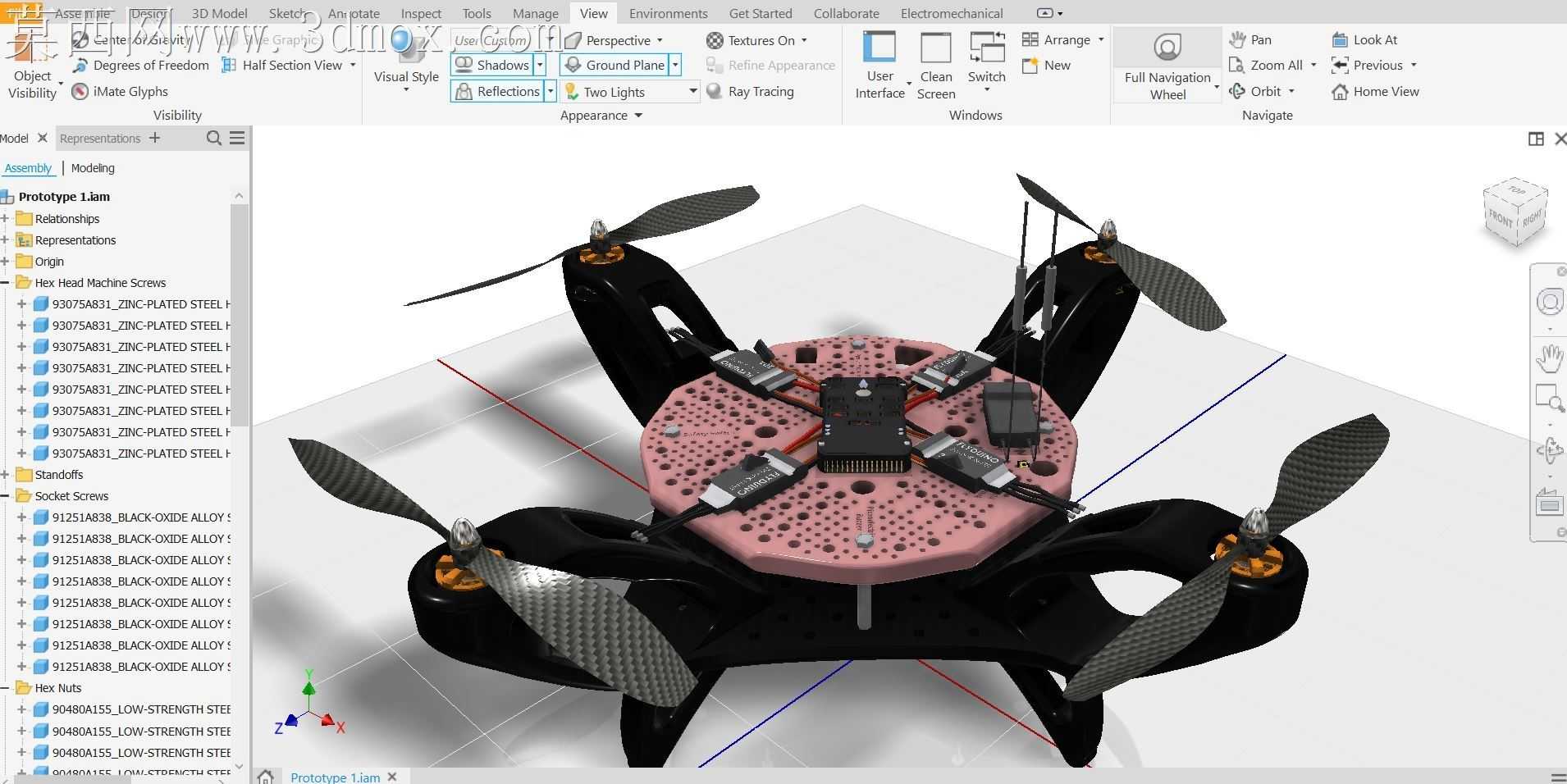

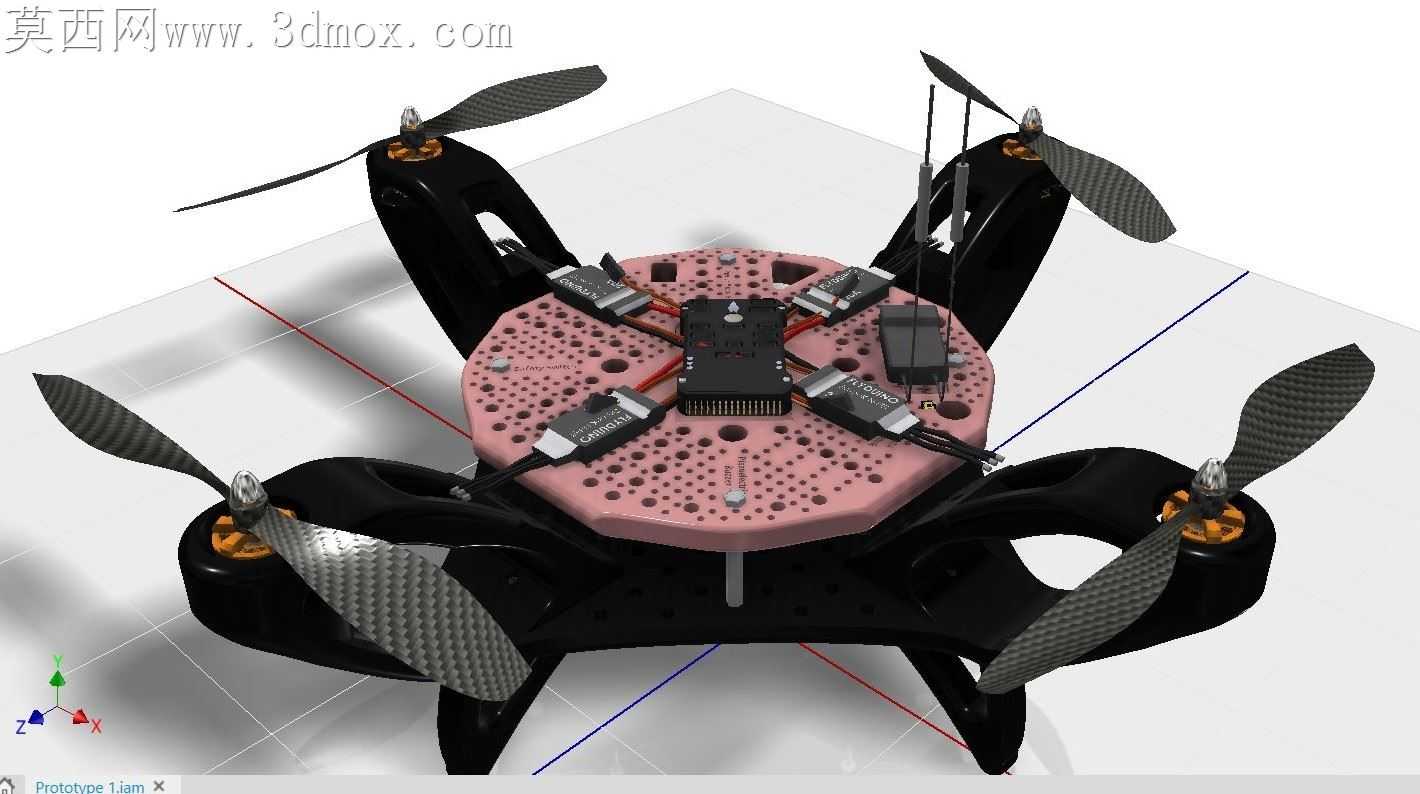

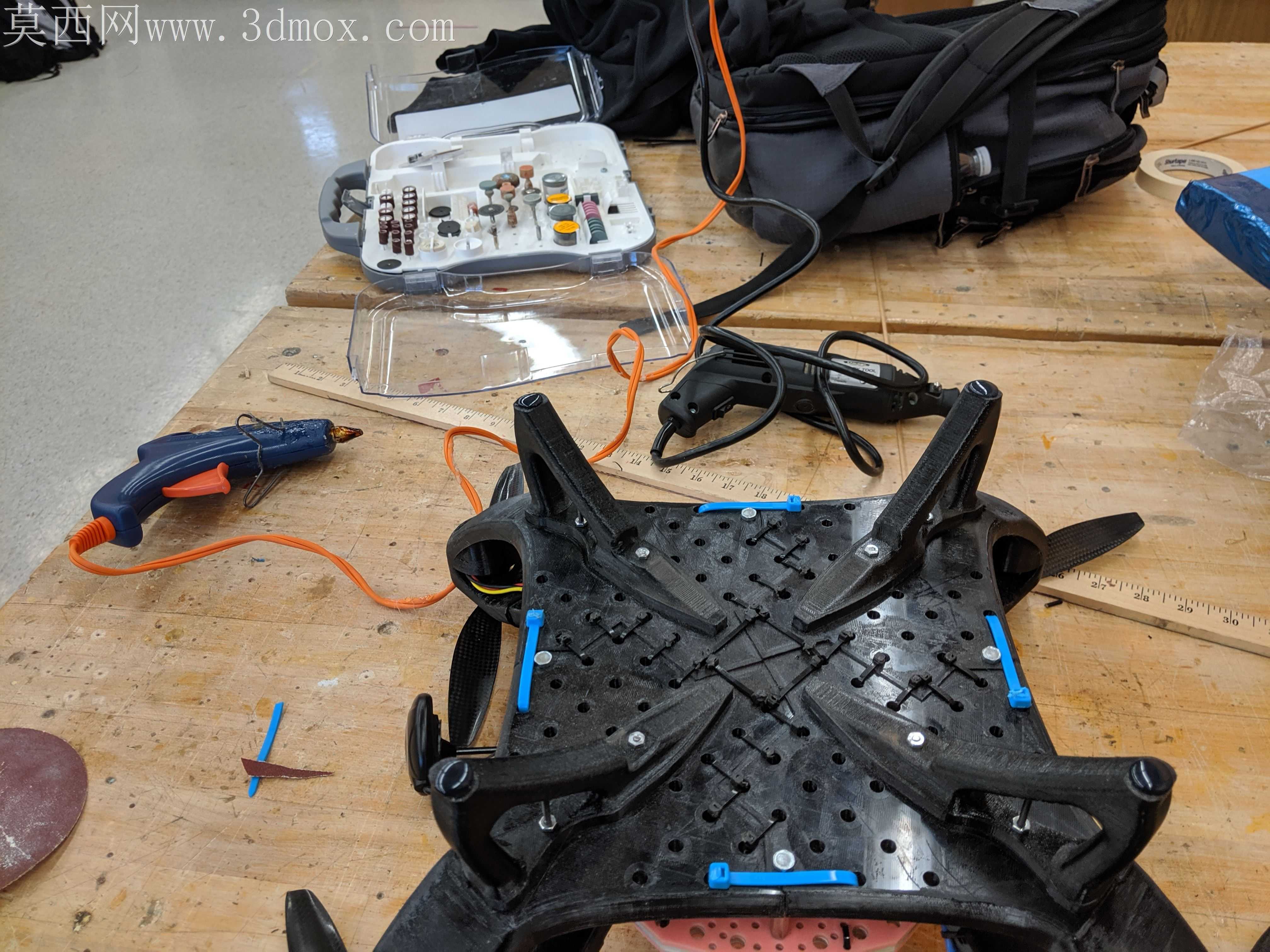

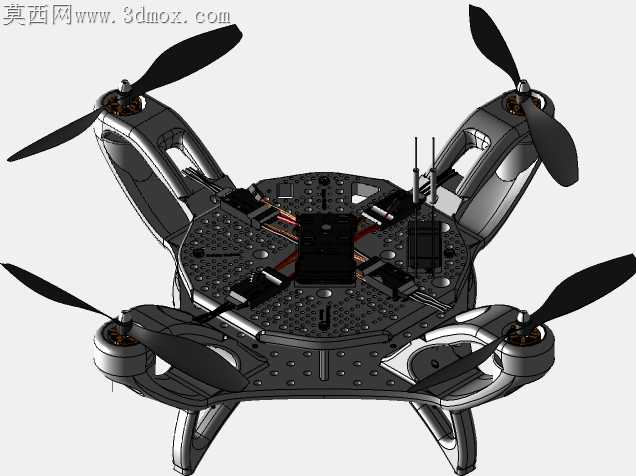

可3D打印自制四旋翼飞行载具结构

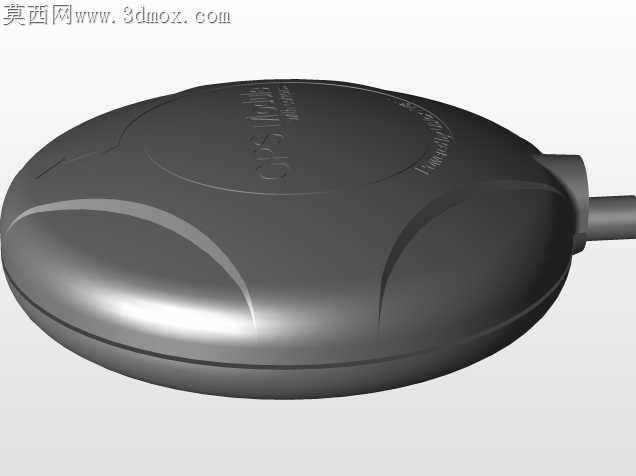

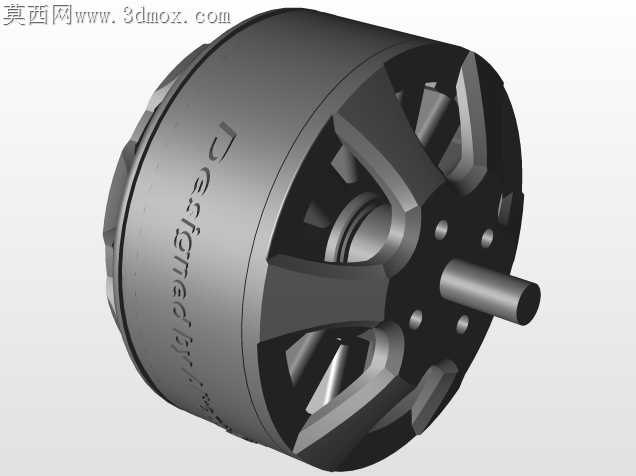

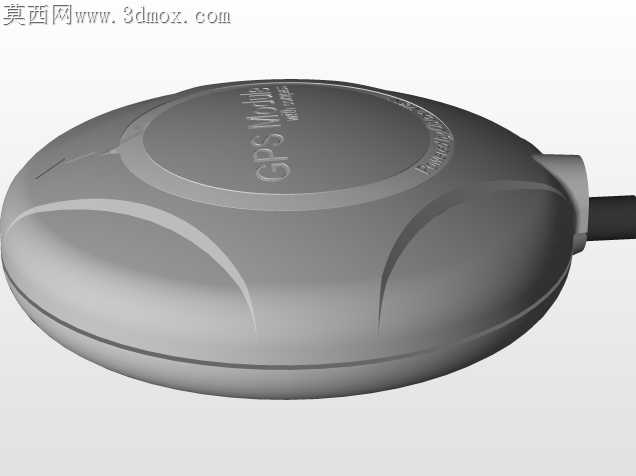

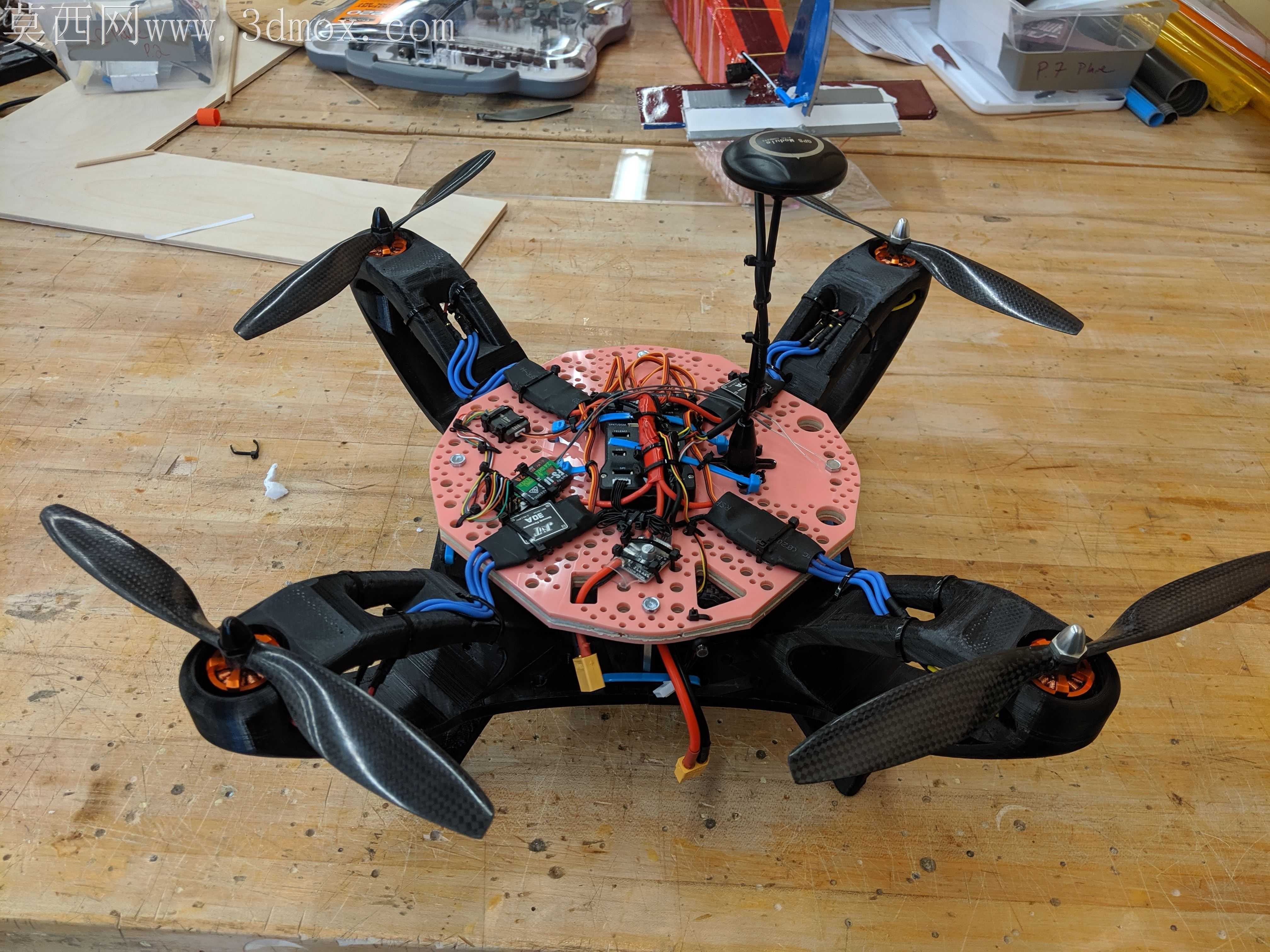

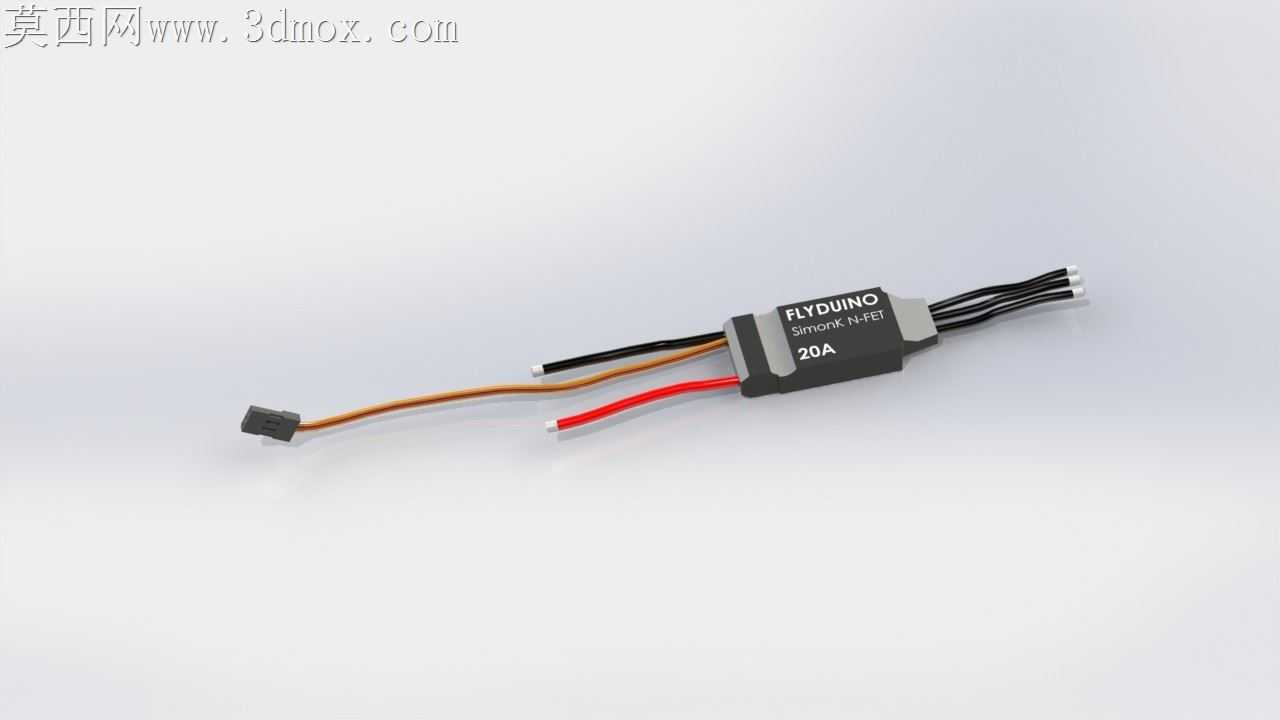

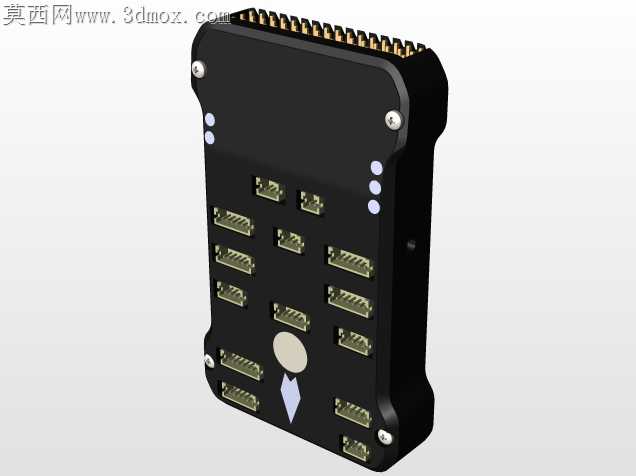

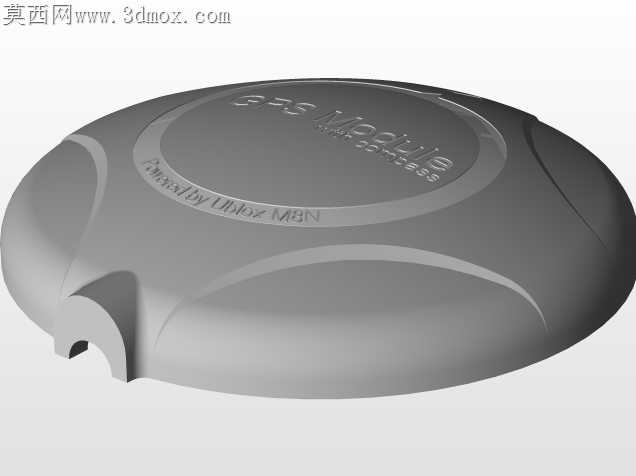

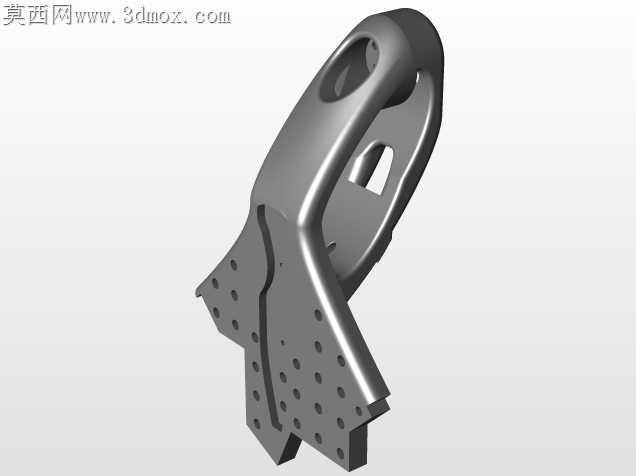

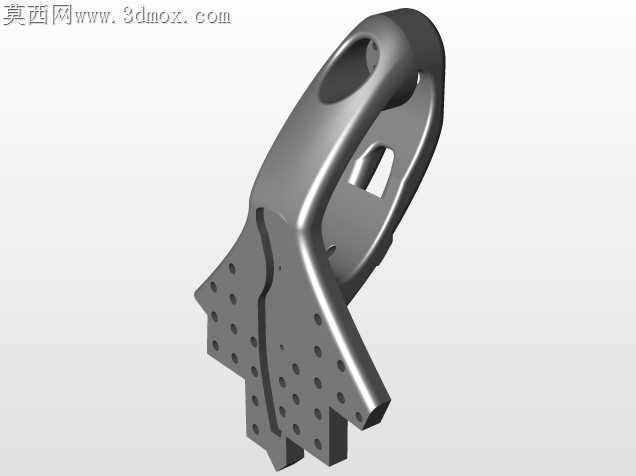

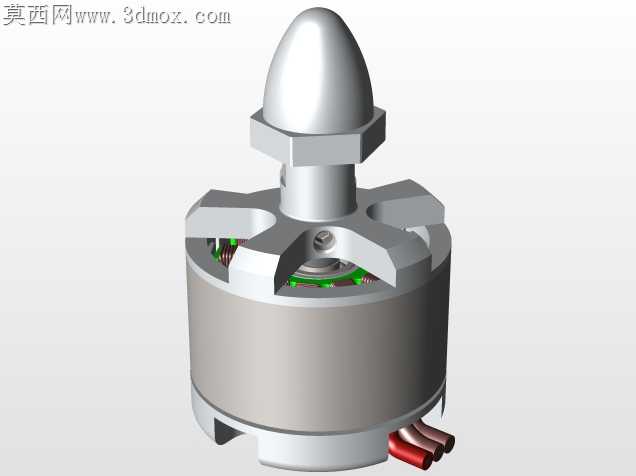

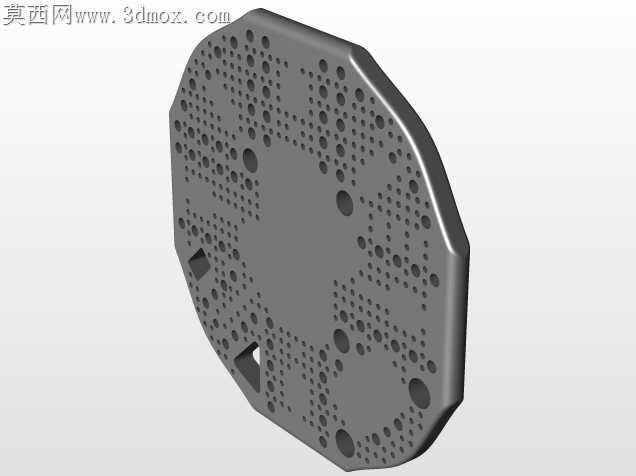

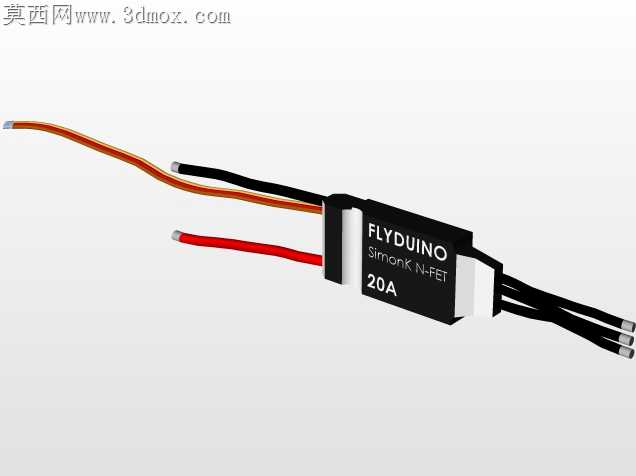

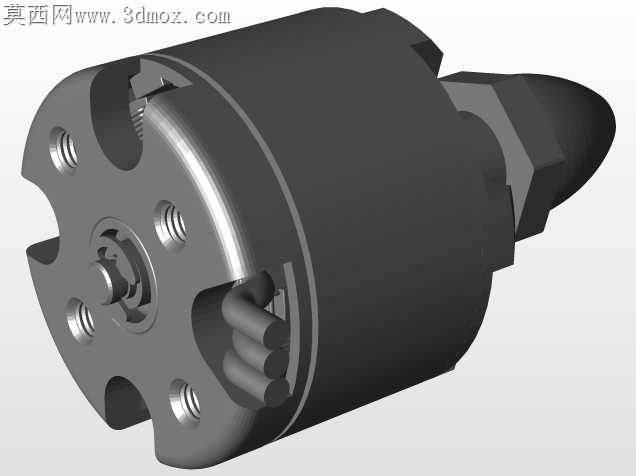

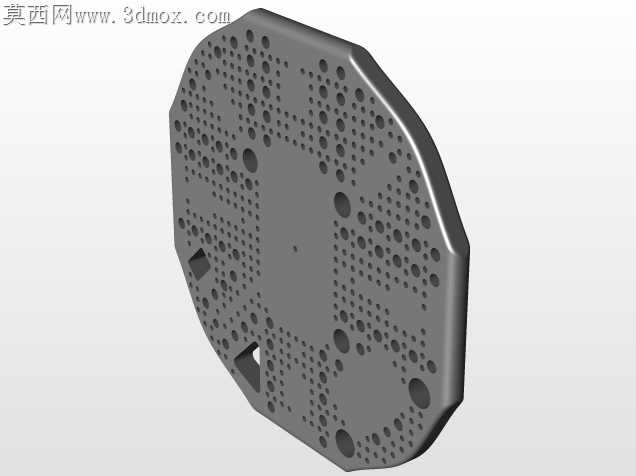

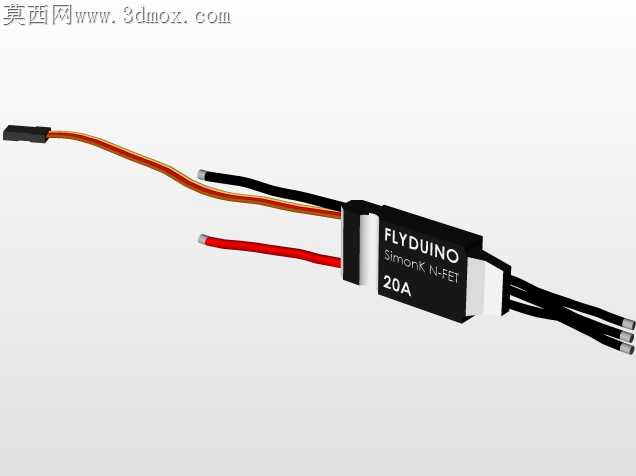

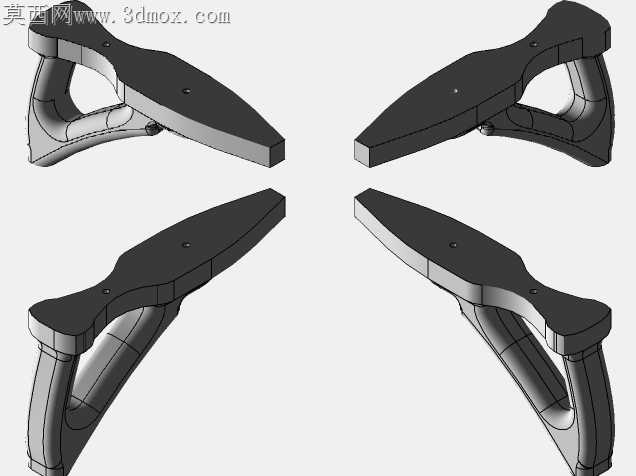

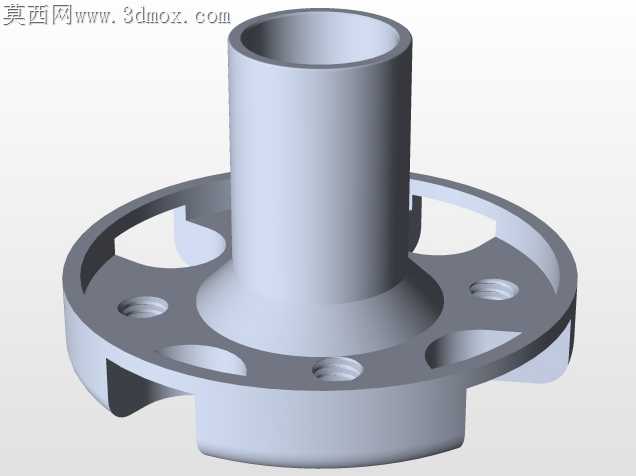

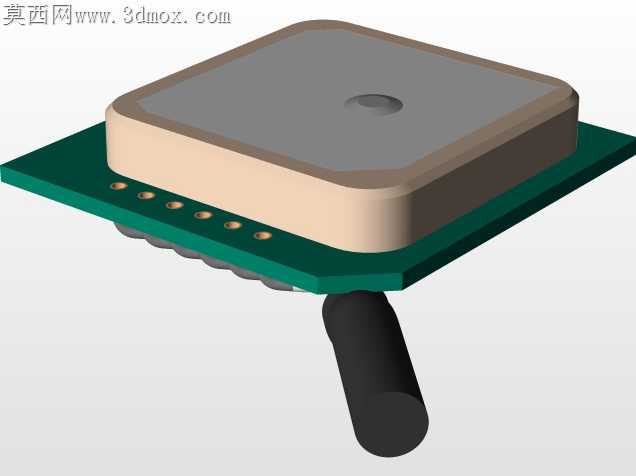

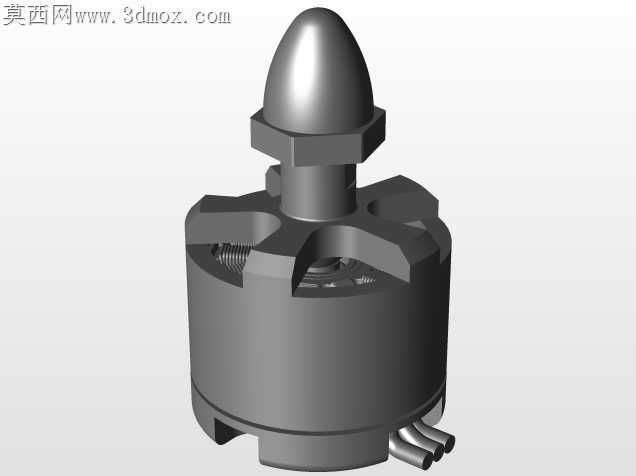

桌面级FDM3D打印常见的翘曲、层间结合力不足问题，在旋翼类载具的机臂结构上会被高速转动的振动成倍放大，这款四旋翼的结构设计从打印落地的第一性需求出发，把所有易失效的受力点都做了针对性的适配调整。机臂和中心底板采用一体化打印的衔接构型，没有额外的拼接嵌合槽，避免了装配间隙带来的振动松脱风险，机臂靠近电机座的位置做了渐变式的壁厚增厚，从臂根到电机安装位的壁厚差控制在1.2mm以内，既不会因为局部壁厚骤变导致打印时出现填充不均的缩痕，也能抵消螺旋桨高速转动时传递到机臂的交变应力。中心承载板采用八边形的多孔镂空设计，孔位排布完全避开了飞控、电调的安装固定点，镂空率控制在42%左右，既能够减轻整机打印重量，也不会因为过度镂空降低板面的抗扭刚度，打印时不需要额外添加支撑结构，所有镂空孔的边缘都做了0.3mm的圆角过渡，避免打印时尖角位置出现应力集中导致的层裂。电机安装座的内嵌槽尺寸和常用的22系列无刷电机安装公差控制在0.15mm，刚好能够让电机靠过盈配合卡入位，不需要额外打胶固定，也不会因为公差过小导致打印件装不进去强行挤压出现开裂。飞控安装位的下方预留了1.5mm的减震泡棉粘贴间隙，不会因为打印件的表面粗糙度直接和飞控硬接触，把机身振动传递到陀螺仪导致飞行姿态解算出错。机臂末端的螺旋桨安装位做了下沉式的轴座保护，避免炸机时螺旋桨的固定轴直接撞击地面导致机臂断裂。所有打印件的摆放方向都适配普通桌面级打印机的220mm成型尺寸，不需要拆分零件打印，整个机架一次打印即可完成，打印时不需要添加可溶性支撑，所有悬空位置的角度都控制在45度以上，依靠普通PLA或者PETG材料的自支撑性能就能完成打印，不会出现大面积的垂丝或者支撑残留需要后期打磨。电调的走线槽直接预留在机臂的内侧凹槽里，打印完成后可以直接把线嵌进槽内，不需要额外用扎带固定，既减少了飞行时的风阻，也避免了走线外露被螺旋桨打到的风险。中心板边缘的天线安装位做了两个垂直的通孔，刚好能够穿过数传和GPS的天线柱，不需要额外设计天线固定座，减少打印零件数量的同时也保证了天线的垂直安装要求，避免信号被碳纤维螺旋桨遮挡。整个机架的打印填充率设置在20%就能满足飞行强度要求，不需要过高的填充浪费材料和打印时间，测试下来整机机架打印完成后的重量比同尺寸的拼接式碳纤机架轻18g左右，飞行续航能提升近两分钟，即使出现炸机损坏，单独重新打印损坏的机臂部分成本也极低，完全适合个人爱好者自制组装飞行。
