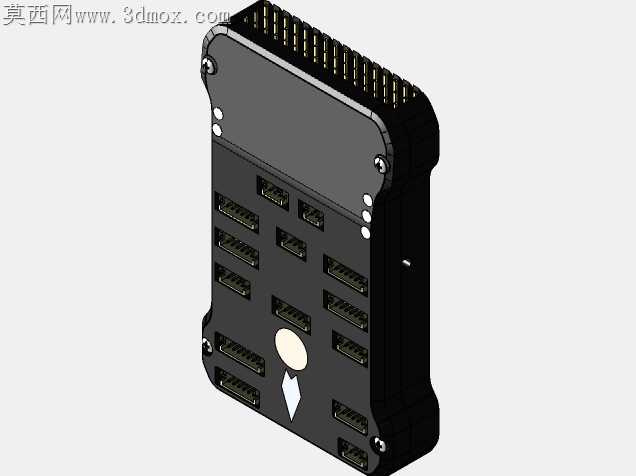

皮克斯霍克PX4飞控控制器结构设计

无人机飞控在实际装机使用中，最容易被忽略的隐患来自接插件松脱与壳体形变——多旋翼飞行时的持续高频振动，加上户外作业的温差形变，很容易让普通塑壳飞控出现接插件针脚虚接、壳体固定柱断裂的问题，这套PX4飞控的结构设计，从加工适配的角度做了非常多落地性的细节调整。壳体侧边的接插件排布没有追求极致的紧凑密度，每排针座之间预留了0.8mm的壳体加强筋位，CNC加工时不会因为壁太薄出现铣穿、震纹的问题，组装时接插件压入壳体的过程中，加强筋能分担针座对塑壳的挤压力，不会出现针座歪斜导致的插针错位。顶部散热鳍片的厚度做了1.2mm的等厚处理，没有做尖锐的薄边设计，不管是开模注塑还是单件CNC铣削，都不会出现边缘缺料、披风过大的问题，鳍片之间的间距留足了2mm，加工时刀具可以顺畅走刀，不需要额外做细长刀的清角工序，能大幅降低单件加工的成本与报废率。壳体四角的固定孔做了内嵌铜套的设计，铜套与塑壳的配合公差选了H7/p6的过盈配合，压装时不会出现铜套打滑脱出的问题，装机时反复拆卸固定螺丝也不会刮花塑壳的螺纹孔，避免多次拆装后固定柱开裂。正面的朝向标识做了内嵌式的凹印设计，没有用凸起的标识或者丝印，长期户外使用不会因为摩擦、油污覆盖丢失朝向参考，凹印的深度控制在0.3mm，加工时不需要换刀，一次走刀就能完成，不会额外增加加工工序。上下壳体的合模面做了0.2mm的止口设计，拼接时不用反复对位就能卡准位置，螺丝锁付时不会出现上下壳错位的问题，止口位置还预留了0.1mm的密封胶槽，有防水需求的场景可以直接打胶密封，不需要额外修改壳体结构。接插件的开口尺寸比标准针座大0.15mm，针座焊接在PCB上之后，哪怕PCB有轻微的焊接形变，也能顺利卡入壳体的开口，不会出现针座顶到壳体导致PCB装不到位的问题，组装时不需要反复调整针座位置，能提升整机组装的效率。壳体边缘所有的直角都做了R0.5的圆角处理，加工时不会出现应力集中导致的壳体开裂，装机时也不会刮伤电源线、信号线的外皮，避免飞行中出现线路短路的隐患。
