机加工用精密手动台虎钳结构设计

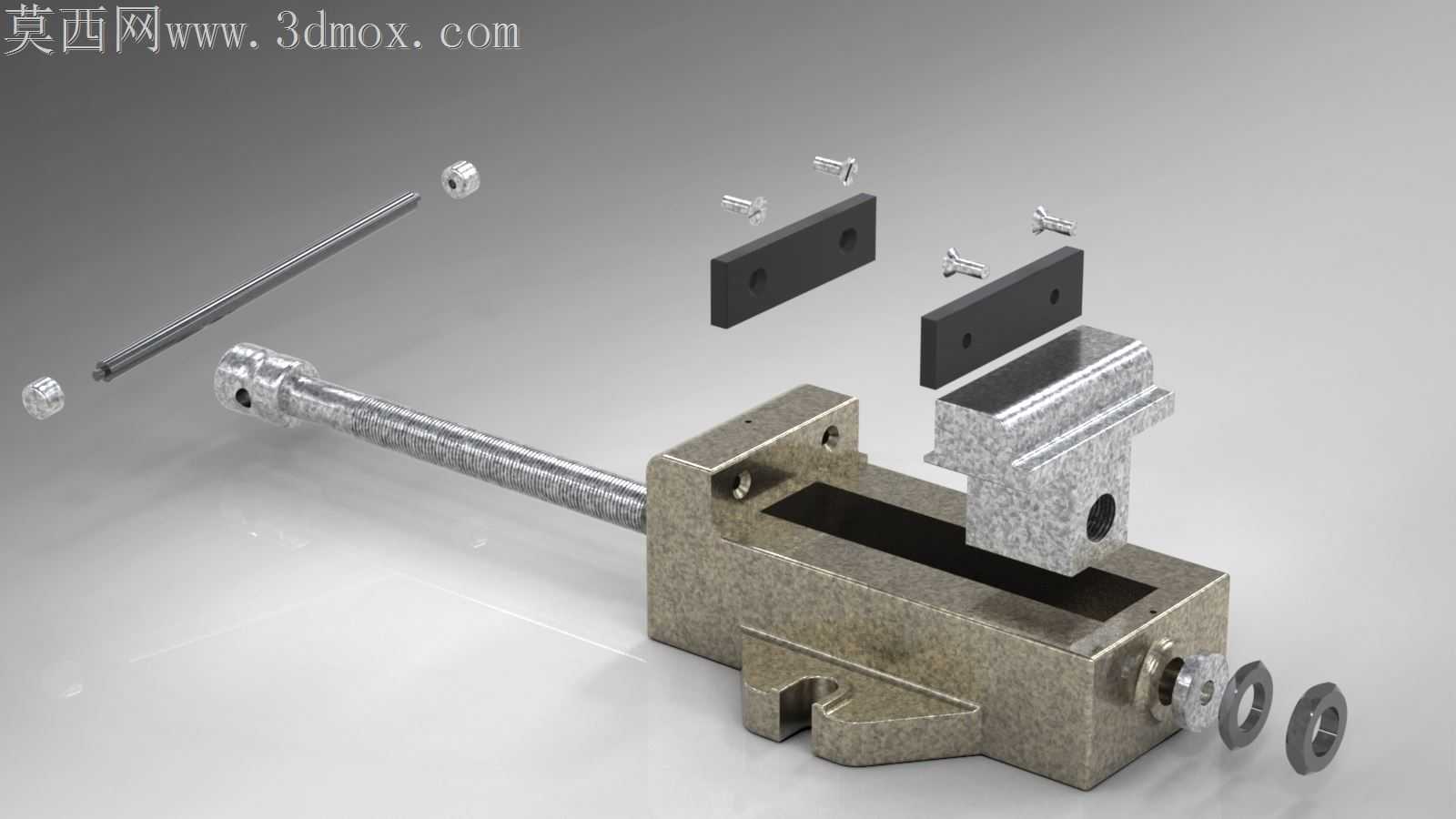

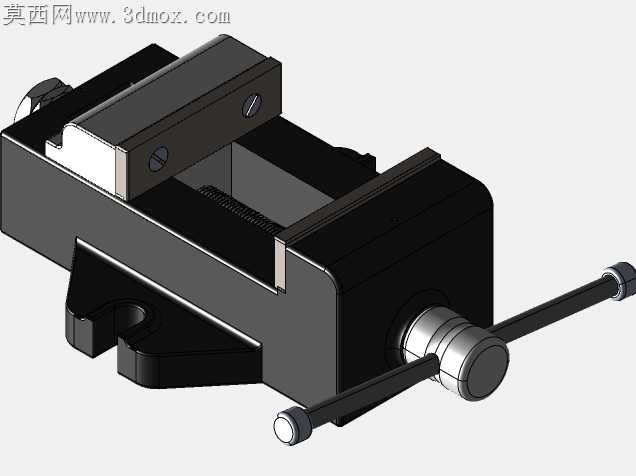

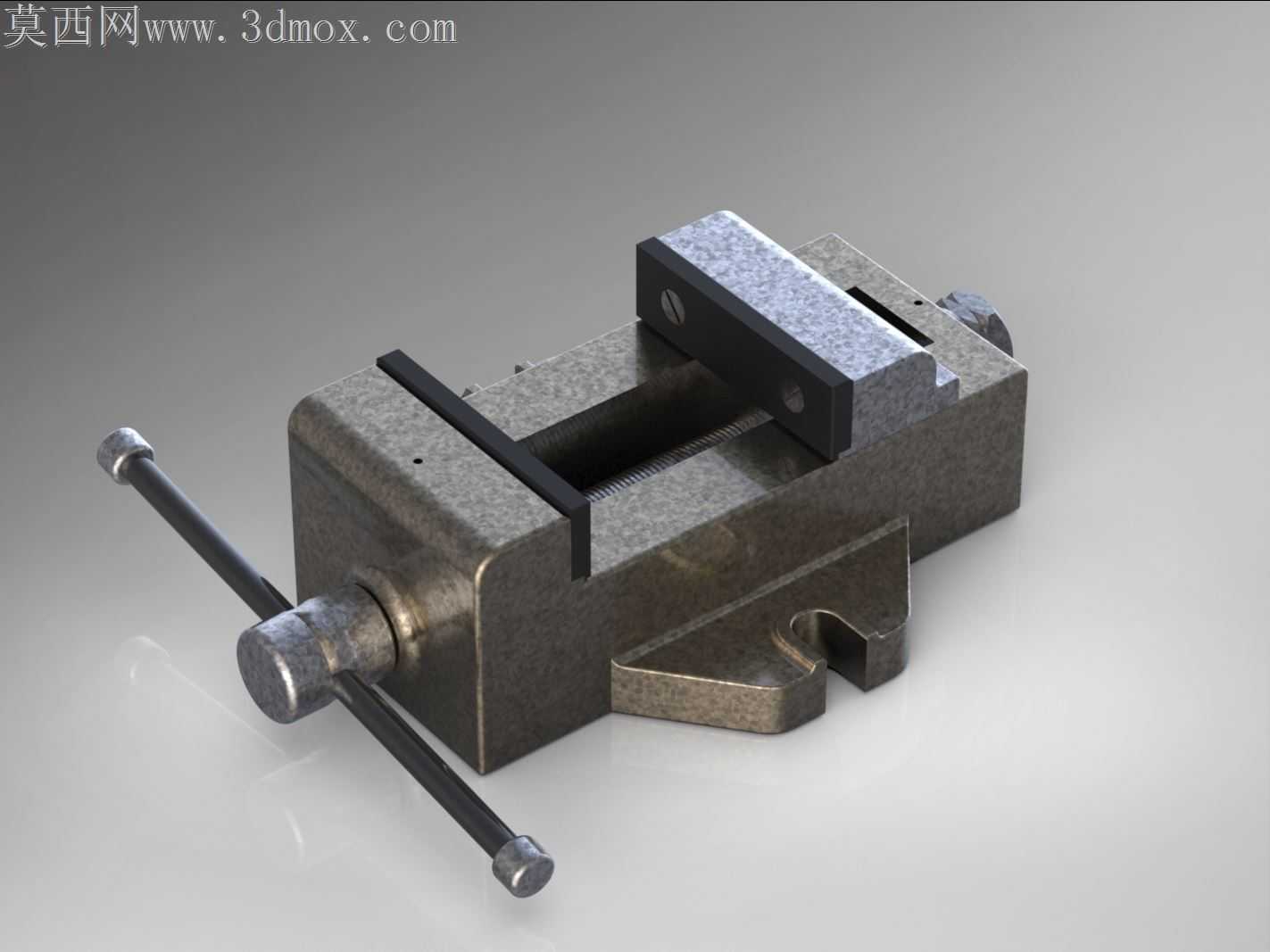

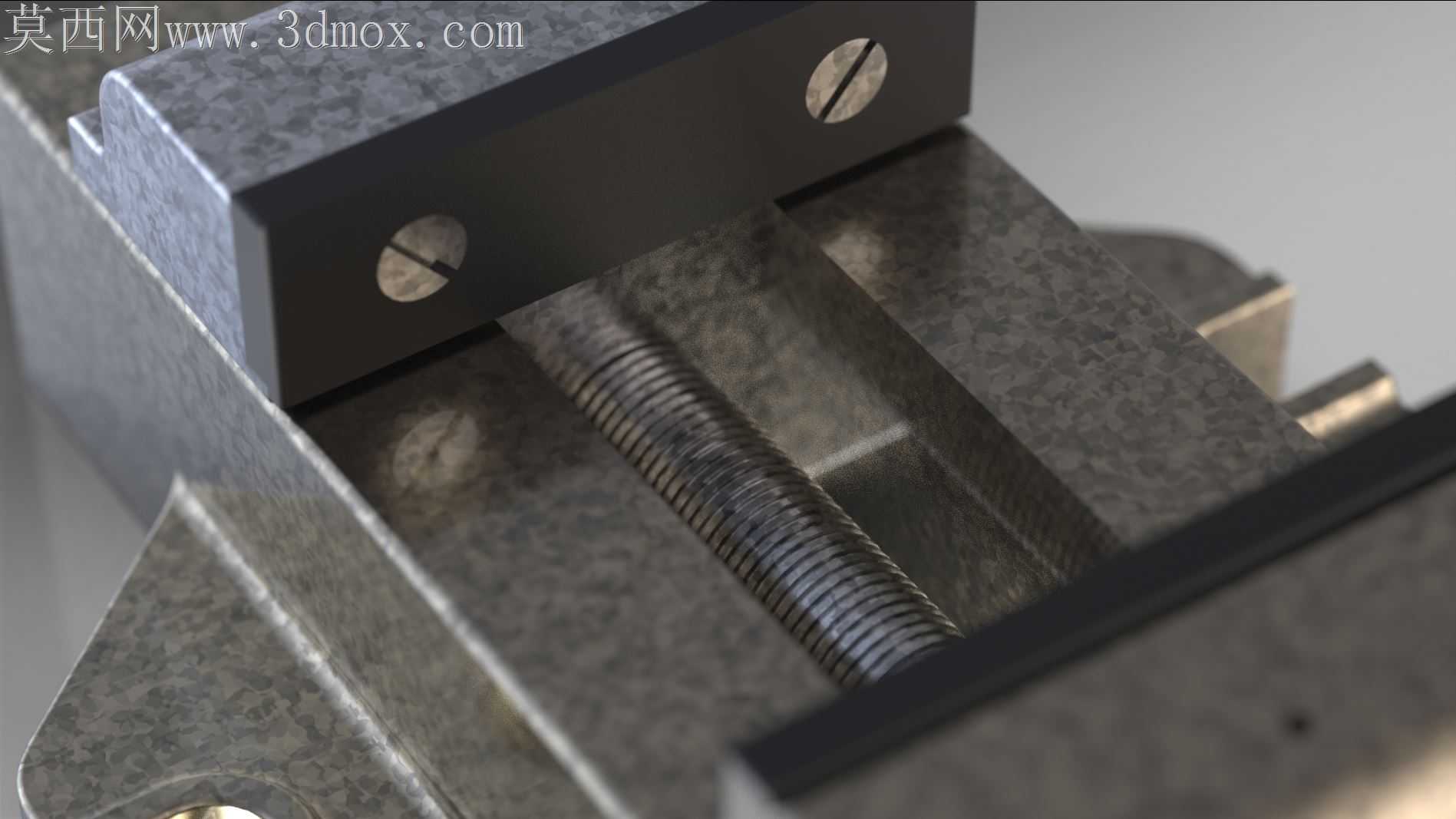

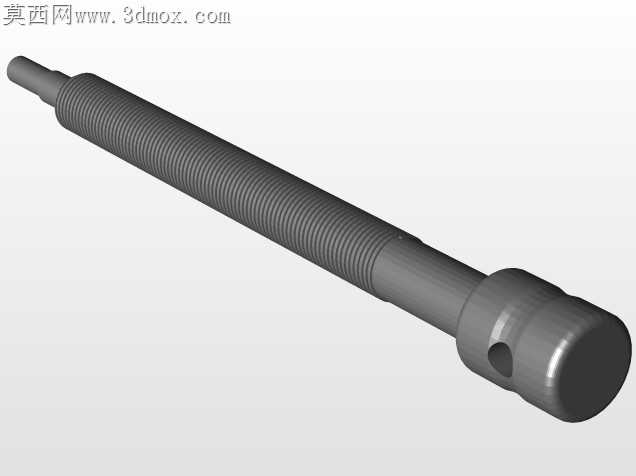

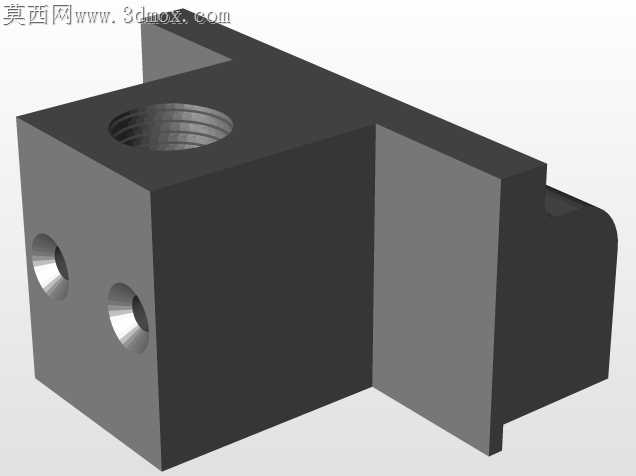

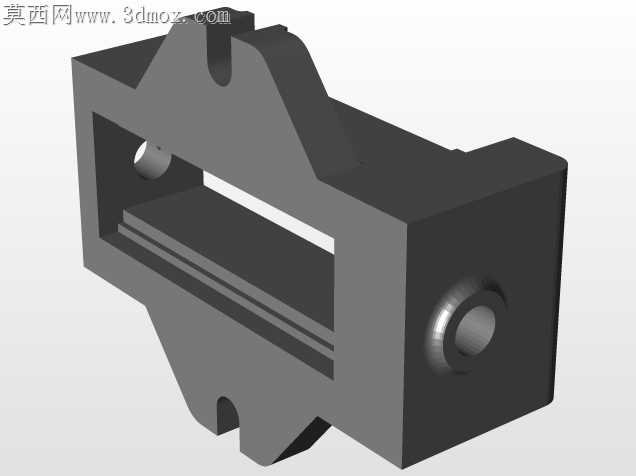

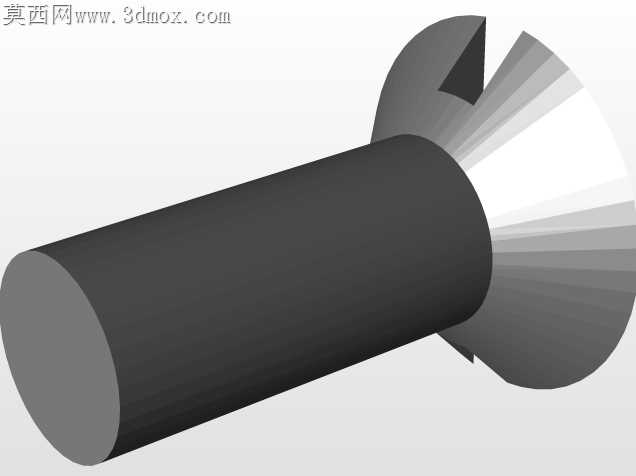

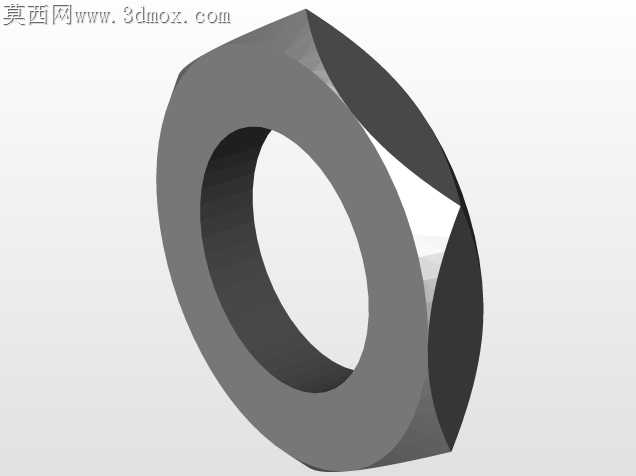

车间里老款台虎钳用久了总出问题，钳口平行度跑位、丝杆卡涩、夹持薄壁件容易压出凹痕，这些现场摸出来的痛点，是做这款虎钳结构优化时最先锚定的方向。固定钳身的导轨面做了微角度内收处理，不是完全平直的通槽，活动钳身沿着导轨滑动时，越靠近夹紧位配合间隙越小，不会出现老款钳口上紧后翘头的问题，哪怕夹长条料做侧面铣削，钳口上下沿的夹持力差能控制在5%以内，不会出现料件下半部分夹死、上半部分松旷打刀的情况。丝杆和活动钳身的连接位置没做刚性锁死，留了0.02mm的轴向窜动间隙，夹紧时丝杆的推力能自动找正钳口的贴合面，不会因为丝杆和导轨的平行度误差，把活动钳身别在导轨里磨出凹坑，常年用也不会出现夹紧时卡顿、摇动手柄发涩的问题。钳口板的安装槽做了下沉式定位，不是直接用螺丝拧在钳身表面，更换淬硬钳口或者软钳口时，不用反复打表找正，装上去就能保证钳口和导轨的垂直度，换钳口的时间能省一半。底座的锁紧凸台做了加宽处理，转角度锁紧时，压紧块的受力面比老款大了近一倍，夹重料做粗加工时，钳身不会因为切削冲击力转位，不用每次上料都反复敲紧锁紧手柄。活动钳身的排屑槽特意开在了导轨外侧，钻铣下来的铁屑会顺着斜面直接落到工作台面上，不会卡进导轨和丝杆的缝隙里，日常清理只要扫掉表面积屑就行，不用拆开钳身清理嵌进去的碎铁屑。手柄的球头做了圆弧过渡，没有尖锐的棱角，摇动手柄加力时不会硌手，哪怕手上沾了切削液打滑，也不会被棱角刮破手套。夹持面的咬齿做了不等距设计，靠近钳口上沿的齿更密，下沿的齿更深，夹硬料时下沿的深齿能吃住料不打滑，夹薄壁铝件、铜件时上沿的密齿不会压出过深的咬痕，不用额外垫铜皮就能保证工件表面不被夹伤。钳身的壁厚做了梯度设计，受力大的夹紧位壁厚加厚，非受力的底座位置做了减重槽，整体重量比同规格老款虎钳轻了近两成，搬移、转工位的时候更省力，刚性却没打折扣，做粗铣吃刀时钳身的颤振量比普通台虎钳小很多，加工出来的工件表面粗糙度更稳定。
