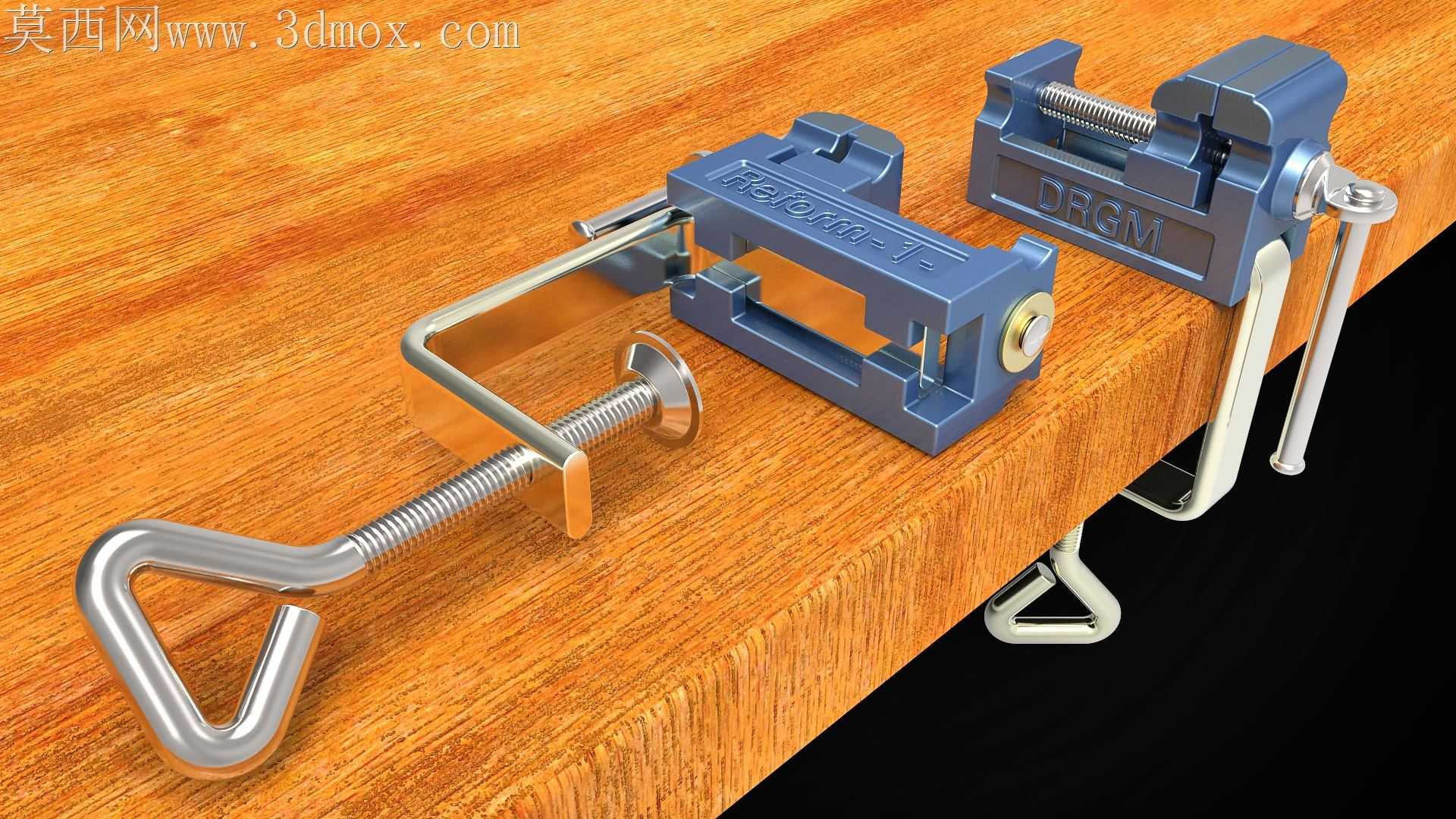

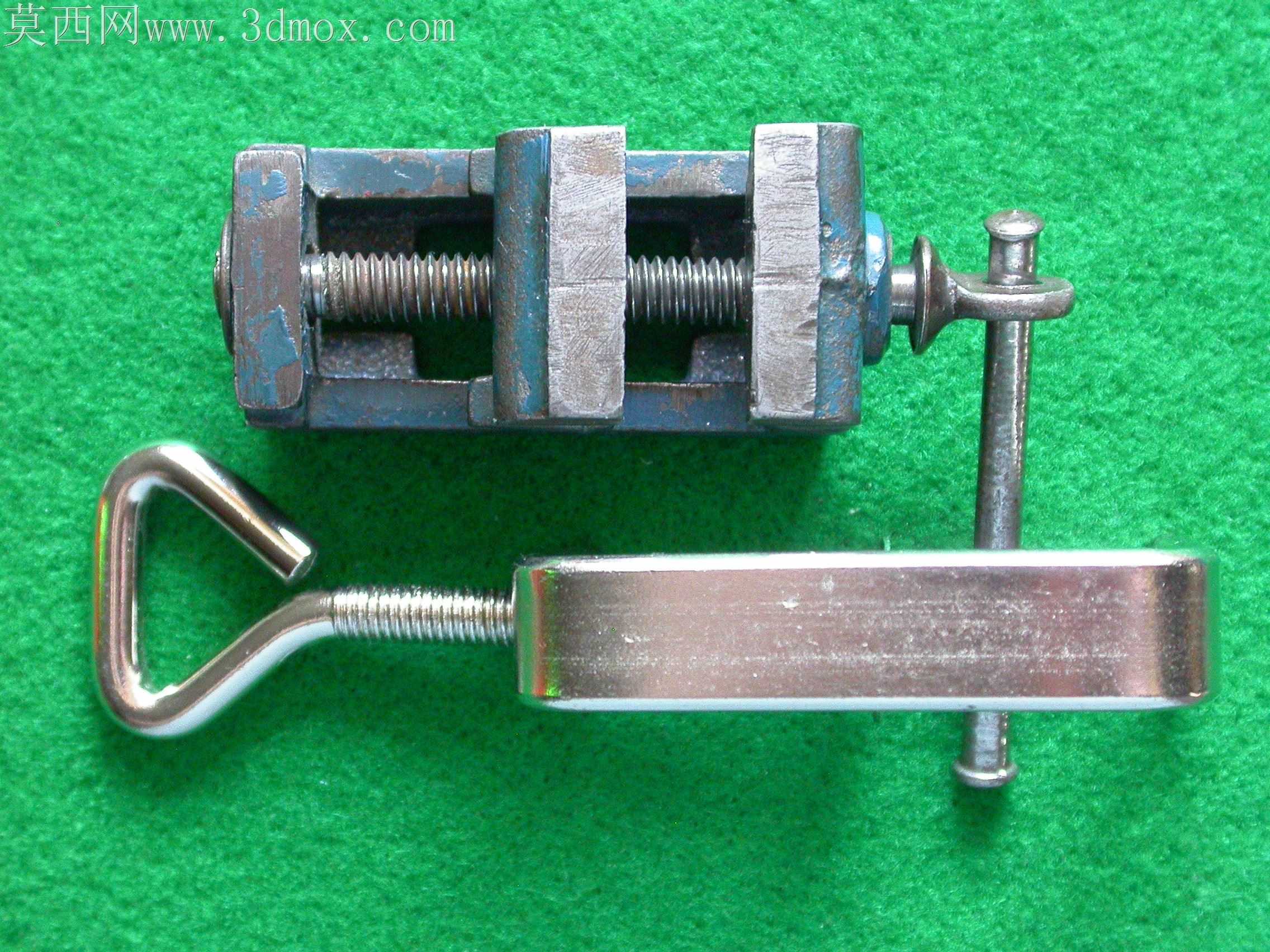

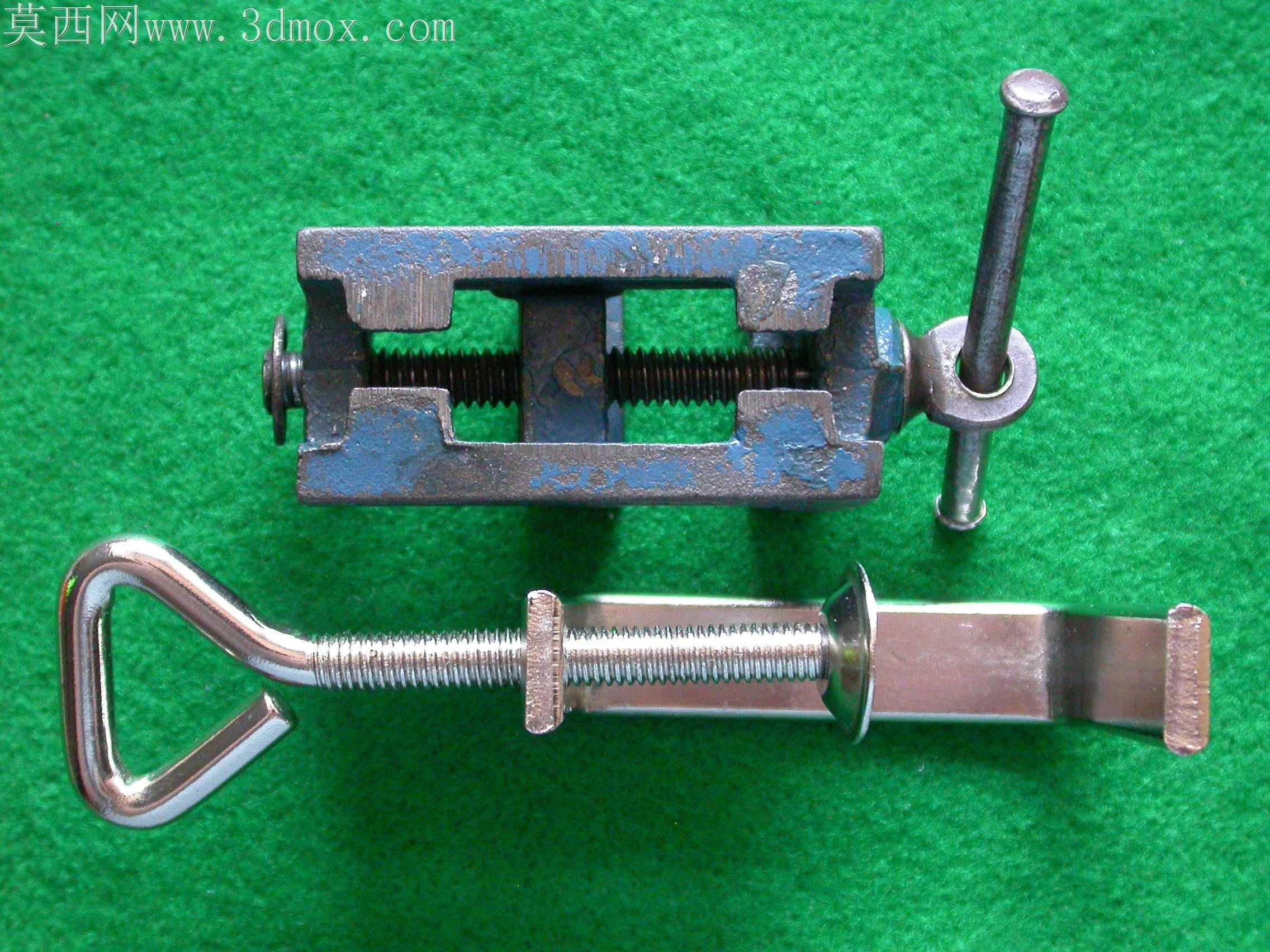

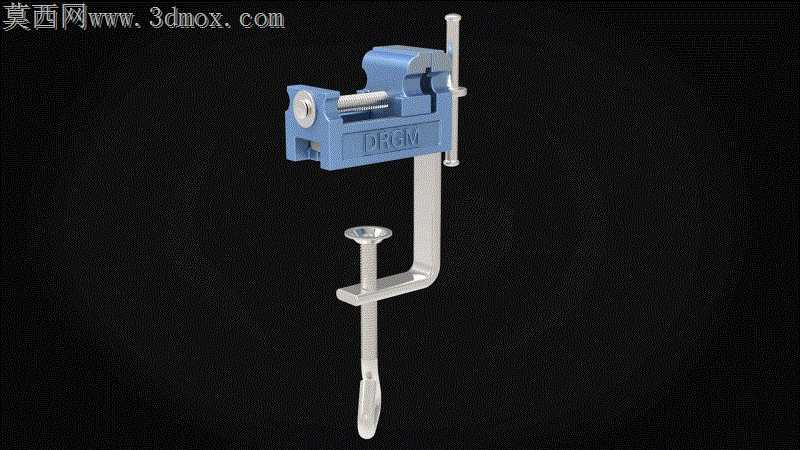

多规格小型台虎钳与G型夹钳结构设计

小型机加工场景里，台虎钳与G型夹的螺纹配合间隙、钳口平行度偏差，一直是导致薄件装夹变形、小零件铣削窜动的核心诱因。这套夹具组的结构设计，完全围绕加工适配的核心需求做了针对性调整，没有照搬市面量产夹具的冗余结构。

固定钳身的导轨面没有做常规的全平面贴合，而是在靠近活动钳口的位置预留了0.02mm的微退让槽，装夹厚度小于1mm的铜箔、铝片类薄件时，不会因为丝杠旋紧时的钳身微形变，把工件压出翘边。活动钳身的燕尾导轨配合面做了分段式刮研纹理的等效建模，不是光滑整面，实际加工时能存储少量润滑脂，长期频繁开合也不会出现导轨咬死的问题，哪怕是实训场景下学生反复操作、不注意定期润滑，也能保持顺畅的进给手感。

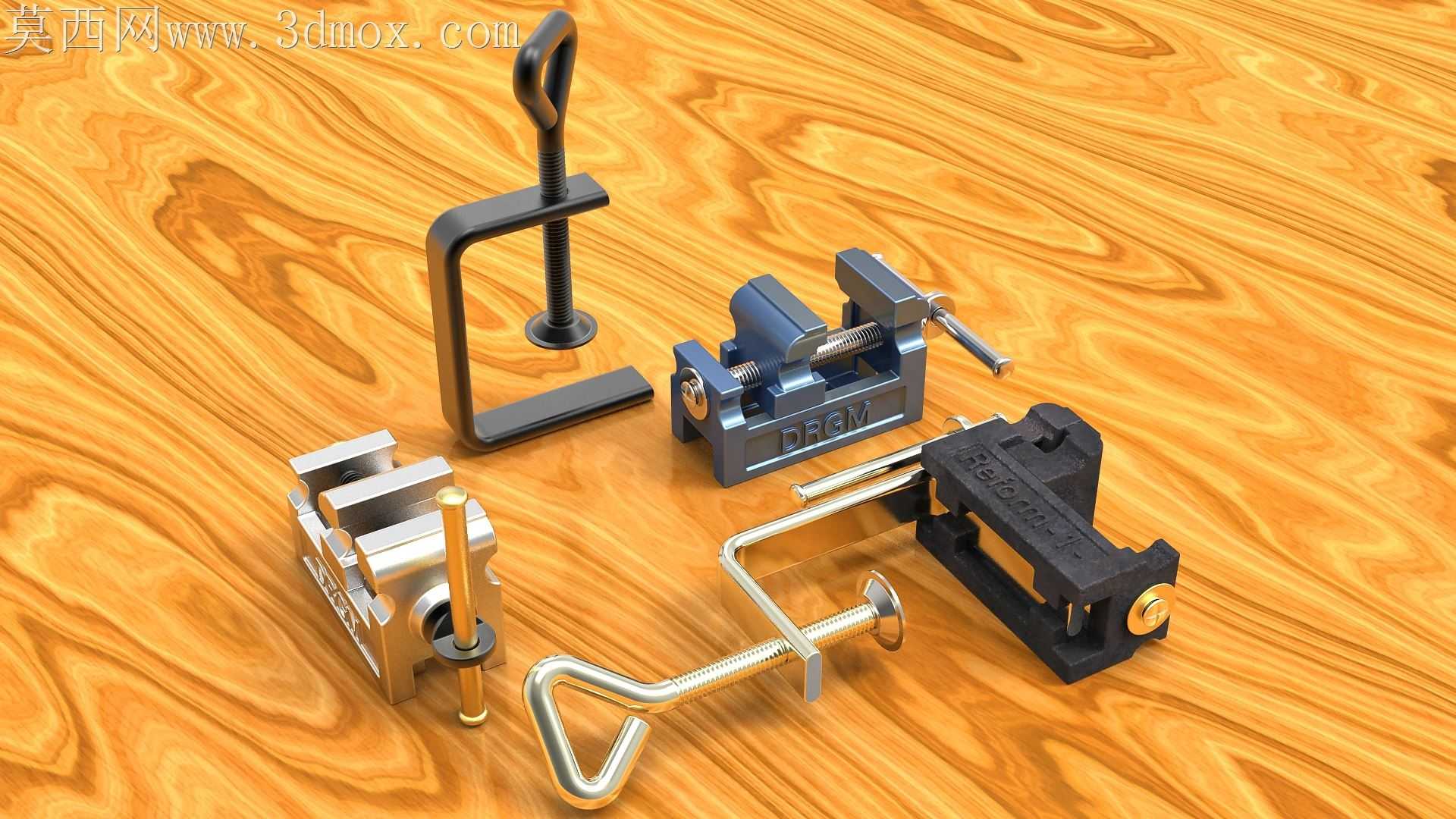

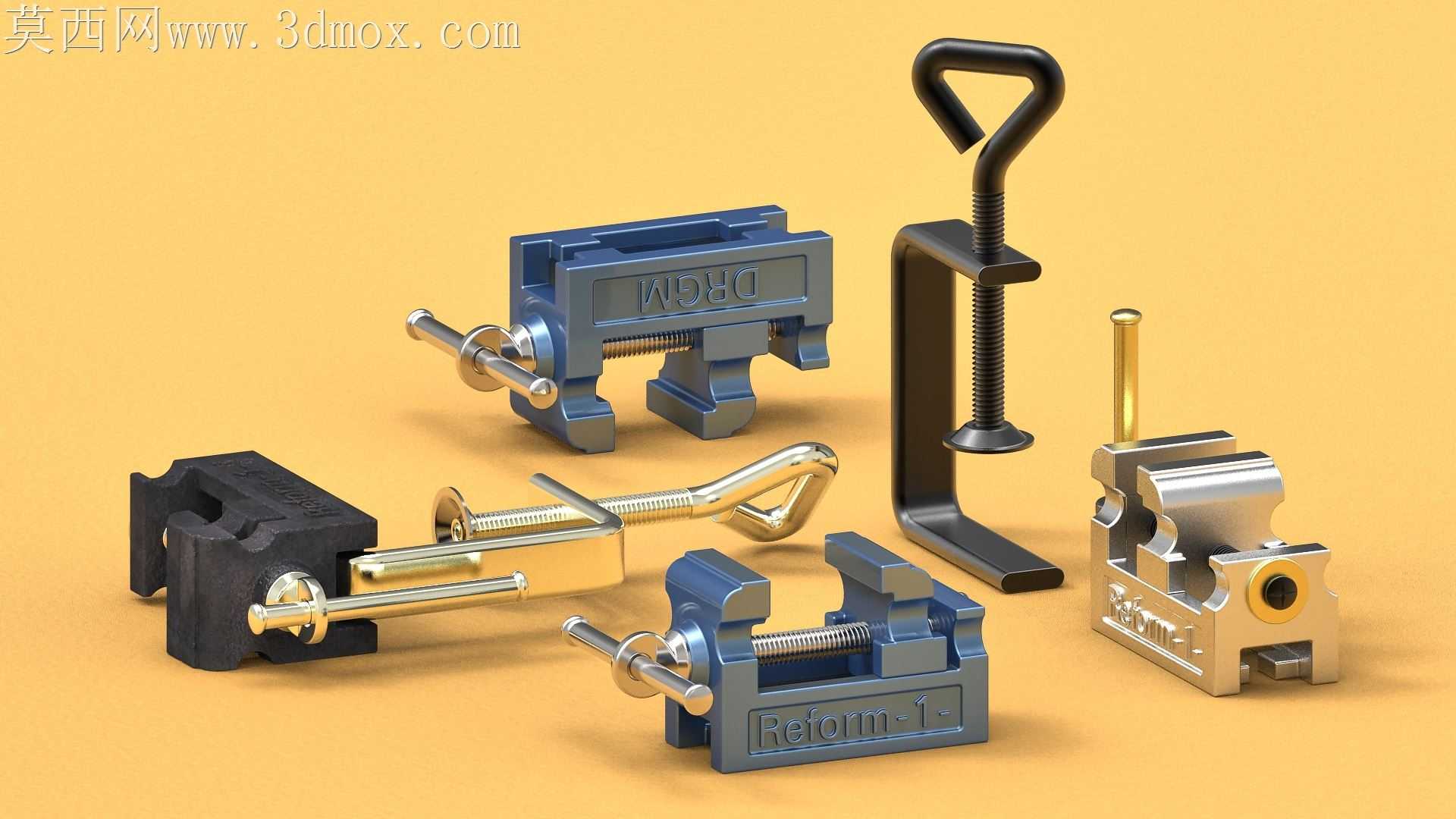

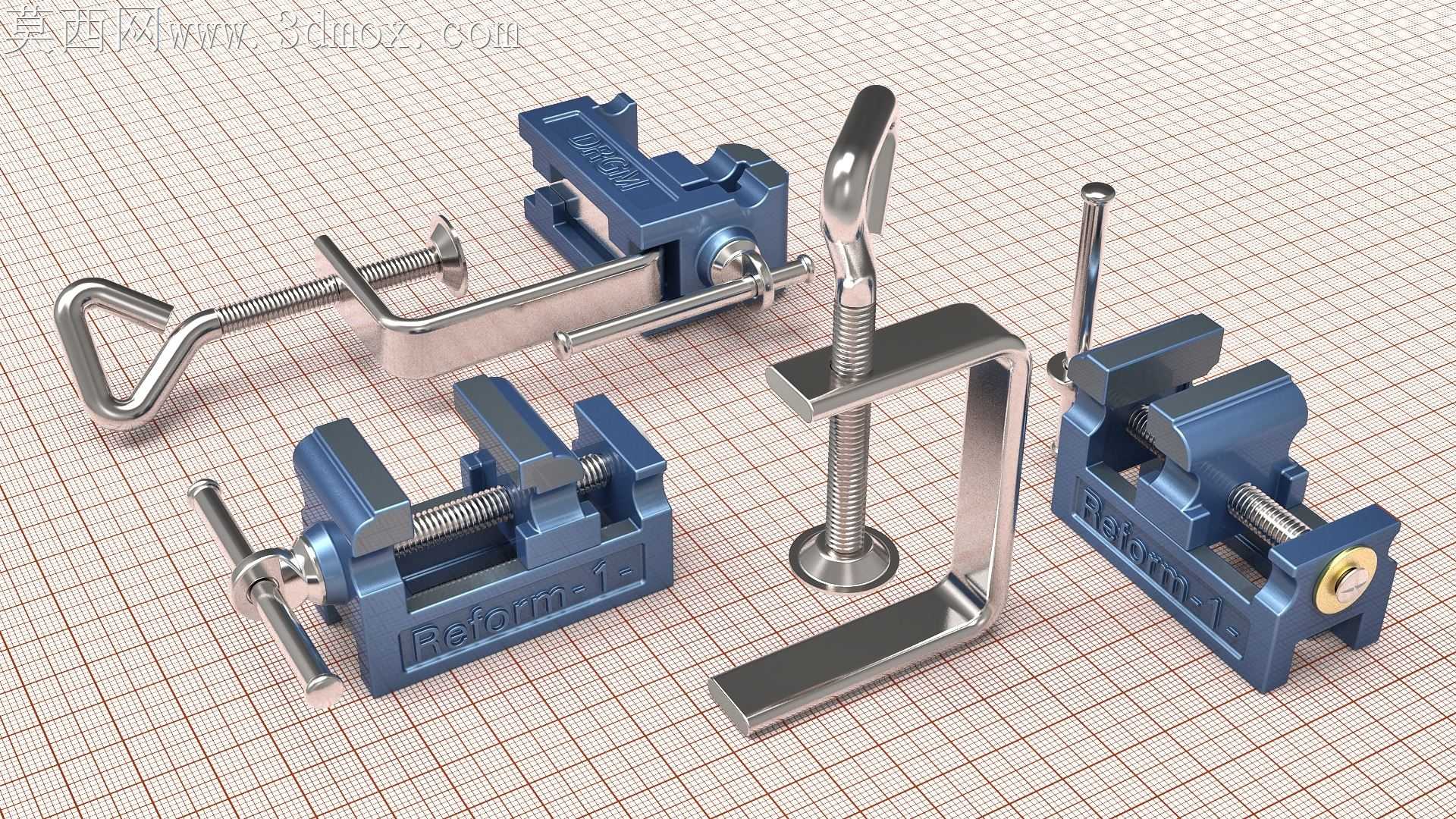

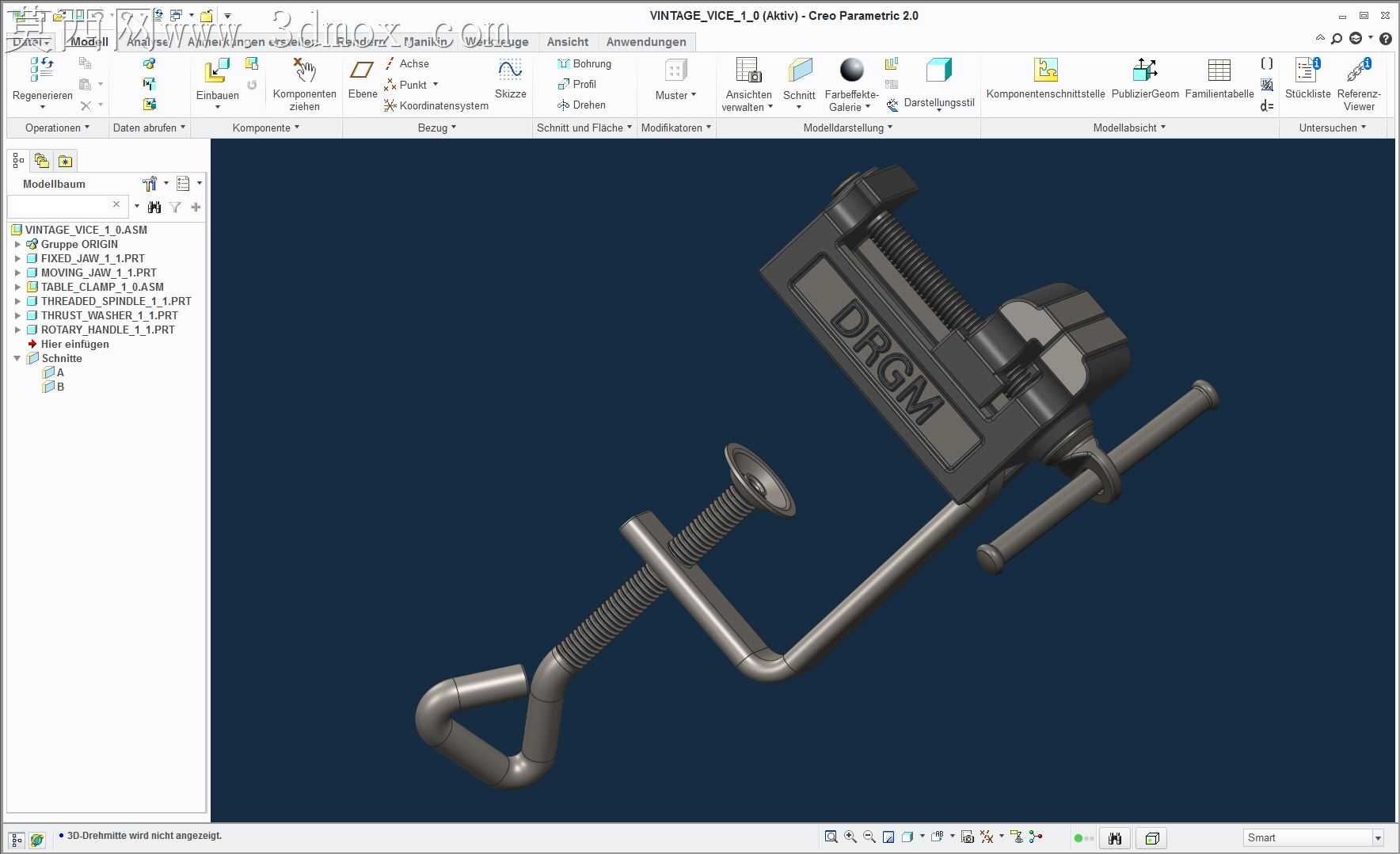

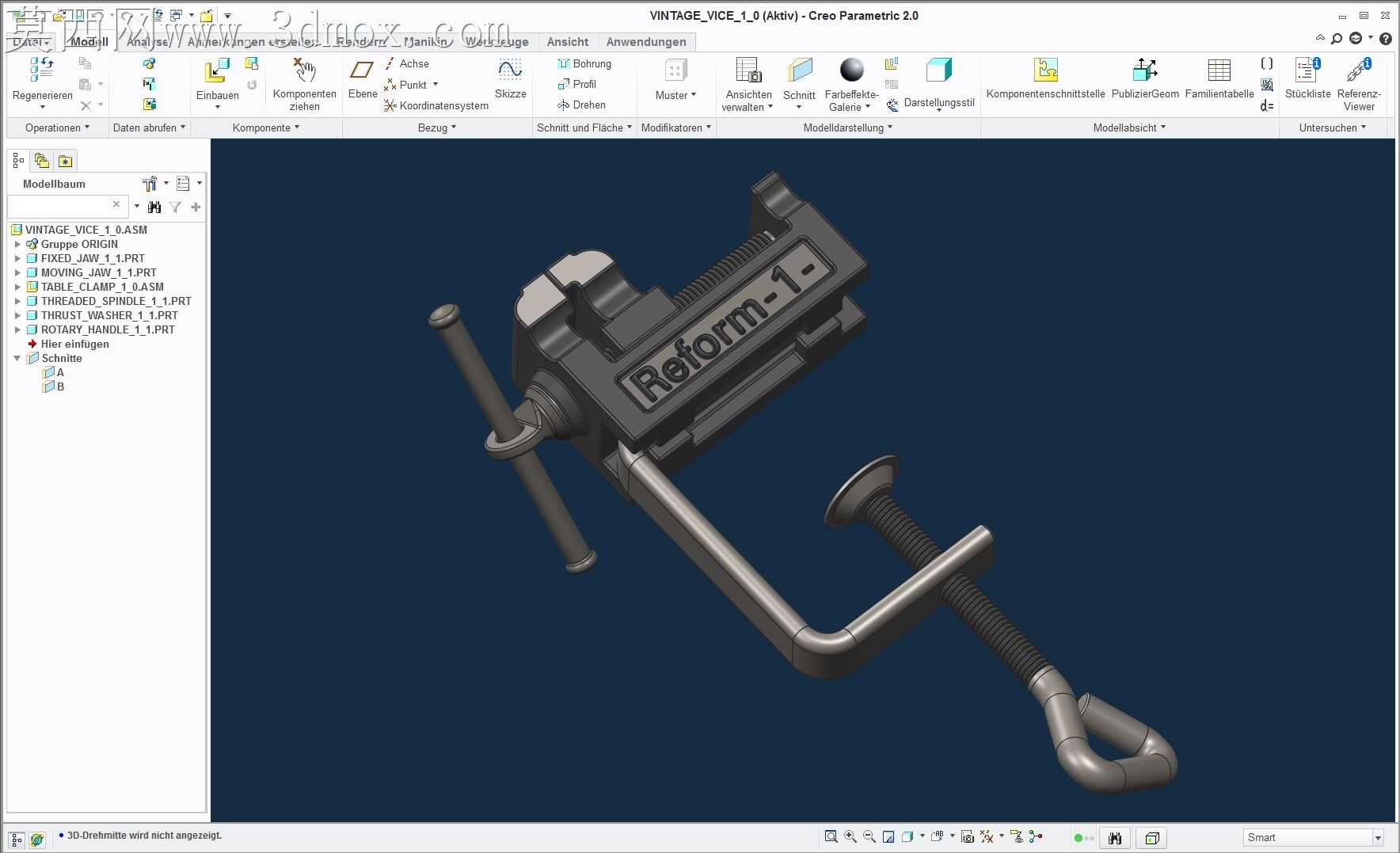

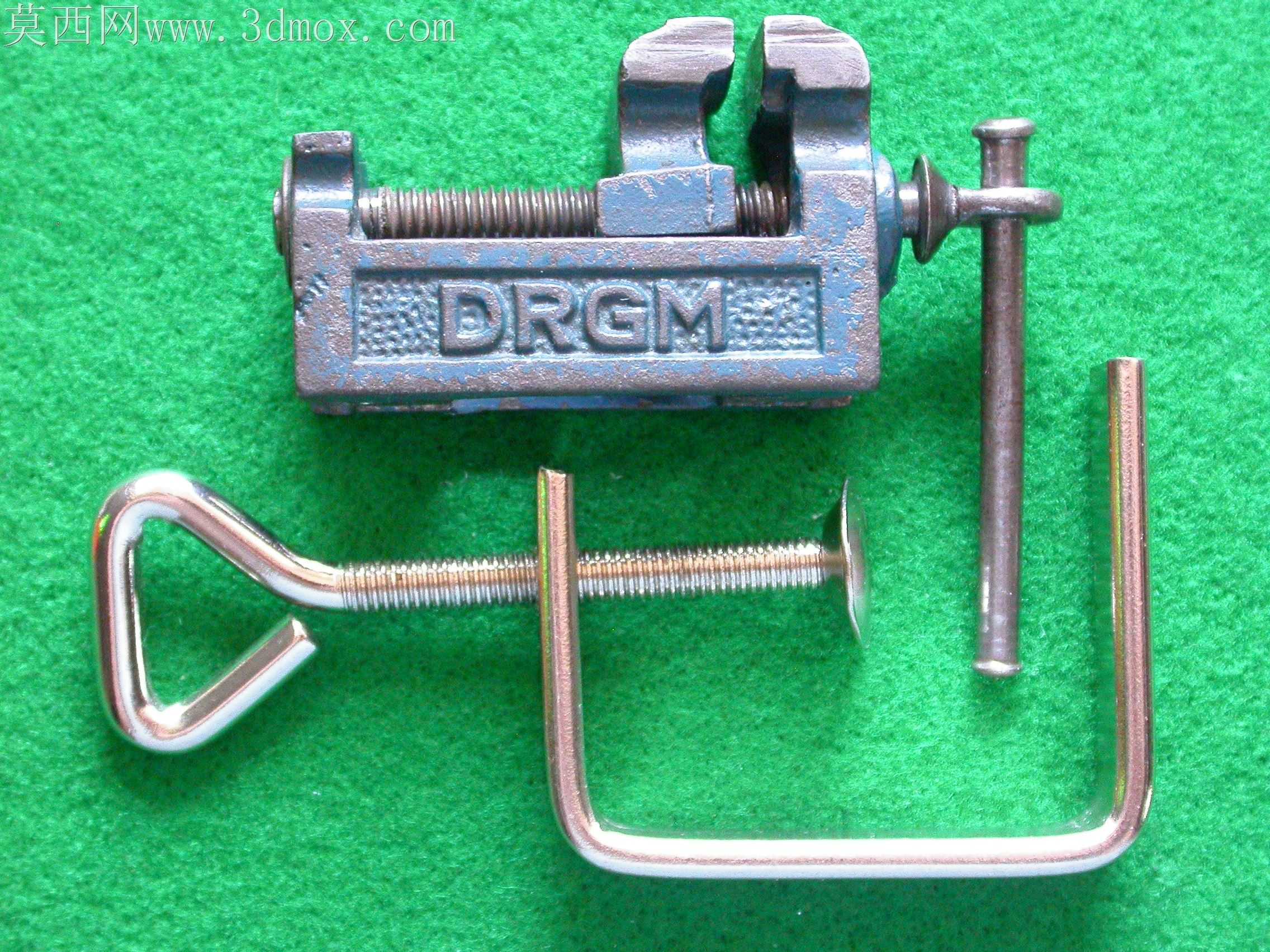

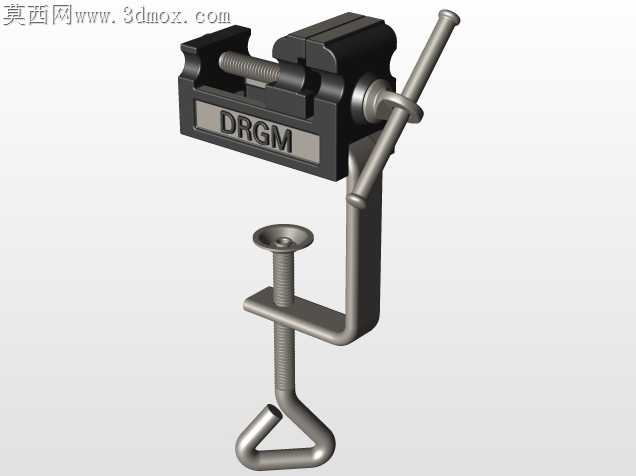

三款不同规格的台虎钳，钳口防滑齿的角度做了差异化处理，最小号的钳齿倾角设为82度，齿尖做了R0.1的圆角钝化，装夹软质塑料、木质样件时不会在工件表面留下过深的压痕；中号和大号的钳齿倾角调整为75度，齿尖保持锐边，装夹钢、铁类硬质零件时能提供足够的静摩擦力，铣削时不会出现工件打滑移位的情况。配套的G型夹，夹臂的受力截面做了变厚度设计，靠近丝杠承压点的位置厚度比臂身末端厚1.2mm，旋紧丝杠时夹臂的形变会均匀分布在整个臂身，不会在拐角处出现应力集中断裂的隐患，夹臂底部的承压盘做了球面自适应结构，哪怕被夹的工件表面有微小倾斜，承压盘也能自动贴合，不会出现点接触压伤工件表面的问题。

所有螺纹副都采用了中径公差带为6H/6g的配合参数建模，没有做理想化的零间隙配合，实际加工装配时，丝杠和螺母的配合间隙控制在0.01-0.03mm之间，既不会因为间隙过大出现钳口晃动，也不会因为间隙过小导致旋紧阻力过大、操作费力。丝杠端部的旋转手柄没有做一体化的刚性连接，而是预留了销轴的活动间隙，手柄可以绕销轴小角度摆动，不同握持角度的操作者都能找到顺手的施力位置，不会因为手柄角度固定，导致施力时手腕别扭、夹紧力不足。

钳身的铸造圆角全部统一为R2，没有出现过小的锐角结构，实际铸造生产时不会出现浇不足、冷隔的缺陷，后续去毛刺、喷塑处理时也不会出现锐角处涂层过薄、容易生锈的问题。固定钳身的安装孔做了沉头设计，安装到工作台面时，螺栓头完全沉入沉孔内，不会突出钳身底面，安装后钳身和工作台面完全贴合，装夹工件时不会出现钳身晃动的问题。

这套夹具组的每一处结构调整，都对应着实际加工、使用场景里的真实痛点，没有为了外观好看添加无意义的装饰结构，所有曲面、倒角、壁厚的设计，都服务于加工便利性、装夹稳定性和长期使用的耐用性，不管是用于小型加工坊的日常零件装夹，还是用于金工实训的教学演示，都能很好地适配使用需求。
