L-1011遥控飞机骨架结构设计方案

这套航模结构的设计，最初是面向遥控航空模型爱好者的自制需求，同时兼顾小批量原型验证的加工适配性，不管是个人玩家用桌面级3D打印制作零件，还是小型工坊用CNC设备切削轻木、层板构件，都能直接匹配现有加工流程，不需要额外做复杂的工艺转换。从实际使用场景来看，这类大比例遥控像真机，主要用于航模爱好者的户外飞行活动、航空科普教学的结构展示，也能作为小型无人机验证平台的载体，搭载轻量化的航拍、传感设备完成低空测试任务。

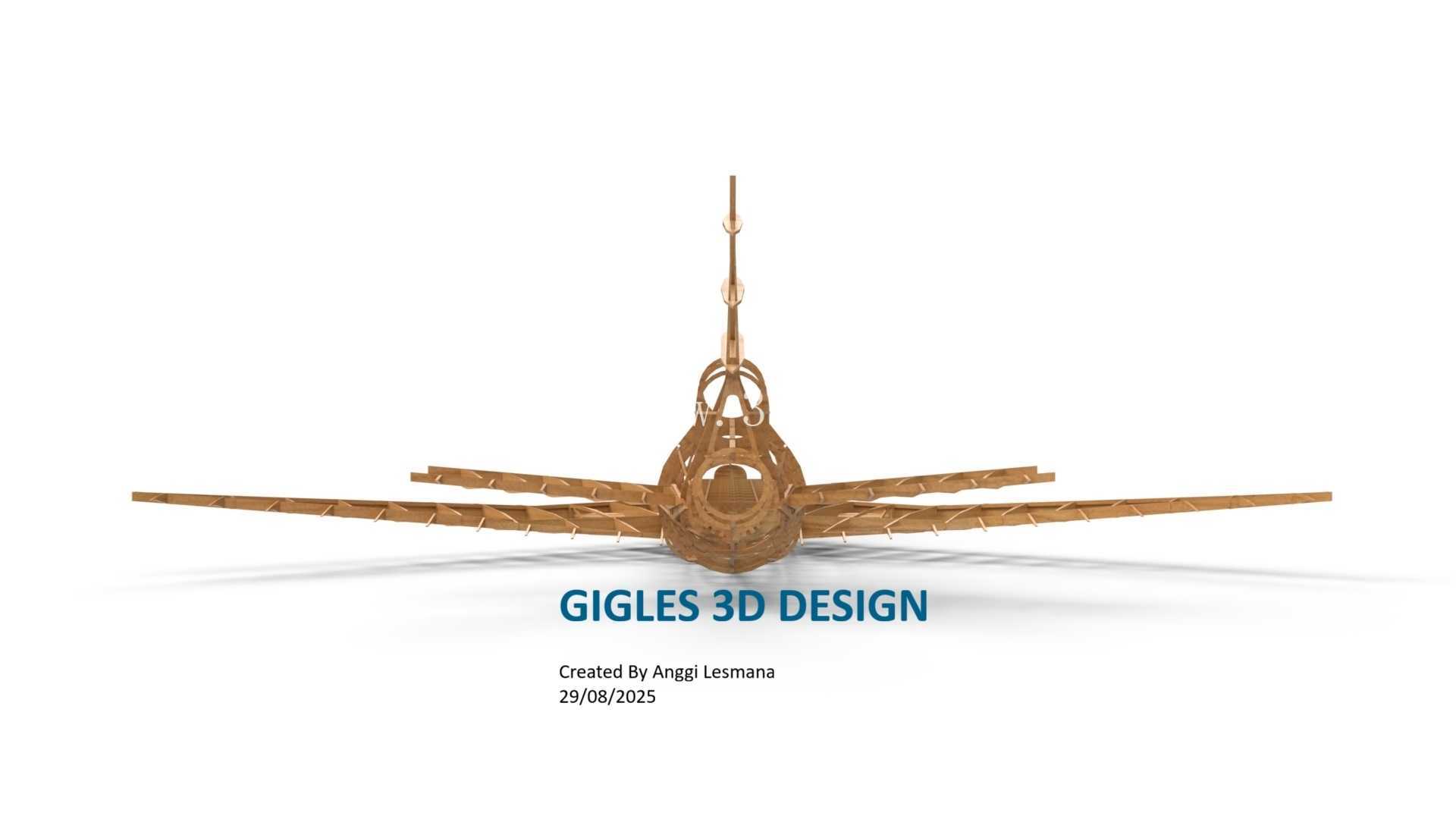

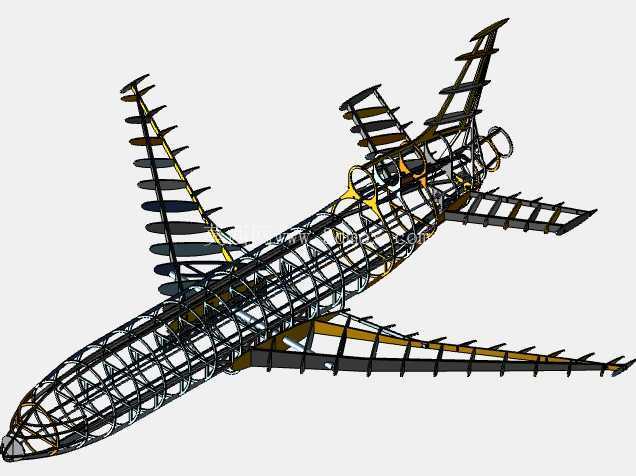

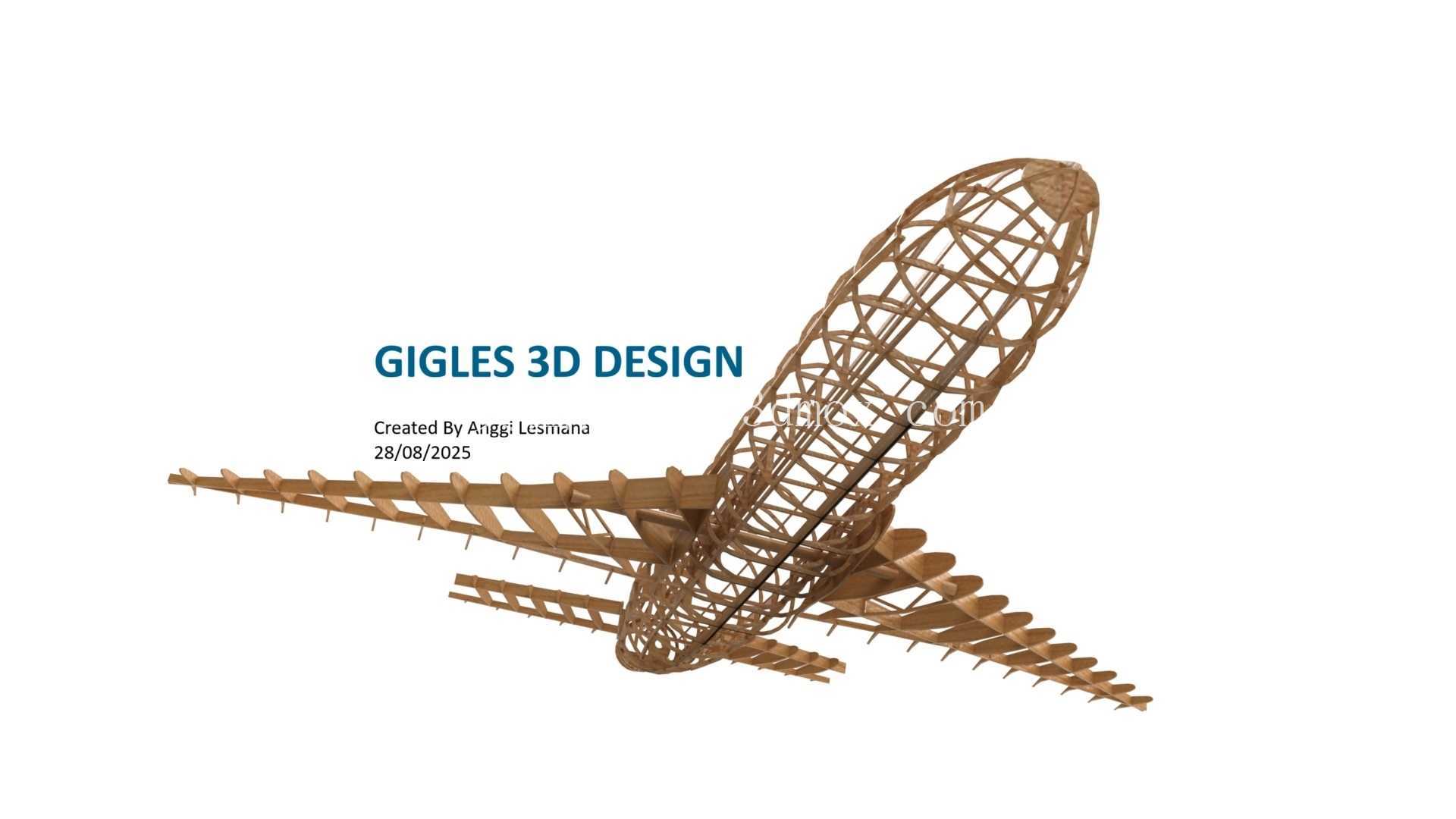

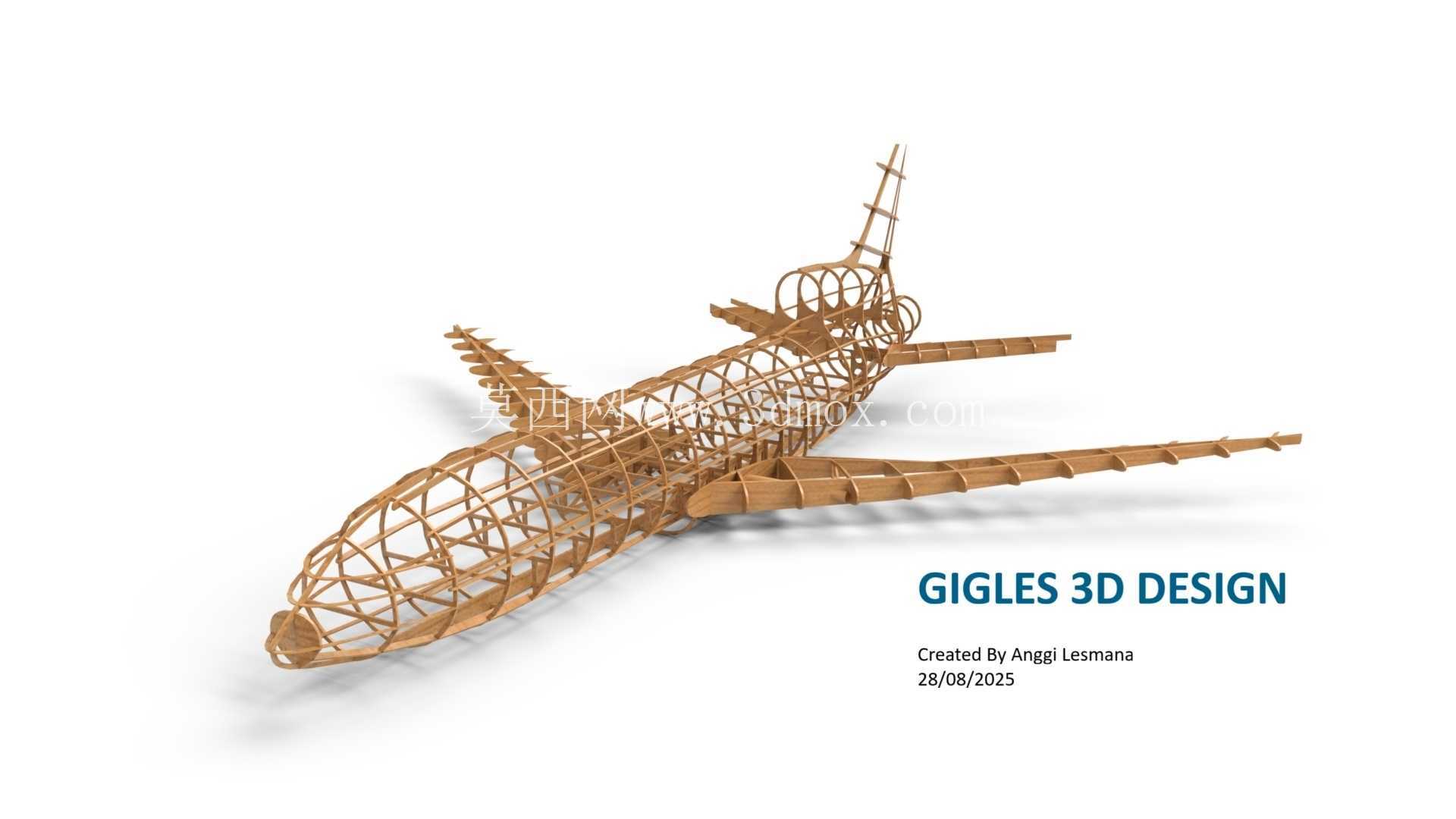

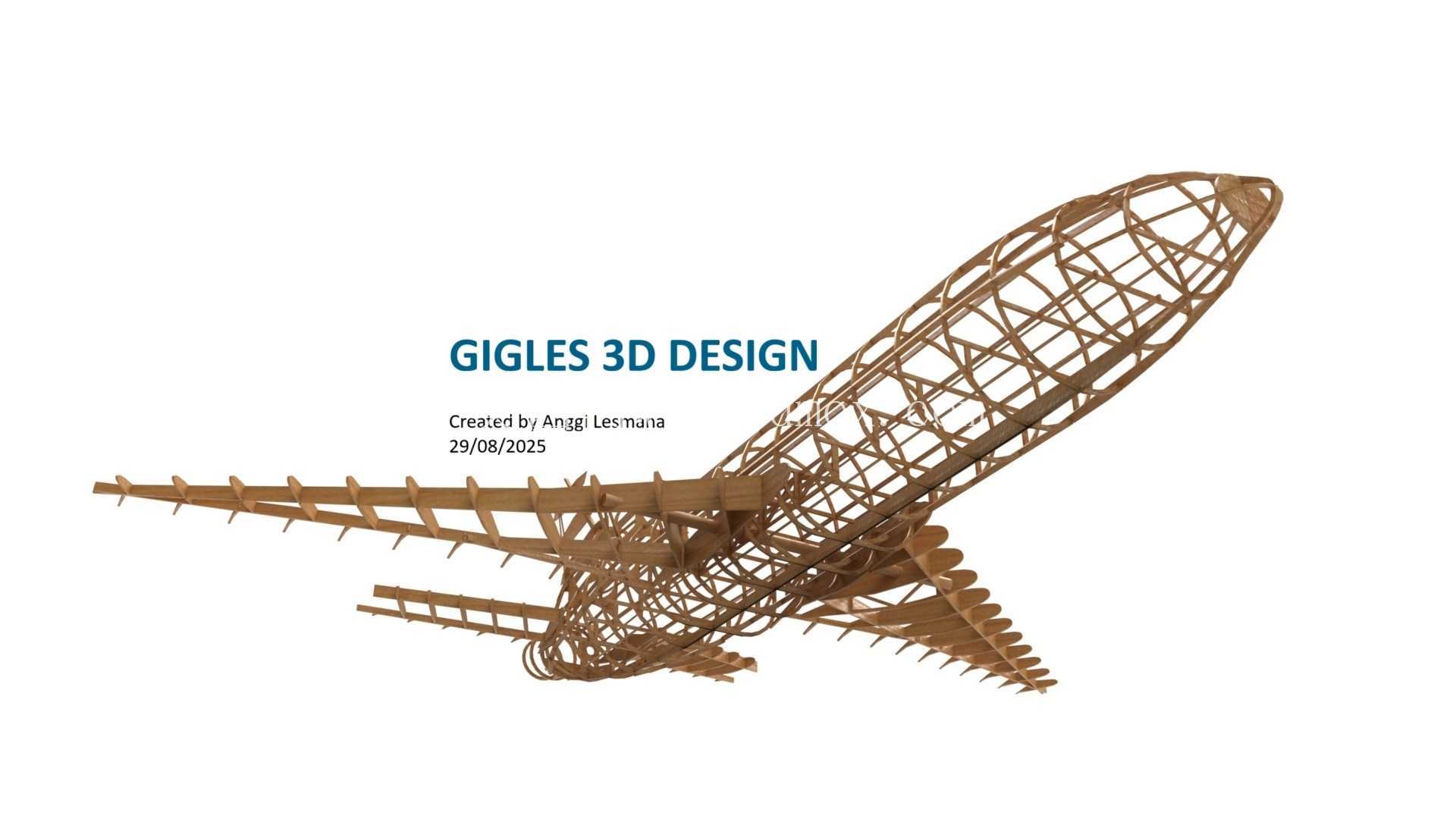

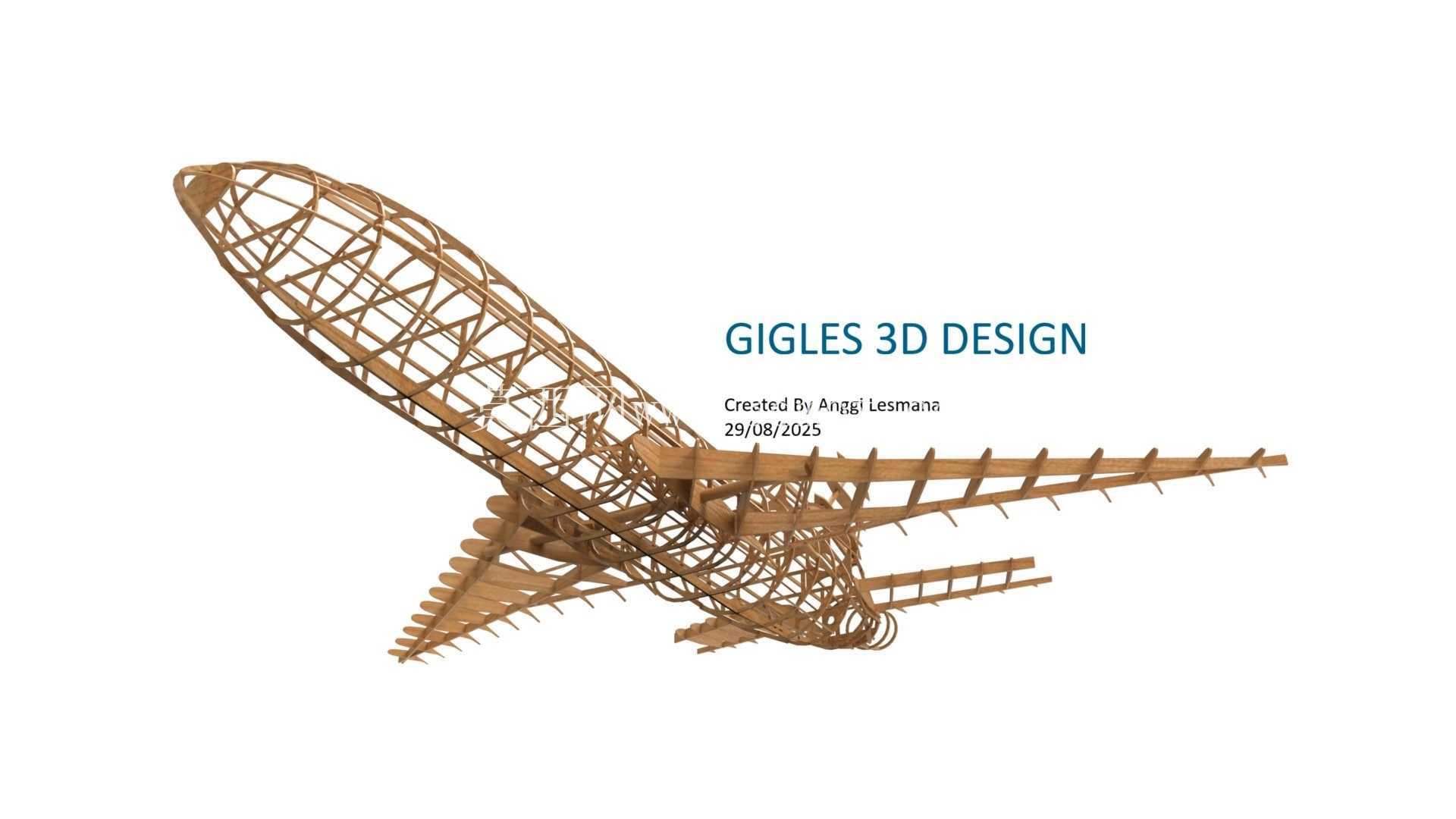

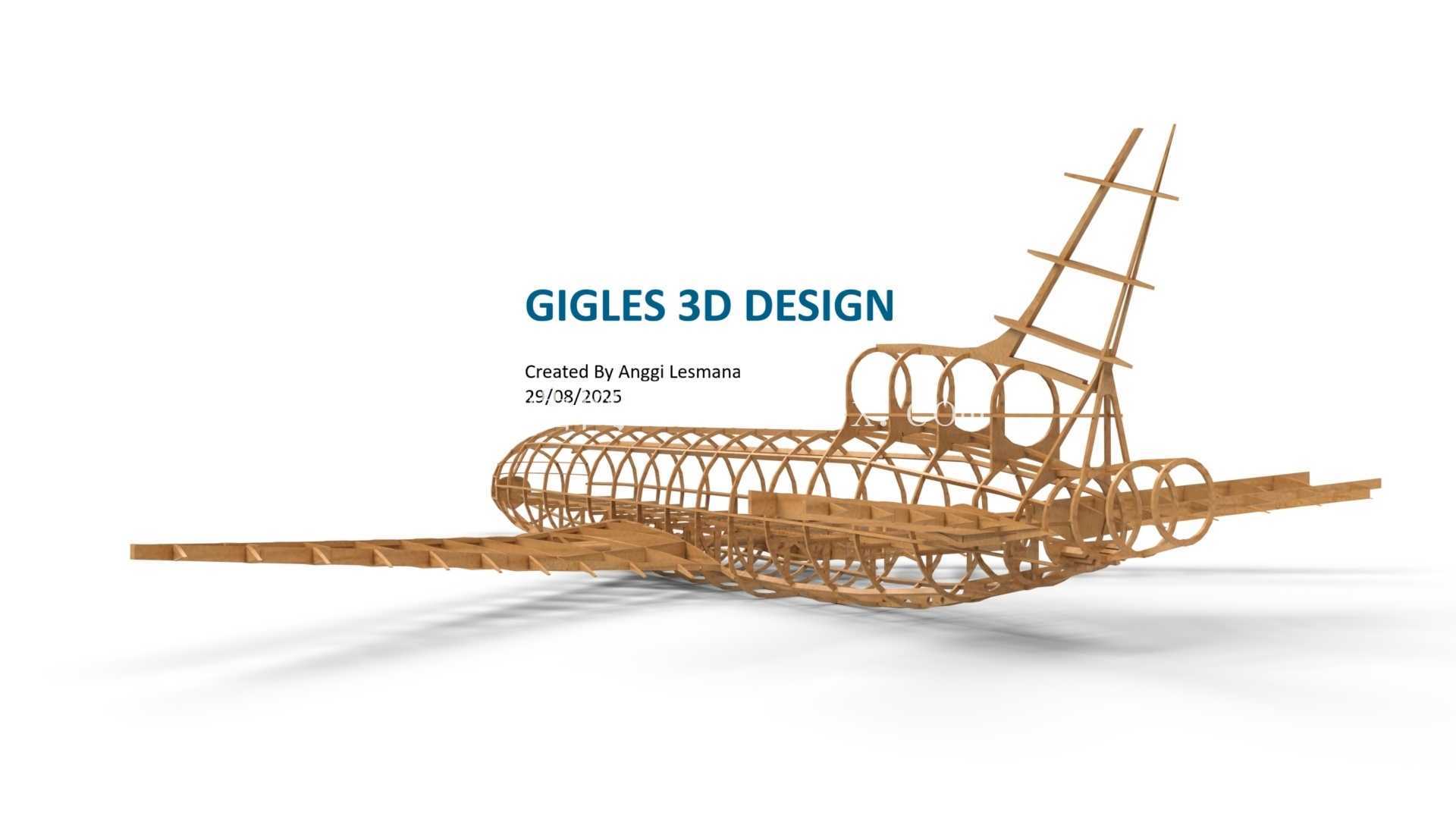

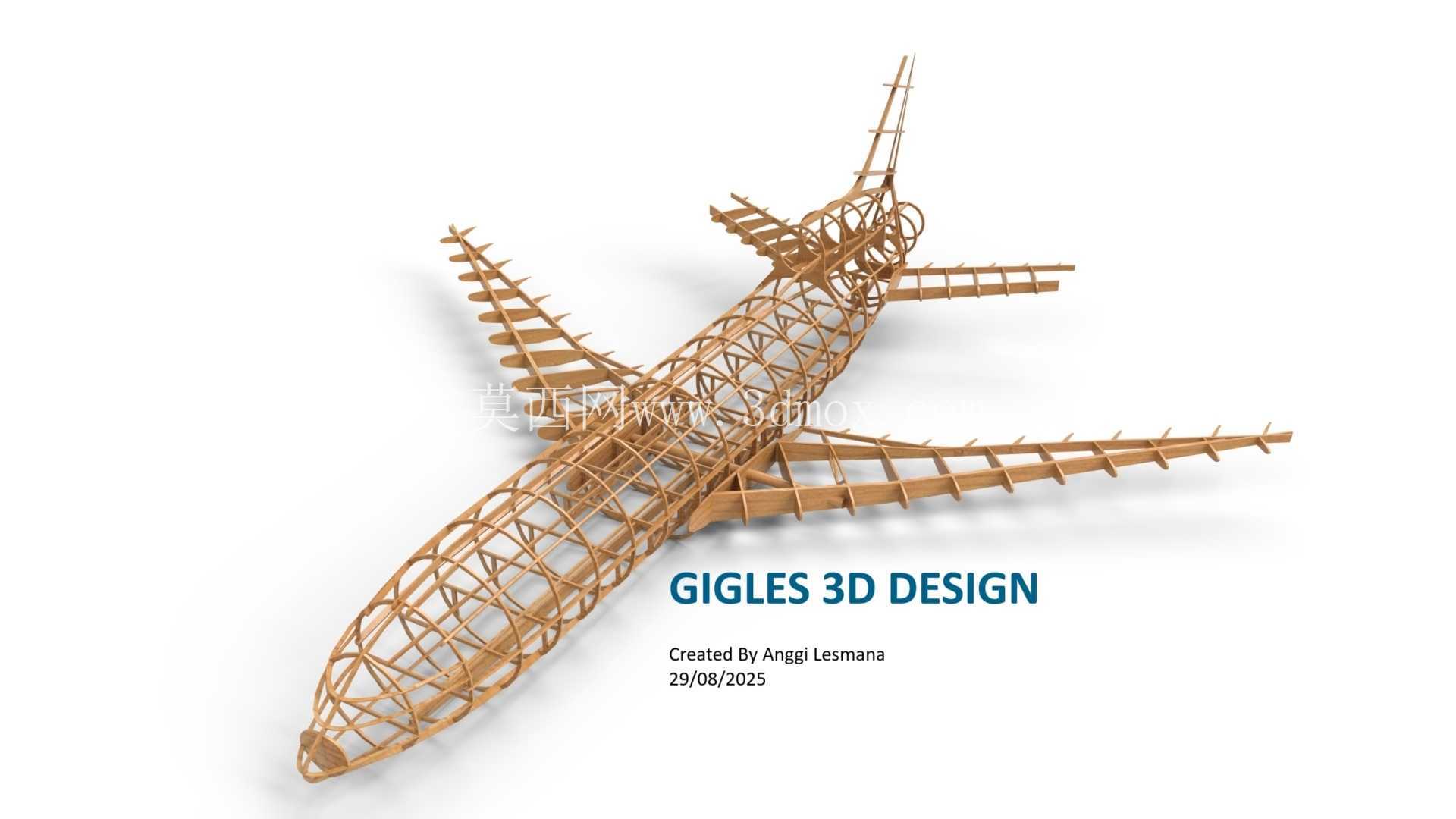

整个结构采用桁架式骨架设计思路，没有使用传统航模的蒙皮硬壳结构，而是用纵横交错的肋条、纵梁拼接成完整的受力框架，这种设计的核心优势是在保证整体结构强度的前提下，最大限度降低整机自重——对于遥控飞机来说，自重每降低10%，续航时间、机动灵活性都会有明显提升，同时也能降低起降阶段的结构冲击载荷。设计过程中，每一处构件的截面尺寸都经过受力校核：机身纵向的主承力梁采用连续贯通的布置方式，从机头雷达罩位置一直延伸到尾翼安装座，承担飞行过程中的弯曲、扭转载荷；横向的隔框按照机身气动外形的截面轮廓等距布置，既保证了机身外形的准确度，也为后续蒙皮粘贴提供了均匀的支撑点，避免蒙皮在飞行气动力作用下出现凹陷变形。

机翼部分的结构设计做了针对性的优化，翼肋按照选定的翼型曲线精准切削，每一片翼肋上都预留了翼梁穿装孔、舵机走线槽，机翼前缘做了加厚处理，应对飞行过程中可能遇到的碰撞、擦碰；后缘则设计了舵面铰接的安装位，不需要额外加装复杂的连接构件，直接将预制的副翼、襟翼构件通过合页固定即可完成装配。尾翼部分的垂尾、平尾都采用和机翼一致的桁架结构，安装位置和机身主承力框架直接连接，保证操纵力矩传递的直接性，避免飞行过程中尾翼出现震颤影响操纵精度。

从安装边界来看，整个骨架的机头位置预留了足够的设备安装空间，可以容纳标准尺寸的航模电机、电调、电池组以及遥控接收机，隔框上预先设计了扎带穿装孔、设备安装座的固定孔位，玩家装配时不需要自行打孔修改结构；起落架的安装位置做了局部加强，额外增加了斜向支撑肋条，能够承受起降过程中的冲击载荷，避免硬着陆时起落架刺穿机身结构。所有构件的连接位置都设计了定位榫头，装配时不需要复杂的夹具定位，只需要按照榫卯位置拼接，再用专用航模胶水粘接即可保证装配精度，即使是没有太多制作经验的爱好者，也能在短时间内完成整机组装，不会出现因为定位偏差导致的机身外形扭曲、机翼安装角偏差等影响飞行性能的问题。

考虑到不同加工方式的公差特性，所有拼接位置都预留了0.2mm的装配间隙，不管是3D打印的PLA、ABS零件，还是CNC加工的木质、亚克力零件，都能顺利装配，不需要反复打磨修配。结构上还做了模块化设计，机翼、尾翼都可以和机身快速拆分，方便日常运输携带，不需要每次外出飞行都携带整架完成的飞机，到飞行场地后只需要简单插接即可完成组装，拆分后的部件尺寸可以适配常规的航模收纳包，降低了携带难度。

在气动外形的还原上，整个骨架的外轮廓完全参照L-1011客机的真实比例缩放，机身的长细比、机翼的后掠角、发动机吊舱的安装位置都和真机保持一致，后续只需要在骨架外覆盖轻木片或者热缩蒙皮，就能得到高度仿真的像真机外形，不需要再对外形做额外的修整。发动机吊舱的骨架也做了一体化设计，和机翼主承力梁直接连接，既可以安装仿真的发动机外壳做静态展示，也可以在吊舱位置加装前拉电机，做成多发动力布局的航模，满足不同玩家的动力配置需求。

整个结构的受力传递路径非常清晰，飞行过程中机翼产生的升力通过翼梁传递到机身隔框，再分散到整个机身结构，最终传递到尾翼、设备安装位置，不会出现局部应力集中导致的结构断裂问题；所有构件的受力方向都和材料的纤维方向保持一致，对于木质加工的零件来说，这种布置方式能最大限度发挥材料的强度优势，避免出现木纹方向受力导致的零件断裂。对于结构设计从业者来说，这套骨架的设计思路也可以迁移到其他小型无人飞行器、航空验证模型的结构设计中，桁架式的轻量化结构方案，在保证强度的前提下降低自重的设计逻辑，对于小型航空装备的结构优化有很强的参考价值。
