民用窄体客机前起落架结构三维设计

项目分类:飞机 发布时间:2026-06-01 ID:1169642
  • 民用窄体客机前起落架结构三维设计
  • 民用窄体客机前起落架结构三维设计
  • 民用窄体客机前起落架结构三维设计
  • 民用窄体客机前起落架结构三维设计
  • 民用窄体客机前起落架结构三维设计
  • 民用窄体客机前起落架结构三维设计

前起落架作为民用客机地面滑行、起降阶段的核心承力部件,其结构设计直接关联飞机地面操纵稳定性与起降安全冗余。不同于主起落架承担主要着陆冲击载荷的功能定位,前起落架除了承受飞机前机身的静态重量、着陆瞬间的纵向冲击载荷外,还集成了地面转向操纵机构,需要在滑行阶段响应飞行员的转向输入,实现飞机在跑道、滑行道上的方向控制,同时还要具备足够的纠偏能力,抵消侧风着陆、轮胎不对称磨损带来的偏航力矩。

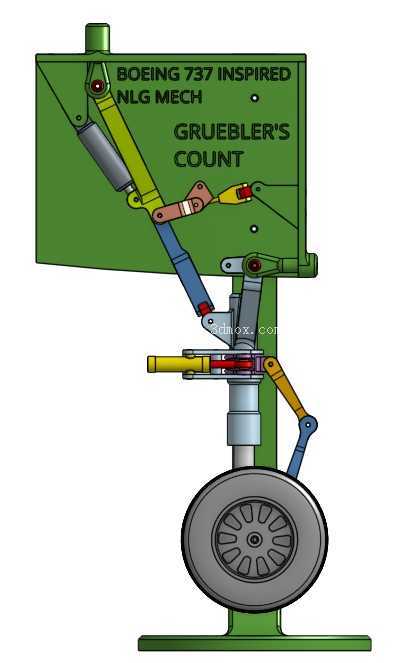

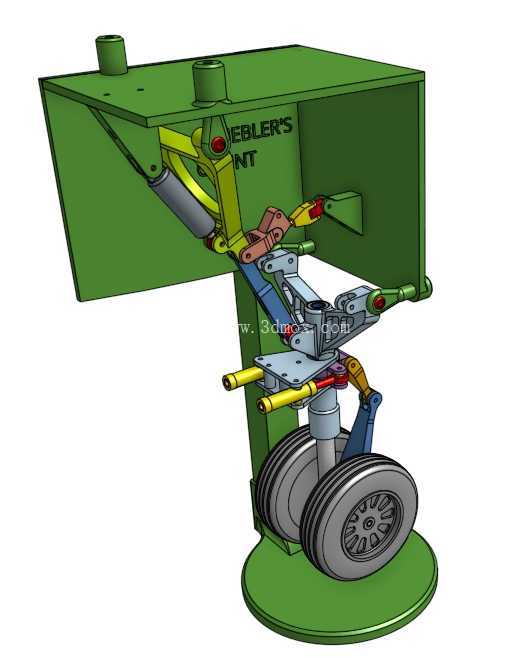

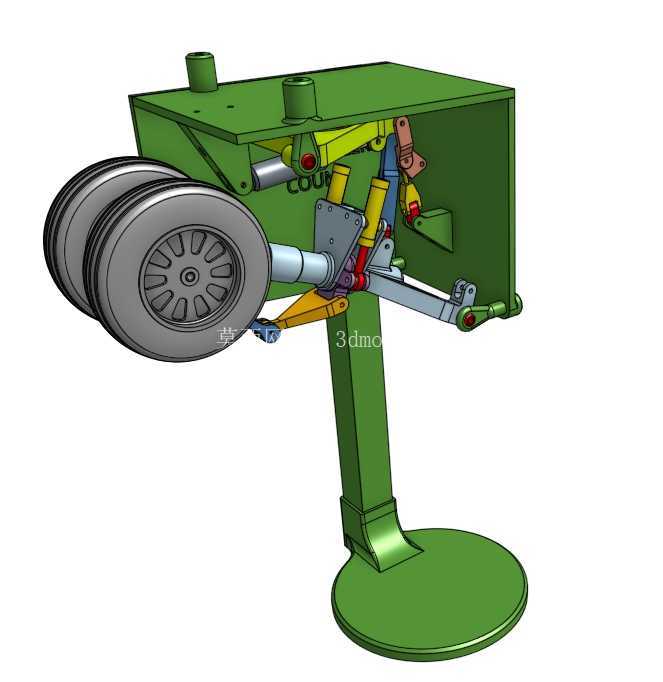

从结构布局来看,该前起落架采用经典的支柱式套筒结构,油气减震器作为核心承力构件集成在主支柱内部,这种布局的优势在于结构传力路径直接,减震支柱同时承担轴向载荷与转向扭矩传递,不需要额外设置复杂的转向连杆机构,能够有效压缩起落架的收纳体积,适配窄体客机前机身下方的起落架舱安装边界。主支柱上端通过铰接耳片与机身承力框连接,铰接点的位置设计需要匹配起落架收放作动筒的行程参数,保证收起时机轮能够完全收入舱内,放下时能够可靠锁止,锁止机构的触发位置经过反复校核,避免飞行过程中出现意外放下、着陆阶段锁止失效的风险。

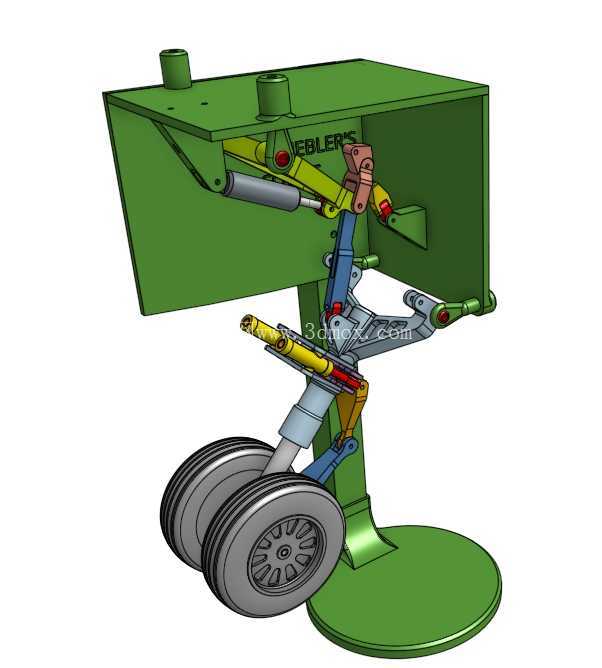

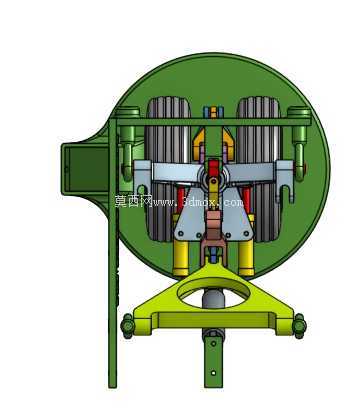

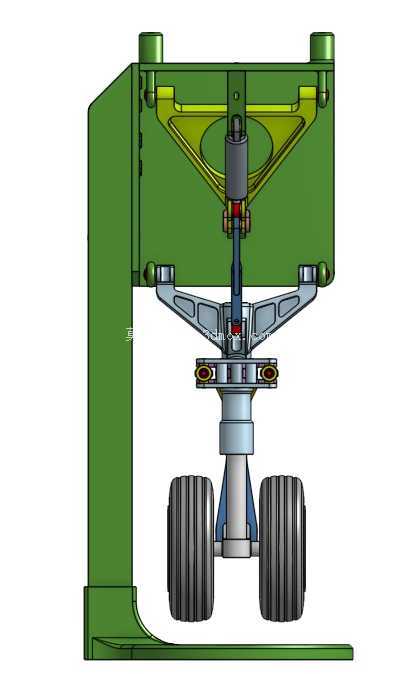

机轮组件采用双轮并列布局,这种设计一方面能够降低单个轮胎的接地比压,减少对跑道道面的压强要求,适配更多等级的机场跑道;另一方面双轮布局能够在单胎爆胎的极端工况下保留部分方向控制能力,提升地面滑行的故障冗余。轮轴与减震支柱下端的连接部位设置有扭矩臂结构,扭矩臂分为上下两段,分别固定在减震支柱的内筒与外筒上,既能够允许减震支柱在着陆冲击时沿轴向伸缩吸收能量,又能够传递转向扭矩,保证机轮转动角度与操纵输入完全同步,不会出现支柱内筒跟随机轮转动、损伤液压管路与收放机构的问题。

转向机构的作动筒布置在主支柱上部,通过传动摇臂连接到减震支柱的转动套上,作动筒的行程参数对应机轮左右最大转向角度,角度范围经过地面滑行轨迹仿真验证,能够满足飞机在标准宽度滑行道上完成180度掉头的最小转弯半径要求,同时在转向极限位置设置有机械限位块,避免作动筒超行程导致结构损坏。起落架的下位锁采用弹簧加载的机械锁钩结构,当起落架放下到指定位置时锁钩自动扣合,需要收起时通过液压作动筒解锁,这种机械锁结构的可靠性远高于纯液压锁止方案,即使液压系统出现压力损失,也能够保证起落架在着陆阶段保持锁止状态。

在安装边界的设计校核中,需要重点考虑起落架收放过程中的运动包络,避免与周边的航电设备舱、液压管路、前起落架舱门结构发生运动干涉,尤其是减震支柱在最大压缩行程下的最低点位置,需要与机身蒙皮、舱门结构保留足够的安全间隙,防止着陆冲击过程中出现结构碰撞。轮胎与机身结构的间隙还要考虑低温环境下轮胎形变、刹车组件热膨胀带来的尺寸变化,预留足够的形变余量。

从实际应用场景出发,该前起落架的结构强度需要满足多种极端工况的载荷要求:包括最大着陆重量下的垂直冲击工况、高速滑跑阶段的前轮摆振工况、侧风着陆时的侧向载荷工况、牵引作业时的纵向牵引载荷工况。摆振抑制是前起落架设计的核心难点之一,除了在转向机构中设置液压减摆阻尼器外,结构本身的刚度匹配也经过反复优化,通过调整支柱的抗弯刚度、扭矩臂的扭转刚度,将系统的固有频率错开地面激励的频率范围,避免高速滑跑时出现共振摆振,导致轮胎异常磨损、结构疲劳损伤。

细节设计上,起落架所有铰接点都采用自润滑轴承,降低日常维护的润滑频次,轴承的密封结构能够阻挡跑道上的砂石、雨水进入铰接面,减少磨粒磨损,提升部件的使用寿命。轮轴部位集成有刹车系统的安装接口,虽然前起落架的刹车力矩远小于主起落架,但在低速滑行、停机刹车阶段仍然承担部分制动功能,刹车扭矩通过轮轴传递到主支柱结构,连接部位的剪切强度经过冗余设计,能够承受最大刹车力矩下的载荷冲击。收放作动筒的铰接点位置经过优化,能够利用起落架自身的重力辅助放下,即使在液压系统完全失效的情况下,也能够通过应急释放机构打开上位锁,让起落架依靠重力落到放下位置并完成锁止,这一设计是民航适航条款中的强制要求,直接关系到飞机的应急着陆安全。
