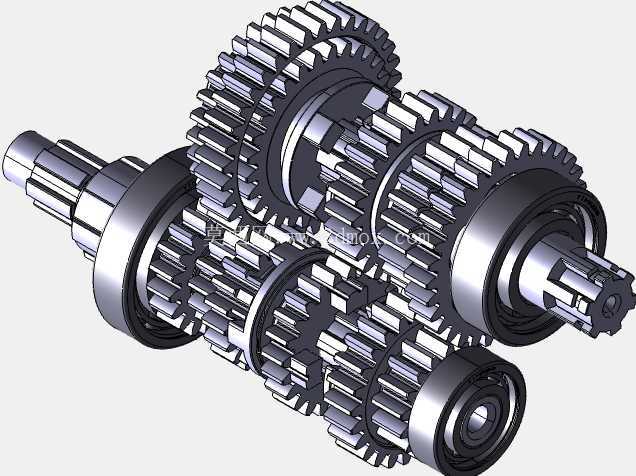

125cc摩托车变速箱齿轮轴组装配结构

　　这套轴齿装配结构主要适配小排量跨骑式摩托车的动力传输场景，直接对接发动机曲轴输出端与后轮传动链轮，承担行驶过程中不同工况下的转速扭矩匹配职责。日常通勤场景下，车辆频繁启停、低速蠕行时需要大扭矩输出，高速巡航时需要降低发动机转速减少磨损，这套变速机构通过不同齿数比的齿轮副啮合切换，实现多档位动力转换，覆盖从起步爬坡到高速行驶的全工况动力需求。整套结构采用定轴式齿轮传动布局，输入轴与输出轴平行布置，多组常啮合斜齿轮套设在轴体上，通过换挡拨叉推动结合齿圈实现不同齿轮副的动力锁止，相比滑动齿轮换挡结构，常啮合设计能大幅降低换挡打齿风险，提升齿轮使用寿命，斜齿轮的螺旋角设计也能让啮合过程更平稳，降低传动噪音，适配摩托车日常行驶的NVH需求。

　　从设计逻辑来看，建模过程中优先还原了轴齿的安装边界尺寸，输入轴的花键端尺寸完全匹配发动机离合器从动盘的安装公差，输出轴的末端花键对应传动链轮的配合尺寸，轴上各齿轮的安装轴肩高度、卡环槽位置都严格按照实际装配公差设置，确保各齿轮在轴上的轴向定位准确，不会出现运转过程中的轴向窜动。齿轮建模过程中没有简化齿廓参数，每一组齿轮的模数、压力角、螺旋角都按照实际传动比匹配，齿向修形参数也做了还原，能直观呈现啮合过程中的接触斑点位置，方便设计人员校核不同档位下的齿轮啮合重合度，避免出现根切、啮合干涉等问题。

　　轴系的支撑位置预留了轴承安装位，两端的轴承档直径公差按照深沟球轴承的配合要求设置，装配后轴承内圈与轴过盈配合，外圈与变速箱箱体轴承孔过渡配合，确保高速运转时轴系的径向跳动控制在合理范围内。各档位齿轮的齿数搭配经过传动比匹配，一档传动比最大，满足起步、爬坡时的扭矩放大需求，最高档传动比小于1，实现超速传动，降低高速巡航时的发动机转速，减少燃油消耗与发动机磨损。换挡机构的结合齿与同步器位置也做了准确还原，能直观呈现换挡过程中拨叉的移动行程、结合齿的啮合长度，方便校核换挡过程中是否存在脱档、挂档不到位的风险。

　　整套结构的外形尺寸完全适配125cc排量摩托车的变速箱箱体安装空间，轴系的中心距、各齿轮的最大回转半径都经过校核，装配后不会与箱体内壁、其他周边部件发生运动干涉，可直接用于变速箱的结构教学、装配工艺模拟，也能作为同排量车型变速机构改型设计的参考基础，帮助设计人员快速完成轴系布局、齿轮参数匹配的前期验证，减少实物打样的迭代次数。
