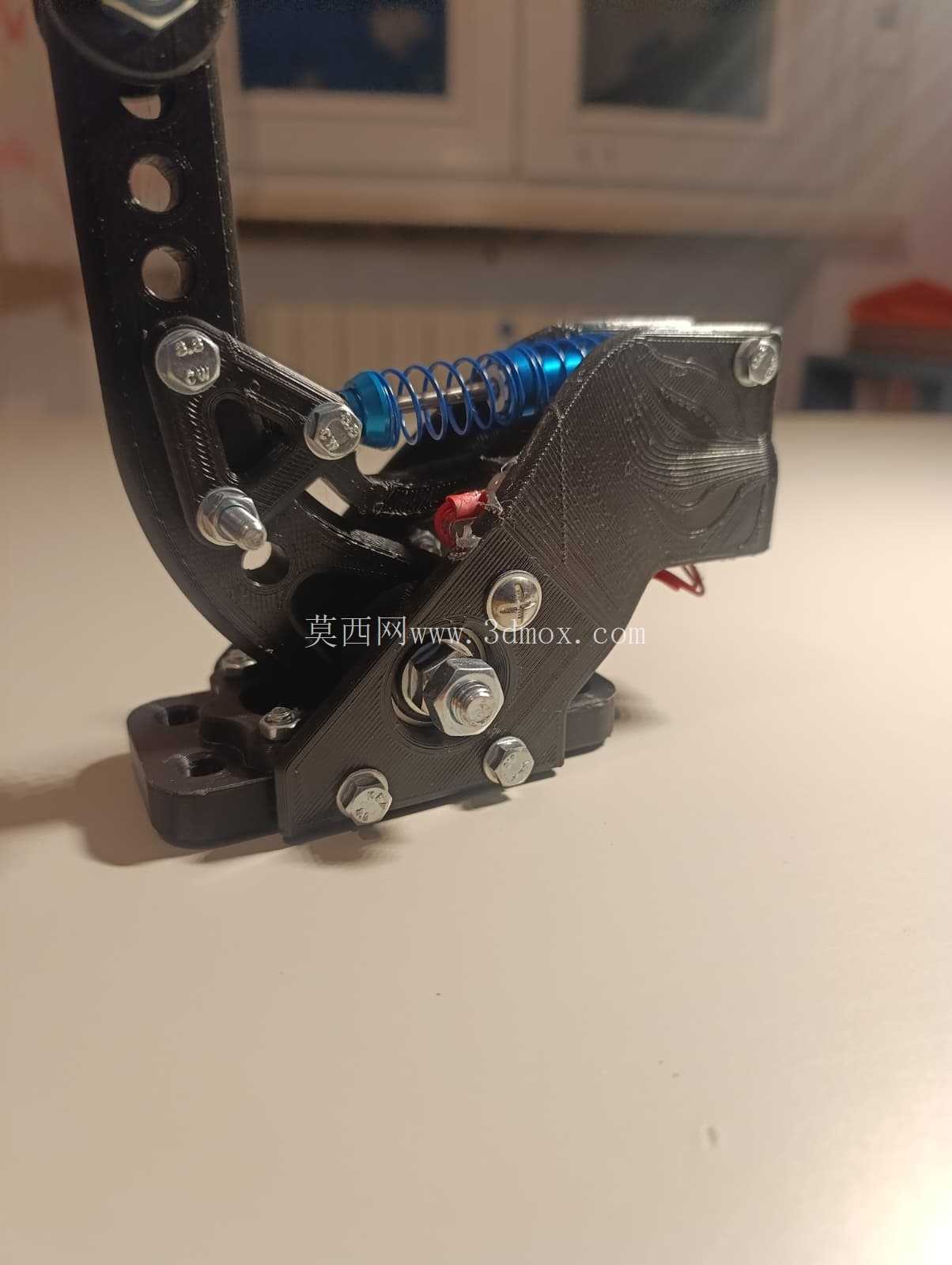

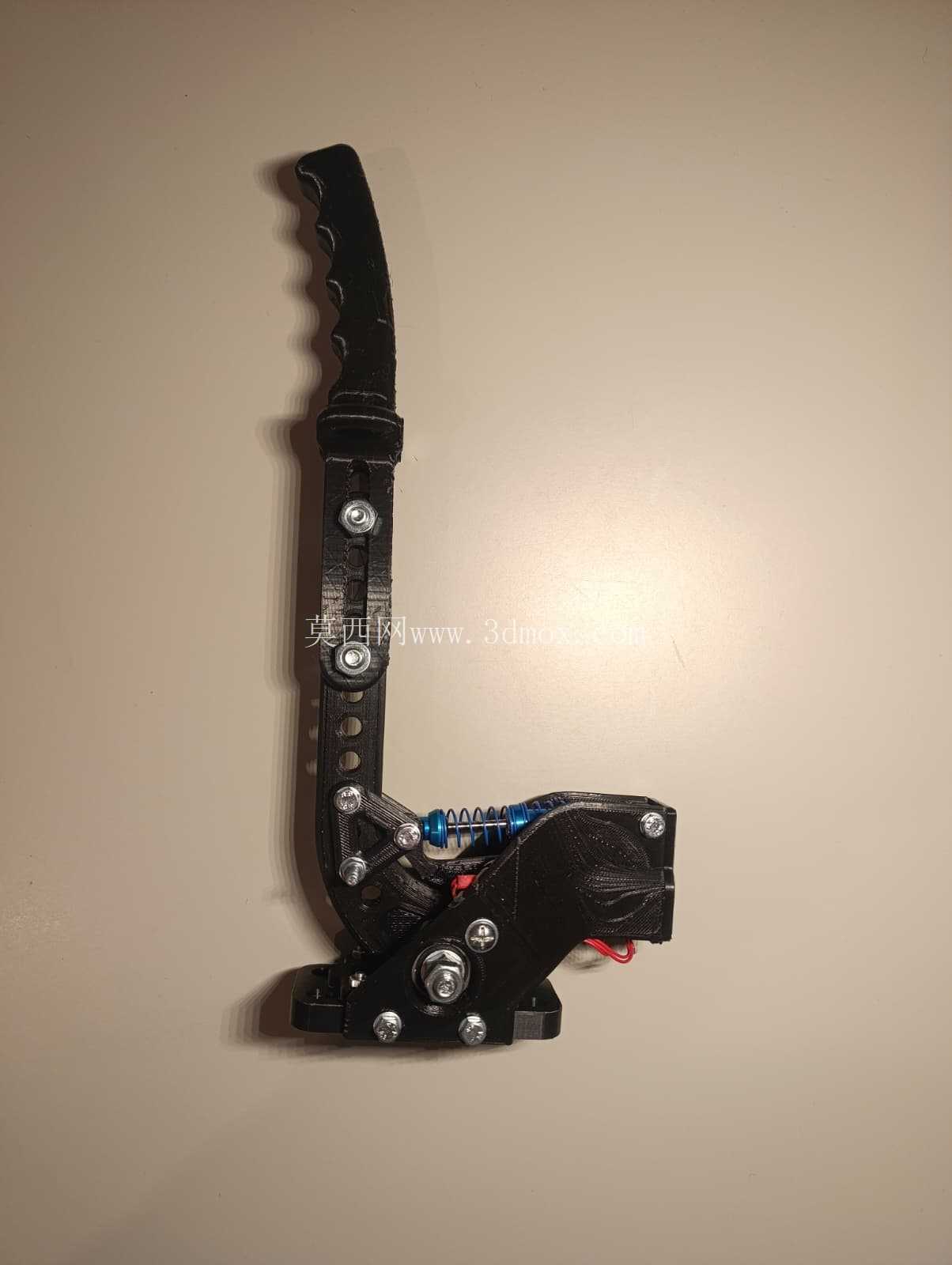

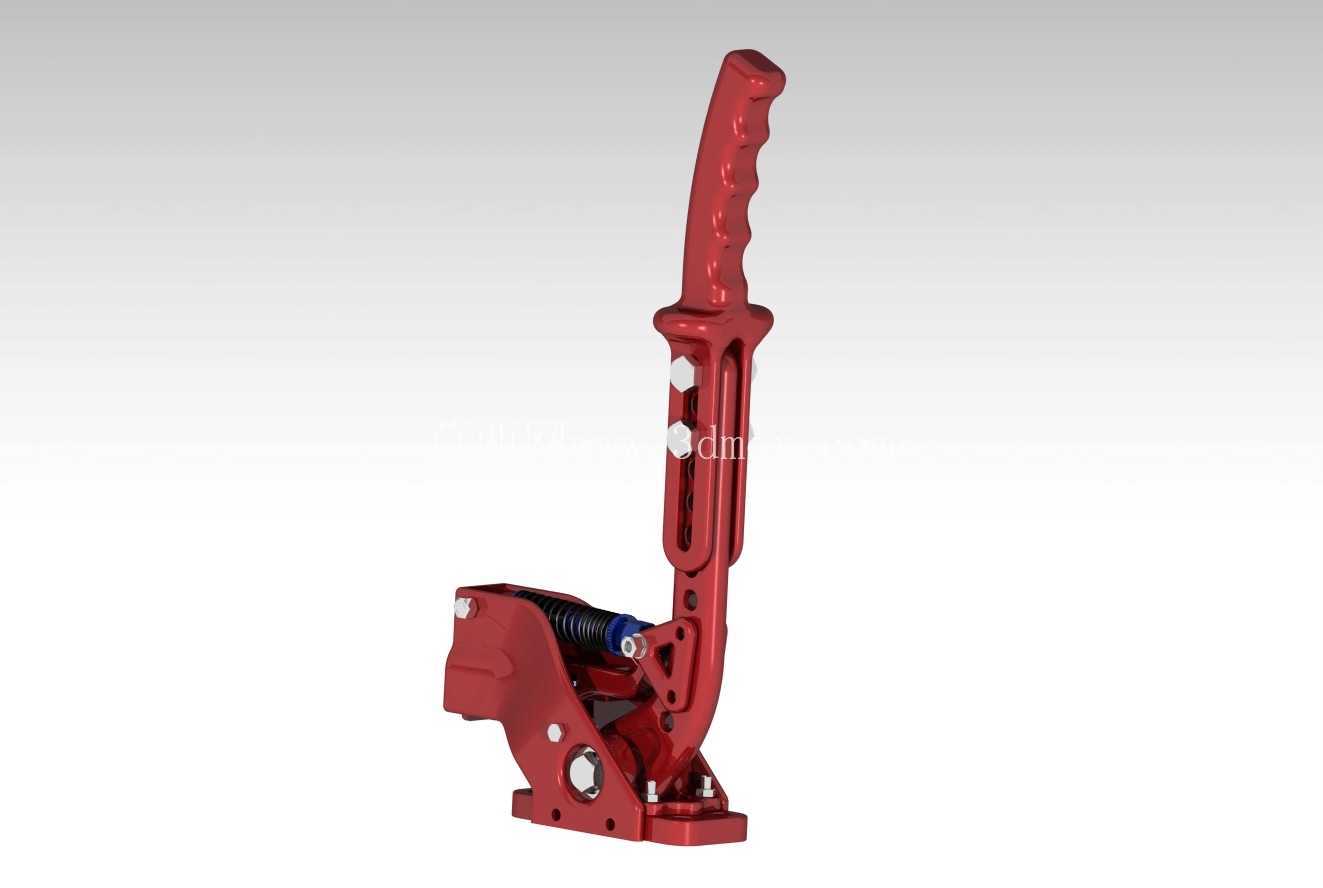

DIY3D打印模拟赛车手刹结构设计

　　从功能特性来看，这款手刹完全复刻真实赛车液压手刹的操作逻辑，采用渐进式输入结构而非简单的通断开关，能够精准识别手柄的拉起角度，将行程信号同步传输至驾驶模拟软件，实现漂移过程中制动力度的线性控制，无论是拉力赛段的重心转移控制，还是场地漂移的角度维持，都能提供与真实车辆高度一致的操作反馈，避免了开关式手刹操作生硬、无法精准控车的问题。整套结构包含14个独立打印零件，拆分逻辑充分考虑3D打印的工艺特性，所有零件均设计为无支撑或易去除支撑的结构，打印时无需添加大量难清理的内部支撑，有效降低打印失败率，同时减少后期打磨修整的工作量。这款模拟赛车手刹的设计，核心瞄准民用模拟驾驶娱乐、职业赛车手日常训练两大场景，填补了入门级模拟驾驶外设中高性价比线性手刹的市场空白。不同于常规量产的金属材质模拟手刹，该设计全部结构件采用3D打印工艺制作，大幅降低了外设的制作门槛与物料成本，普通爱好者无需复杂机加工设备，仅靠桌面级FDM3D打印机即可完成全部结构件的制作，适配个人DIY、创客工作室小批量制作的需求。

　　电子部分采用Arduino Pro Micro作为控制核心，该模块体积小巧，可直接嵌入手刹底座的预留腔体内，无需额外外置控制盒，整体结构更加紧凑。手柄部分按照人体工程学设计，握持区域做了贴合手掌指节的凹凸造型，表面预留防滑纹理的安装位，长时间操作不易打滑，手柄与底座的铰接处采用金属销轴连接，配合内置的复位弹簧，拉起后可自动回位，弹簧预紧力可通过侧边的调节螺栓调整，适配不同操作者的手感偏好。

　　底座部分设计了多组标准安装孔位，可直接固定在常规模拟赛车支架的型材上，安装孔位兼容市面主流铝型材支架的孔距标准，无需额外打孔改装；整体安装边界控制合理，横向宽度不超过120mm，纵向深度不超过180mm，拉起后最大高度不超过350mm，不会与周边的方向盘、排挡等外设产生操作干涉。结构内部预留了霍尔传感器的安装位，相比传统电位器，霍尔传感器无物理接触磨损，长期使用不会出现信号漂移、精度下降的问题，使用寿命更长。铰接位置的受力部位做了局部加厚处理，同时设计了加强筋结构，避免频繁大力操作导致的打印件断裂问题，所有活动配合面均预留了0.2mm的装配间隙，打印完成后无需二次打磨即可顺利装配，配合处可添加少量润滑脂降低操作阻尼，提升手感顺滑度。

　　底座内部设计了走线槽，所有连接线均可从结构内部穿行，避免外露线材影响整体美观，同时防止操作过程中线材被拉扯导致的连接故障。这款手刹的设计思路没有盲目追求全金属的高端质感，而是从DIY用户的实际制作条件出发，在保证结构强度与操作手感的前提下，最大化降低制作难度与成本，让普通模拟驾驶爱好者无需花费高额费用购买市售成品外设，即可获得接近专业级设备的操作体验，同时整套结构的模块化设计也方便用户根据自身需求进行改装，比如更换不同刚度的复位弹簧调整操作力度，或者更换不同造型的手柄适配个人握持习惯。
