多组联动平行四边形铰链传动结构

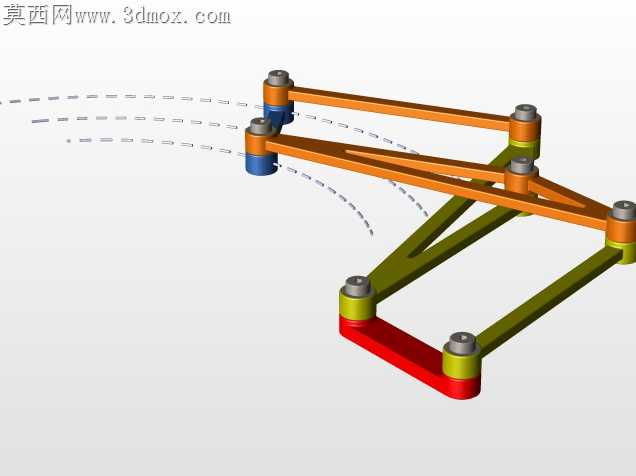

车间里调试过不少连杆传动样机，最容易出问题的从来不是杆体本身，而是铰接点的间隙累积——多组连杆串联时，单个销轴0.02mm的公差，传到末端执行端就会放大成近1mm的轨迹偏移，轻则定位失准，重则运动卡滞甚至构件干涉。这套平行四边形铰链结构在铰接点的布局上做了很务实的取舍，没有盲目追求所有转动副同轴度的极致精度，而是把相邻两组平行四边形的共用铰接轴做了加长轴颈设计，让两个连杆的转动接触面分别落在轴颈的两个独立区段，避免相邻构件转动时的摩擦力互相干扰，也减少了同一轴段上多零件堆叠带来的轴向窜动隐患。

杆体的截面选择也暗藏加工层面的考量，没有用加工成本更高的异形截面，全部采用等厚度的矩形型材杆，下料时直接用定长锯切就能保证杆长一致性，铰接端的安装孔位可以靠工装一次装夹钻削完成，不用二次找正，批量加工时的废品率能压到很低。不同功能的杆体做了厚度区分，承担传动拉力的长杆用稍厚的截面，做辅助支撑的三角加强杆用薄料，既保证运动过程中杆体不会因为交变载荷出现挠曲变形，也不会让整体结构过于笨重，手动盘动时的阻尼感刚好，不会因为惯性过大出现过冲。

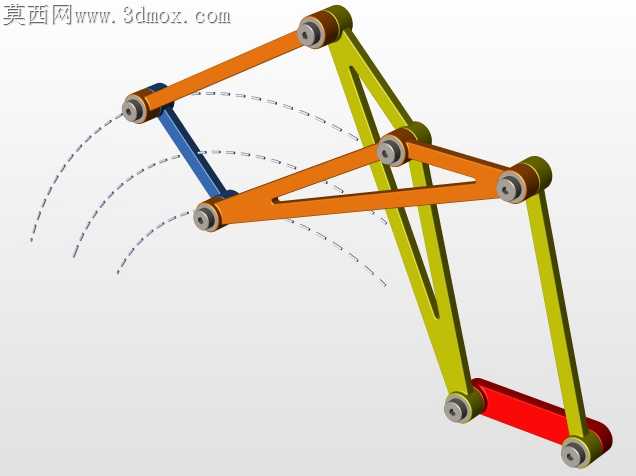

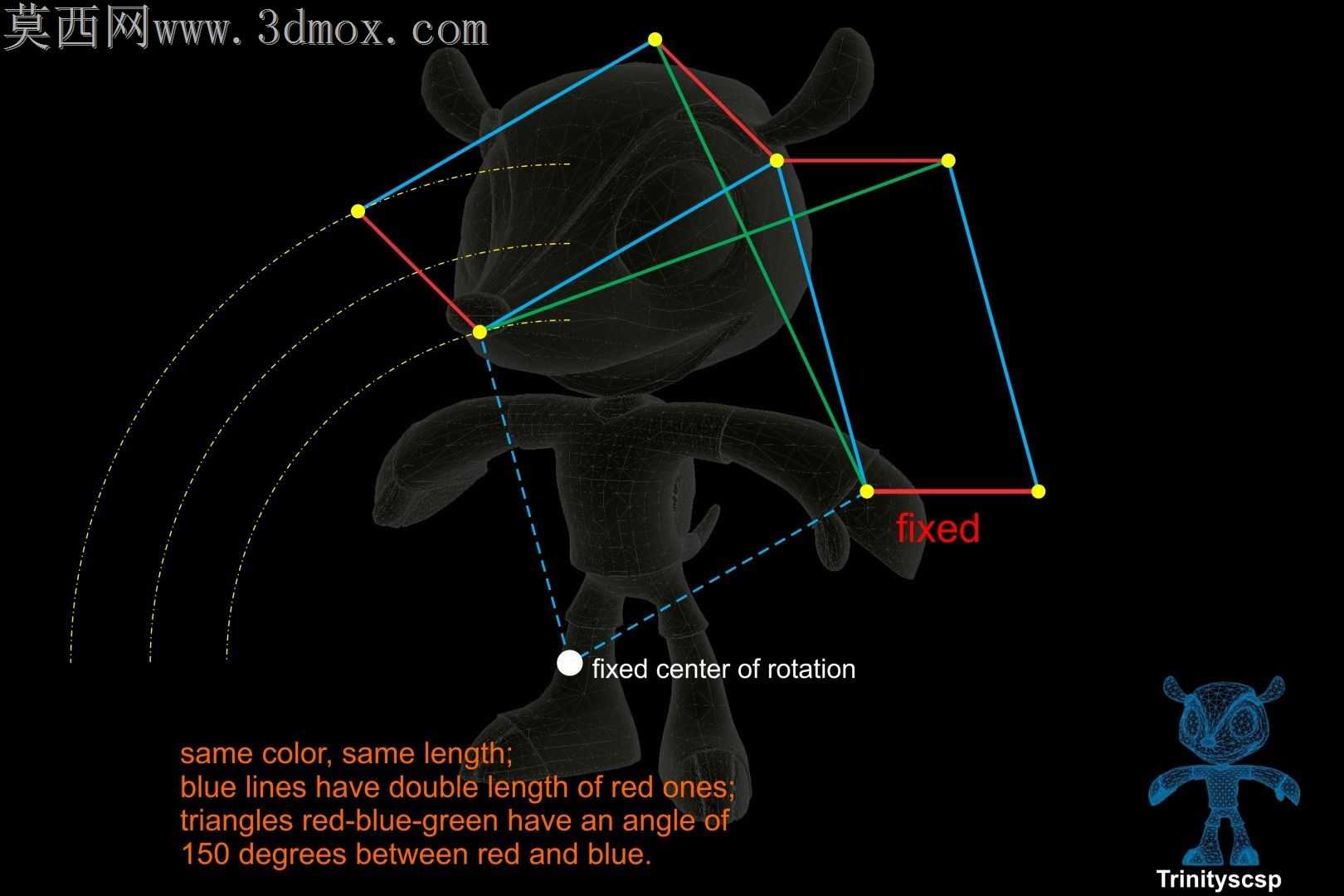

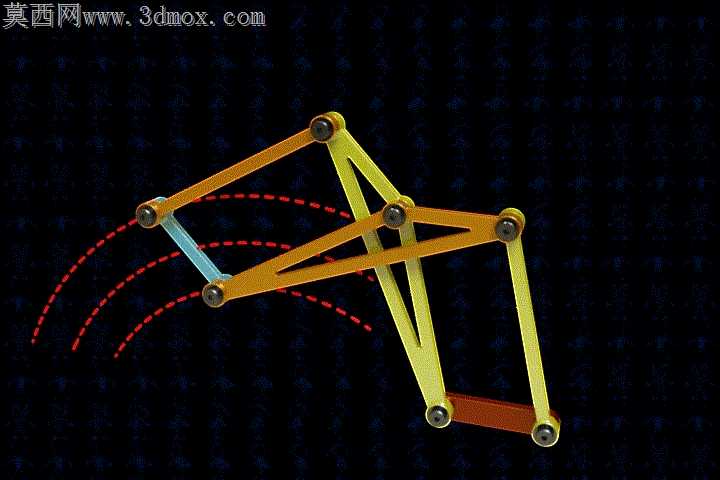

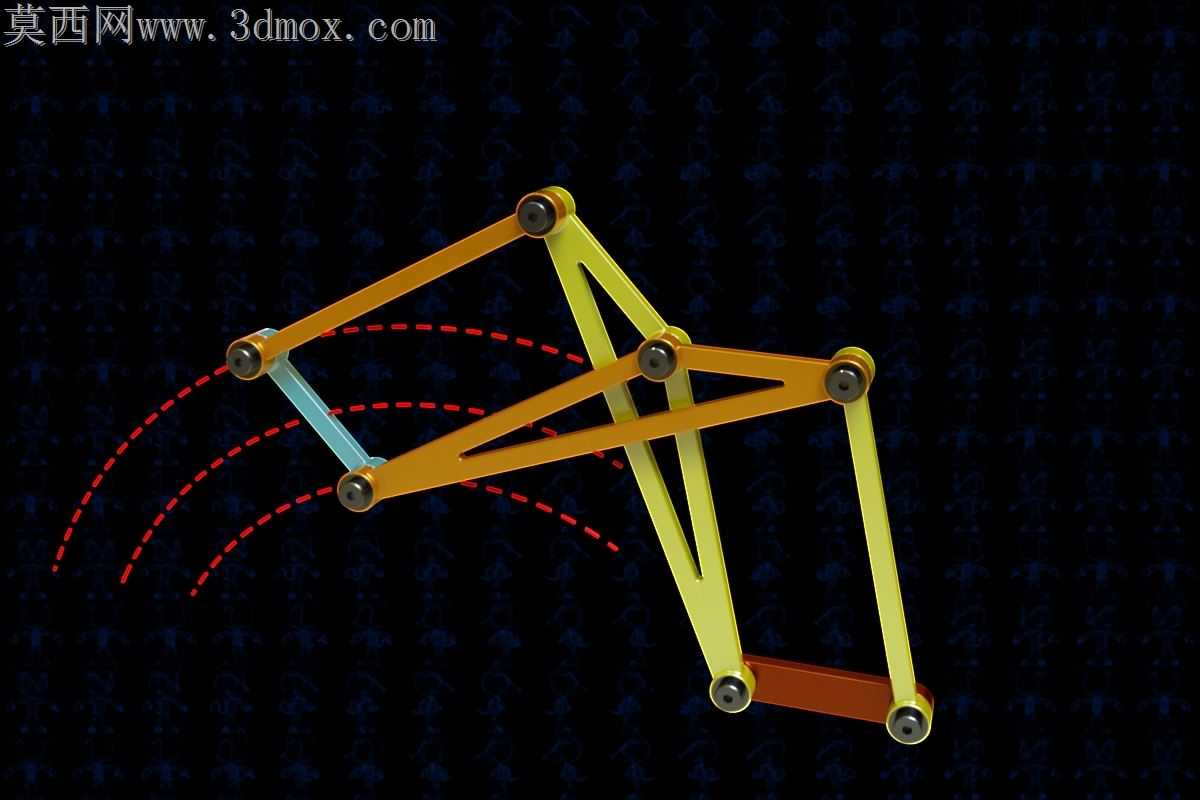

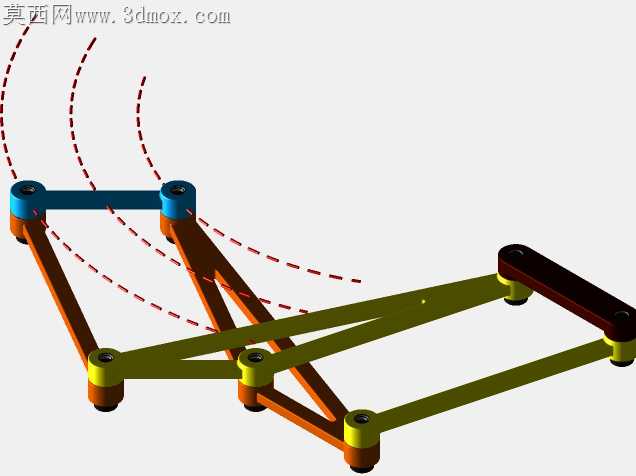

运动轨迹的设计上，几组平行四边形的铰接点排布刻意错开了死点位置，不会出现传统平行四边形机构运动到共线位置时的锁止问题，红色虚线标注的运动路径上，每一段的传动角都保持在合理区间，不会出现传动角过小导致的受力恶化。铰接点的轴端没有用复杂的防松结构，只用了简单的卡簧限位，装配时不用拧紧紧固件，靠轴和孔的小间隙配合就能实现顺畅转动，日常维护时拆换单个杆体也不用拆解整个机构，拔下对应销轴就能完成更换。

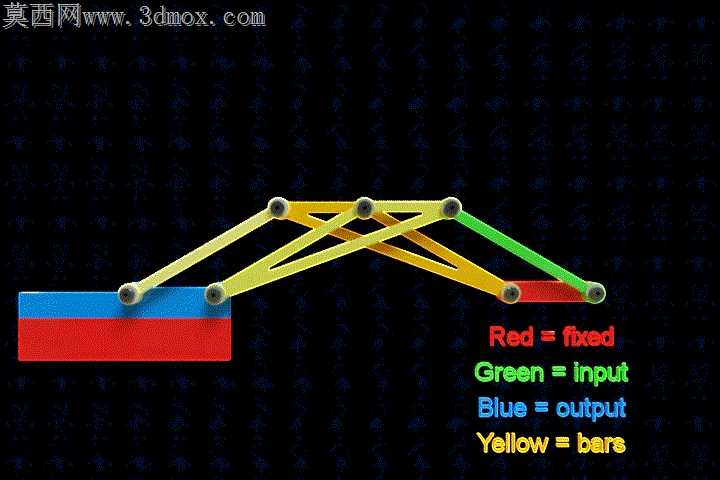

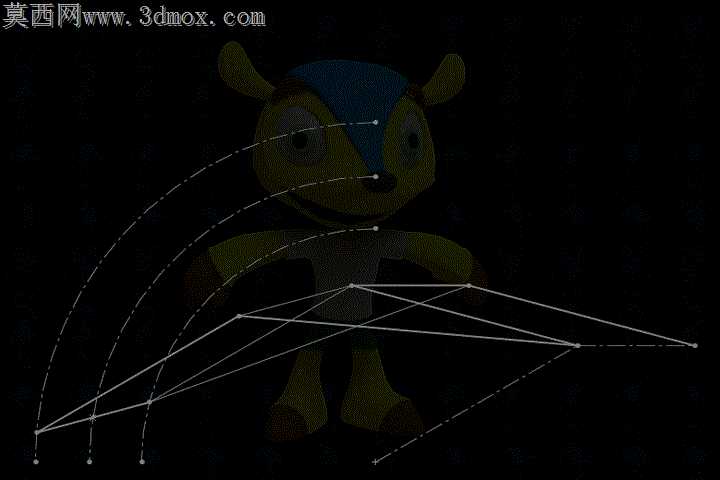

做实训演示时这套结构的优势格外明显，学生能直观看到平行四边形机构如何通过多组联动复现特定的圆弧轨迹，也能直接观察到公差累积对运动精度的影响，不用靠抽象的公式推导，手动转动几圈就能理解连杆机构的传动逻辑。杆体表面做了不同颜色的区分，每组平行四边形的对应杆体用同色系标识，观察运动时能快速看清哪些杆是做平动、哪些是做定轴转动，不会因为杆体交错混淆运动传递路径。
