LRS-150-24开关电源外壳结构设计

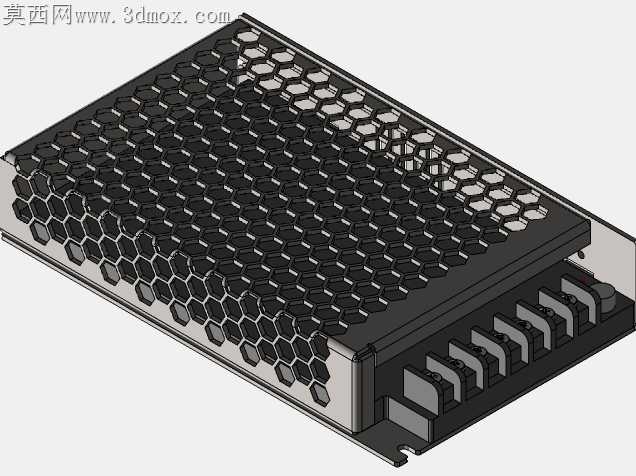

薄型开关电源壳体量产时最容易踩的坑，是散热孔冲制后的板材变形连带安装边翘曲，直接导致PCB板装入后端子对位偏移，这款LRS-150-24的壳体在结构设计阶段就把这类加工隐患提前消化。顶面采用整面蜂窝状冲孔排布，没有沿用传统长条格栅孔，单孔六边形边长控制在3mm以内，孔间留边宽度均匀保持1.2mm，既保证了冲孔时板材应力分散，不会出现长条孔常见的孔边塌陷、板面起拱问题，又能在相同开孔面积下提升壳体顶面的结构刚性，冲制完成后不需要额外做整平工序就能达到平面度要求。壳体侧边的翻边高度做了0.8mm的差异化设计，靠近接线端子的一侧翻边略高0.2mm，刚好卡住PCB板的定位缺口，装配时不需要额外打胶固定，PCB板滑入壳体内就能自动卡入预设位置，端子伸出壳体的高度公差能控制在0.1mm以内，不会出现端子歪斜、插接头无法对位的问题。底部安装耳的位置做了下沉式压筋处理，安装孔周围压出1mm深的环形加强筋，锁付安装螺丝时即使扭力略超标准值，也不会出现安装耳开裂、壳体变形的情况，压筋的圆角半径特意匹配冲压模具的常用R角，不需要额外开定制刀具就能直接加工。壳体内部的散热齿和外壳是一体折弯成型，没有采用单独铆接散热片的结构，避免了长期使用后铆接点松动导致的散热效率下降，齿片间距留足4mm的通风间隙，不会因为积灰堵塞风道，同时齿片边缘做了0.3mm的倒钝处理，装配时不会划伤PCB板上的绝缘漆层，也能避免组装工人被锐边割伤。上盖和下壳的扣合位置做了隐藏式卡扣，卡扣的弹性臂长度留足1.5mm的变形余量，反复拆装十次以上也不会出现卡扣断裂的问题，扣合后接缝间隙均匀控制在0.2mm以内，既不会因为间隙过大进灰，也不会因为公差过紧导致装配时需要强行敲击损伤壳体。
