罗克韦尔拖车千斤顶侧摇式支撑结构

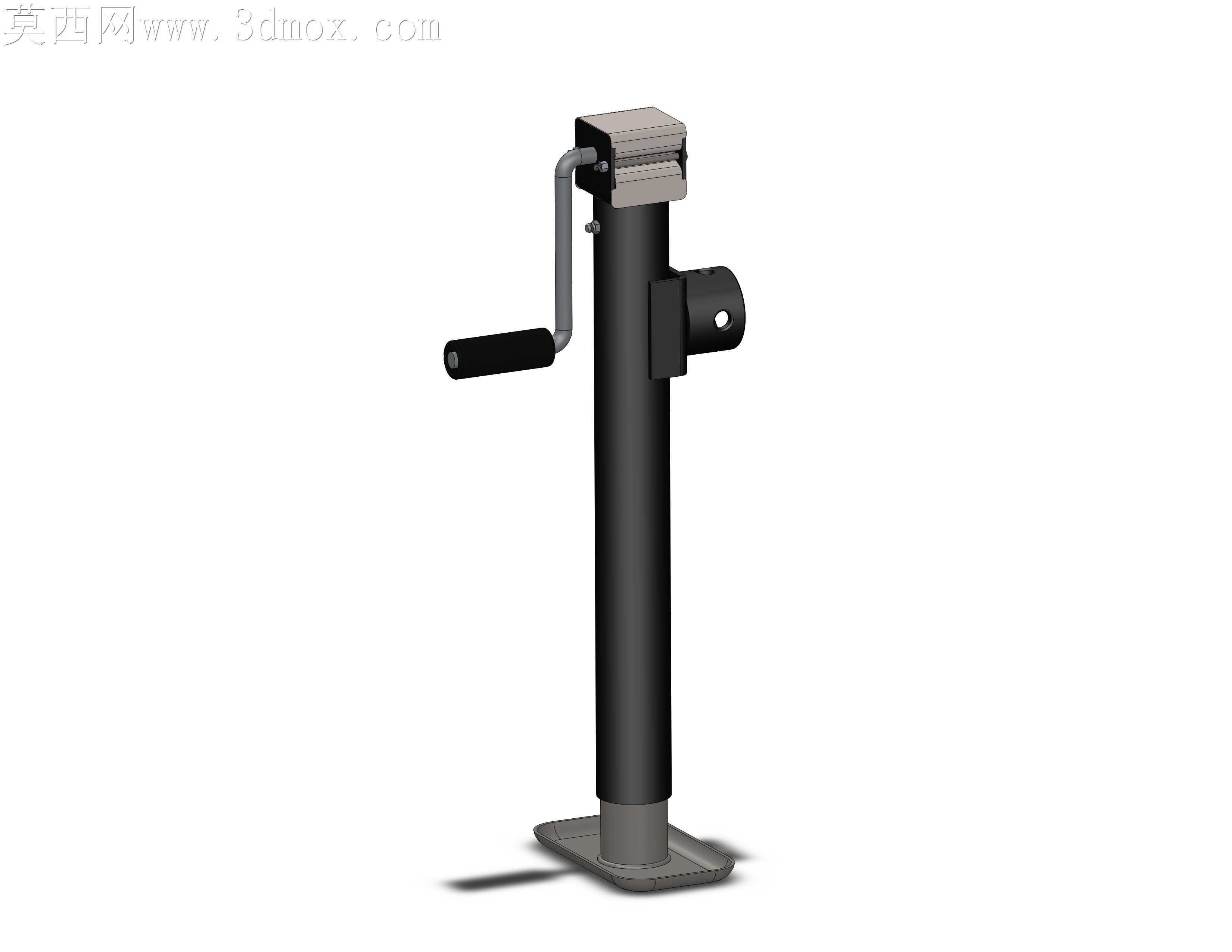

户外拖挂场景里，驻车时地面不平整带来的支撑滑移、摇把操作干涉、管壁受力变形是这类支撑件最常出现的失效问题。这款侧摇式拖车千斤顶的内管与外管配合段做了0.12mm的间隙公差预留，既保证升降过程无卡滞，又能避免间隙过大带来的径向晃动，底座的方形承托面做了1.5°的微翘边处理，压在松软泥地或碎石路面时，不会因为车身微动出现底座边缘切入土层导致的支撑下陷。侧摇的曲柄转轴位置特意偏离主立柱轴线27mm，摇把转动时不会和拖车底盘的安装耳片发生剐蹭，握把处的橡胶套和金属杆之间做了滚花压合结构，长期户外暴晒后也不会出现握把松脱打滑的问题。顶部的连接卡座做了快拆式的卡槽设计，和拖车横梁对接时不需要额外拧动多组螺栓，卡入后插销锁定即可完成安装，卡座内部的防滑齿纹深度控制在0.8mm，既能咬住横梁表面避免支撑时窜动，又不会因为齿纹过深破坏横梁的防腐涂层。主立柱的外管表面做了哑光喷塑处理，建模时特意还原了喷塑层的细微颗粒质感，和金属内管的冷镀锌亮面形成明确的材质区分，渲染时侧方打光可以清晰看到管壁上的安装耳片焊接痕迹，耳片的安装孔做了沉台处理，螺栓锁紧后螺帽不会突出耳片表面，避免拖行过程中被路边飞溅的碎石磕碰变形。摇把的复位扭簧藏在转轴的护罩内部，不会直接暴露在雨水和扬尘里，长期使用也不会因为锈蚀出现摇把无法回位的问题。底座和内管的连接位置做了圆弧过渡的加强筋，支撑额定载荷时应力不会集中在焊缝位置，反复升降使用也不会出现焊缝开裂的隐患。这类支撑件不需要复杂的曲面造型，所有结构细节都围绕户外拖挂的实际使用场景做取舍，没有多余的装饰性结构，每一处倒角、每一段配合公差都对应实际使用中可能出现的故障点，建模时还原这些细节，才能让模型真正具备工程参考价值，而不是仅做外观形似的展示品。
