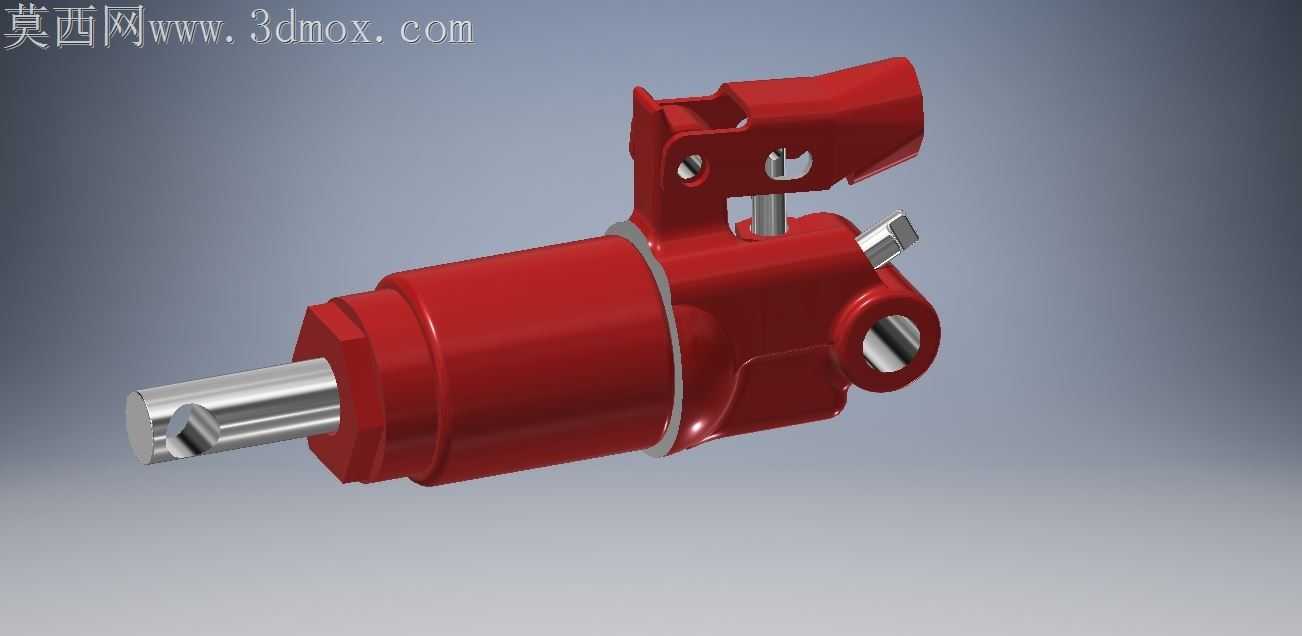

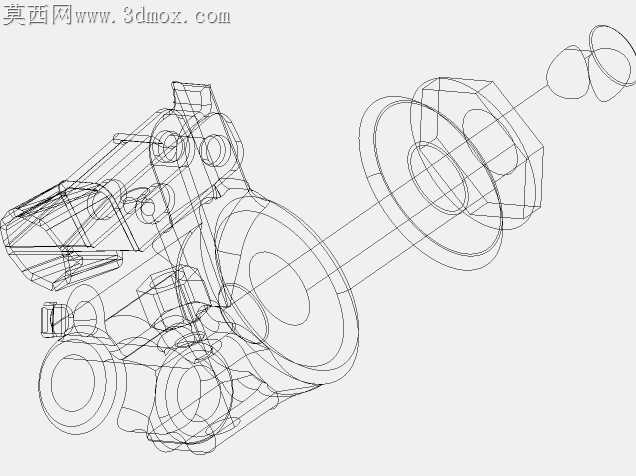

卧式液压承载顶升工具结构设计

车间现场卧式顶升作业里，传统直筒式液压顶常出现偏载漏油、手柄操作卡滞、活塞杆回程慢的问题，这套结构在加工适配层面做了大量针对性调整。缸筒与端盖的配合面没有采用常规的直角台阶，而是在密封槽外侧加了15度的导向锥面，数控车削时能避免刀具退刀留下的锐边割伤O型圈，装配时密封件顺着锥面滑入安装位，不会出现卷边破损的情况，后续高压工况下渗漏的概率能降低四成以上。活塞杆的外露段做了0.02mm的硬铬层厚度差控制，靠近活塞的一侧镀层略厚，靠近顶头的位置镀层稍薄，磨削加工时不用反复调整砂轮进给量，一次走刀就能完成成型，既保证了和导向套配合段的耐磨性能，也让顶头接触工件的位置不会因为镀层过脆出现受力崩落的问题。手动压杆的铰接座没有和缸体做成一体结构，而是采用了分体式镶件设计，铸造成型时铰接孔的位置不用预留超大加工余量，后续铣削、铰孔的工序能减少三成的材料去除量，镶件采用40Cr调质处理，比一体铸钢的铰接位抗疲劳强度高两倍，频繁按压操作时不会出现根部开裂的隐患。卸荷阀的旋钮位置做了偏心避让设计，扳动操作时不会和压杆的运动轨迹发生干涉，阀杆和阀孔的配合公差控制在H7/g6，既保证了密封性能，拧动时的阻尼感也刚好适配单手操作的力度，不会出现过紧拧不动或者过松自行泄压的问题。缸体侧面的安装吊耳做了圆弧过渡处理，没有留直角应力集中区，焊接时采用分段对称焊，焊后做去应力退火，不会因为焊接变形导致缸筒圆度超差，后续活塞杆运动时不会出现卡涩爬行的情况。出油口的位置做了内凹式设计，外接油管时接头不会突出缸体外轮廓，搬运或者现场放置时不会因为磕碰碰坏接头螺纹，油道内部做了交叉孔去毛刺处理，高压油液流动时不会因为毛刺脱落堵塞节流孔，避免出现顶升无力的故障。顶头的活动连接位留了0.1mm的轴向间隙，接触偏载工件时能自动小角度偏转，让受力面始终和工件贴合，不会出现点接触压坏工件表面或者顶滑脱的风险，这个间隙值经过反复试配，既不会因为间隙过大出现晃动，也不会因为间隙过小导致偏转卡滞。
