紧凑型USB PD供电桌面级3D打印设备结构

做桌面级增材设备结构设计这几年，见过太多为了压缩体积牺牲维护性、或者为了性能堆料导致便携性全无的方案，这次的小型打印设备结构，核心是在有限的框架空间内，平衡供电限制、运动精度与组装维护的便利性。不同于常规桌面机型依赖220V市电供电的设计，这套结构的供电边界完全锚定USB PD 65W的输出上限，所有运动部件、加热组件的功率选型都做了匹配，不需要额外的大功率电源适配器，常规笔记本的PD充电器就能驱动，这也决定了它的应用场景不再局限于固定的工作台面，外出做方案演示、小型工作室的工位零散打样、甚至教学场景下的随堂实操都能适配，不需要专门布设供电线路。

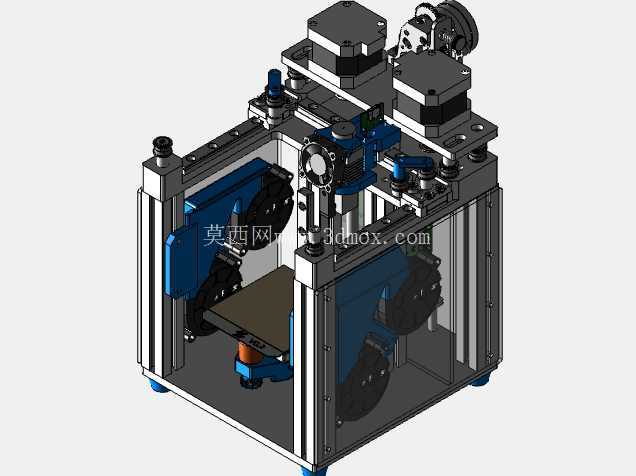

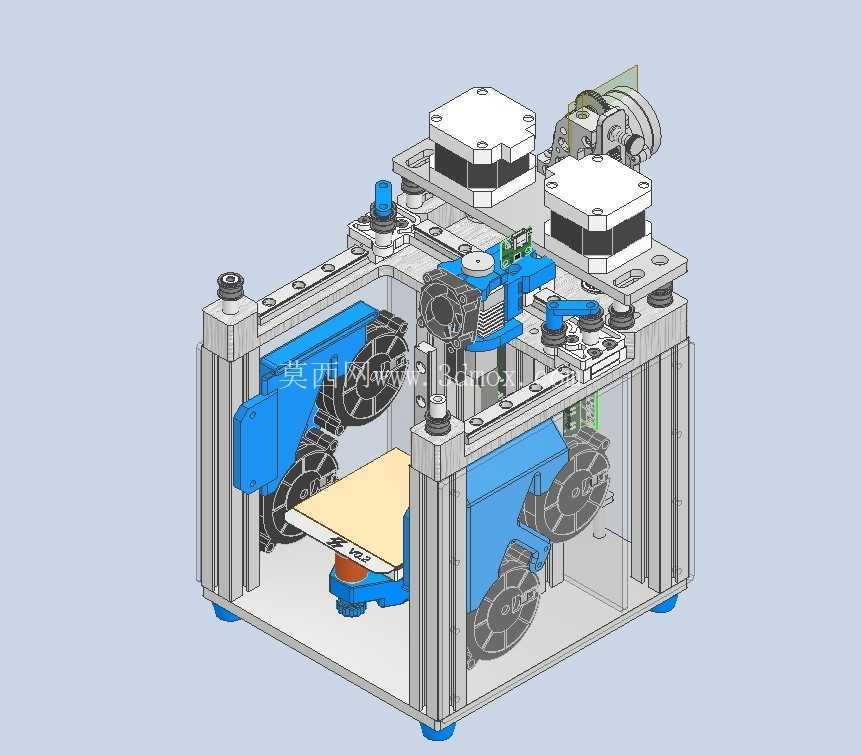

从框架结构来看，整体采用标准工业铝型材搭建，没有做定制化的一体外壳，一方面是铝型材的安装孔位通用，后期调整轴间距、更换更长的传动部件都不需要重新加工结构件，安装边界控制在200mm见方的桌面占用范围内，不会挤占过多的工位空间，常规的电脑显示器旁、书架隔层都能放置。运动结构的布置没有采用常见的悬臂式设计，而是用了框式合围的双轴同步传动，X、Y轴的驱动电机都布置在框架上部，通过同步带带动打印头做平面运动，Z轴的驱动组件集成在底部平台下方，这样的布局能把运动部件的重心尽量压在框架的几何中心，减少高速运动时的整机晃动，哪怕放置在轻薄的桌面台面上，打印过程中的共振也能控制在合理范围内，不会因为台面刚性不足出现层纹偏移的问题。

送丝结构的布置做了就近优化，挤出机直接安装在打印头的侧上方，缩短了耗材的输送路径，哪怕是柔性耗材也能稳定送进，不会因为送丝路径过长出现堵头、送料打滑的问题。考虑到PD供电的功率限制，热床的加热面积做了针对性缩减，刚好匹配最大打印幅面的平台尺寸，加热功率控制在30W以内，剩下的功率余量留给喷头加热与电机驱动，不会出现供电功率不足导致的加热掉温、电机丢步问题。框架的四个角都做了可调脚杯的安装位，放置在不平整的台面上可以快速调平，不需要额外垫纸片调整整机水平。

走线设计全部沿着铝型材的槽位布置，驱动板、接口板都固定在框架后侧的型材立面上，接线端子全部朝外，后期更换驱动、调整接线不需要拆开整机框架，维护的时候只需要拔掉对应端子就能操作。散热风道的设计做了分路处理，喷头散热的风道直接对着喉管位置吹，避免喉管温度过高出现耗材提前膨胀堵头，驱动板的散热风道顺着型材槽位形成自然对流，不需要额外加装高转速的散热风扇，能降低打印过程中的整机噪音，适合安静的办公场景使用。

不同于同级别小型设备常采用的单轴单侧驱动，这套结构的Y轴采用双侧同步轮同步带传动，打印头移动的时候两侧受力均匀，不会出现单侧皮带张紧度不一致导致的运动卡顿、打印件侧面出现波纹的问题。打印平台采用弹簧钢磁吸结构，打印完成后可以直接取下平台弯折取下零件，不需要用铲刀暴力撬动，也避免了频繁取件导致的平台平整度下降。所有的传动部件都预留了张紧调节的结构，皮带使用一段时间后出现松弛，不需要拆开设备，直接用螺丝刀调整张紧轮的位置就能恢复张紧度，日常维护的门槛很低，哪怕是没有太多机械调试经验的用户，也能按照指引完成常规的保养操作。

从实际使用的场景出发，这套结构的设计没有追求过大的打印幅面，而是把核心资源放在了小尺寸零件的打印精度与供电适配性上，对于需要经常打印小型结构验证件、手板样件的结构工程师来说，不需要占用专门的设备空间，随手放在工位上就能完成小零件的打样验证，外出和客户沟通方案的时候，也能把设备放进常规的电脑包里携带，现场演示零件的打印过程，比单纯看三维模型要直观很多。框架上预留了多个扩展安装位，后期可以加装自动调平传感器、耗材断料检测模块，不需要重新打孔修改结构，用户可以根据自己的使用需求逐步升级配置，不用一开始就为不需要的功能买单。
