MellowCNCSherpa微型挤出机结构设计

这款微型挤出机构件，核心面向桌面级FDM熔融沉积成型3D打印设备的送料环节设计，区别于传统远端送料结构的长程送料阻力问题，该结构采用近程安装布局，可直接固定在打印头运动滑台上，大幅缩短耗材输送路径，有效降低柔性耗材如TPU、TPE等在送料过程中出现的弯折、堵料、送料打滑等常见故障，适配消费级、桌面级、小型工业级多类FDM打印设备的改装与原厂配套需求。

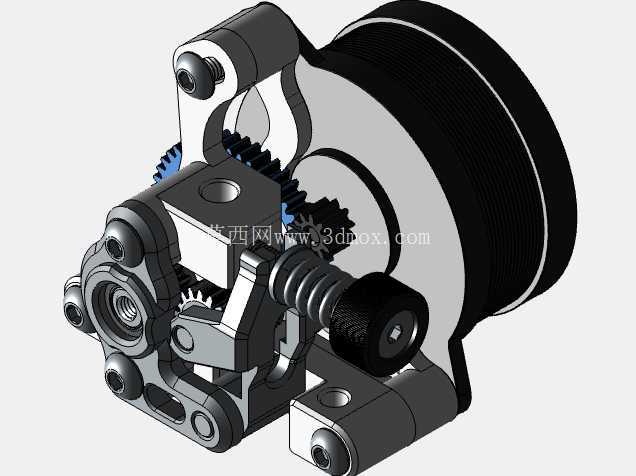

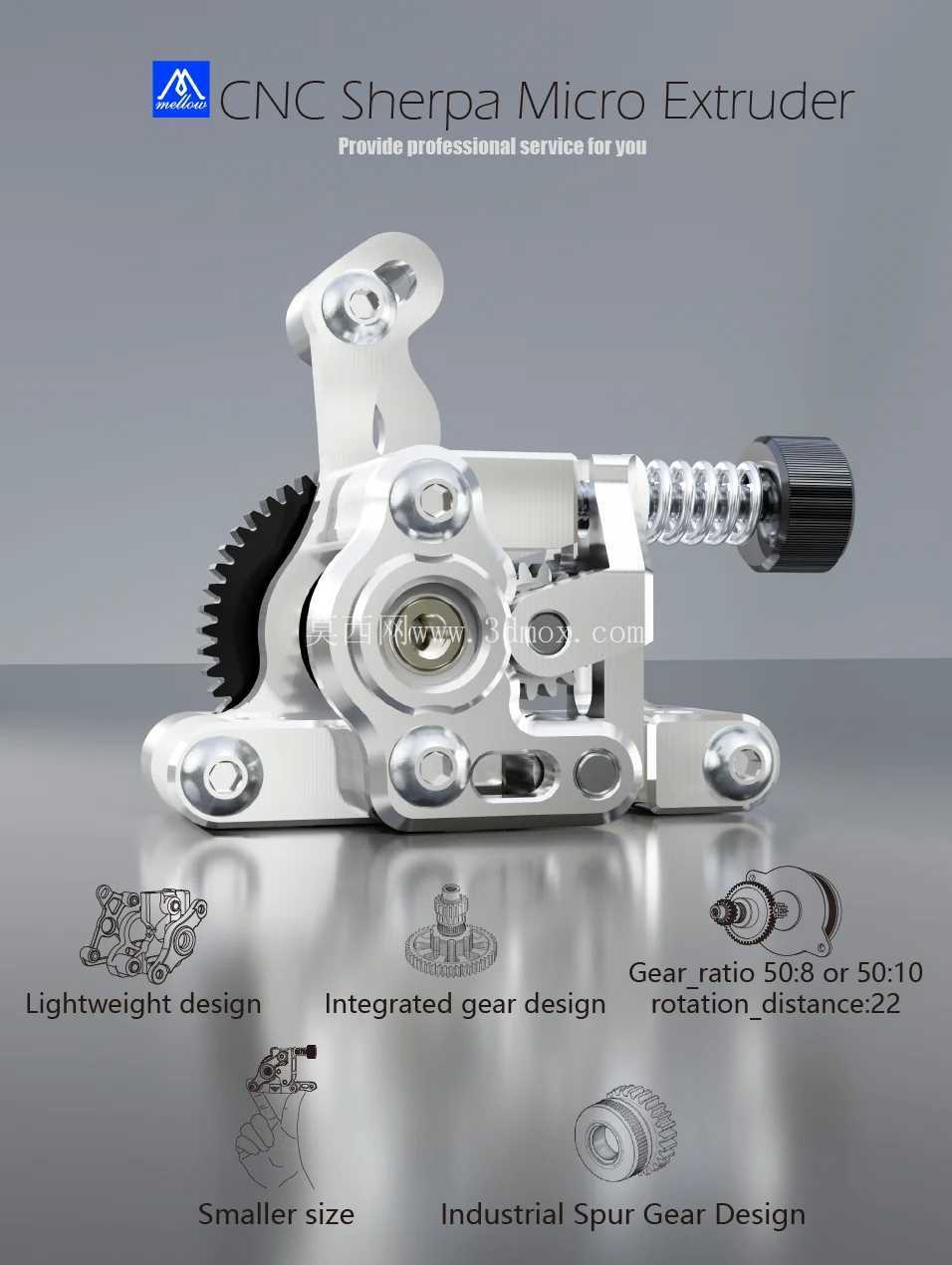

从结构设计逻辑来看，该挤出机采用一体化集成齿轮组设计，摒弃了传统多齿轮分体装配带来的啮合间隙误差，齿轮组传动比设置为50:8或50:10两种适配规格，对应送料旋转距离分别为22mm与常规通用参数，可匹配不同步进电机的步距角设置，无需额外修改固件送料参数即可完成适配，降低用户改装调试的门槛。整体壳体采用CNC一体铣削加工的金属材质，相比传统塑料挤出机壳体，具备更高的结构强度与装配精度，长时间高温工作环境下不会出现壳体形变导致的齿轮啮合偏移、送料压力不足等问题，可适配更高转速的送料需求，支持高速打印场景下的稳定耗材输送。

轻量化是该结构设计的核心考量点之一，整体构件通过拓扑优化去除非受力区域的冗余材料，在保证安装强度与齿轮啮合刚性的前提下，尽可能降低运动端的整体重量，可有效减少打印头高速往复运动过程中产生的惯性冲击，降低X/Y轴运动机构的负载，提升打印过程中的运动稳定性，减少振纹、层错等打印缺陷。挤出机的压料调节机构采用弹簧预紧结构，通过端部的调节旋钮可精准调整压料轮对耗材的压紧力，针对不同直径、不同硬度的耗材可灵活调整压力参数，既避免压力过大导致的耗材形变、送料阻力陡增，也可防止压力过小导致的送料打滑、耗材回抽失效等问题。

安装边界方面，该挤出机采用标准化的安装孔位布局，可兼容市面上主流的近程挤出机安装位，包括E3D V6、火山等热门热端的安装接口，无需额外设计转接件即可完成装配，整体结构紧凑，横向与纵向安装尺寸均控制在常规近程挤出机的尺寸范围内，不会与打印机的机架、自动调平传感器、散热风道等周边构件产生干涉。送料轮采用硬质合金材质，表面做滚花处理，可增大与耗材表面的摩擦力，长时间使用不会出现磨损打滑问题，送料路径做了倒角顺滑处理，耗材进入挤出机时不会被尖锐边角刮削产生碎屑，避免碎屑进入齿轮组导致的卡滞故障。

在实际应用场景中，该挤出机不仅可用于常规PLA、ABS、PETG等刚性耗材的稳定送料，针对柔性耗材的送料表现尤为突出，短送料路径可避免柔性耗材在送料管内弯折堆积，配合精准的压料力调节，可实现最高150mm/s的高速柔性耗材打印，同时支持高流量热端的大流量耗材输送，适配大尺寸喷嘴的快速打印需求，可满足创客改装、小批量零件生产、教育实训设备配套等多场景的使用需求。结构上所有运动部件均做了耐磨处理，转轴位置采用轴承支撑，相比传统铜套摩擦结构，转动阻力更低、磨损量更小，可实现更长的无故障运行周期，日常维护仅需定期清理齿轮组间的耗材碎屑即可，无需频繁更换易损件。
