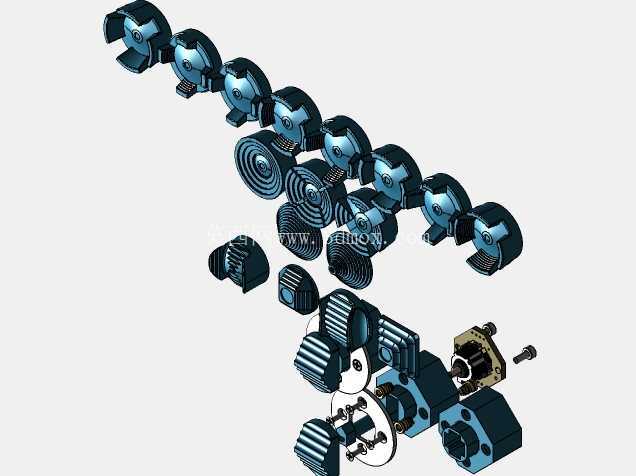

Alps RKJXM1开关配套帽盖与安装支架组件

这套组件是专门适配Alps RKJXM1系列摇杆开关的配套结构件，覆盖了两向、四向两种安装基座规格，同时搭配了不同纹理、不同造型的帽盖结构，主要面向消费电子操控外设、模拟飞行控制器、游戏输入设备这类需要高精度摇杆输入的产品场景做结构配套。从实际工程选型的角度看，这类配套件的设计首先要解决的是摇杆开关本体与外部操作界面的衔接问题——开关本体作为标准电子元器件，本身的操作端尺寸较小，直接操作的触感、受力面积都不符合人机交互要求，配套的帽盖就是在不改变开关本身电气参数与机械行程的前提下，放大操作接触面积，同时通过表面的防滑纹理、曲面造型提升操作时的阻尼感与指向辨识度，避免长时间操作出现打滑、定位不准的问题。

设计过程中首先要卡准的是与开关本体的配合边界：帽盖与开关操作杆的配合位采用过盈卡接结构，不需要额外粘接或者紧固件，装配时直接压入即可完成固定，配合公差控制在0.05mm以内，既保证装配后不会因为频繁扳动出现松脱，又不会因为过盈量过大导致开关操作杆被额外施加径向力，影响开关的复位精度与使用寿命。两向安装座与四向安装座的结构差异，主要对应不同的操作自由度需求：两向结构仅允许前后或者左右单平面内的扳动，适合功能切换、参数增减这类单维度输入场景；四向结构支持全平面360度范围内的扳动操作，同时保留了垂直方向的按压触发空间，适合方向控制、视角调整这类多维度输入场景。两种安装座的底部定位孔位完全对齐通用的PCB安装尺寸，安装座上设置的定位柱可以直接插入PCB对应的定位孔中，焊接开关本体时可以避免出现偏移，同时安装座的侧壁高度刚好覆盖开关本体的侧边结构，既可以阻挡焊接过程中的助焊剂飞溅到开关活动结构内，也能在设备外壳装配时起到支撑作用，避免外壳压到开关本体导致操作卡滞。

不同造型的帽盖分别对应不同的操作场景：表面带同心圆防滑纹理的帽盖适合需要频繁精细调整的操作场景，纹理的凸起高度控制在0.3mm，手指接触时可以清晰感知操作位置，不会因为手汗出现打滑；侧边带竖向防滑筋的帽盖适合需要快速大幅度扳动的操作场景，筋位的方向与扳动施力方向垂直，可以提升瞬间施力时的摩擦力；还有平顶造型的薄款帽盖，适合安装空间受限的紧凑型设备，整体突出安装面板的高度比常规款低4mm，不会因为帽盖过高影响设备的整体轻薄化设计。所有帽盖的边缘都做了R0.8mm的圆角处理，长时间操作不会硌手，同时帽盖的顶部曲面按照手指指腹的接触弧度做了微凹处理，接触面积比平面结构提升30%左右，操作时的压力分布更均匀，长时间使用不会产生明显的触感疲劳。

从安装边界来看，整套组件安装完成后，安装座的底部与PCB表面完全贴合，不需要额外预留底部间隙，帽盖的最大扳动角度与开关本身的极限扳动角度完全匹配，安装座的内侧设置了限位凸台，当扳动到极限角度时，帽盖的侧边会与凸台接触，避免开关本体的内部结构受到超过设计值的侧向冲击力，提升整体结构的抗过载能力。安装座的侧边还预留了走线槽位，如果需要搭配背光结构，LED灯珠的导线可以通过走线槽布置，不会被帽盖的扳动动作挤压磨损。整套结构的壁厚统一控制在1.2mm，既保证足够的结构强度，频繁扳动不会出现开裂变形，又不会因为壁厚过大导致整体重量增加，影响摇杆的复位手感。在材料选择上，这类结构件通常采用POM或者ABS+PC合金材质，POM材质的自润滑性好，帽盖与安装座之间的摩擦阻力小，操作手感更顺滑；ABS+PC合金的抗冲击性能更好，适合使用频率高、操作力度大的场景，设计时可以根据具体的产品定位选择对应的材料，不需要修改结构尺寸，两种材料的收缩率差异在这套结构的公差范围内，直接开模即可生产。
