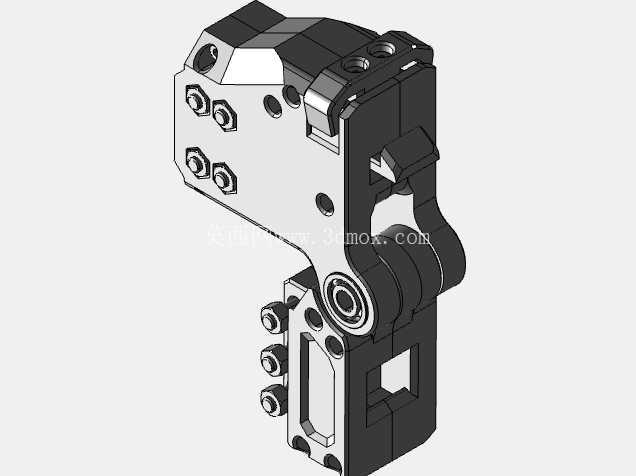

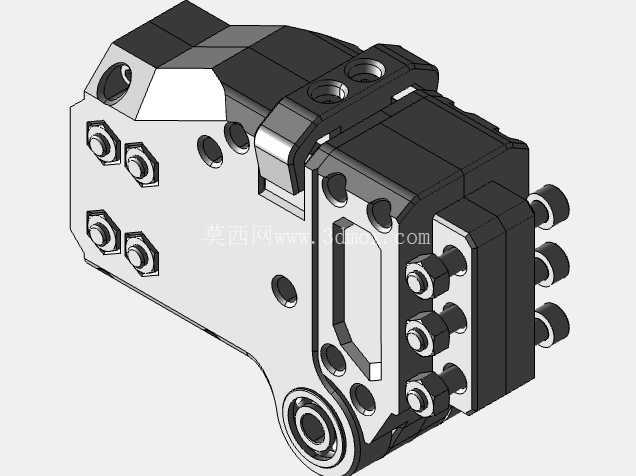

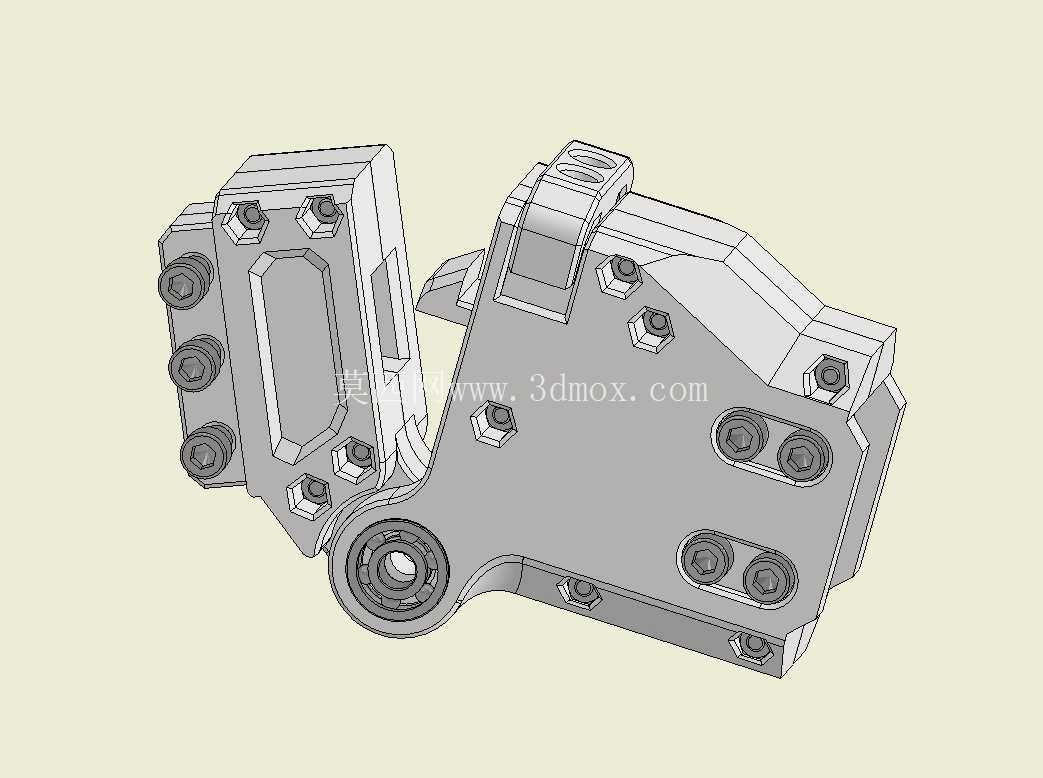

带释放按钮的可打印锁定铰链结构

　　这款带释放按钮的锁定铰链，核心应用场景覆盖工业设备舱门快开结构、3D打印定制功能件、小型自动化设备防护门铰接、特种机箱侧盖锁紧连接等领域，区别于普通无锁止功能的合页类铰链，它不需要额外配套搭扣、锁扣等辅助锁紧零件，单一部件就能同时完成铰接转动与位置锁止的双重功能，能大幅简化装配端的零件采购品类与安装工序。从实际使用逻辑来看，日常状态下铰链处于锁止位时，连接的两个安装面可以保持固定夹角，不会因为设备运行振动、外力触碰出现意外松脱开启，当需要开启舱门或调整安装面角度时，只需要按压集成在铰链本体上的释放按钮，就能解除内部锁止结构的卡位约束，让铰接部分恢复转动自由度，调整到目标位置后松开按钮，内部的弹性卡位结构会自动卡入对应定位槽，重新进入锁止状态，操作逻辑简单，不需要额外工具就能完成解锁与锁止动作，适合需要频繁开合、快速调整角度的设备连接部位。

　　在设计思路上，这款铰链采用了模块化的集成式结构布局，将锁止卡位组件、弹性复位元件、铰接转轴、安装固定座全部整合在一体化的本体结构内，没有外露的零散小零件，避免了设备运行过程中零件脱落掉落的风险；所有的安装孔位都采用了内六角沉头孔设计，螺栓安装后头部完全沉入零件表面，不会突出本体形成干涉，同时铰接转轴部位集成了自润滑衬套结构，不需要额外加注润滑脂就能保证长期转动的顺畅性，减少后期维护的工作量。考虑到适配3D打印制作的需求，整体结构没有设计复杂的倒扣、悬空无支撑的极端结构，所有的装配间隙都预留了符合FDM、光固化打印工艺的公差余量，个人用户也可以直接通过桌面级3D打印机制作出功能完整的成品，不需要二次复杂的后处理加工。

　　从安装边界来看，这款铰链的两个安装基面都设计为平整的矩形安装面，每个安装面都布置了多组对称的固定螺栓孔，安装时只需要在对应的被连接件上加工匹配的螺纹孔或者通孔，就能完成牢固固定，不需要额外设计定制的安装转接座；转动过程中所有的活动部件都在本体轮廓范围内运动，不会超出安装基面的边界尺寸，设计配套结构时只需要预留出铰链本体的长宽高安装空间，不需要额外预留活动件的避让空间，能有效压缩整体设备的结构尺寸。

　　在锁止可靠性设计上，内部的卡位零件采用了多面接触的卡位结构，锁止状态下可以承受两个安装面之间多个方向的载荷，不会因为径向或者轴向的冲击力出现意外脱锁，同时释放按钮的按压力度经过匹配设计，既不会因为误触轻易解锁，也不会出现按压力度过大导致操作费力的问题；整体的结构壁厚经过受力校核，在常用的工程塑料、金属3D打印材料的性能参数下，完全可以满足小型设备舱门、防护盖的日常使用载荷要求，不会出现正常使用下的结构断裂、变形问题。不同于市面上常见的分体式铰链加锁扣的组合方案，这款集成式锁定铰链把两个功能部件的结构做了深度整合，整体外形更加规整，安装后外观一致性更好，没有多余的突出结构，对于外观有一定要求的设备外壳、定制化装置来说，能有效提升整体的外观整洁度，同时减少了两个零件分别安装的对位调整工序，装配时只需要一次对位固定两个安装基面，就能同时完成铰接与锁止功能的装配，大幅提升装配效率。
