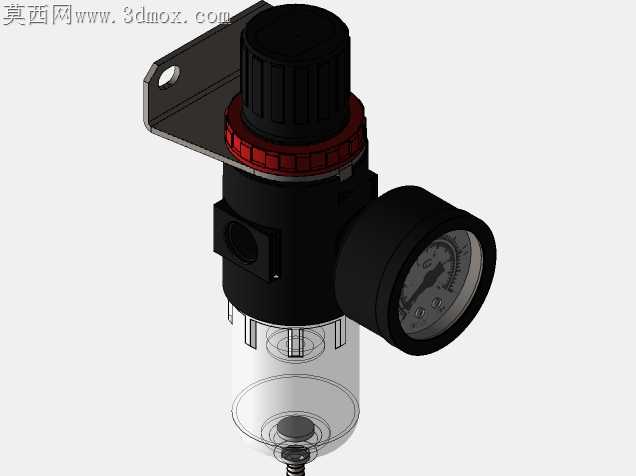

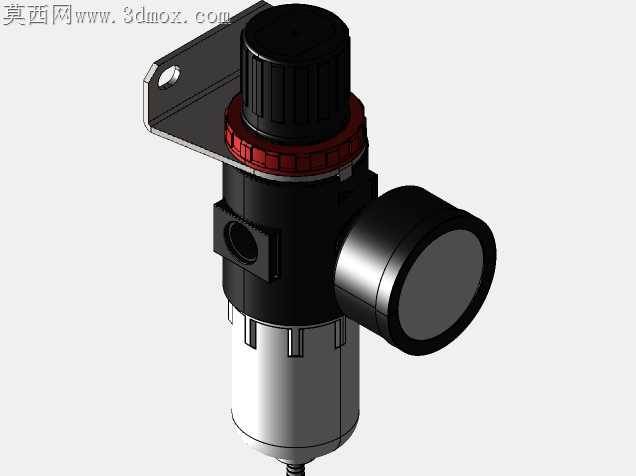

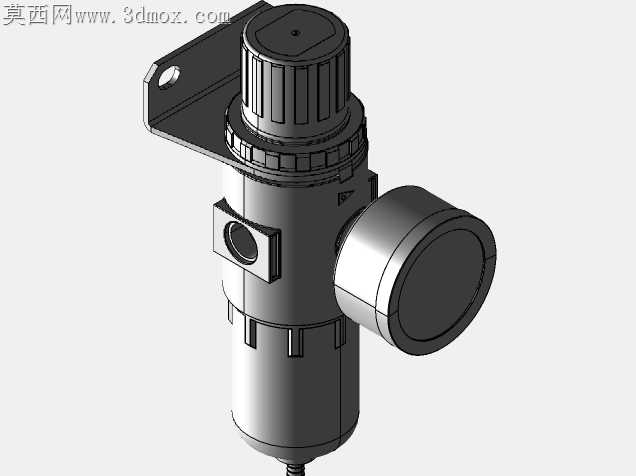

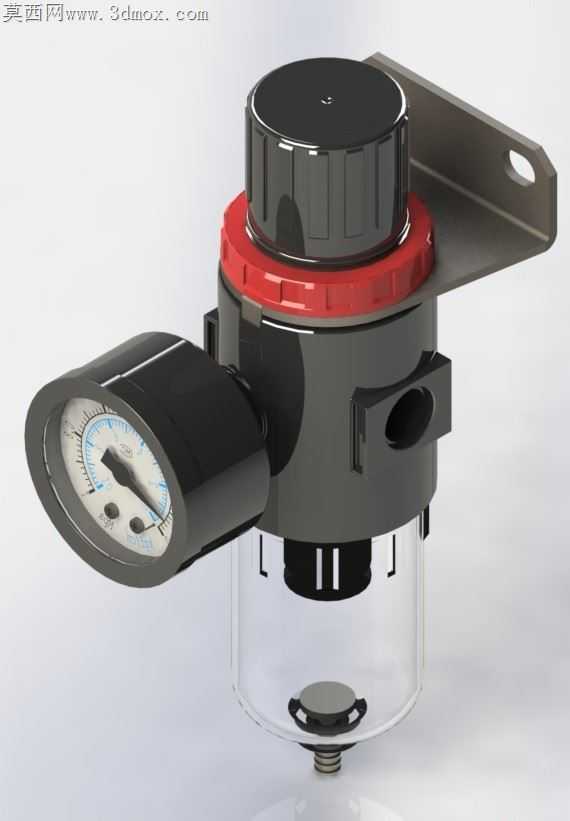

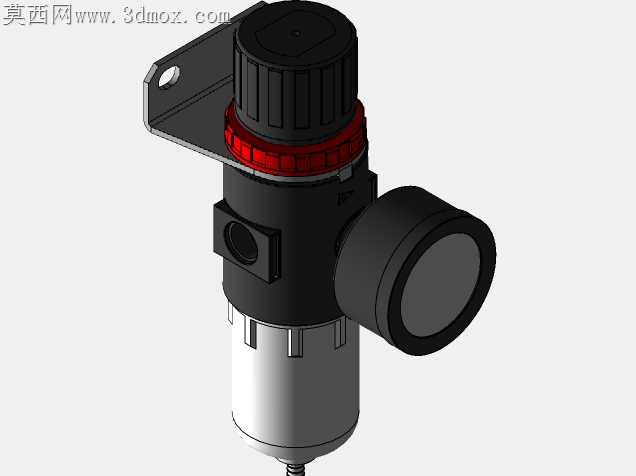

气动调压过滤减压阀油水分离装置

车间气源管路里的冷凝水、金属碎屑、密封胶残渣一直是气动元件卡滞、密封件提前老化的核心诱因，这款气源处理件的结构设计刚好对准了现场维护的核心痛点。透明滤杯采用倒扣式卡接配合唇边密封，没有采用传统的螺纹旋合结构，避免了长期使用后螺纹积污锈死导致拆洗困难的问题，滤杯底部的排水阀采用弹簧顶针结构，日常维护不用停机拆件，指尖按压就能排出积存在杯底的液态水和杂质，单手即可操作。调压旋钮外圈的滚花深度做了适配加工，沾了少量油污的劳保手套握持也不会打滑，旋钮下方的红色锁圈采用棘齿咬合结构，调压完成后下压锁圈就能卡死调节行程，不会因为设备运行的振动导致压力漂移，避免了生产线上气压不稳导致的气缸出力波动、气动夹具夹持力不足的问题。侧面安装的压力表采用斜向15度的安装座，不用刻意俯身凑近就能快速读取当前管路压力值，安装支架的腰型孔预留了足够的安装公差，现场固定时不用反复比对孔位，适配不同规格的安装面板。滤杯内部的导流叶片采用螺旋导向结构，压缩空气进入滤杯后会沿杯壁形成旋流，大颗粒的杂质和液态水滴在离心力作用下直接甩到杯壁滑落至底部，不会直接冲击中部的滤芯，延长滤芯的更换周期。阀体上的进出气接口采用同轴度校准设计，和管路对接时不会出现别劲导致的密封面渗漏，接口处的密封槽深度做了公差优化，搭配常规O型圈就能实现可靠密封，不用额外缠绕生料带，减少现场装配的工作量。调压膜片采用夹布橡胶材质，兼顾了形变灵敏度和耐压强度，不会因为长期反复调压出现膜片破裂漏气的问题，压力表和阀体的连接部位采用铜质密封垫，避免了不同材质热胀冷缩导致的慢漏气问题。
