工业废物处理成套管路罐体装置设计

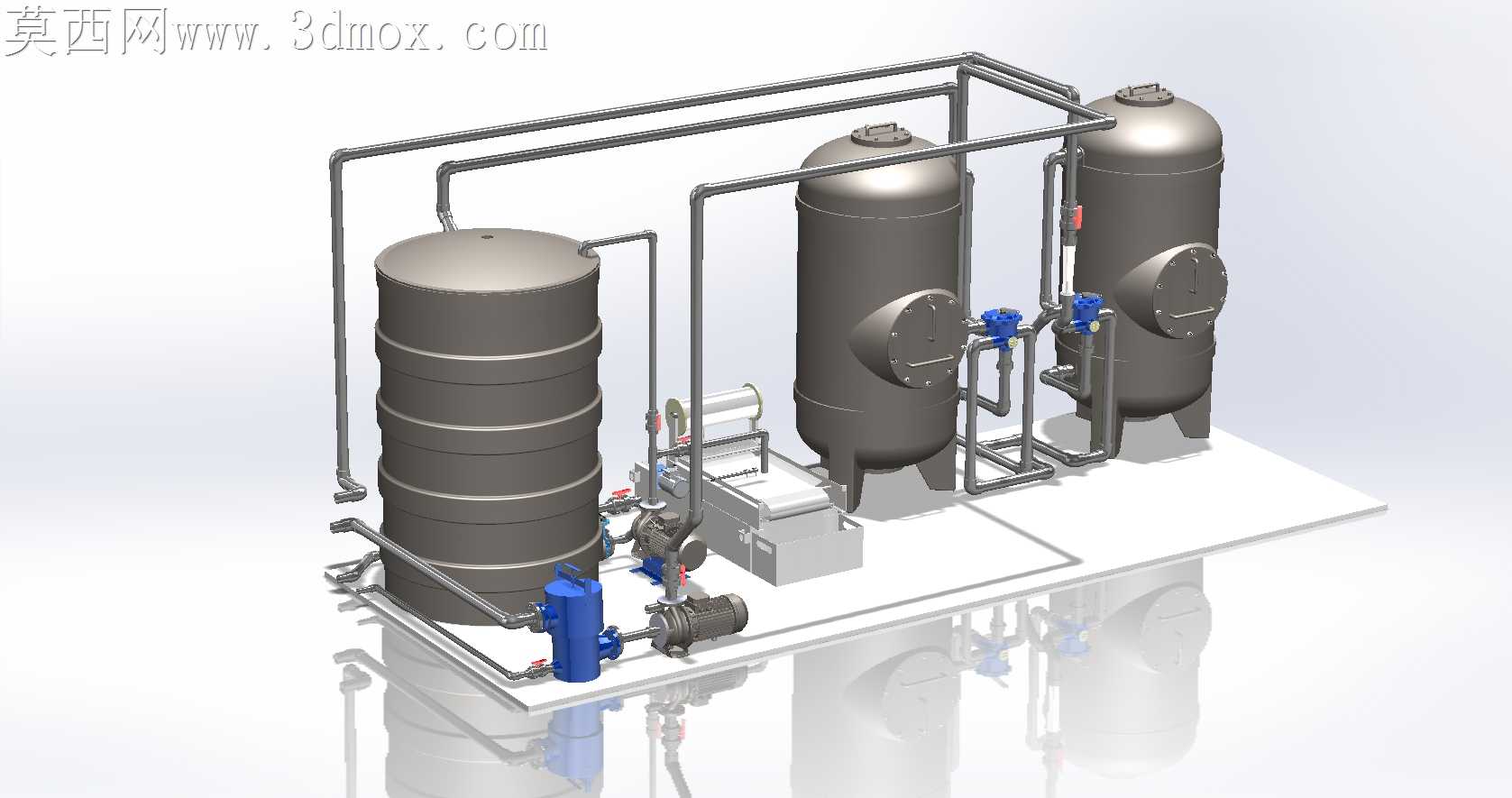

现场废物处理管路最容易出问题的位置，永远是罐体进出口的变径衔接段，很多现场安装的管路因为前期没考虑介质冲刷带来的局部紊流，运行不到半年就会在焊缝位置出现磨穿泄漏，这套装置在结构优化阶段就把这个痛点放在了首位。三个立式罐体的进出口没有直接做直角硬接，而是顺着介质流向做了缓弯过渡的管路走向，每段弯管的曲率都避开了直角冲蚀的风险，连罐体侧面的人孔法兰位置，都特意错开了管路的正冲方向，避免带杂质的废液长期冲刷人孔密封面造成密封失效。管路上的阀门安装位没有随意排布，每台阀门的操作手柄都预留了足够的徒手操作空间，不会出现后期运维时扳手卡到相邻管路的问题，泵组和罐体之间的连接段特意加了短节柔性衔接，就算后期基础沉降带来几毫米的位移，也不会把管路接口掰裂。底部的公用底座没有做成整面封死的平板，而是在泵组、过滤器这些需要定期拆检的位置预留了镂空操作位，日常更换滤芯、检修泵体密封的时候不用拆整段管路，伸手就能摸到紧固件位置。管架的排布顺着管路走向做了分层支撑，粗管径的主路管用独立管卡固定在底座的加强筋上方，细管径的仪表支路管顺着主管路侧面排布，不会因为现场振动出现细管被震断的情况。罐体底部的支脚特意做了加高处理，离底座面留出了足够的积液导流空间，就算跑冒滴漏也不会让罐体底部长期泡在积液里出现锈蚀。连最容易被忽略的排气阀位置，都设在了每段管路的最高点，开机充液的时候不用挨个拆管排气，打开高点阀门就能排净管内空气，避免气蚀损伤泵体叶轮。不同罐体之间的连通管做了等径匹配，不会出现局部缩径造成的流量瓶颈，管路上的过滤器进出口做了流向标识的凸台结构，后期刷漆标识的时候不会因为漆面磨损搞反流向。整套装置的所有连接法兰都统一了螺栓孔位规格，现场备件不用准备多种型号的紧固件，运维换件的时候不用反复核对螺栓尺寸。
