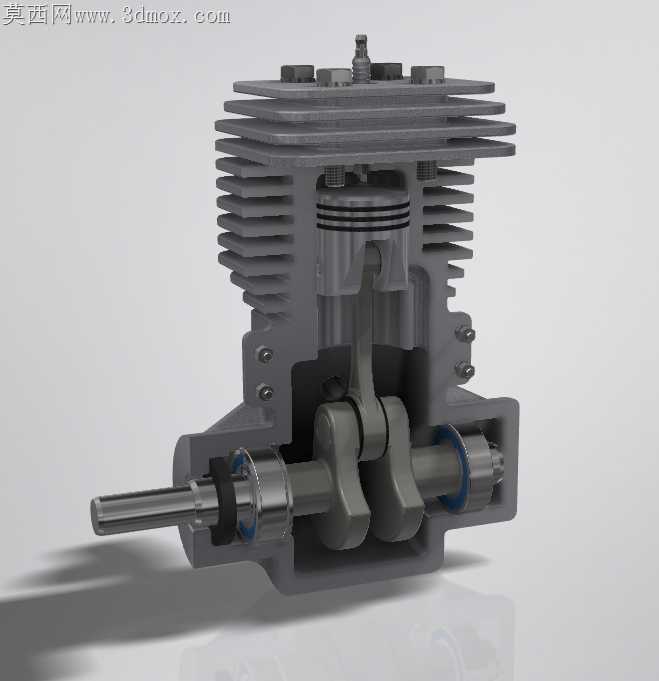

剖视展示简易二冲程发动机内部构造

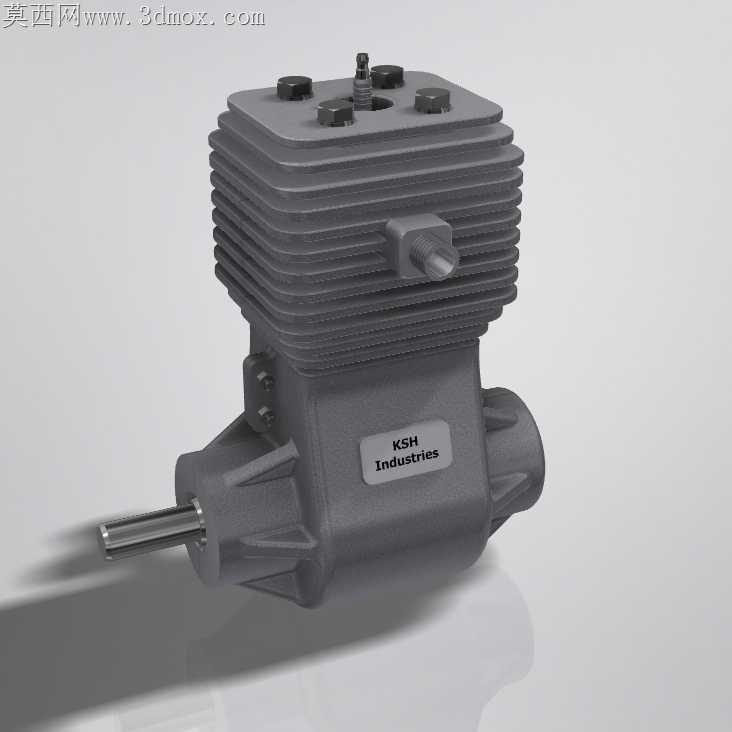

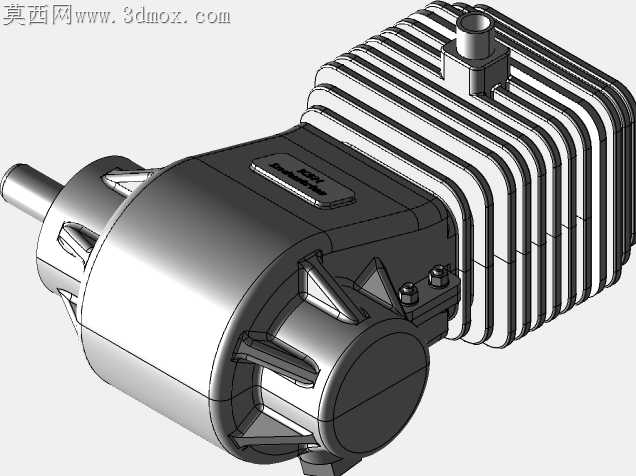

小排量风冷二冲程发动机的量产加工里，最容易被忽略的隐患藏在散热鳍片与缸体的衔接圆角处，很多手板样件在台架高负荷连续运转时，会在鳍片根部出现应力集中导致的细微裂纹，这套剖视结构在设计阶段就把这个加工痛点纳入了考量。缸体外壁的散热鳍片没有做等厚的规整排布，靠近燃烧室顶部的鳍片间距更窄、厚度略增，对应燃烧室区域最高的热负荷，越靠近曲轴箱方向鳍片间距逐步放宽，既给压铸时的铝液流动留足填充空间，避免薄壁处出现冷隔缺料，也给后续去毛刺的铣削工序留出刀具避让空间，不会因为鳍片过密导致加工振纹残留。剖视切面的位置特意避开了缸体上的进排气道开孔，不会因为剖切破坏气道的完整走向展示，能清晰看到活塞环在缸筒内的配合位置，活塞销与连杆小头的衬套配合段留了0.02mm的间隙公差，既保证常温装配时的压装顺畅度，也能适配运转升温后金属膨胀带来的尺寸变化，不会出现活塞销卡滞导致的拉缸故障。曲轴的平衡块轮廓做了偏心圆弧优化，没有追求视觉上的完全对称，而是匹配活塞连杆组件的往复惯性力做了配重校准，就算是做教学演示的简易结构，也能在手动转动输出轴时感受到顺滑的动平衡表现，不会出现某一角度卡滞的顿挫感。曲轴两端的轴承位做了台阶限位，装配时轴承压装到台阶面就自然到位，不需要额外加调整垫片来控制轴向窜动量，降低装配时的选配难度，哪怕是初次接触机械装配的实训学生，也能按照配合台阶的指引完成整机组装，不会出现轴承装偏、轴向间隙过大的问题。缸头的螺栓孔位置做了沉头锪平处理，螺栓拧紧时不会因为安装面不平整导致缸头压合受力不均，能保证缸垫处的密封压力均匀分布，避免运转时出现漏气泄压的问题。连杆大头的剖分面没有做复杂的锯齿定位，而是采用简单的平切口配合定位销，对于这种小功率的简易发动机来说，足够承受运转时的冲击载荷，也能大幅降低加工时的精度要求，不需要专用的裂解加工设备就能完成连杆部件的生产，大幅压低单件加工成本。输出轴端的密封位做了表面粗糙度细化处理，就算是搭配普通的丁腈橡胶油封，也能保证长期运转时的密封效果，不会出现曲轴箱内的混合气泄漏问题。
