柴油机高压燃油机械喷油器结构设计

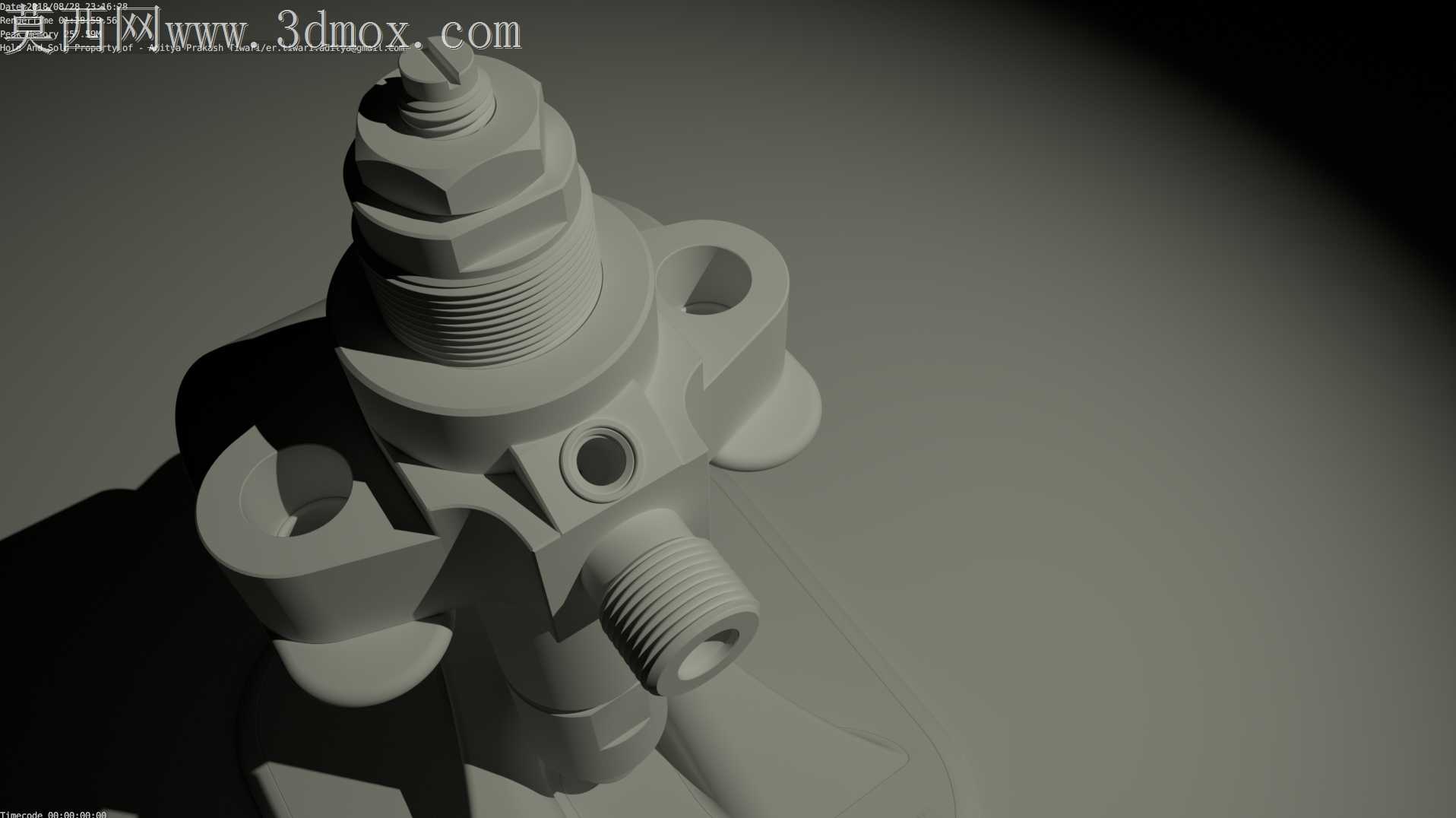

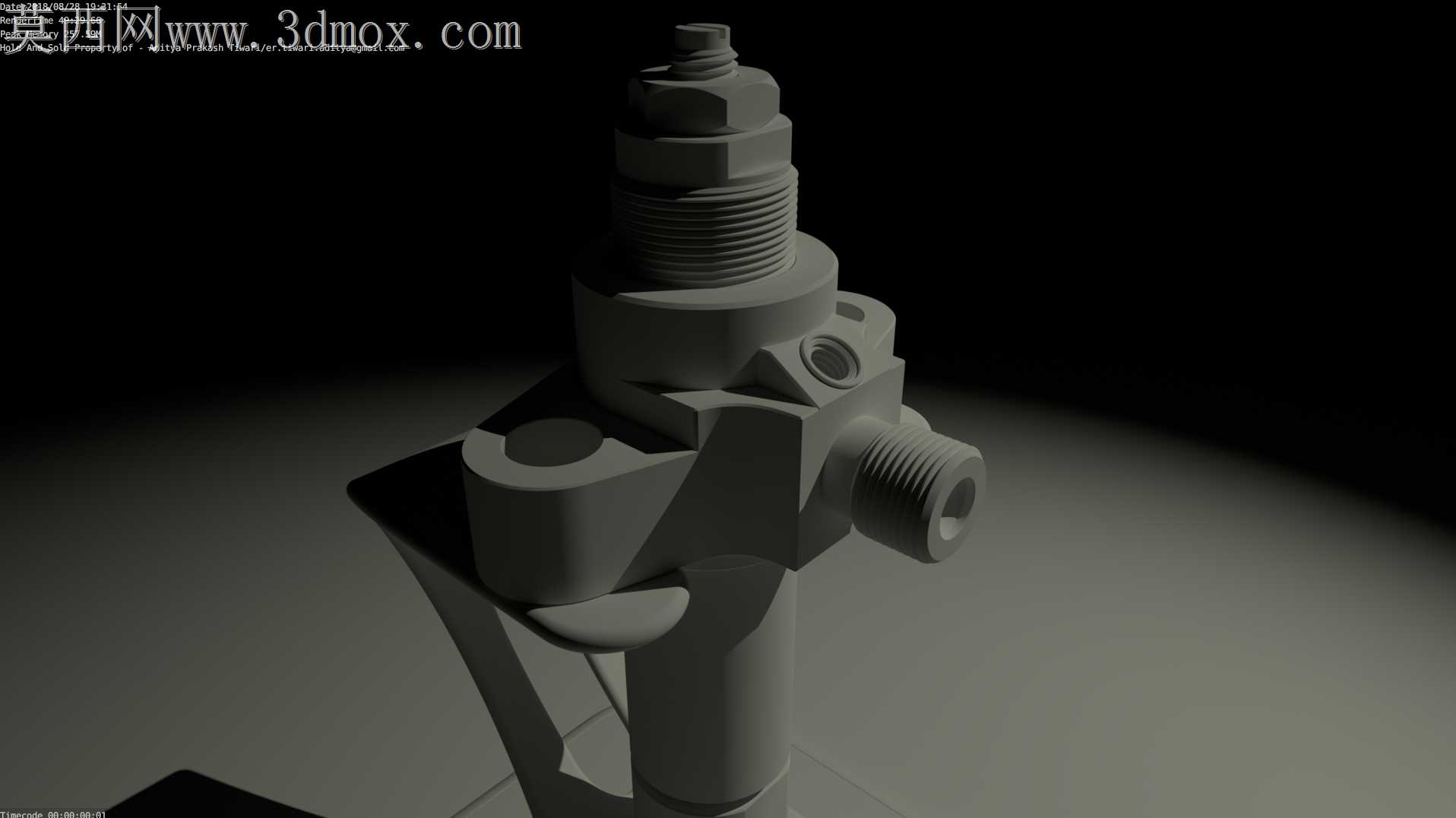

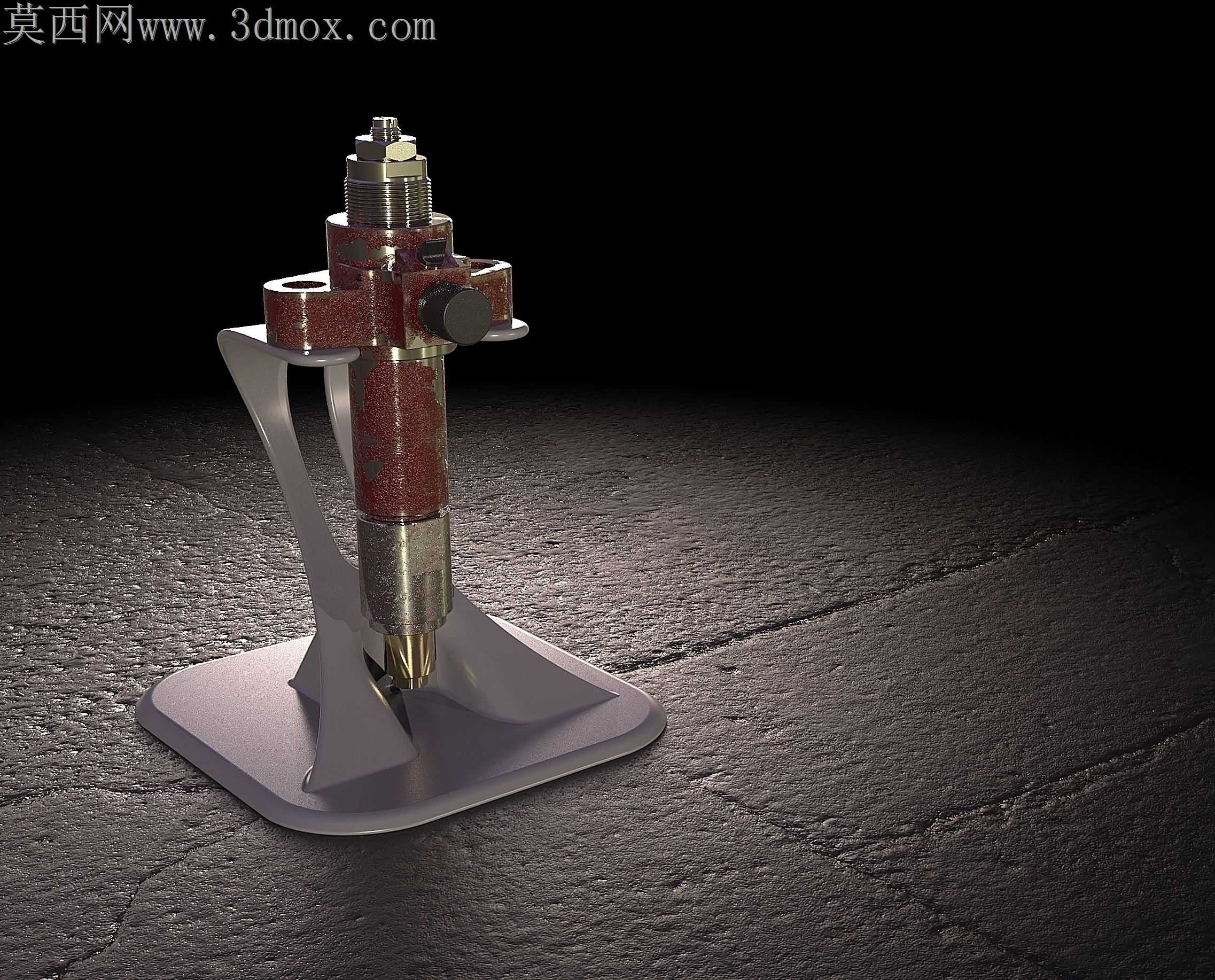

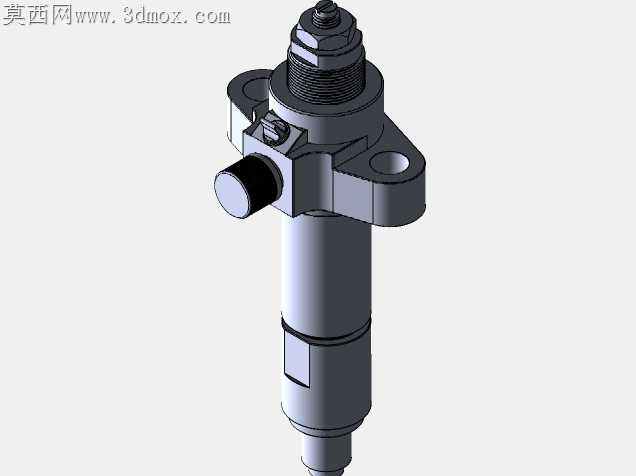

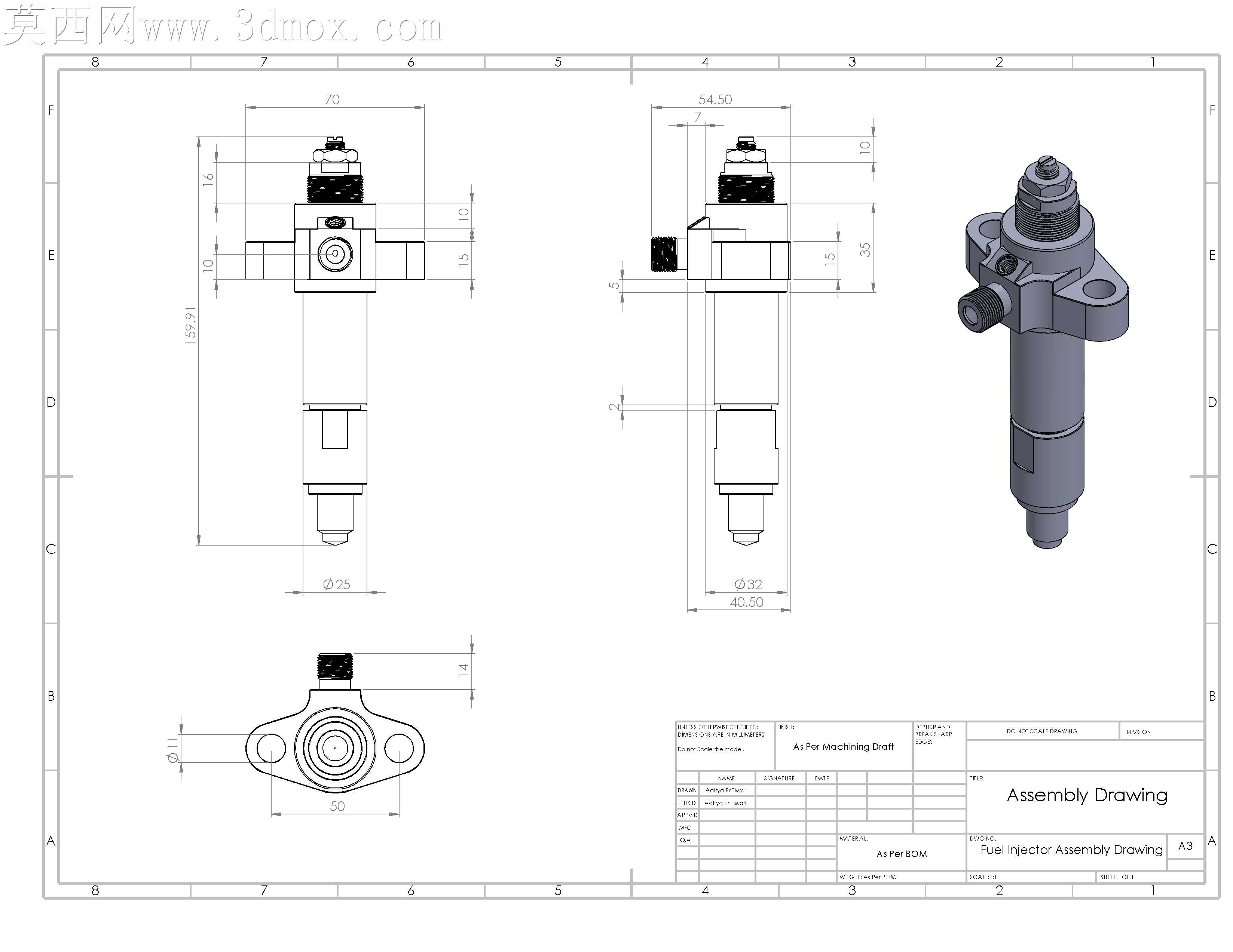

柴油机喷油器长期工作在燃烧室顶部的高温高压环境中，针阀偶件的配合间隙一旦控制失当，轻则出现燃油滴漏引发积碳卡滞，重则直接导致高压燃油泄漏无法建立起轨压，直接影响整机动力输出。这款机械式喷油器的结构设计，完全围绕加工适配的核心逻辑展开，所有细节都指向量产加工的可行性与长期工况下的可靠性。

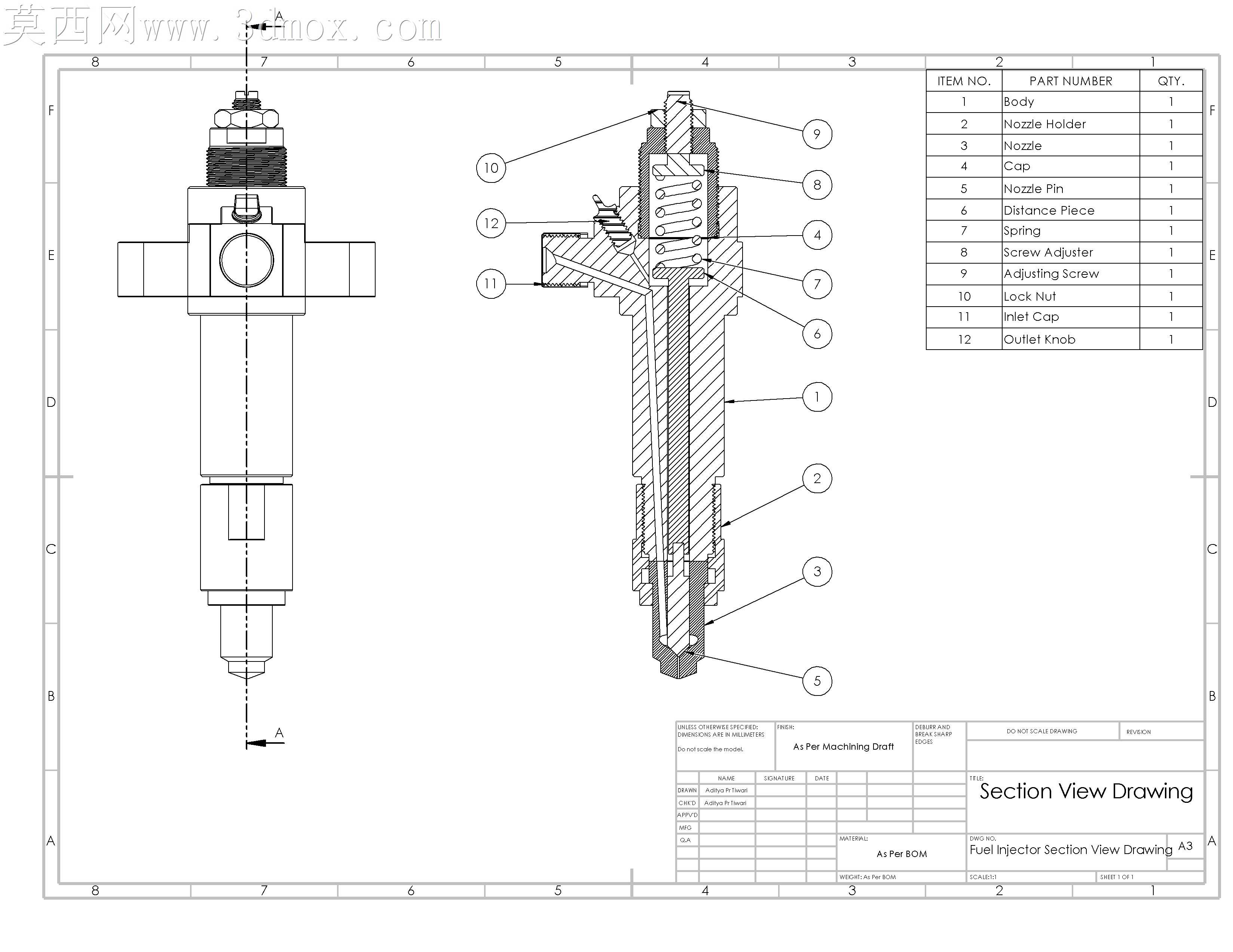

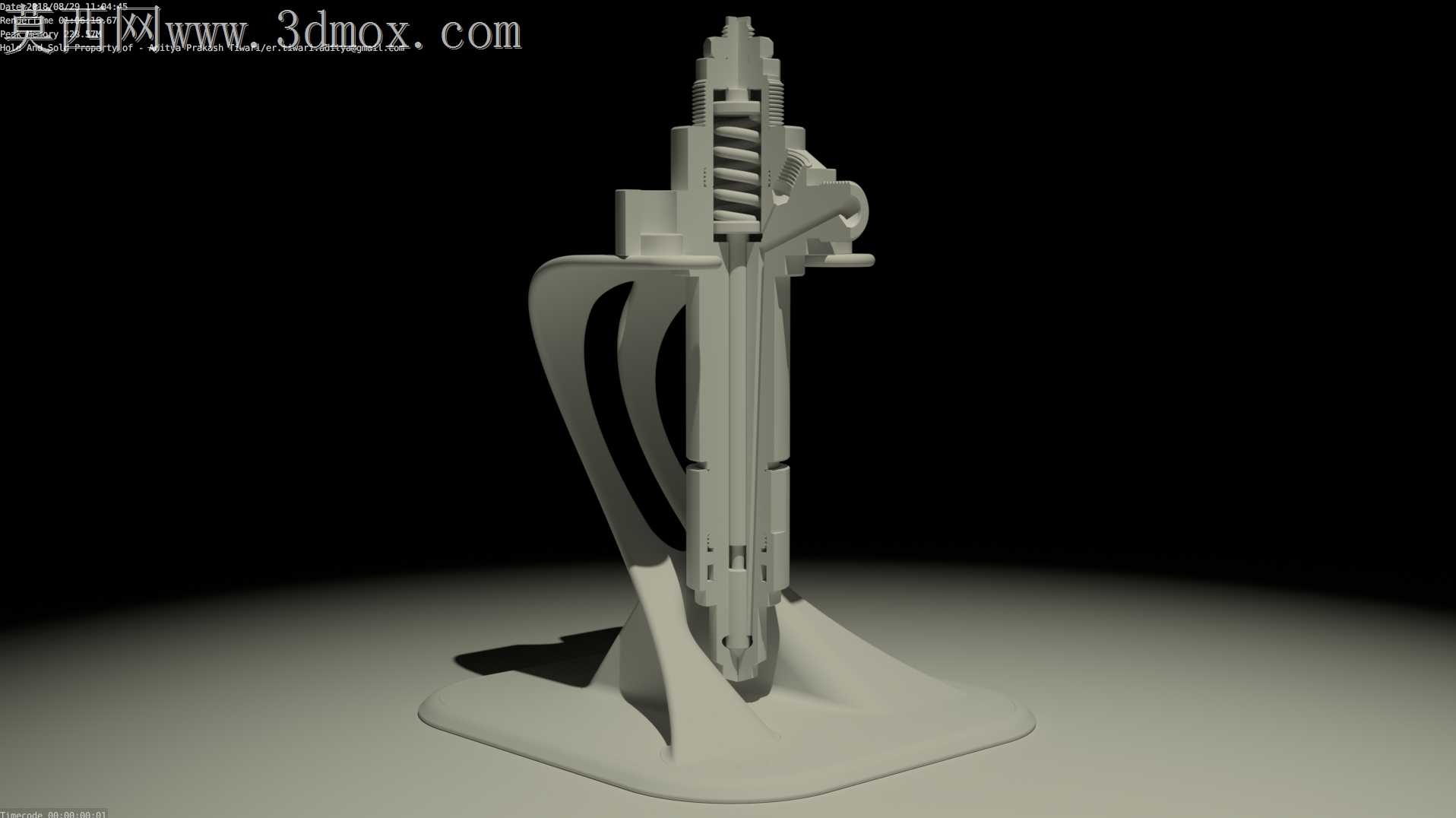

针阀与针阀体的配合段特意设计了2毫米直径的窄孔油道，这个尺寸不是随意给定的——常规加工中，直径小于1.8毫米的深孔在钻削时极易出现钻头偏摆，孔壁粗糙度很难稳定控制在Ra0.8以内，高压燃油高速冲刷时会产生紊流，直接影响喷雾锥角的一致性；而孔径超过2.2毫米又会削弱针阀体的结构强度，在160MPa以上的喷射压力下存在阀体开裂的风险。2毫米的孔径刚好卡在现有深孔钻设备的经济加工精度区间，不需要采用昂贵的电火花穿孔工艺，普通硬质合金深孔钻就能稳定达到尺寸公差要求，批量生产时的不良率能控制在千分之三以内。

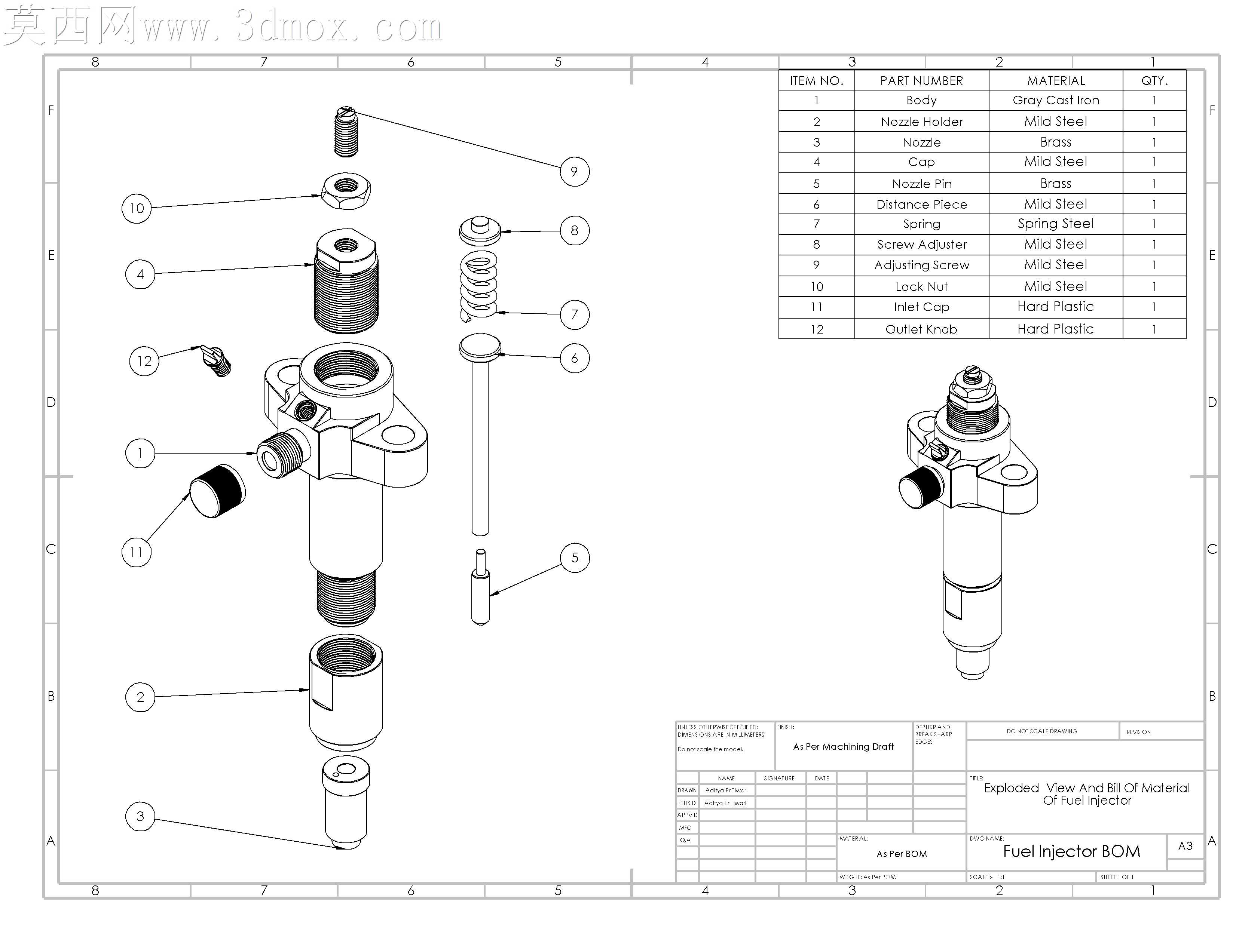

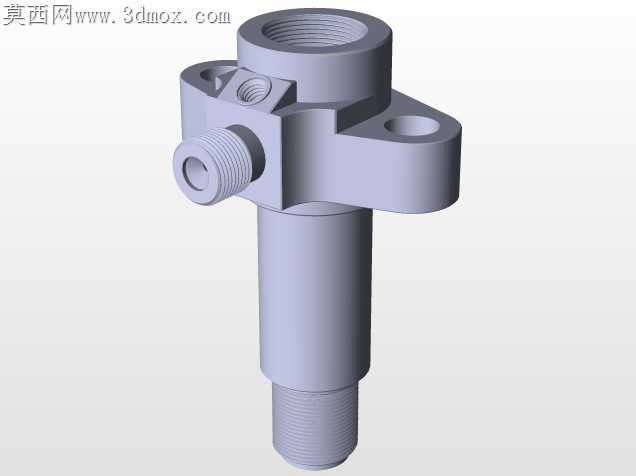

喷油器本体与安装支架的连接部位，没有采用常见的过盈配合结构，反而预留了0.02毫米的间隙配合公差，搭配端面的定位销做周向固定。很多初做设计的工程师会误以为过盈配合能提升连接刚性，实际上燃烧室工作时的温度波动范围超过400摄氏度，铸铁本体与钢制支架的热膨胀系数差异接近30%，过盈配合在冷热交变工况下会产生巨大的内应力，反复循环后很容易出现支架断裂的故障。预留的微小间隙刚好能容纳两种材料的热变形量，定位销承担周向限位的作用，装配时不需要加热压装，普通钳工用铜锤轻轻敲击就能完成组装，后期维护拆解也不会损伤配合面。

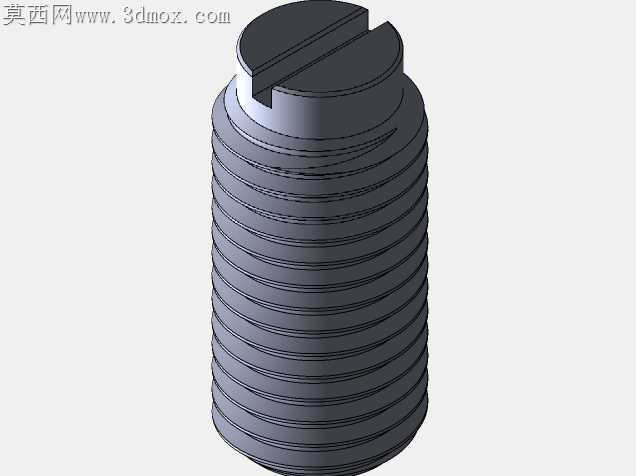

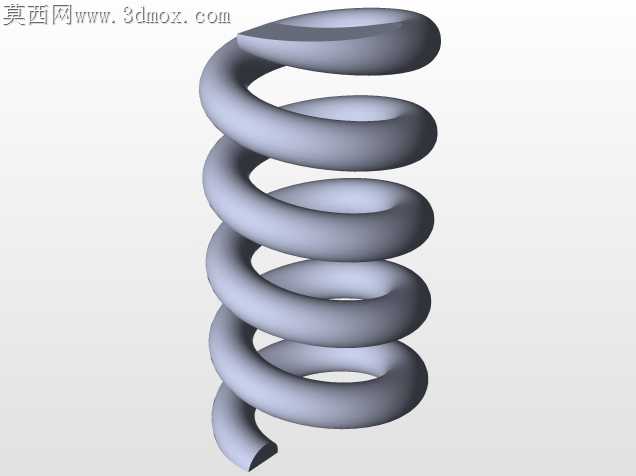

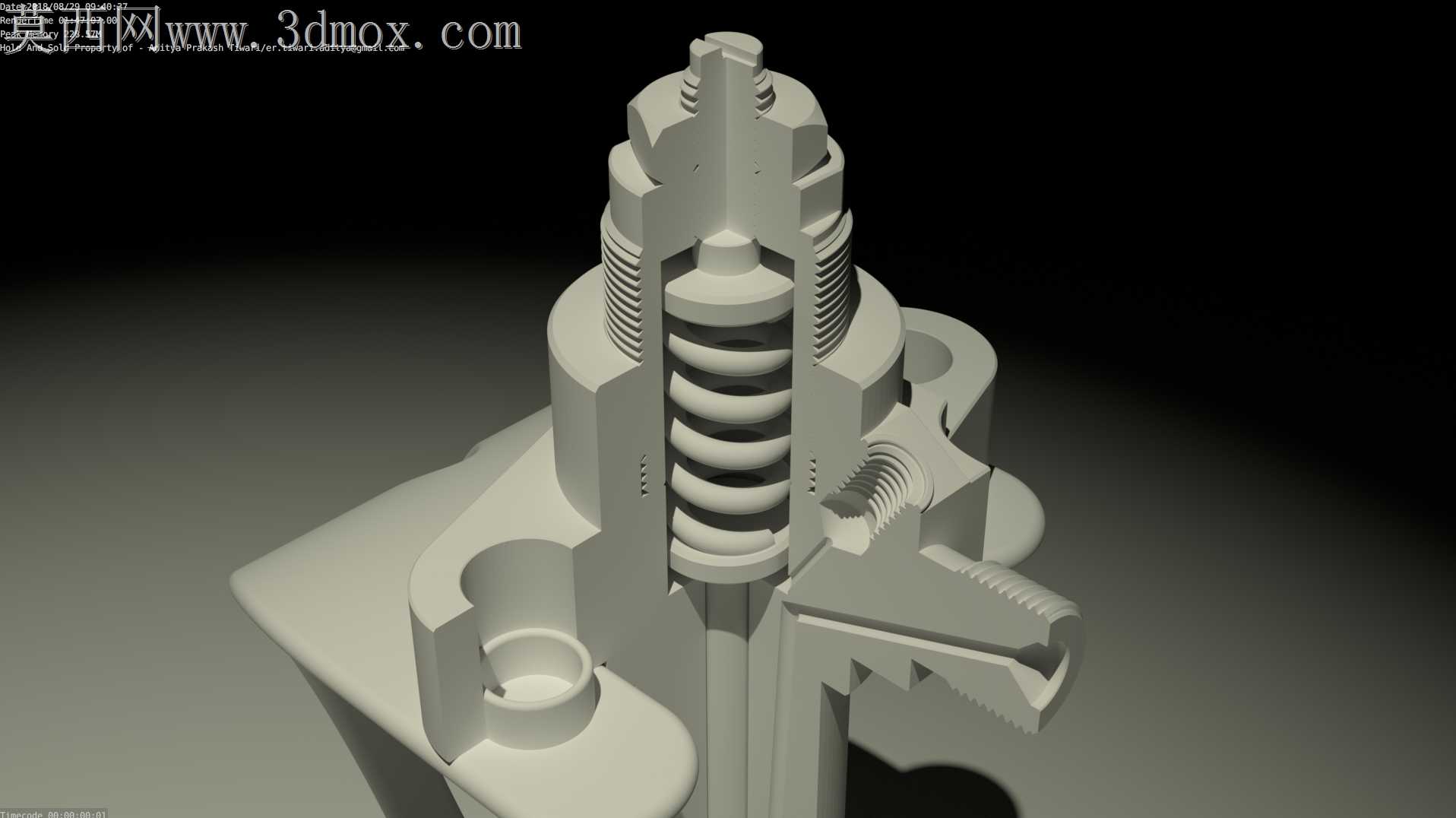

喷嘴端的密封锥面角度特意选了60度，而非行业内一度流行的59度密封角。60度锥面是外圆磨床的通用加工角度，不需要定制成型砂轮，加工时可以直接用机床的标准角度修整器修出砂轮型面，锥面的圆度与表面粗糙度都能稳定达到密封要求，不会出现因为锥面贴合不严导致的燃油泄漏。针阀顶部的调压弹簧座做了微小的倒角处理，这个细节能避免弹簧压缩时出现偏磨，弹簧的使用寿命能提升40%以上，不会因为弹簧偏斜导致针阀卡滞。

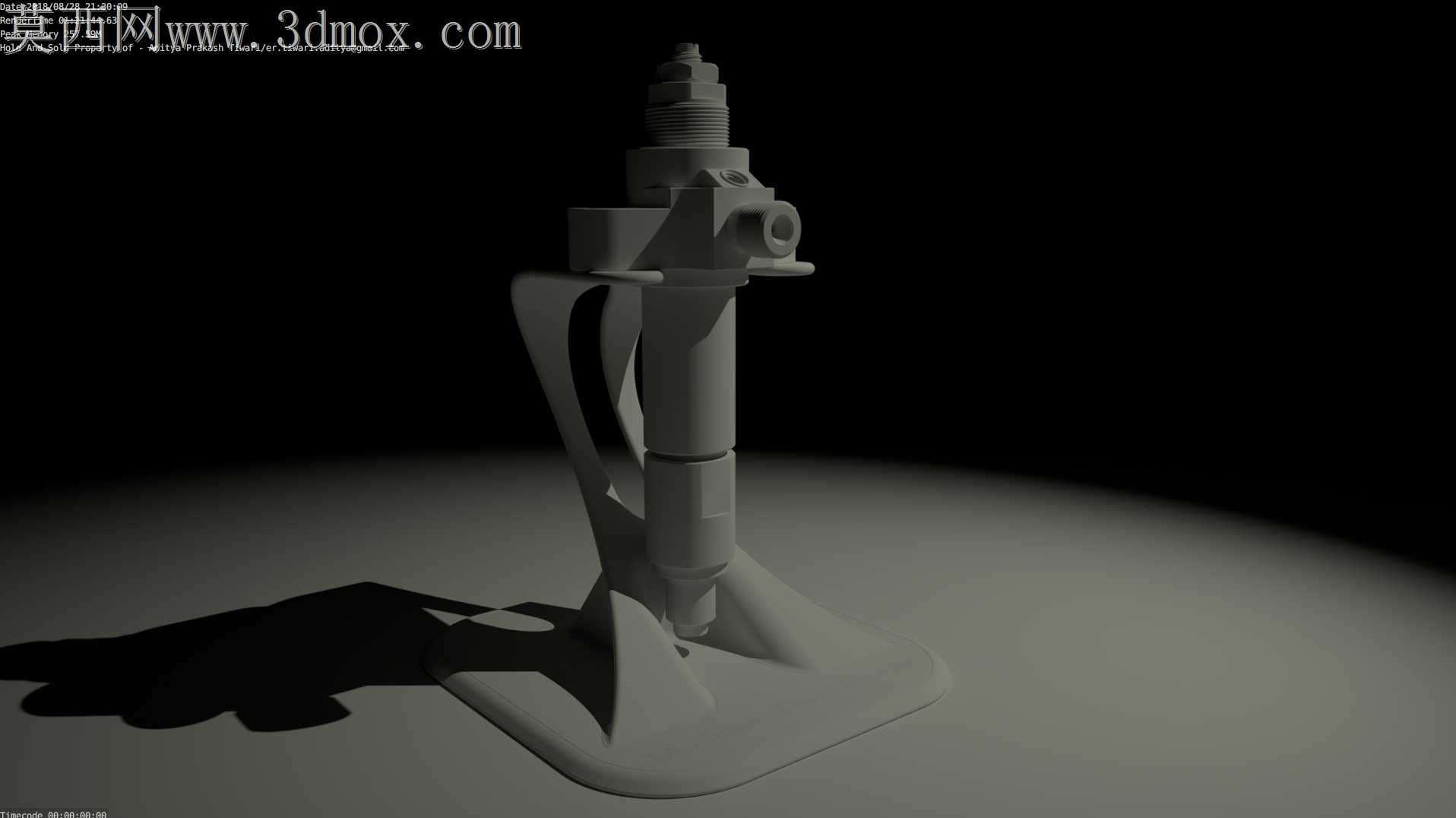

喷油器底部的支撑结构没有做多余的减重镂空，很多参赛设计会为了视觉上的轻量化做大量的镂空处理，实际量产中这些镂空结构会增加铸造的难度，清砂工序很难把内部的残留砂粒清理干净，残留砂粒一旦进入燃油油路就会直接刮伤针阀偶件，导致喷油器报废。平整的支撑底座既方便加工时的装夹定位，也能在做喷油特性试验时稳定固定在试验台架上，不需要额外设计专用夹具。所有外露的棱角都做了R0.5的圆角处理，不是为了外观好看，而是热处理时尖锐棱角会出现应力集中，淬火过程中很容易出现微裂纹，这些微裂纹在长期高压冲击下会逐渐扩展，最终导致零件开裂失效。

进油口的螺纹规格选用了常见的公制细牙螺纹，没有选小众的管螺纹规格，后期用户在做管路连接时不需要单独定制接头，市面上标准的高压燃油管就能直接匹配，降低了整机的装配与维护成本。整个喷油器的所有零件都没有需要五轴联动加工的复杂曲面，所有结构都能在普通三轴铣床、外圆磨床、钻床上完成加工，不需要投入昂贵的专用加工设备，非常适合中小批量的生产配套。
