Arduino Mega开源控制板三维结构模型

　　在嵌入式开发、智能硬件原型验证、小型自动化设备搭建的场景中，控制板的三维结构建模是结构适配、外壳设计、整机装配环节必不可少的前置工作，这款Arduino Mega控制板的三维模型，完全还原了实物的结构特征，可直接用于各类项目的结构干涉检查、安装位匹配工作。从实际工程应用角度出发，做这类控制板的三维建模，首先要明确所有外接接口的位置与突出高度，毕竟多数项目里控制板需要外接电源、传感器、执行器等各类外设，接口的位置偏差会直接导致后期装配时接线受阻、外壳开孔错位。

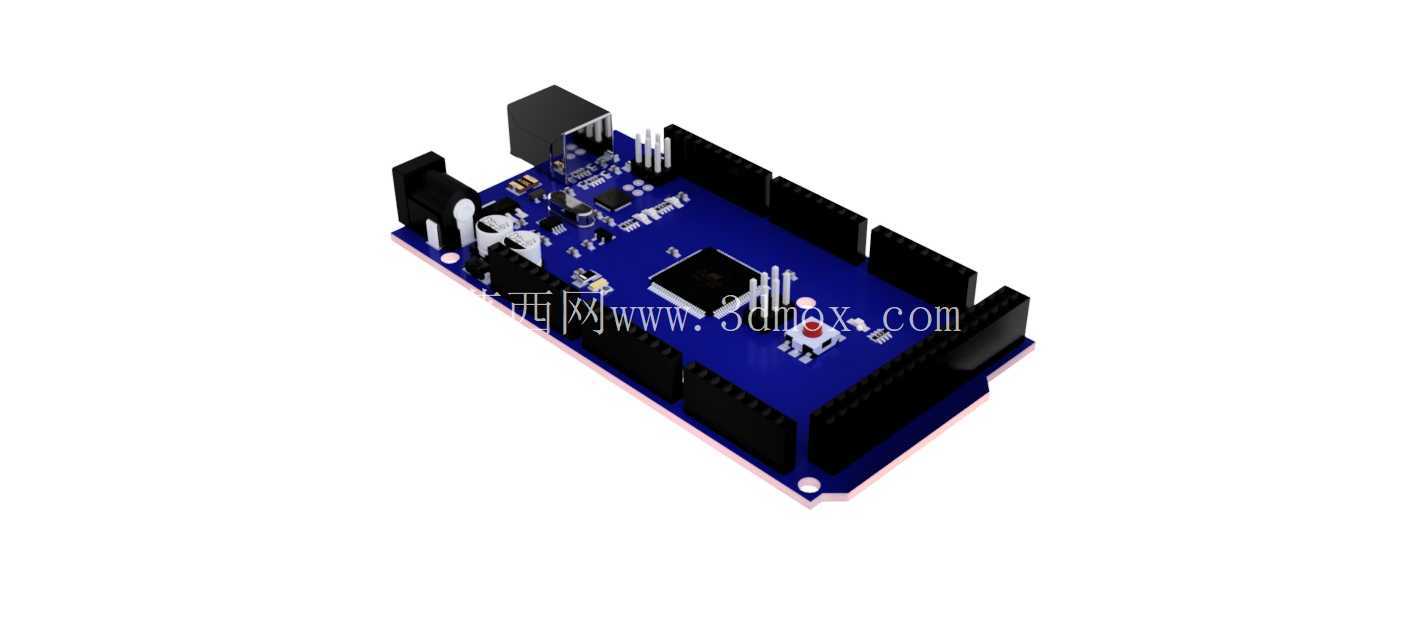

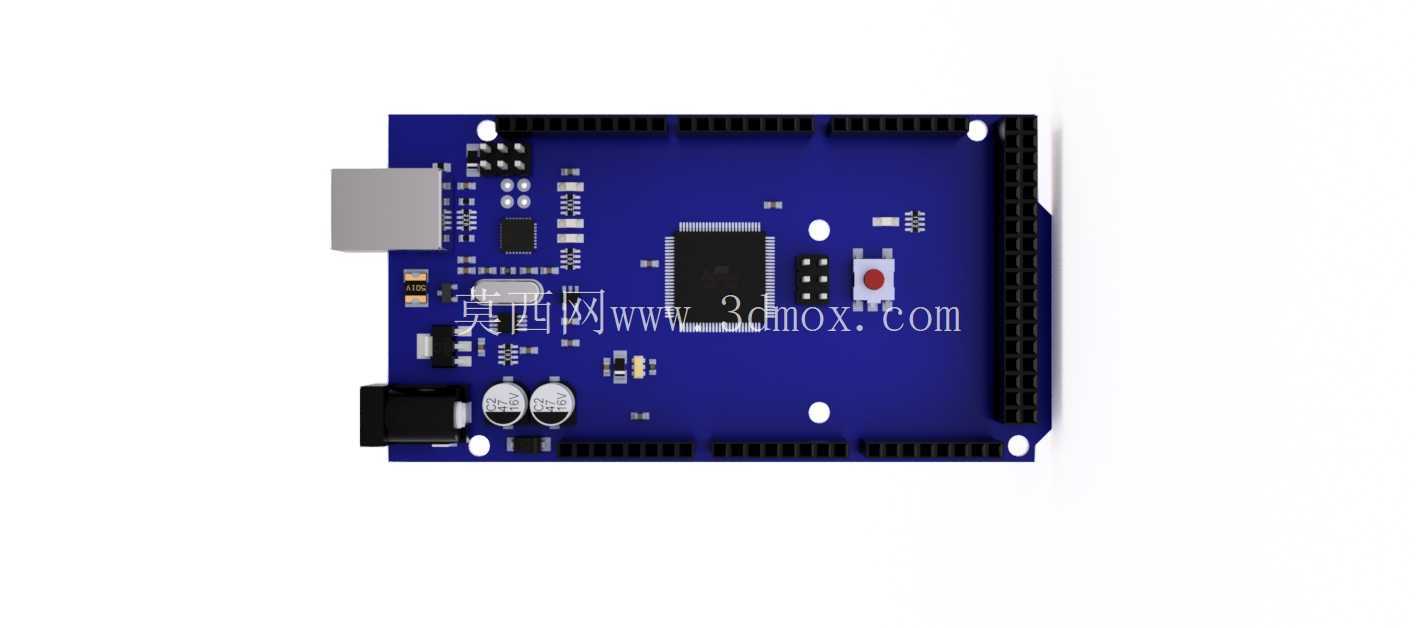

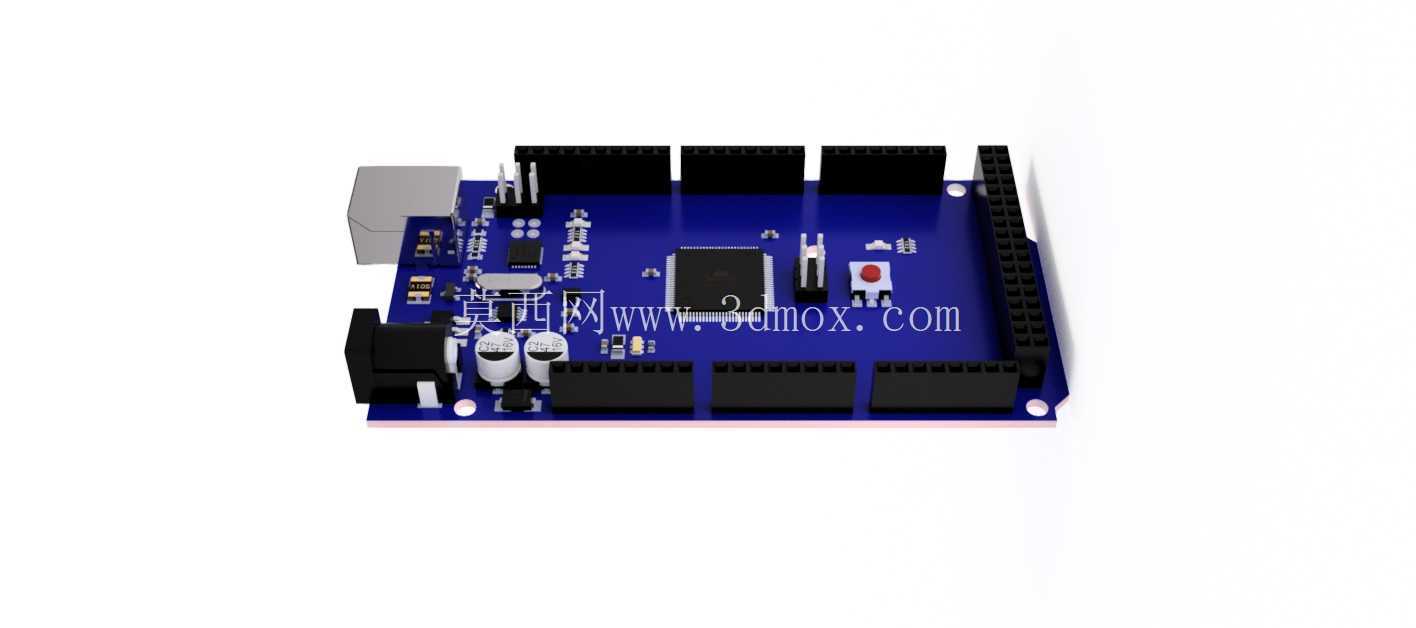

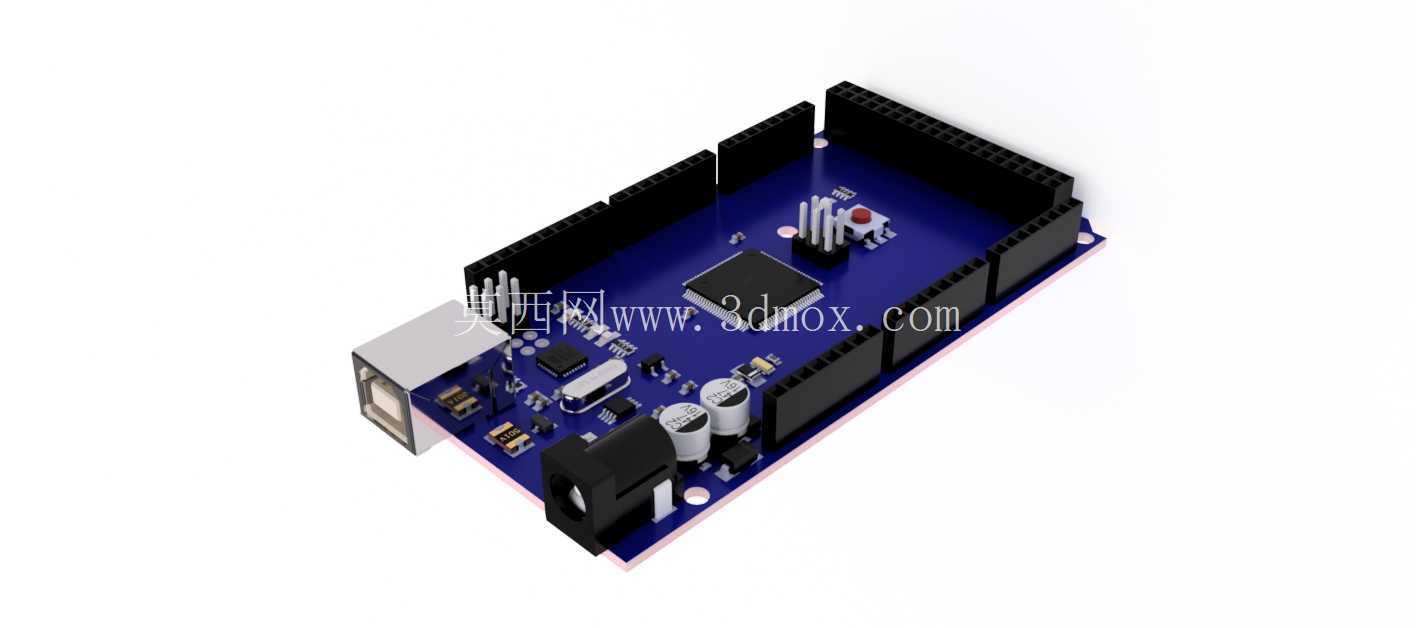

　　这款模型完整还原了板载的USB-B型接口、直流电源座、排针排母组、复位按键的位置与外形尺寸，其中电源座的突出高度、USB接口的插拔空间都做了精准的尺寸还原，设计外壳或者安装支架时，不需要反复核对实物尺寸就能预留出足够的操作空间。从设计思路上看，建模时优先保证了安装基准的准确性，控制板的四个安装孔位坐标完全匹配实物标准，孔位直径、沉头深度都做了还原，不管是用铜柱固定在设备内部支架上，还是搭配亚克力外壳做固定，都能直接对齐安装位，不会出现孔位偏差导致的装配问题。板上的核心元件比如主芯片、晶振、电容、电源指示灯这些部件，都按照实物的高度与占位做了建模，在做整机结构布局时，可以直接检查板上最高元件和周边结构件的安全距离，避免出现外壳压到元件、元件和其他结构件干涉的问题。很多工程师在做小型智能设备开发时，经常会忽略控制板的元件高度差，导致后期打样的外壳和板上电容、接线端子产生干涉，不得不反复修改结构图纸，这款模型把板上所有元件的外形轮廓与高度都做了还原，在布局阶段就能完成干涉检查，减少反复打样修改的成本。

　　从安装边界来看，模型完整还原了控制板的整体长宽尺寸，排针向外延伸的宽度、电源接口向外突出的长度都做了精准复刻，在做设备内部腔体设计时，可以直接把模型导入装配体，划定控制板的占用空间，预留出接线的弯曲半径，避免后期接线时线材挤压到其他元件。另外板载的排针组间距完全符合标准间距，做外接扩展模块的适配时，可以直接通过模型对齐排针位置，设计扩展板或者转接板时不需要反复测量排针坐标。在教学与实训场景中，这款模型也可以用于电子结构装配的演示，让学习者直观了解开源控制板的元件布局、接口分布，理解硬件结构设计中安装位、接口空间、元件高度差的设计要点。

　　不同于只做板片外形的简化模型，这款模型还原了所有影响装配的结构细节，不管是做3D打印外壳设计、设备内部结构布局，还是做扩展模块的开发，都能直接作为结构参考使用，不需要额外花时间测绘实物尺寸。建模过程中对板上的易干涉部位做了重点还原，比如电源座的固定卡扣、USB接口的金属外壳厚度、排针的插针长度，这些细节都是实际装配中容易出现干涉的位置，精准还原这些尺寸能有效减少结构设计的出错概率。在小型自动化设备、创客项目、教学实验装置的开发中，控制板的结构适配是很容易被忽略的环节，很多项目功能调试没问题，最后装配时才发现控制板装不进预留位置、接口被外壳挡住，用精准的三维模型提前做布局检查，就能在设计阶段规避这类问题，缩短项目的开发周期。
