多规格内六角沉头螺栓组三维结构

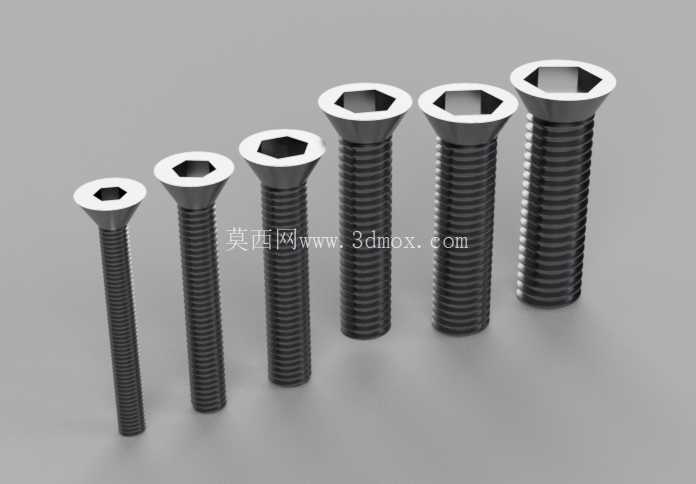

在各类机械装配、工装夹具搭建、模具结构组装以及自动化设备调试场景中，沉头内六角螺栓是出现频率极高的紧固连接件，其结构设计直接决定了装配后连接面的平整度、连接强度以及拆装维护的便捷性。本次呈现的螺栓组覆盖M3到M8共6种常用公称直径规格，每种规格统一采用25mm的螺杆有效长度，能够覆盖从轻载电子设备外壳固定、小型钣金件连接，到中载模具模板锁紧、机械设备结构件拼接的多数常规紧固需求。

从结构设计逻辑来看，沉头螺栓的核心特征在于头部的90度锥形沉头结构，安装时头部可完全沉入预制的锥形沉孔内，装配完成后螺栓头部不会突出工件表面，既能够避免突出的螺栓头剐蹭操作人员、干涉其他运动部件的运行轨迹，也能让设备外表面保持整洁平整，在需要频繁滑动接触的工装面板、设备外罩、模具分型面周边的紧固场景中，这种沉头结构的优势尤为突出。头部采用内六角驱动槽设计，相比十字槽、一字槽的驱动结构，内六角槽能够承受更大的拧紧扭矩，拧紧过程中不容易出现滑牙、脱槽的问题，即使在装配空间狭窄、无法使用长柄扳手的场景下，也能通过L型内六角扳手完成可靠锁紧，同时内六角槽的加工精度更容易控制，批量生产时的驱动适配一致性更好。

从安装边界维度考量，使用该系列螺栓时需要提前在被连接件上加工对应规格的沉头孔，沉孔的锥度需要与螺栓头部锥度保持一致，才能保证螺栓头部与沉孔完全贴合，避免出现装配间隙导致的连接松动、受力不均问题。不同公称直径的螺栓对应的沉孔深度、过孔直径都有明确的适配要求：M3规格适配的过孔直径通常在3.2-3.4mm，沉孔大端直径约6mm；M4规格过孔直径4.3-4.5mm，沉孔大端直径约8mm；M5规格过孔直径5.3-5.5mm，沉孔大端直径约10mm；M6规格过孔直径6.4-6.6mm，沉孔大端直径约12mm；M7规格过孔直径7.4-7.6mm，沉孔大端直径约14mm；M8规格过孔直径8.4-8.6mm，沉孔大端直径约16mm，所有规格的沉孔深度都需要保证螺栓头部完全沉入后不高出工件表面0.1mm以上，避免影响配合面的贴合精度。螺杆部分采用标准公制粗牙螺纹，螺纹牙型角60度，具备良好的自锁性能，常规工况下不需要额外添加防松胶即可满足紧固要求，在振动幅度较大的设备上使用时，可配合弹簧垫圈、螺纹胶实现更可靠的防松效果。

在实际工程选型过程中，需要根据被连接件的总厚度选择合适的螺栓长度，本次统一采用的25mm螺杆长度，适配的被连接件总厚度通常在10-18mm之间，拧紧后能够保证足够的螺纹啮合长度，避免螺纹啮合不足导致的滑牙、螺栓断裂问题。螺栓的受力方向以轴向拉力为主，安装时需要控制拧紧扭矩在对应材质的合理区间内，比如8.8级强度的螺栓，M3规格推荐拧紧扭矩在1.2-1.5N·m，M4规格在2.8-3.5N·m，M5规格在5.5-7N·m，M6规格在9-12N·m，M7规格在15-19N·m，M8规格在22-29N·m，扭矩过大容易导致螺栓断裂、螺纹滑牙，扭矩过小则会导致连接预紧力不足，设备运行过程中出现松动移位。

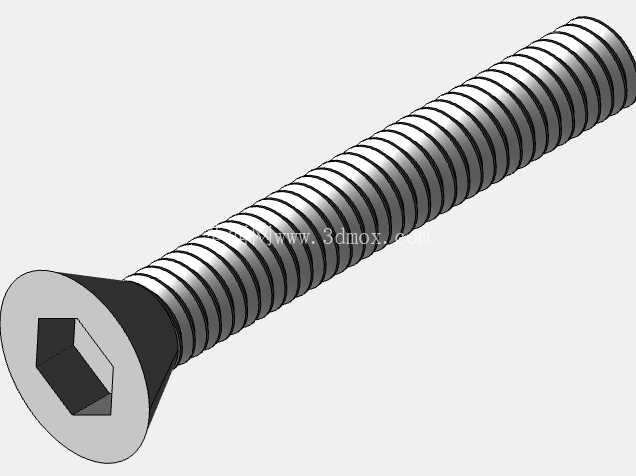

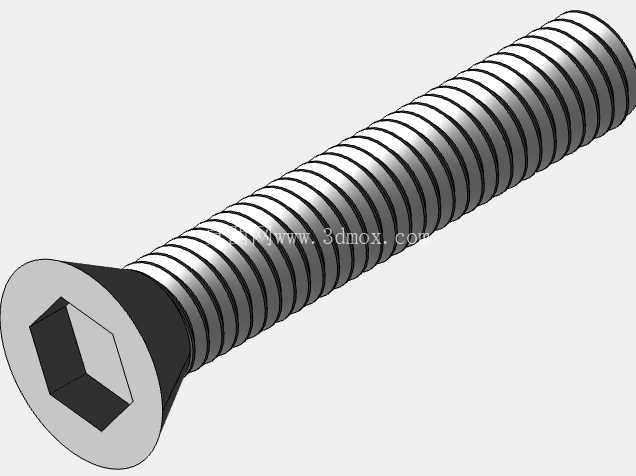

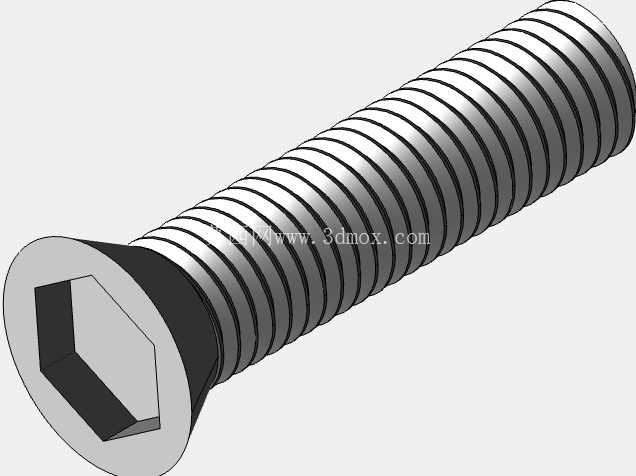

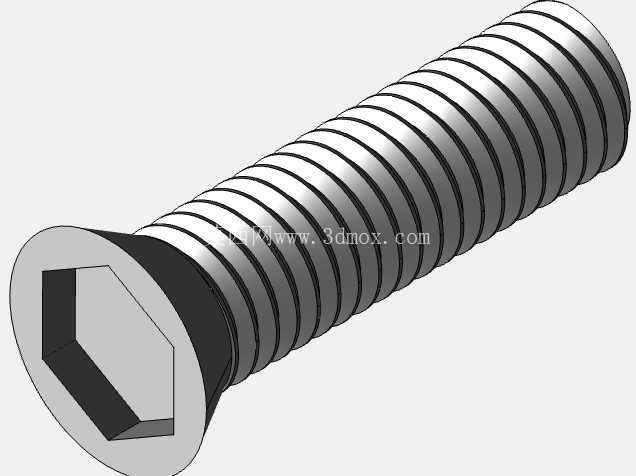

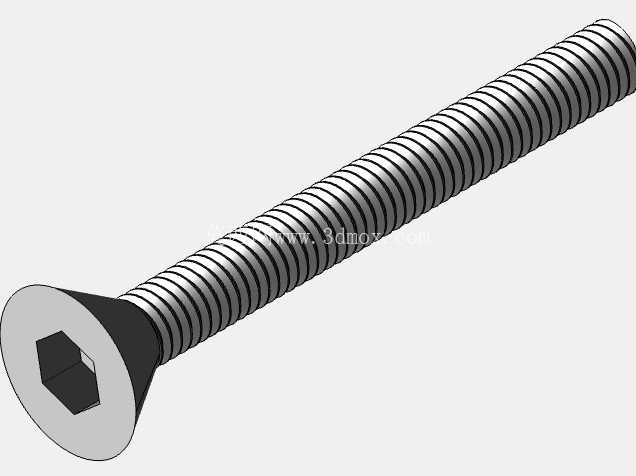

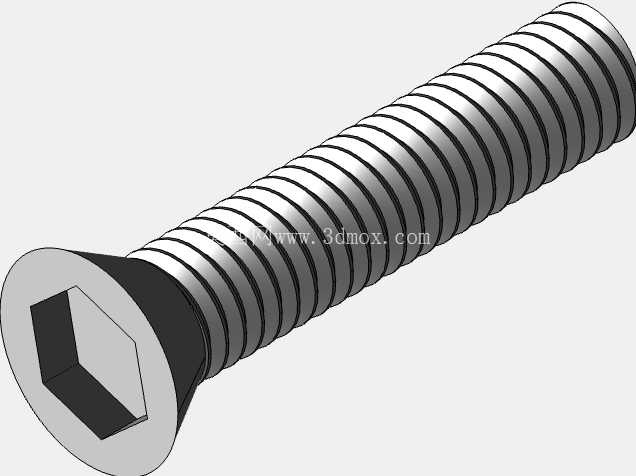

从三维建模的细节来看，该系列螺栓的模型还原了真实产品的所有结构特征，包括头部的内六角槽倒角、螺杆末端的倒角、螺纹牙型的准确轮廓，在进行整机装配仿真、干涉检查时，可以直接调用该模型进行虚拟装配，提前验证沉孔加工深度是否足够、螺栓安装后是否与周边零部件存在干涉，减少实际加工装配过程中的试错成本。不同规格的螺栓采用统一的建模基准，在装配时可以通过阵列、替换零部件的方式快速完成整组螺栓的布局，提升结构设计的效率。在模具装配场景中，这类沉头螺栓常用于固定模具的卸料板、导料板、型腔镶件，保证模具合模时分型面完全贴合，不会因为螺栓头突出导致合模间隙过大，影响注塑、压铸产品的成型精度；在自动化设备装配场景中，这类螺栓常用于固定设备的钣金护罩、线性导轨安装座、传感器支架，既保证连接强度，又不会因为螺栓头突出影响物料输送、机构运动的轨迹；在工装夹具设计场景中，沉头螺栓可以将定位块、夹紧元件可靠固定在夹具基板上，保持夹具工作面的平整，避免工件装夹时被突出的螺栓头顶起，影响定位精度。
