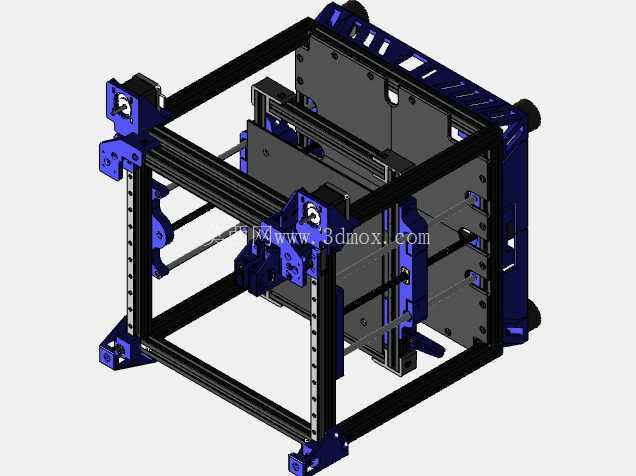

300mm成型幅面桌面级FDM3D打印设备结构

　　从结构设计逻辑来看，这套设备采用了铝型材拼接的框架主体，这种选型不是随意决定的——铝型材的标准槽口可以兼容市面上绝大多数通用五金配件，后期加装耗材架、照明模组、自动调平传感器、封板保温罩都不需要额外打孔攻丝，直接利用型材槽位搭配T型螺母就能完成固定，不管是原厂组装还是用户后期改装，都能大幅降低装配与改造成本。框架的连接角件采用了高强度工程塑料与金属嵌件结合的设计，既避免了全金属角件带来的重量冗余，又能保证框架拼接后的整体刚性，减少打印过程中运动部件高速移动带来的框架共振，毕竟共振是导致FDM打印件表面出现层纹、错位的核心诱因之一，框架刚性的冗余设计，能让设备在100-200mm/s的常规打印速度下保持足够的运动稳定性。桌面级增材制造场景里，300mm成型幅面的设备一直是个人创客、小型工坊、院校实验室的核心选型区间，这套Rook结构的打印设备，刚好卡在小尺寸桌面机与工业级入门设备的需求空白点，既保留了桌面设备占地小、组装调试门槛低的优势，又把成型空间拓展到300mm见方的区间，能覆盖绝大多数日常打样、小尺寸功能件制作、创意模型输出的需求，不用像小尺寸机型那样频繁拆分大尺寸零件，也不会像大尺寸工业设备那样占用过多车间或工作室空间。

　　运动结构上，这套设备采用了CoreXY的运动布局，相比传统的十字轴结构，CoreXY结构把X、Y轴的驱动电机都固定在框架主体上，大幅减轻了运动横梁的负载，让打印头的移动响应速度更快，高速打印时的惯性更小，定位精度也更容易保证。Z轴方向采用了双丝杆搭配直线导轨的传动方案，两根丝杆分别布置在成型平台的两侧，配合导轨的导向作用，能让热床平台在上下移动时保持水平度稳定，不会出现单丝杆结构常见的平台倾斜、Z轴层纹不均的问题，300mm的Z向行程，也能支撑用户打印较高的立式零件，比如小型工装夹具、创意摆件、结构验证样件都能一次成型。

　　成型平台的安装边界设计也考虑了实际使用的便利性，平台采用了可拆卸的弹簧钢磁吸面板，打印完成后可以直接把面板取下来弯折就能取下零件，不需要借助铲刀暴力撬动，既避免了平台被铲刀刮花，也降低了取件时零件变形损坏的概率。热床的固定结构预留了足够的调平余量，不管是手动调平还是加装自动调平探针，都有足够的调节行程，能适配不同厚度的打印面板，也能补偿长期使用后框架出现的微小形变。走线设计上，所有运动部件的线缆都采用了拖链收纳的方式，把电机线、热敏电阻线、加热线都约束在拖链内部，避免设备长期运动后线缆出现弯折疲劳、外皮破损的问题，也不会让杂乱的线缆干扰运动部件的正常移动，大幅降低设备后期的线缆维护成本。从实际应用场景来看，这套结构的设备可以放在个人工作室里完成创意产品的快速打样，设计师在完成三维建模后，不需要外发加工，几个小时就能拿到实体样件验证结构装配合理性；在小型加工工坊里，它可以用来制作定制化的工装夹具、定位治具，相比传统机加工的方式，制作周期更短，成本也更低；在院校的创客空间里，这套结构的组装调试难度适中，也能作为教学载体让学生理解增材制造设备的运动原理、结构设计逻辑，掌握机械装配、运动调试的基础技能。

　　设备的整体外廓尺寸控制得非常紧凑，300mm成型幅面对应的整机占地尺寸不到0.2平方米，普通的工作台、书桌都能放置，不需要专门预留大面积的设备摆放空间，框架侧面预留的安装位还可以加装耗材干燥盒、空气过滤模组，适配不同的打印耗材需求，不管是PLA、PETG这类常规耗材，还是ABS、ASA这类需要保温环境的工程耗材，都可以通过后期加装封板来满足使用要求。结构设计里还考虑了日常维护的便利性，所有的传动部件比如同步轮、丝杆、导轨都暴露在容易操作的位置，后期上润滑油、更换同步带、调整皮带张力都不需要大面积拆解设备，普通用户对照装配说明就能完成日常维护操作，不需要专业的售后人员上门，大幅降低了设备的全生命周期使用成本。
