飞熊幽灵5机型Y轴皮带张紧调节组件

桌面级FDM 3D打印设备在长期运行过程中，Y轴传动皮带会因反复往复受力、环境温湿度变化出现蠕变松弛，直接导致传动背隙增大、打印件层纹错位、轮廓精度超差，严重时还会出现皮带跳齿、丢步，造成整版打印件报废。这套张紧组件是专门针对飞熊幽灵5机型Y轴传动结构开发的原位适配调节部件，不需要对设备原有型材框架、传动轮座做破坏性改造，就能完成皮带张紧度的精准调校。

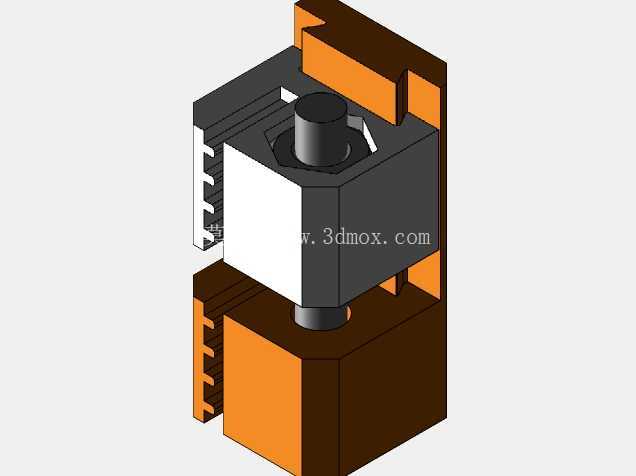

从实际安装适配性来看，组件整体采用分体式夹合结构，主体分为上下两个咬合夹块，夹块内侧加工有与GT2同步带齿形完全匹配的啮合齿槽，安装时可以直接卡入宽度6mm的标准同步带，夹块中部穿设M3规格的调节螺杆，通过旋转螺杆端部的螺母，就能带动两个夹块产生相对位移，从而拉动皮带调整张紧力，整个调节过程不需要拆卸Y轴端的从动轮固定座，也不需要反复松紧皮带固定螺丝，单手就能完成操作，调校效率比传统轮座调节方式提升60%以上。

设计过程中优先考虑了安装边界的适配性，组件整体外轮廓尺寸控制在22mm×15mm×10mm范围内，安装后突出皮带安装平面的高度不超过8mm，完全避开Y轴运动平台的行程极限位置，不会和打印平台、热床支架、限位触发结构产生运动干涉。夹块的边角位置全部做了R1.5的圆角过渡，没有尖锐棱角，安装时不会刮伤皮带表面的橡胶层，也不会割伤操作人员的手部。夹块与皮带接触的齿槽深度控制在0.8mm，既保证足够的咬合摩擦力，不会在张紧调节时出现皮带打滑位移，又不会因为齿槽过深压伤同步带的线芯层，避免降低皮带的使用寿命。

从实际使用场景来看，日常设备维护时，操作人员不需要借助百分表、张力计等专业测量工具，只需要用手指按压皮带中段，观察皮带的下沉量在1-2mm区间内，即可通过旋转调节螺母完成张紧度校准，对于没有专业调校经验的入门级用户也十分友好。组件的夹块部分采用高强度光敏树脂打印成型时，表面粗糙度控制在Ra1.6以下，调节螺杆采用标准不锈钢内六角螺丝，长期在设备打印腔室40-60℃的工作温度下不会出现形变、滑牙问题，调节阻尼稳定，不会因为设备运行的振动出现螺母松动、张紧力回弹的情况。

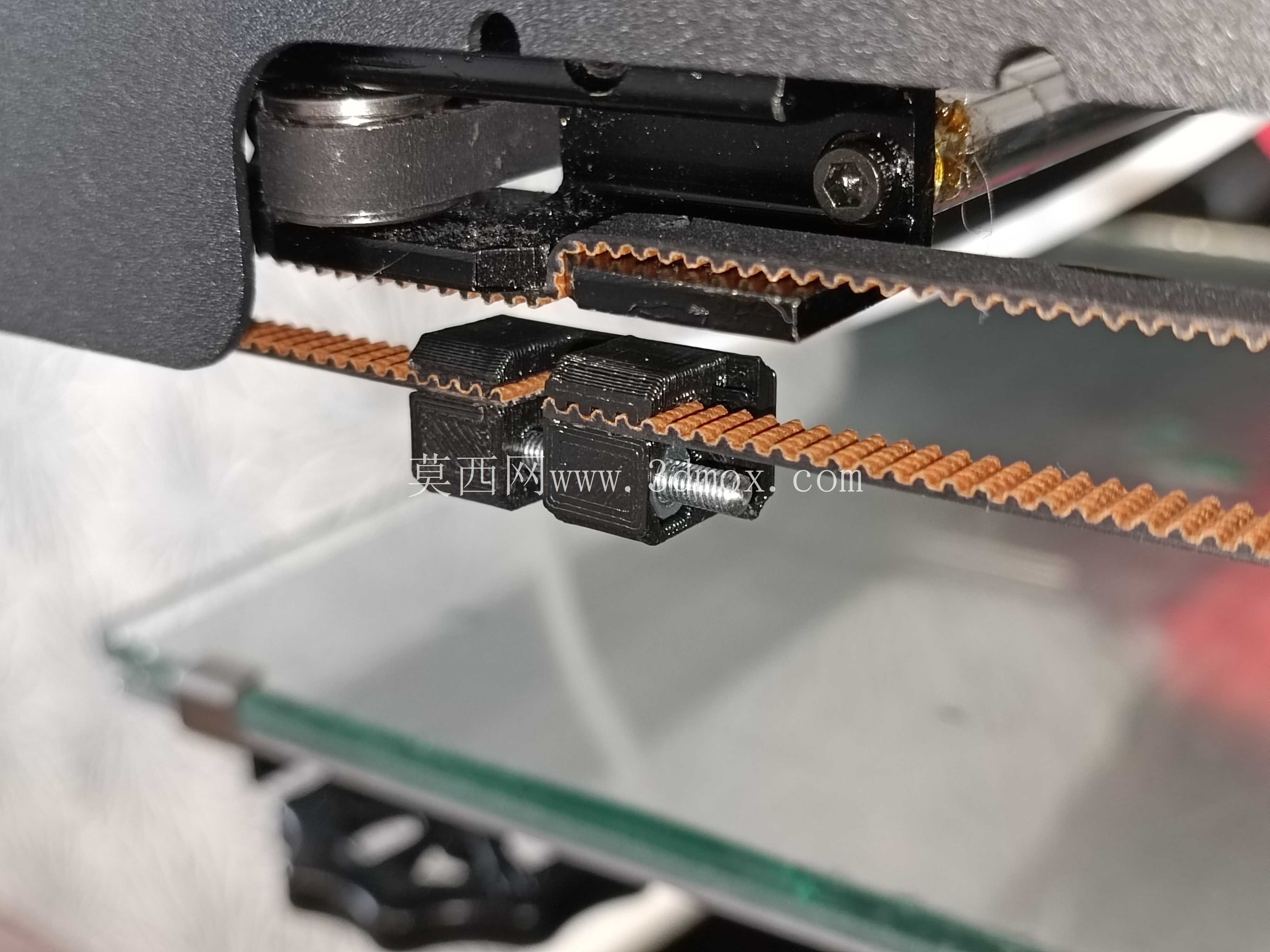

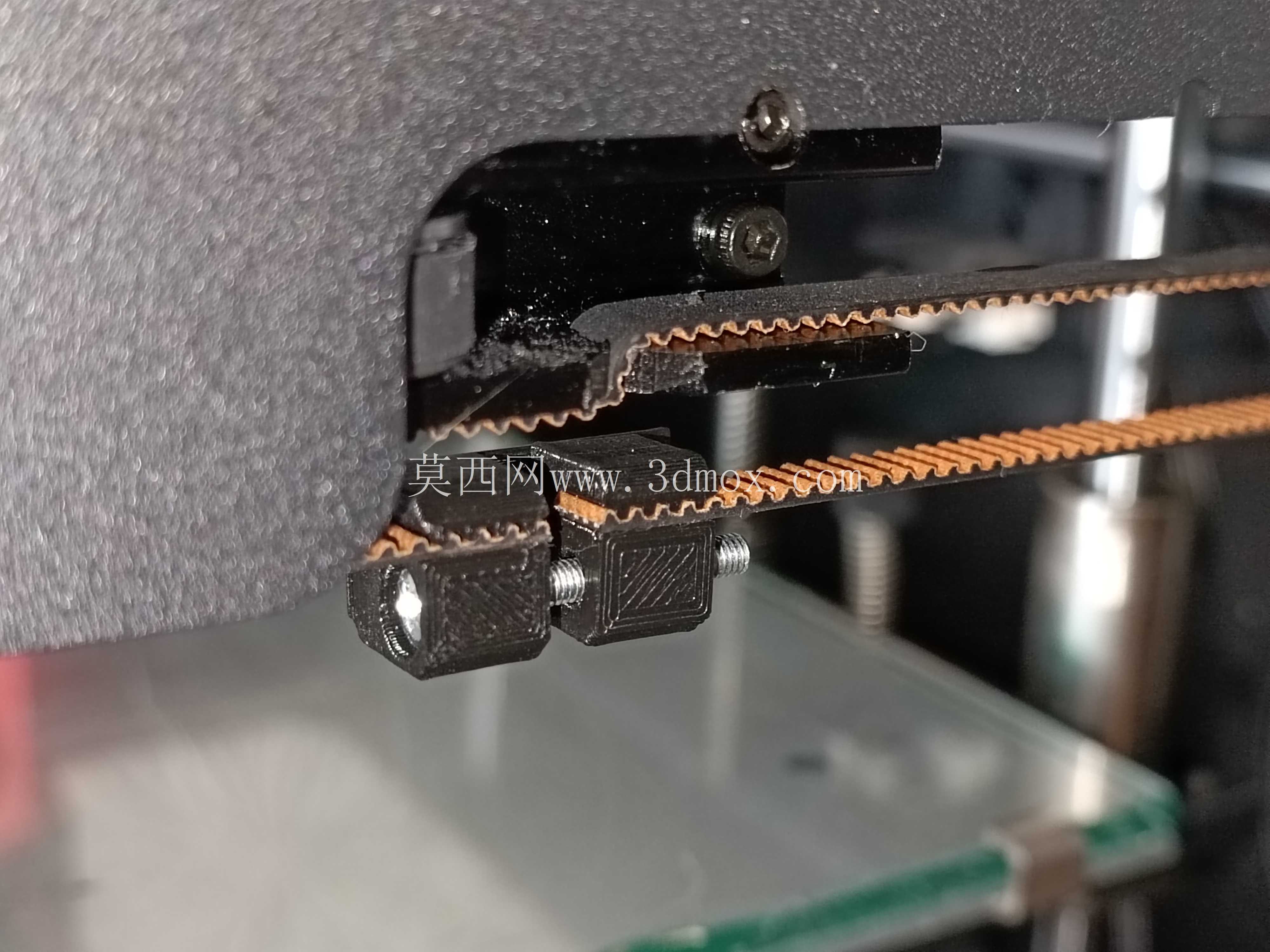

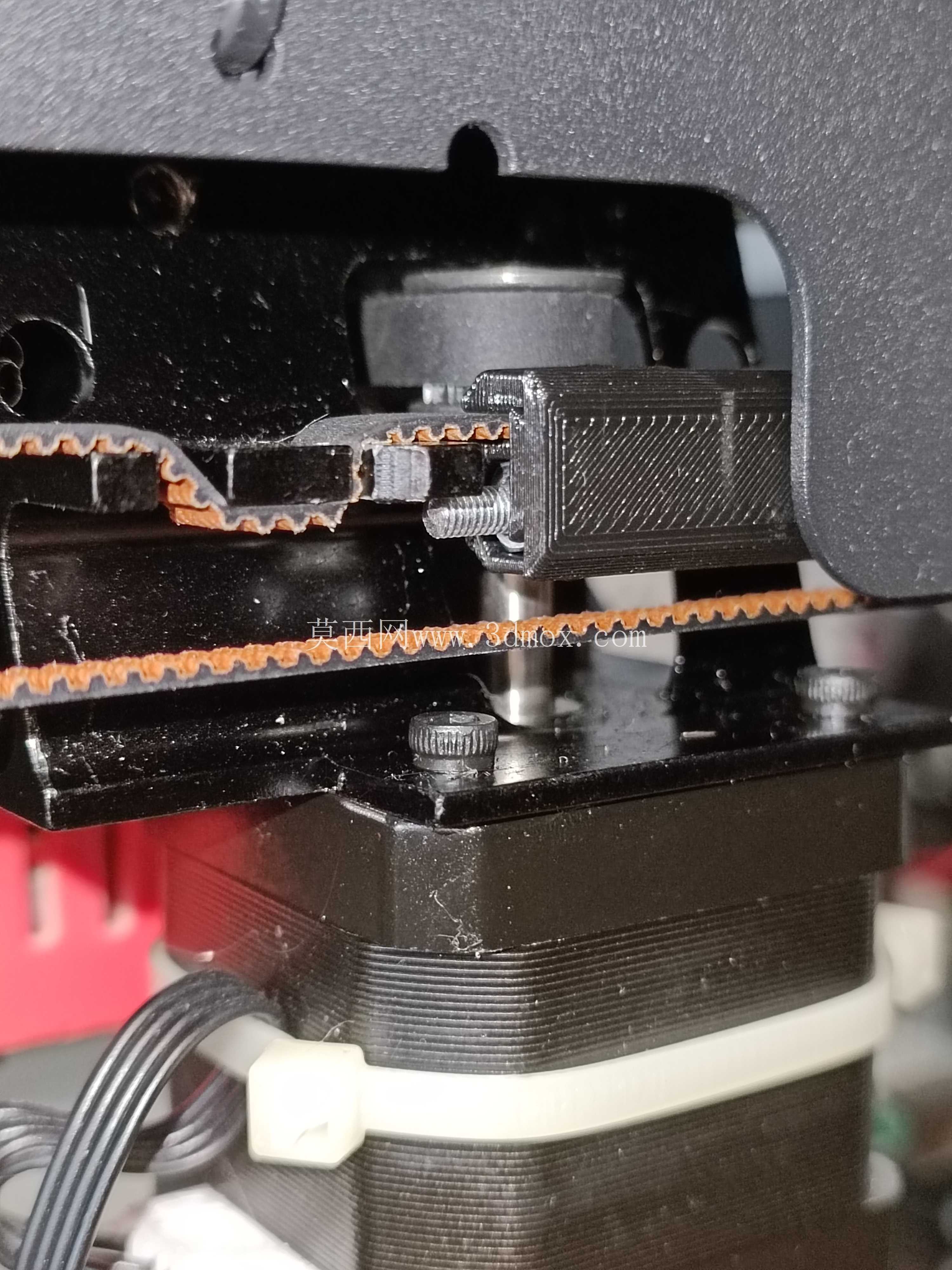

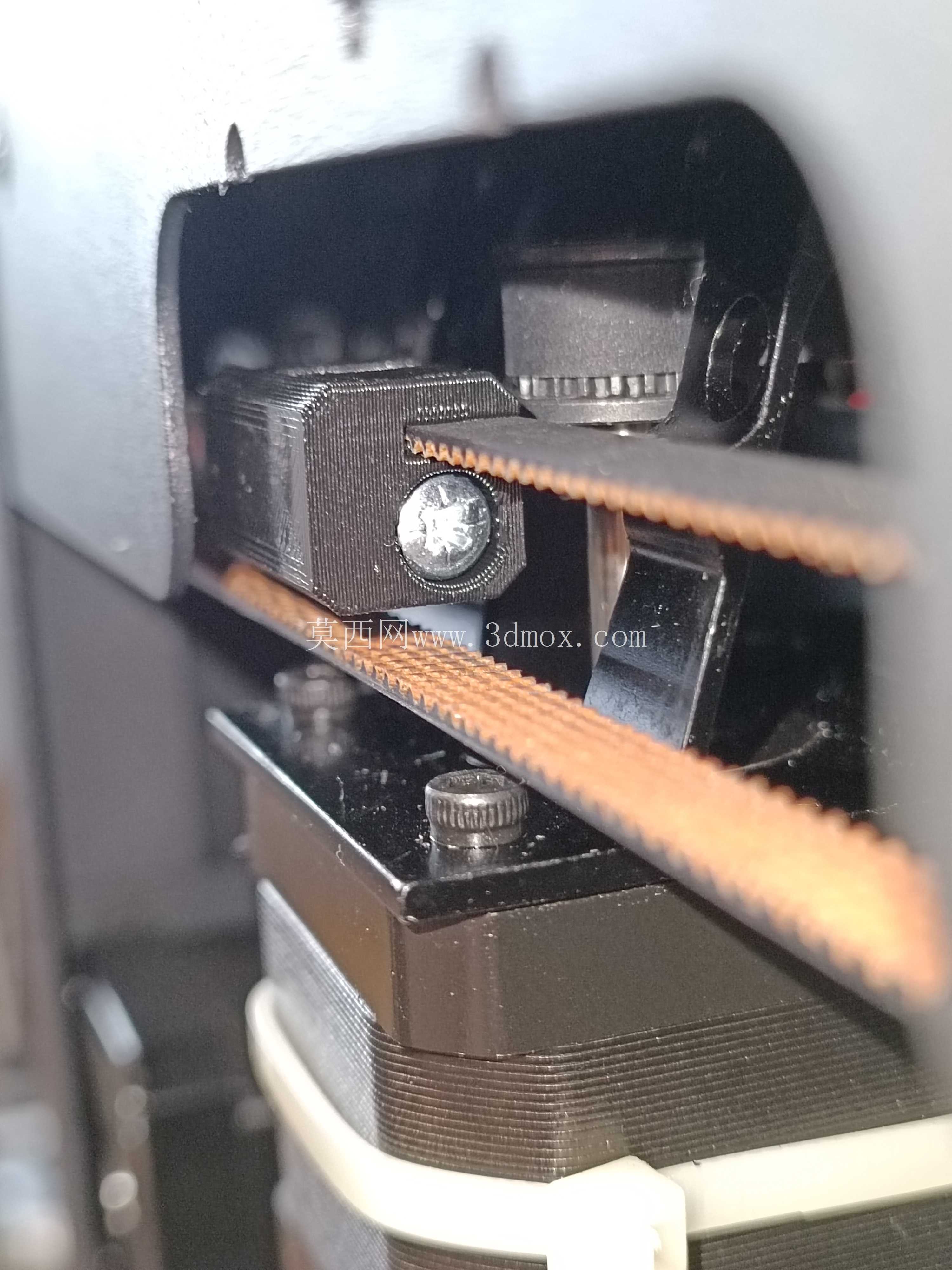

不同于市面上通用型皮带张紧器需要额外在型材上打孔、加装固定座的安装方式，这套组件直接夹持在皮带的非啮合段，不需要占用型材的安装槽位，也不会改变原有传动系统的中心距，安装后Y轴从动轮的平行度不会发生偏移，避免了因为张紧器安装导致皮带偏磨、运行异响的问题。在实际打印测试中，安装该张紧组件后，Y轴的重复定位精度可以控制在0.05mm以内，打印100mm尺寸的标准测试方块时，Y轴方向的尺寸偏差可以稳定控制在0.1mm以内，长期连续运行200小时以上，皮带张紧力的衰减量不超过初始值的10%，大幅降低了设备日常维护的频次。

结构设计上还做了防脱限位处理，夹块的两侧设置有高出皮带表面1mm的限位挡边，即使设备在高速往复运动时皮带出现小幅横向窜动，也不会从夹块的齿槽中脱出，提升了传动系统的运行可靠性。调节螺杆的端部预留了2mm的内六角孔位，当需要快速释放皮带张力拆卸热床或者更换皮带时，只需要用内六角扳手反向旋转螺母，就能快速松开夹块，不需要撬动皮带或者强行拉扯，避免损伤传动轮的轴承结构。
