木质齿轮传动手摇钻孔装置结构设计

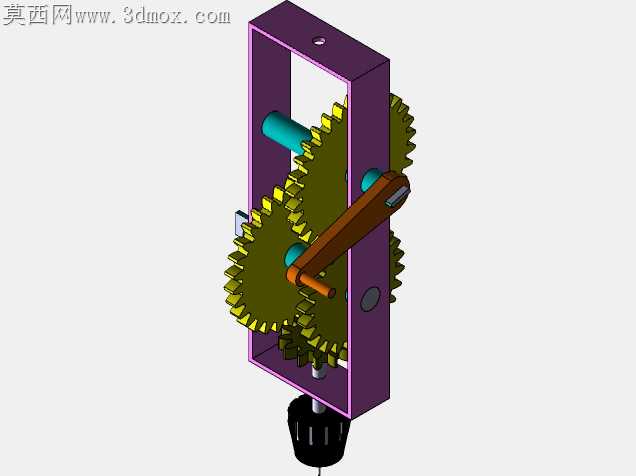

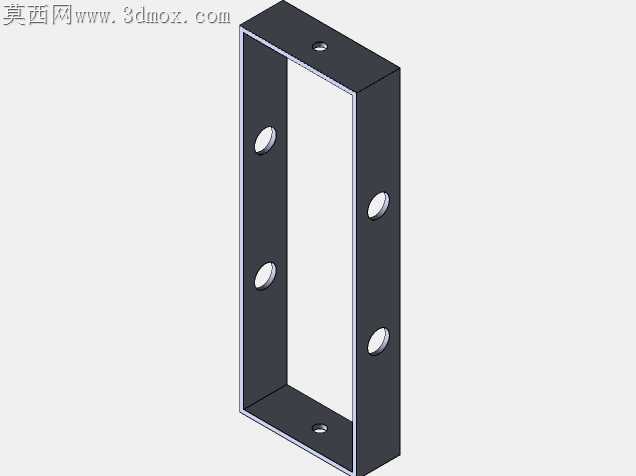

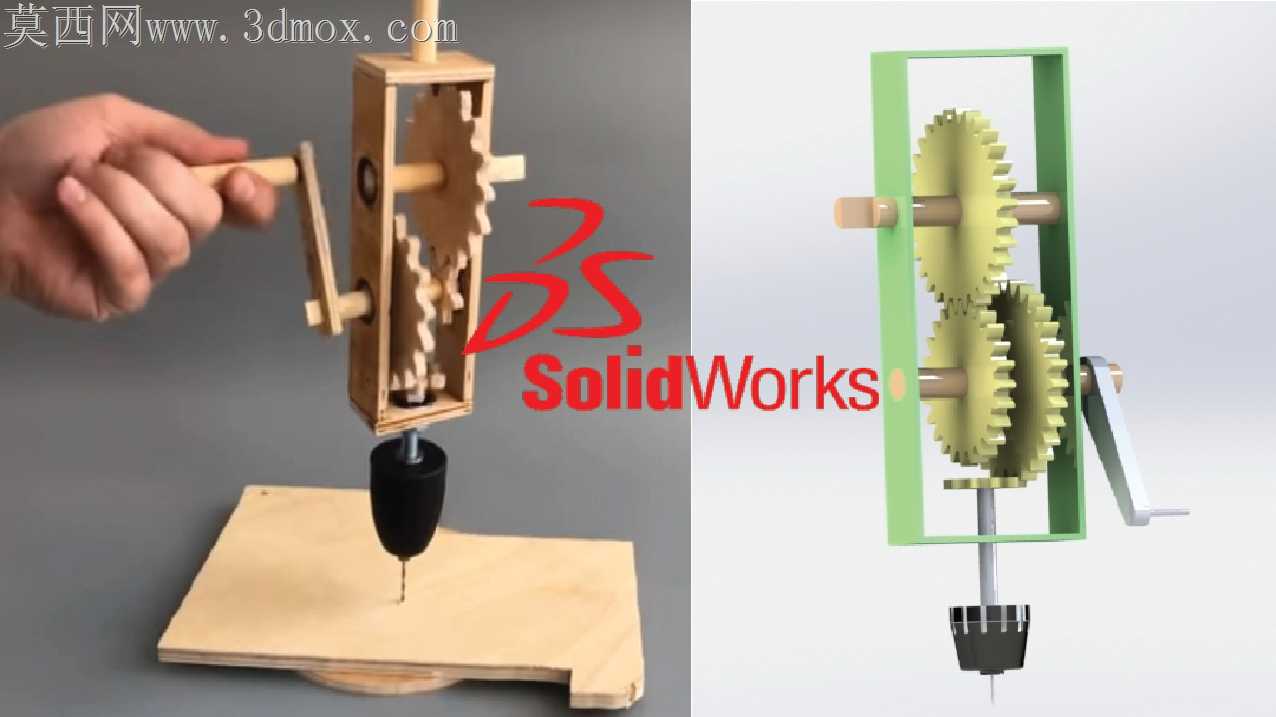

手动钻孔作业里最容易被忽略的痛点，是进给力度不均导致的钻头崩边、孔位偏移，尤其是针对薄木板、软质塑料这类易损工件，电动工具转速过高容错率极低，纯手工按压的手钻又很难保证传动的平稳性。这套木质齿轮传动的手摇钻孔装置，从结构优化的角度把这些现场问题逐一拆解落地。框架采用层压木板拼接，没有用金属型材做骨架，不是为了省成本，而是木质件的加工公差更容易通过手工打磨修正，齿轮啮合的侧隙可以通过垫片微调，不会像金属焊接框架那样一旦焊死就没法调整啮合间隙。三级齿轮的排布没有做同轴减速，而是把大直径从动轮放在框架上半区，摇臂的输入轴和中间过轮的轴孔特意做了长圆孔设计，装配时可以顺着长圆孔推移轴位，把齿轮啮合的接触斑点调整到齿面中部，避免偏载导致的齿根磨损过快。钻夹头的固定轴没有直接和最末级齿轮硬连接，中间加了一段木质的滑动轴套，轴套和框架下梁的配合间隙控制在0.1毫米以内，手摇的时候钻轴不会出现径向摆动，哪怕是0.8毫米的细钻头，钻薄木板的时候也不会晃断。摇臂的握持段做了偏心设计，转动时的力臂变化刚好匹配钻孔进给的阻力曲线，摇到下半圈时力臂最长，刚好是钻头切入工件需要最大下压力的阶段，不用刻意加力就能获得足够的进给力，摇到上半圈时力臂缩短，钻头退屑的阻力小，摇起来也不会卡滞。底座的木板特意留了一个弧形缺口，不是造型装饰，是钻孔时可以让工件贴着缺口定位，长条形工件不会被底座边缘顶住，钻通孔的时候钻头不会蹭到底座台面，不用额外垫木块保护钻头。齿轮的齿形没有做严格的渐开线修形，而是根据木质材料的抗剪强度调整了齿厚，比标准金属齿轮的齿厚加厚了1.5毫米，手摇时的瞬时冲击力不会把齿尖崩掉，哪怕新手操作时突然发力摇臂，齿轮也不会打齿。整个装置没有用弹簧做自动回退，钻轴的上下滑动全靠手摇的力度控制，钻软材料的时候可以慢摇轻压，钻硬一点的密度板时可以加快摇速加大进给，完全靠机械结构的传动比匹配手感，没有多余的冗余零件，拆下来的所有零件都可以通过手工木工工具加工复刻，不需要数控机床就能做出来，很适合用来做机械传动的实训演示，能直观看到齿轮减速比和输出扭矩的对应关系，也能摸到不同配合间隙对传动流畅度的影响。
