纸加工车间配套打孔作业设备结构

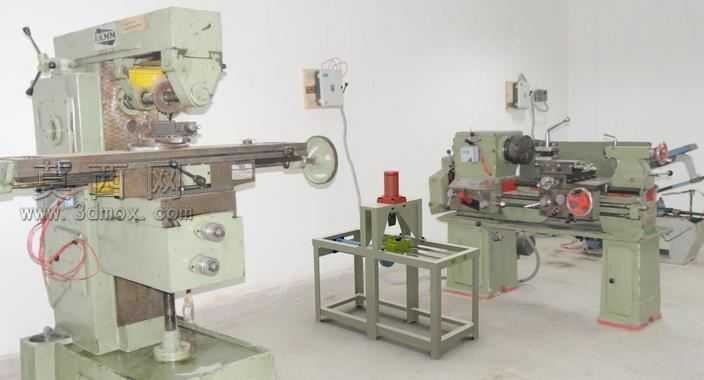

纸加工车间里的打孔工位常年卡着产能瓶颈，薄纸叠层进给时的偏斜、打孔冲头下行时的带屑问题，还有不同幅面纸品切换时的对位误差，靠通用台钻改的设备始终没法稳定解决。这套配套打孔作业的设备结构，完全顺着车间现有车床、转床的排布逻辑做适配，没有硬塞独立设备的突兀感。中间的打孔工位架体用方管焊接成型，底部留足了接屑槽的安装空间，冲头导向座的安装面特意做了0.02mm的铣平公差，避免冲头长期下行出现偏磨，连带打出的孔边出现毛边扯破纸层。架体侧面的定位挡块做了快拆结构，换不同幅面的加工纸品时，不用松掉整排螺栓调整，扳动侧面的偏心压杆就能滑动挡块到标定位置，对位靠架体上蚀刻的刻度线就能快速对齐，省掉了每次换产都要打表找正的麻烦。左侧的铣床工位和打孔工位之间留了刚好够操作人员侧身取放料的间距，进给轨道的高度和打孔工位的工作台面齐平，加工完的纸叠不用抬手搬运，顺着轨道就能推到打孔位，减少搬抬过程中纸层错位的概率。右侧的车床工位承担冲头的刃磨修复，平时冲头用久了出现钝口，不用拆下来拿到远处的工具磨床，直接在旁边车床上装个专用磨头就能修磨，修磨完当场就能装回设备试打，调整间隙的时间能压缩到原来的三分之一。锁机系统的触发点位布在三个工位的操作侧，只要任意一个工位的防护门被打开，整套联动设备的进给回路就会立刻锁止，冲头停在安全上行位置，不会出现误动作碰伤操作人员的情况。架体上的红色液压缓冲柱特意选了阻尼可调的款式，针对不同厚度的纸叠调整缓冲力度，薄纸加工时调小阻尼避免压痕过深破坏纸面，厚纸板加工时调大阻尼抵消冲头的冲击力，减少整机的震动传导，连带旁边车床加工零件时的震纹都能减轻不少。设备的电气走线全部顺着架体的方管内腔走，外面只露操作按钮和急停开关的接头，车间里纸尘多，不会像明线那样积尘造成短路，日常清理的时候直接擦架体外表面就行，不用费劲擦线束缝隙里的积尘。每个工位的操作高度都按车间操作人员的平均站立身高做了适配，工作台面离地面85cm，长时间站着操作不用弯腰抬胳膊，能减少长期作业的疲劳感，换班的时候不同身高的操作人员也不用反复调整垫脚高度。
