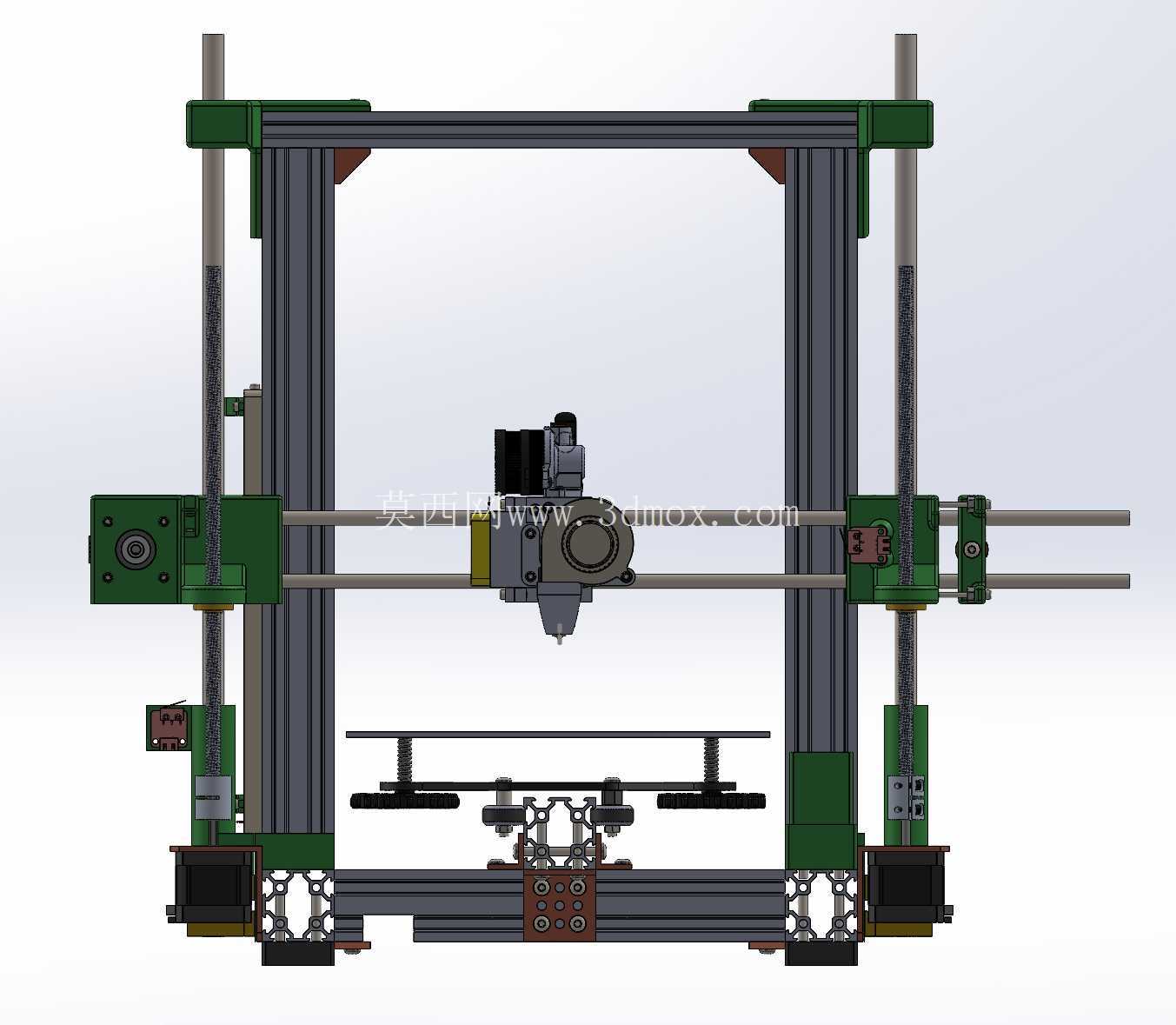

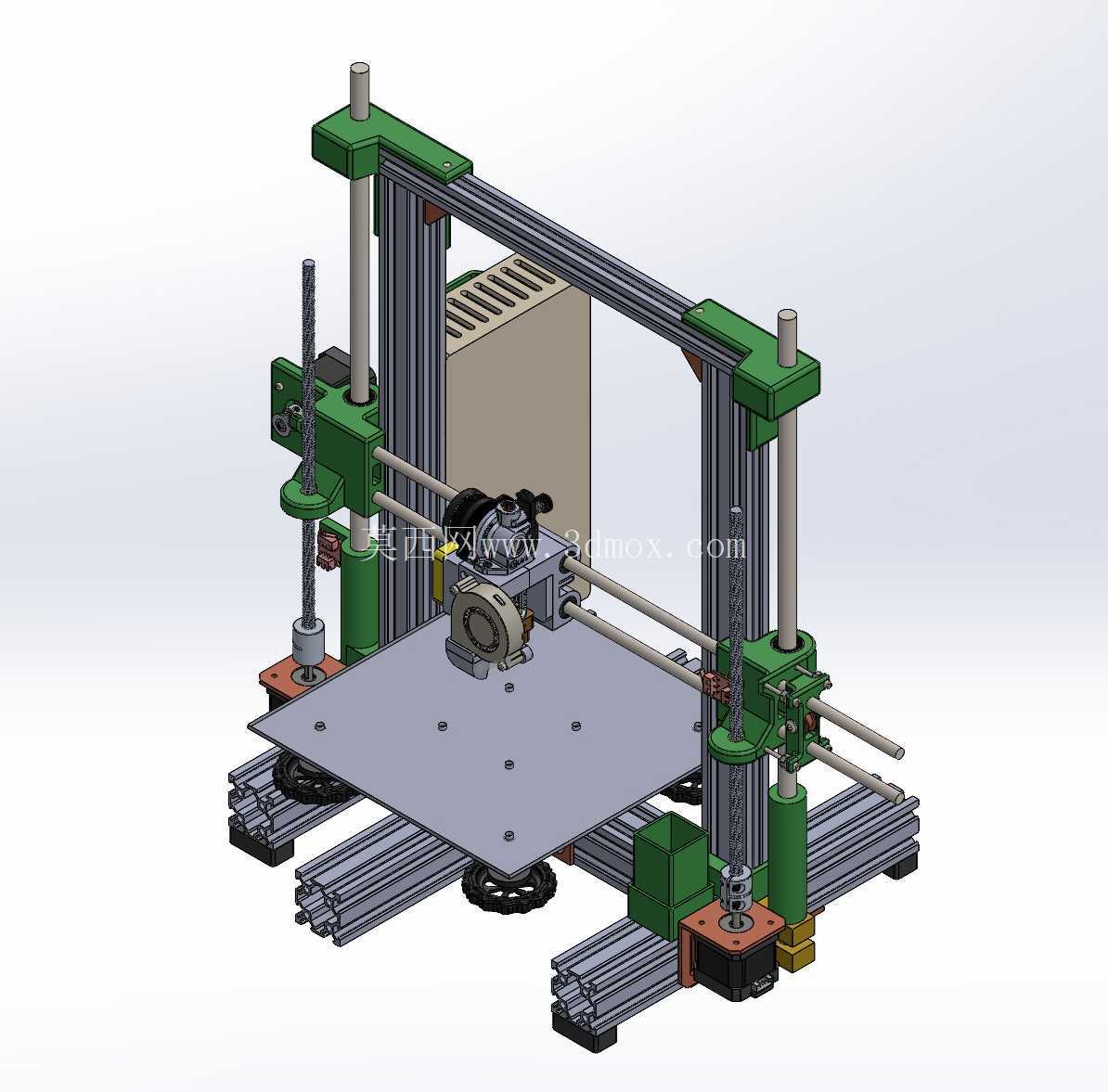

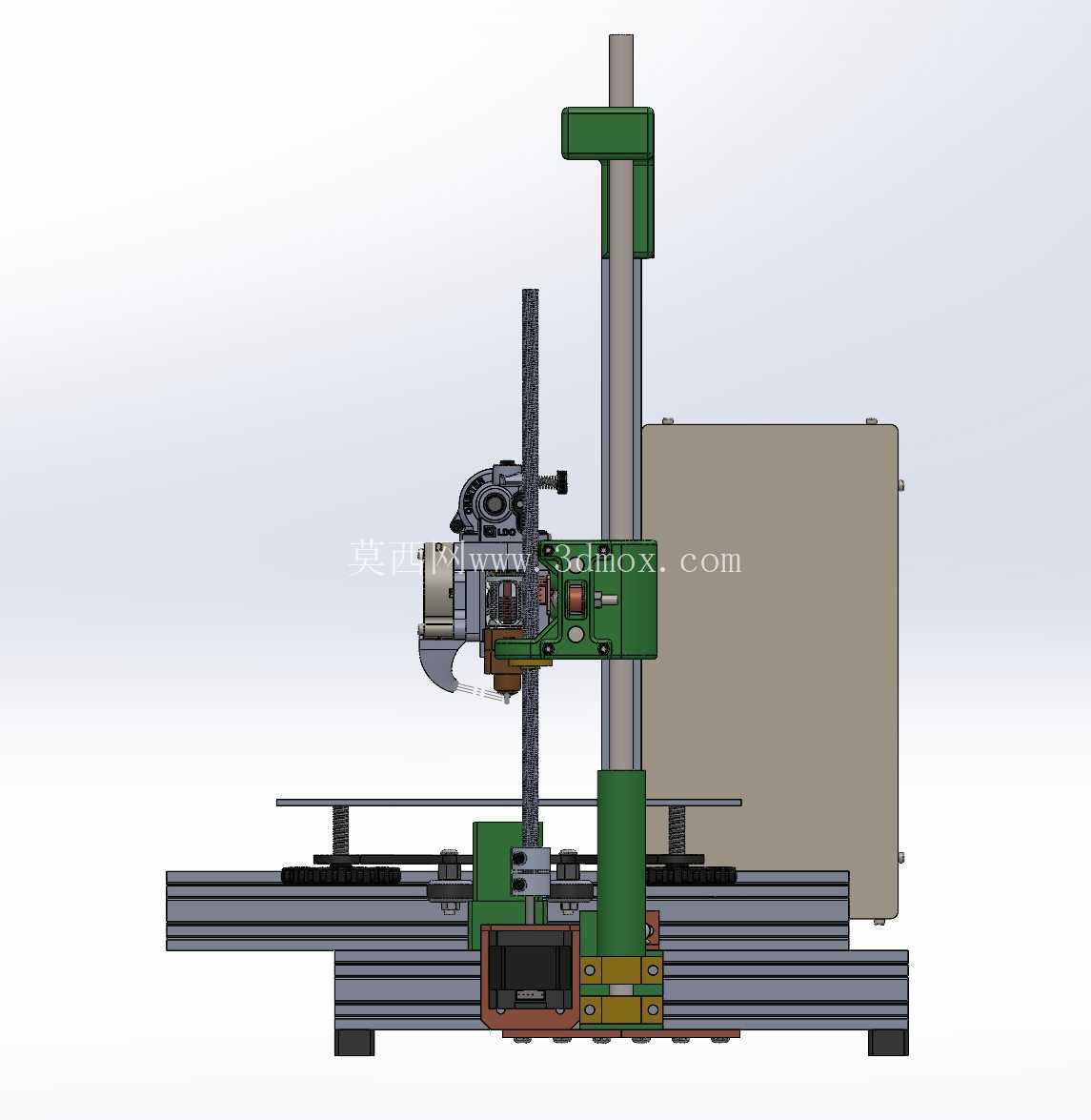

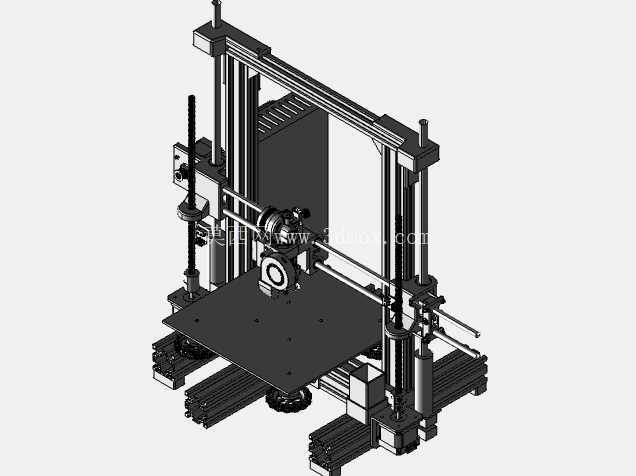

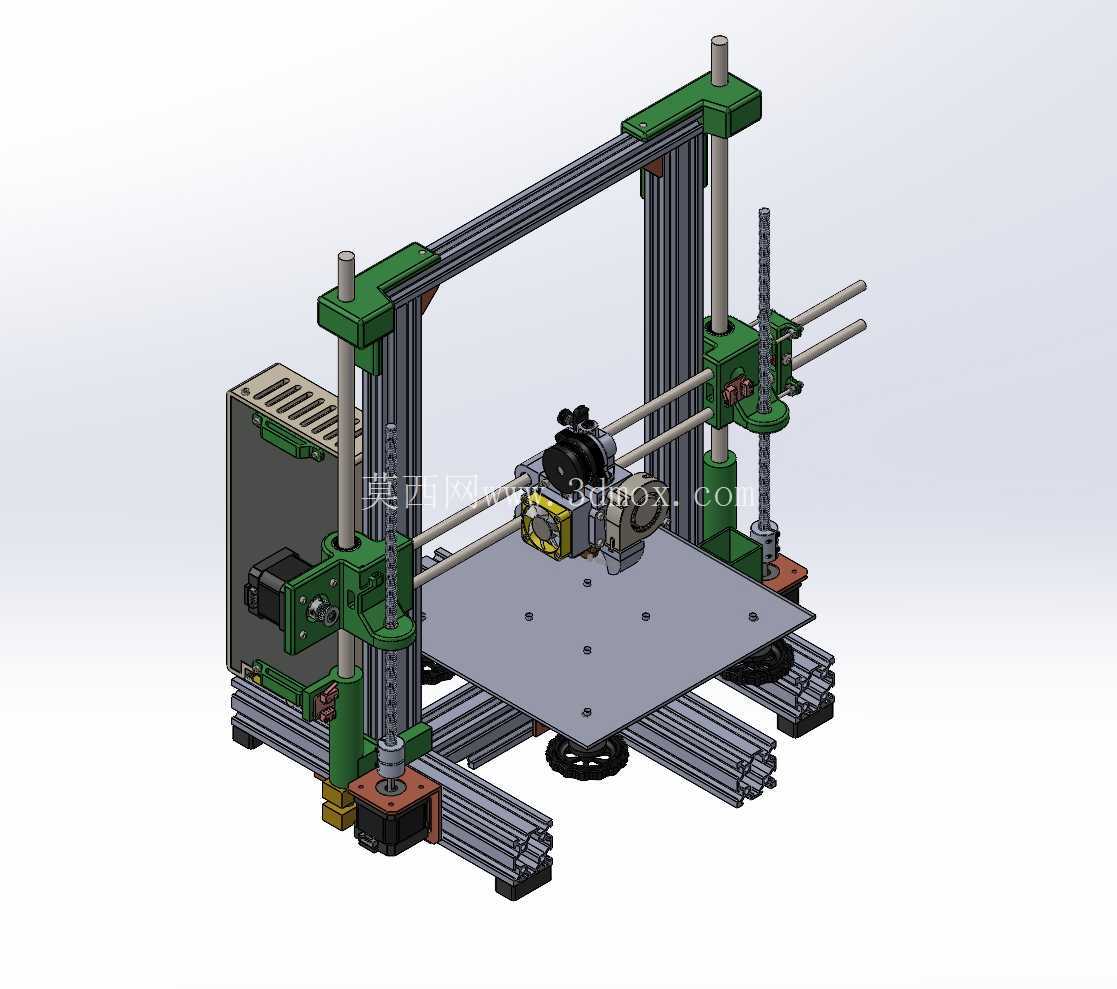

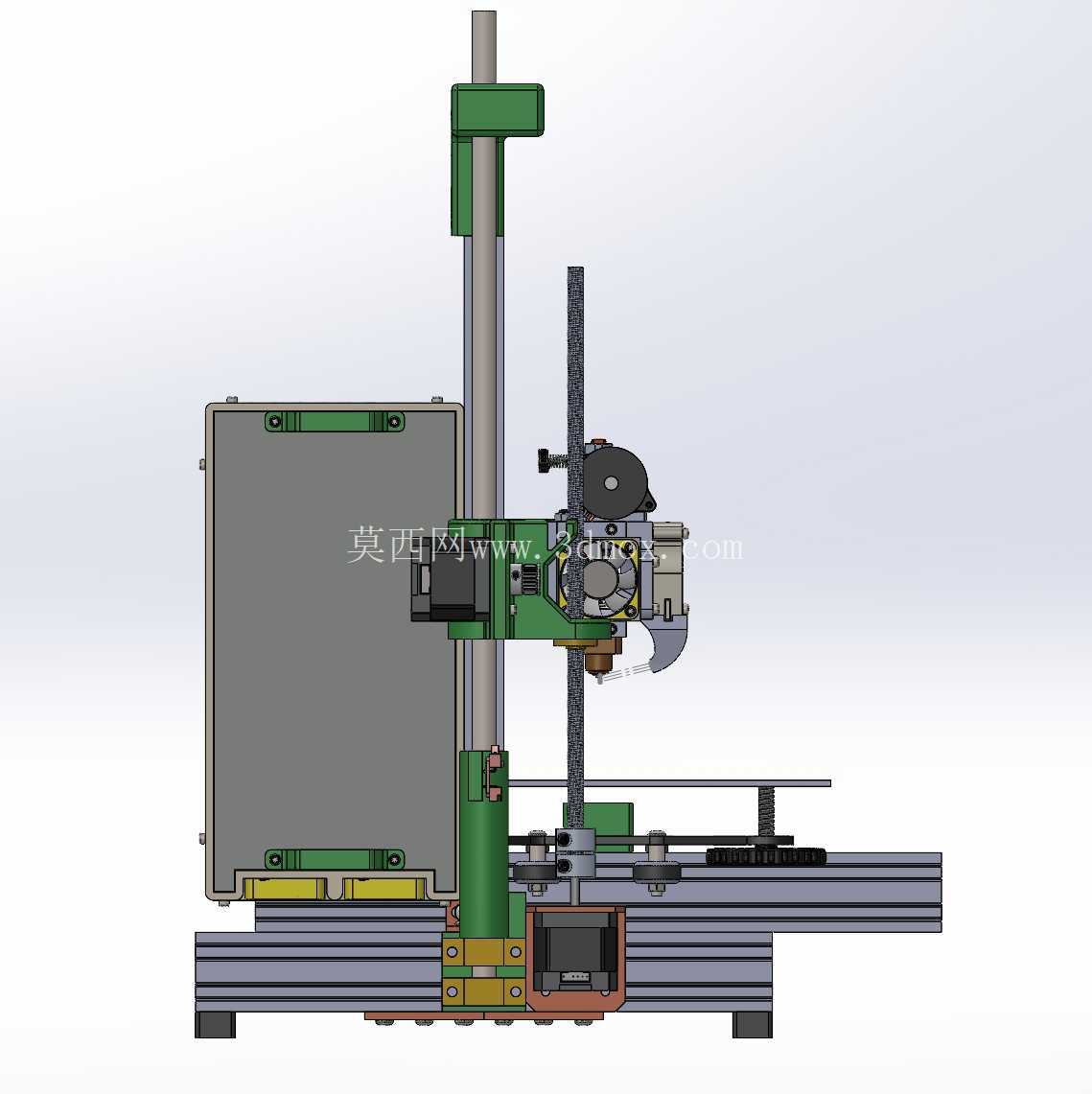

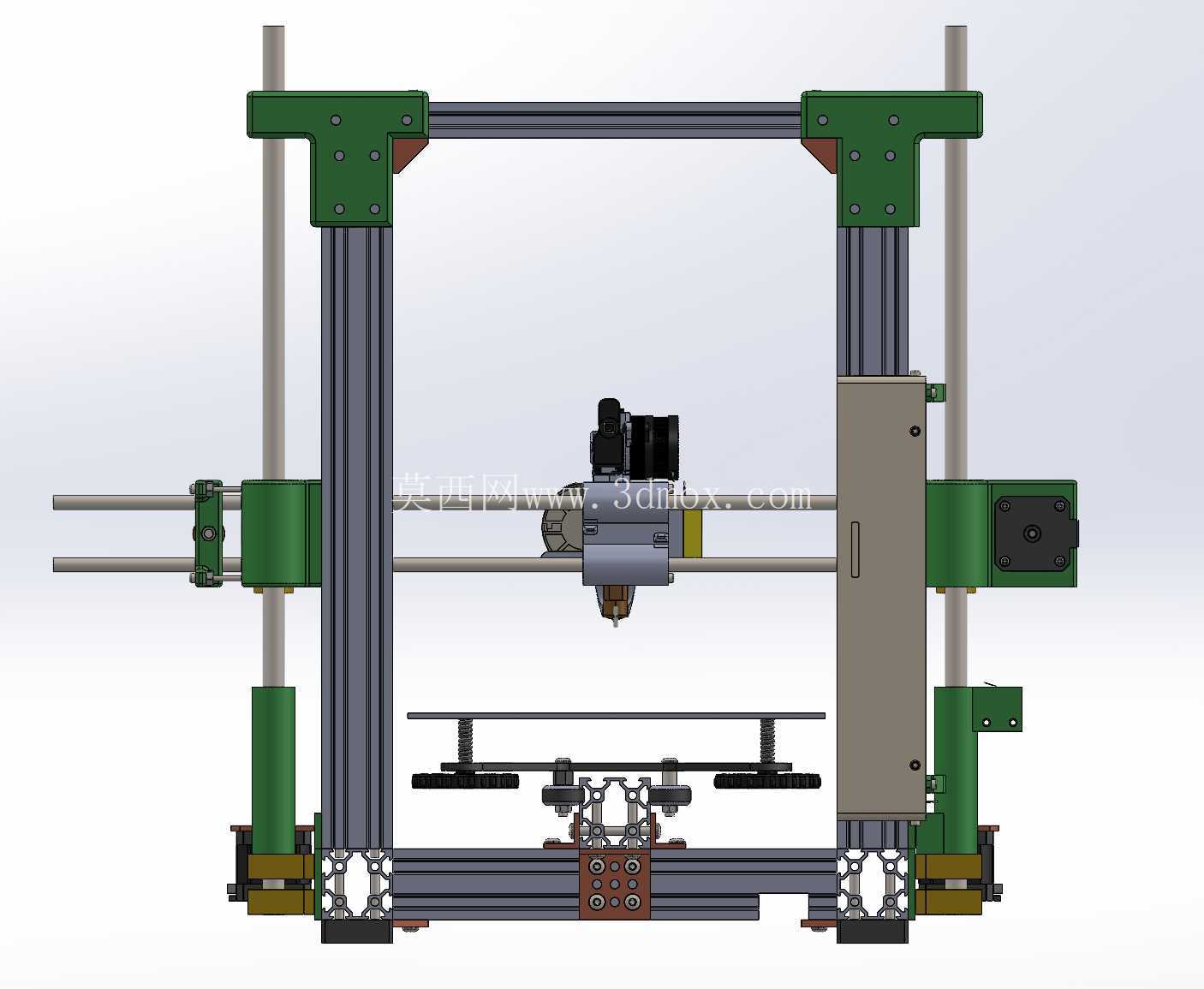

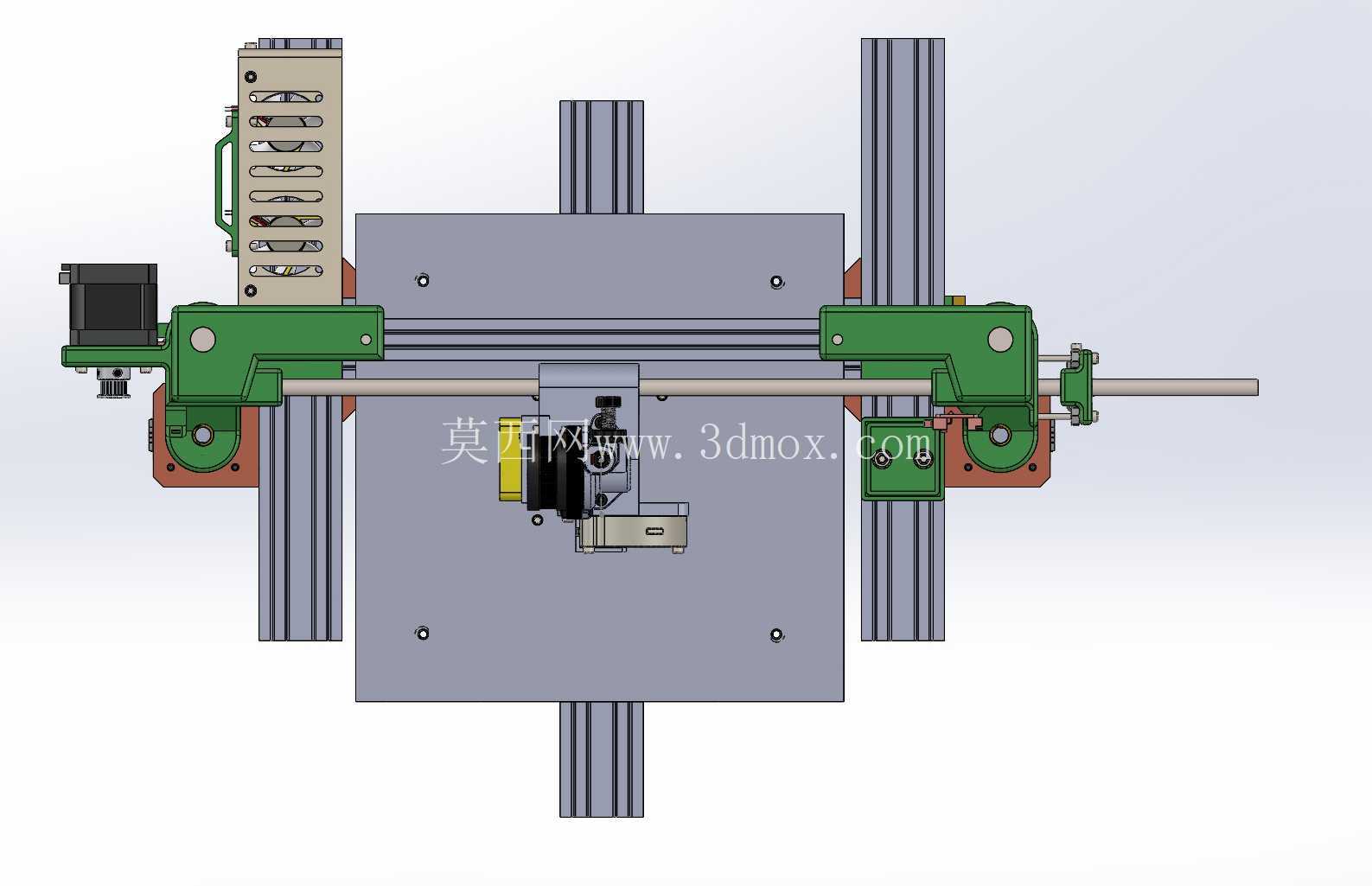

AquilaC2打印机XY轴线性导轨改装结构

　　桌面级FDM成型设备在日常打样、创客试制、小批量定制件生产场景中，XY轴的运动精度直接决定了成型件的层纹一致性、尺寸公差控制能力以及长期运行的稳定性。原厂采用V槽滚轮配合铝型材光面的传动方案，在长时间高频往复运动后，滚轮会出现磨损间隙，配合型材表面的磨损凹痕，很容易出现运动卡顿、打印层错位、圆周件失圆等常见问题，尤其是在高速打印工况下，滚轮的侧向受力形变会进一步放大运动误差，无法满足高精度功能件的打印需求。这套改装结构针对Aquila C2机型的原有安装位做了适配性调整，将X轴与Y轴的运动副全部替换为线性导轨结构，从运动原理上解决了滚轮方案的固有缺陷。

　　线性导轨的滚动体与轨道为线接触配合，相比滚轮的点接触受力，单位面积承压更小，长期运行的磨损量更低，运动过程中的阻尼一致性更好，在高速往复运动时不会出现滚轮方案常见的跳动、偏移问题，能有效提升打印过程中的运动平稳性，减少因为传动间隙带来的打印瑕疵。设计过程中没有改动设备原有框架的主体安装孔位，所有导轨安装座都匹配原有铝型材的槽位尺寸，X轴导轨直接固定在原有X轴横梁的安装基准面上，导轨滑块与挤出机安装板直接连接，省去了原有滚轮组件的偏心调节结构，安装时不需要对原有框架做切割、打孔等破坏性改动，只需要拆除原有滚轮组件，按照定位基准固定导轨即可完成改装，降低了改装的操作门槛，也能保证改装后设备的结构刚性。

　　Y轴的改装同样匹配原有热床平台的安装尺寸，双导轨平行布置在热床下方的框架上，滑块通过转接板与热床支撑板连接，相比原有单轴滚轮支撑的结构，双导轨的支撑跨度更大，热床在前后运动过程中不会出现单侧翘曲、倾斜的问题，尤其是打印大尺寸模型时，热床的运动平稳性提升明显，能有效避免因为平台晃动带来的首层粘附失败、层间错位等问题。从安装边界来看，改装后的X轴运动行程与原厂保持一致，没有因为加装导轨缩减有效打印范围，Y轴的运动行程同样匹配原厂参数，设备的整体外形尺寸没有发生变化，原有设备的外罩、线材走线槽位都可以正常使用，不需要额外调整设备的放置空间。导轨选型上匹配桌面级设备的负载需求，X轴导轨承受挤出机组件的重量，选用的导轨规格满足10kg以内的负载要求，运动过程中不会出现滑块下沉的问题；Y轴导轨承受热床、打印平台以及模型的总重量，双导轨的负载冗余足够覆盖日常打印的所有工况，即使打印大尺寸高填充的模型，也不会出现导轨形变影响精度的问题。结构设计上还考虑了日常维护的便利性，导轨的润滑注油位置都预留了操作空间，不需要拆解大量结构就可以完成日常保养，导轨的防尘刮片能阻挡打印过程中产生的塑料碎屑、粉尘进入轨道内部，减少异物卡滞的风险，延长导轨的使用寿命。

　　相比原厂滚轮结构需要定期调整偏心螺母补偿磨损的维护方式，线性导轨结构在安装调试完成后，很长一段时间内都不需要反复调整间隙，能减少设备维护的时间成本，对于需要长时间连续运行的打印场景，这种改装结构能有效降低设备的停机维护概率，提升生产效率。在实际应用中，改装后的设备在打印薄壁件、精密配合件时，XY轴的运动定位精度提升明显，零件的装配公差可以控制在更小的范围内，不需要后续大量的打磨修整就能满足装配要求；高速打印时的振动噪音也有明显降低，因为线性导轨的运动阻尼更均匀，不会出现滚轮过接缝时的冲击异响，设备运行的整体静谧性更好。
