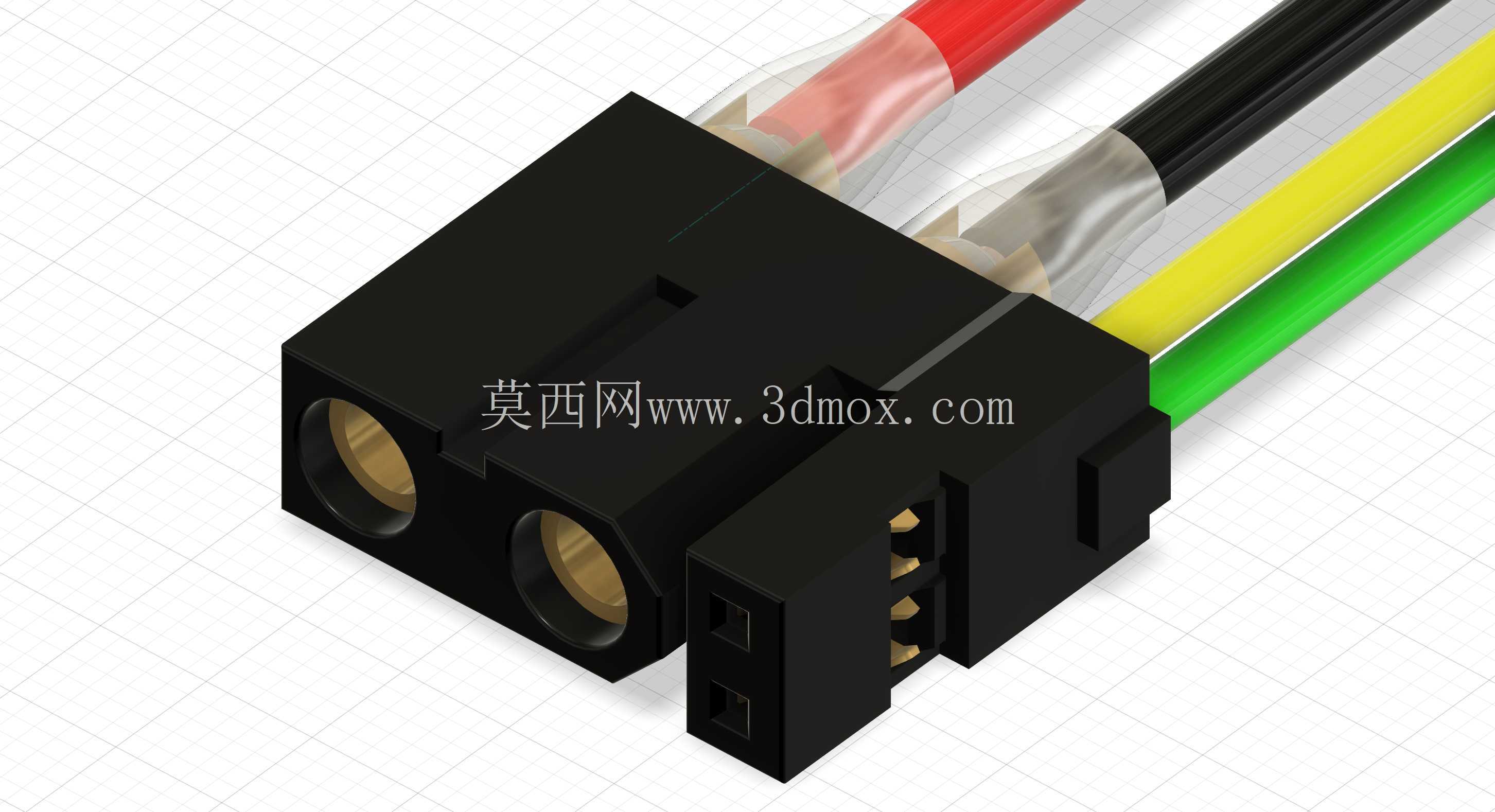

艾玛斯XT30(2+2)F带信号针连接器结构

　　在桌面级FDM3D打印机的CAN总线通讯链路搭建场景里，这类带2路信号针的XT30母头连接器是目前挤出头与主板侧连接的主流选型之一，区别于传统仅走动力的XT30接头，额外增设的两根信号针直接承担CANH与CANL的差分信号传输，不需要额外单独布置信号线束，能大幅简化设备内部的走线排布，减少多线束并行带来的走线杂乱、装配干涉问题。从实际使用场景来看，这类接头主要用在快拆式挤出机构的连接部位，用户日常维护更换挤出头、热端组件时，不需要逐根拆线接线，直接插拔接头就能完成组件的拆装，能大幅降低非专业用户的维护门槛，也能避免逐根接线带来的线序接反、虚接短路等问题。

　　从功能特性上看，主体的两个大直径插孔负责动力回路的传输，可承载持续15A以内的电流，完全满足桌面级3D打印机热端加热棒、加热块的供电需求，接触件采用黄铜镀金材质，接触电阻低，长时间大电流通电时的温升控制表现优异，不会出现接头发热导致的塑壳软化、接触不良问题；侧边独立排布的两个小直径信号针，专门走通讯信号，和动力回路之间有塑筋隔离结构，能避免大电流动力线对CAN差分信号的电磁干扰，保证通讯链路的稳定性，不会出现打印过程中通讯丢包、挤出头失控的问题。

　　设计思路上，这款接头采用了防呆结构，公头母头对接时只有唯一的插入方向，能彻底避免插反导致的电源正负极接反、信号针错位问题，塑壳主体采用耐高温的PA材质，可承受3D打印机机腔内部长期80℃左右的工作温度，不会出现受热变形、卡扣失效的问题；接头尾部的线束固定位做了防折弯结构，线束接入后通过卡扣压合固定，能承受日常插拔、设备移动时的线束拉扯力，避免线束根部断裂导致的接触不良。从安装边界来看，这款母头接头的塑壳主体宽度为12mm，主体长度为18mm，厚度为8mm，侧边信号针段的突出宽度为4mm，安装时需要预留至少15mm的宽度空间、22mm的深度空间来容纳接头本体以及尾部的线束弯折半径，接头的插拔方向为轴向直插，插拔力控制在15N左右，既不会因为插拔力过小导致设备运行震动时接头松脱，也不会因为插拔力过大导致用户拆装时费力、甚至扯断内部线束。在实际的结构设计选型中，这类接头不需要额外设计固定座，直接通过线束扎带固定在设备的走线槽内即可，对接后的公母头结合面缝隙小于0.2mm，能阻挡日常使用中的灰尘、少量打印耗材碎屑进入接头内部，避免接触件短路、接触不良的问题；信号针的接触件采用弹性冠簧结构，多次插拔后仍能保持稳定的接触压力，经过500次插拔循环后接触电阻上升幅度不超过10%，完全覆盖3D打印机全生命周期的维护拆装需求。

　　在三维建模过程中，需要重点关注插孔内部的冠簧结构尺寸、塑壳防呆筋的位置公差，以及信号针与动力针的中心距参数，这些尺寸直接决定了公母头对接的顺畅度与接触可靠性，建模时需要预留0.1mm的装配公差，避免实际生产装配时出现插接过紧、无法到位的问题；同时塑壳外壁的卡扣结构需要做0.2mm的拔模斜度，适配注塑生产的工艺要求，卡扣的卡合量控制在0.5mm，既能保证对接后的锁定强度，也能让用户插拔时不需要施加过大的按压力。
