电机直连式齿轮变速传动组件结构设计

项目分类:变速器 发布时间:2026-06-01 ID:1170194
  • 电机直连式齿轮变速传动组件结构设计
  • 电机直连式齿轮变速传动组件结构设计
  • 电机直连式齿轮变速传动组件结构设计

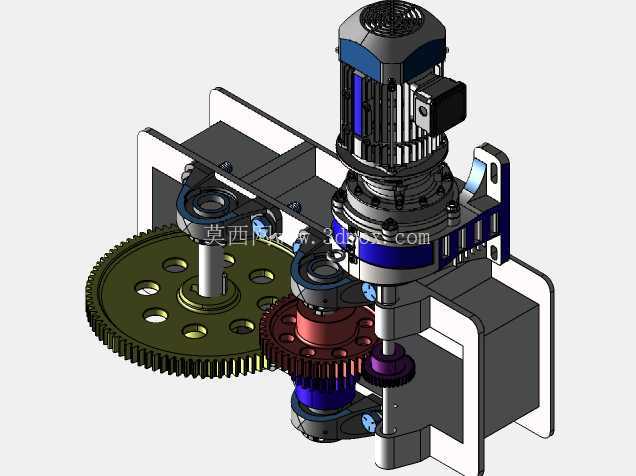

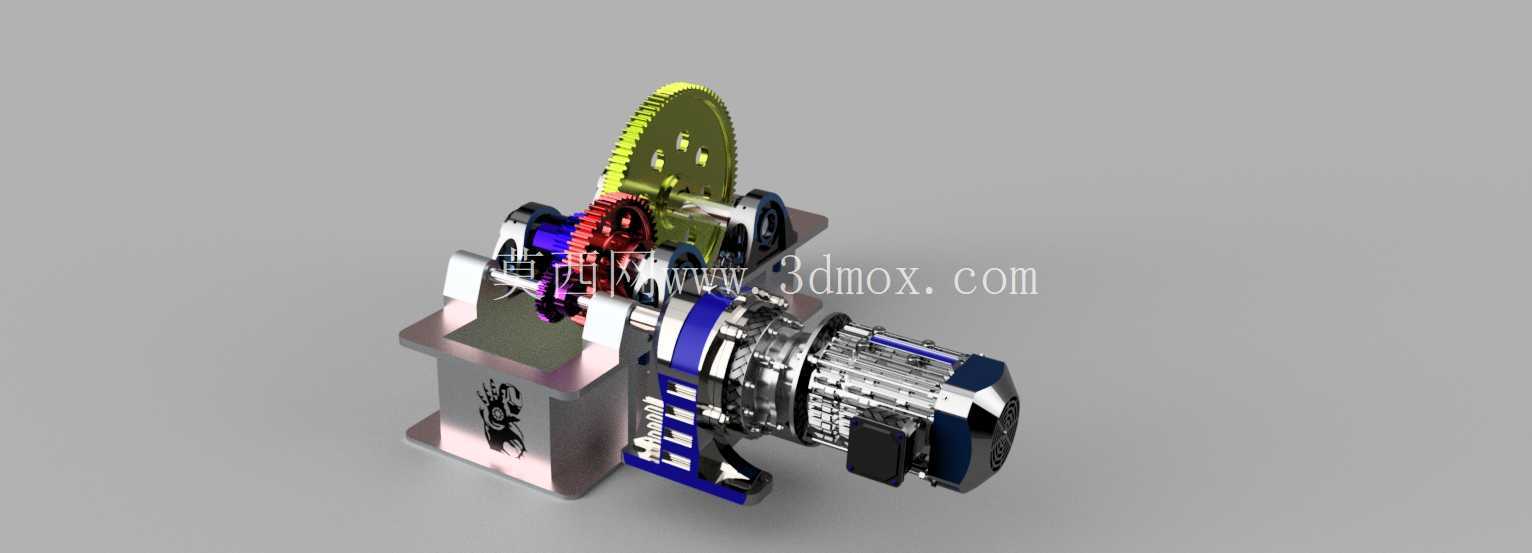

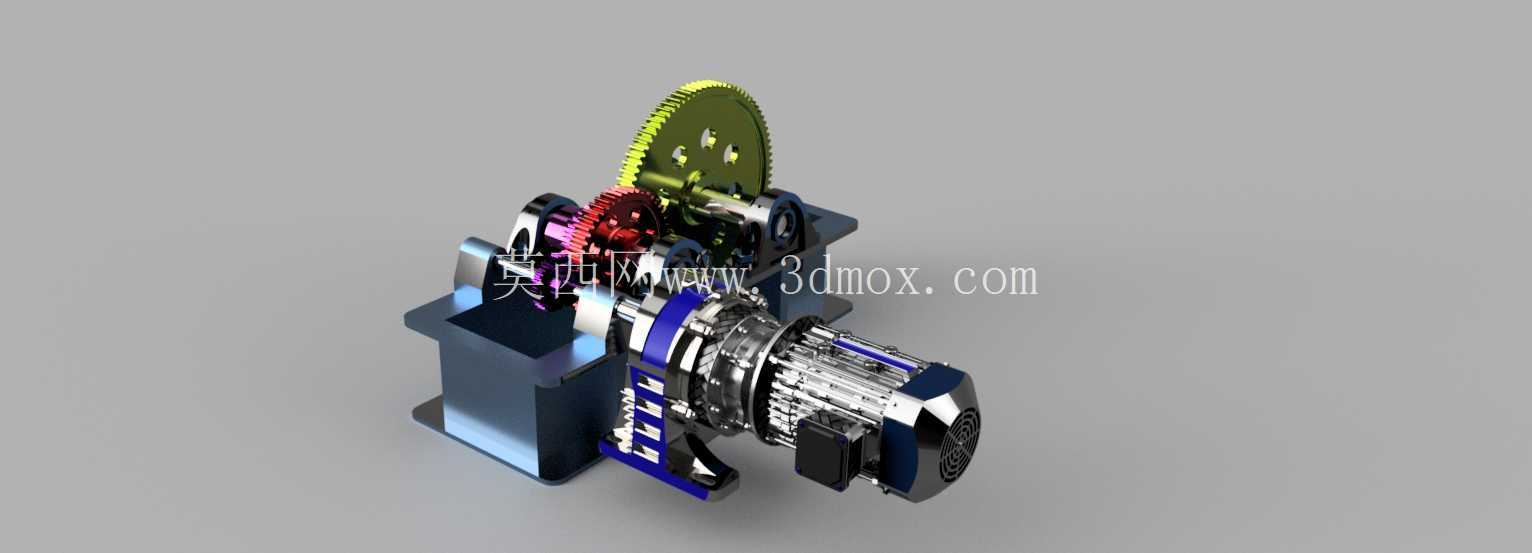

  这套传动组件的设计初衷,是解决中小功率工况下动力输入与执行端转速扭矩不匹配的问题,常见于小型自动化输送线、实验台架动力单元、小型专用设备的动力输出段,不需要额外加装联轴器补偿结构,直接将电机输出轴与变速齿轮组的输入段做同轴定位,省去了中间连接的冗余部件,能有效压缩整套动力单元的轴向安装空间。从结构布局来看,电机端采用标准法兰安装面,与变速腔体的连接止口做了同轴度公差约束,装配时不需要反复调整对中精度,只要将止口完全贴合后锁紧固定螺栓,就能保证电机轴与齿轮输入轴的同轴度在允许范围内,避免长期运转出现偏磨导致的轴承损坏、齿轮异响问题。

  齿轮组采用平行轴排布方式,输入级小齿轮直接与电机轴端做过盈配合连接,省去了额外的键连接加工工序,适合小扭矩持续运转的工况,中间过渡齿轮同时承担两级传动的啮合作用,既减少了齿轮零件的总数量,也让传动链的总长度得到控制,输出级大齿轮的轮毂位置预留了标准轴孔与键槽,可直接连接负载端的传动轴,不需要额外加装转接法兰。设计过程中优先考虑了腔体内部的润滑空间,齿轮啮合区域的下方预留了足够的储油腔,采用脂润滑时不需要额外设计复杂的密封油路,日常维护只需要定期打开腔体侧盖补充润滑脂即可,适合运维条件有限的现场使用场景。

  安装边界方面,整套组件的底部采用一体化铸造的安装支座,支座上预留了四个长条形安装孔,可适配不同孔距的设备安装机架,安装时可在一定范围内调整组件的前后位置,补偿机架加工时的孔位误差,不需要二次扩孔修改机架结构。齿轮的齿形参数经过匹配计算,在保证设计传动比的前提下,将啮合重合度控制在合理区间,运转时不会出现齿轮根切问题,同时齿侧间隙预留了热膨胀余量,长时间满负载运转时不会因为齿轮发热膨胀出现卡滞现象。电机端的接线盒位置做了侧向排布设计,安装后不会与变速腔体或者机架结构产生干涉,接线操作不需要额外预留过大的侧面操作空间,适合安装空间紧凑的设备内部布局。

  整套组件的腔体外壳采用分体式结构,分为上下两个半壳,装配时先将齿轮组、轴承、输入输出轴依次定位在下半壳的轴承座位置,再扣合上半壳锁紧螺栓即可,拆解维护时不需要将整套组件从设备上完全拆下,只需要松开上半壳的固定螺栓就能检查内部齿轮的磨损情况,大幅降低了后期运维的拆装工作量。在实际选型适配时,可根据负载端需要的输出转速与扭矩,调整各级齿轮的齿数比,不需要改变外部安装尺寸与连接接口,就能适配不同参数的同系列电机,实现同安装尺寸下的多传动比覆盖,减少了设备改型时的结构重新设计工作量。齿轮材质选用常规的调质钢,齿面做高频淬火处理,保证齿面有足够的耐磨性,同时芯部保持足够的韧性,能够承受短时的过载冲击,不会出现断齿问题。轴承位置都设计了对应的防尘密封结构,可阻挡车间环境中的粉尘、碎屑进入轴承内部,延长轴承的更换周期,适合多粉尘的生产车间现场使用。输出轴端预留了密封件安装槽,可搭配标准骨架油封使用,避免腔体内部的润滑脂渗漏到外部设备上,保持设备运行环境的整洁。
