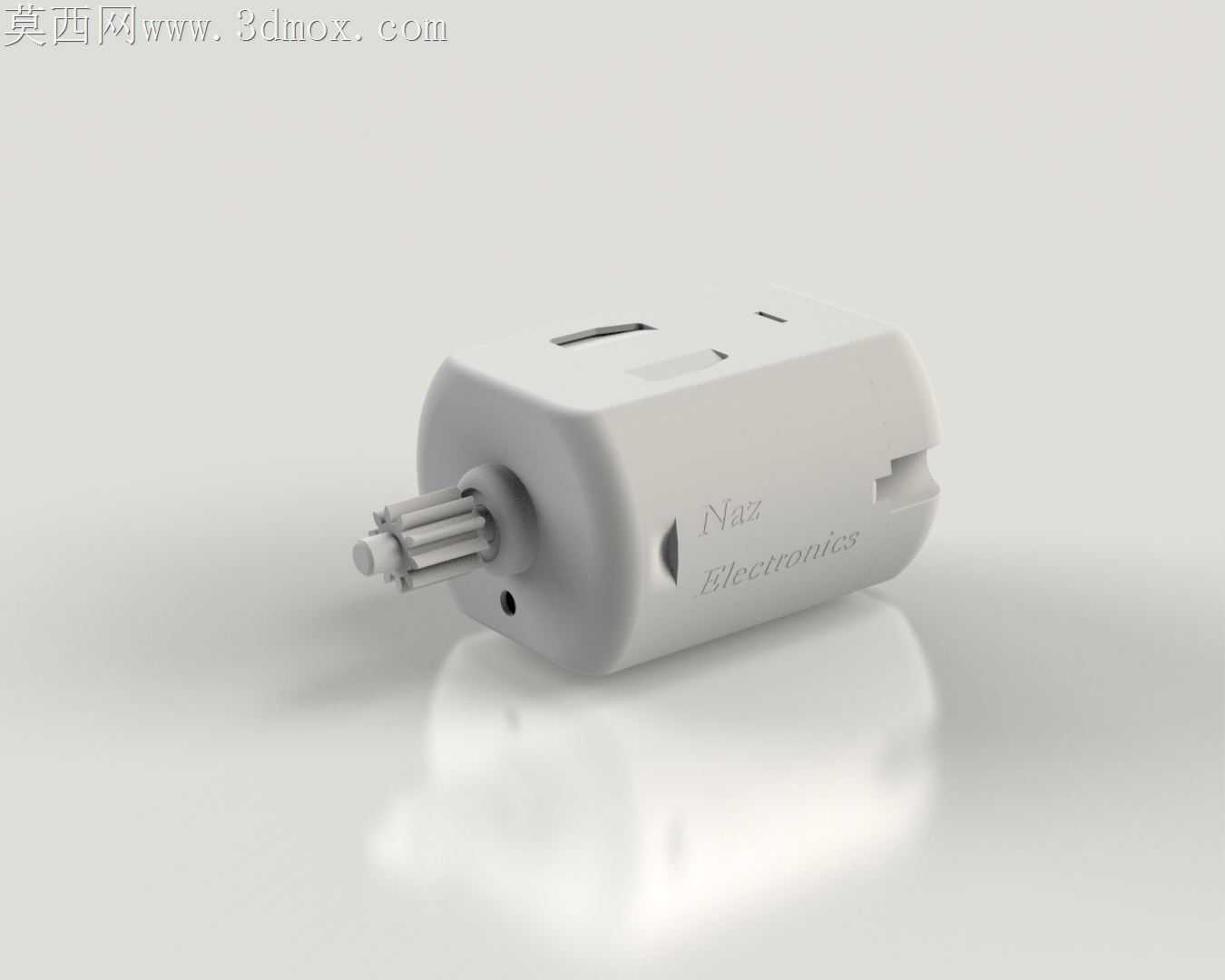

带换向器结构的微型有刷直流电机

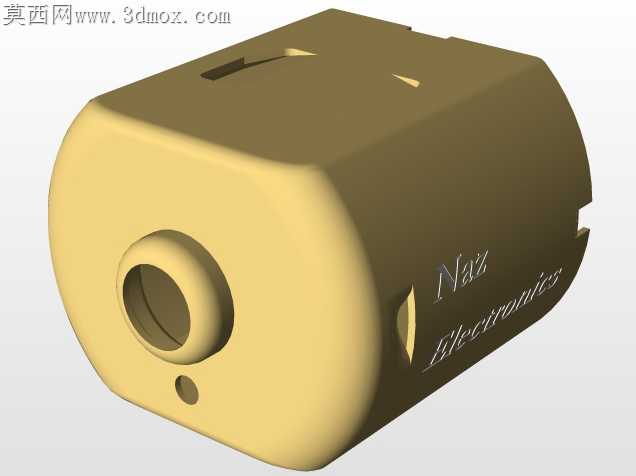

微型有刷直流电机量产时最容易踩的坑，是机壳与端盖压装后出现的轴系同轴度偏移，一旦偏移量超过0.02mm，高速运转时就会出现电刷跳动、换向火花过大的问题，直接缩短电机使用寿命。这款模型在结构设计阶段就针对这一加工痛点做了细节优化，机壳端口处设计了一圈0.15mm高的定位止口，和端盖的内嵌凹槽做过渡配合，压装时不需要额外做同轴度找正，靠止口的导向就能自动对齐，能把批量生产时的同轴度公差稳定控制在0.01mm以内，大幅降低压装工序的不良率。

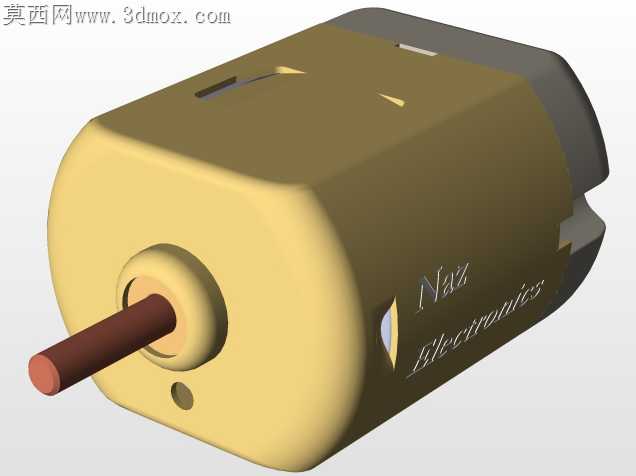

输出轴端的换向器压装位置也做了限位设计，轴肩处预留的台阶高度刚好匹配换向器的压装深度，工人压装时不需要反复测量定位，压到轴肩贴死就达到设计尺寸，既避免了压装过深导致换向器和电刷接触位置偏移，也防止压装过浅出现运转时换向器窜动的问题。机壳表面的散热槽没有做通槽设计，而是采用0.2mm深的压印凹槽，既保留了金属机壳的散热面积，又不会因为开槽降低机壳的结构强度，同时还能避免生产车间的金属碎屑从槽缝进入电机内部，卡滞转子造成堵转。

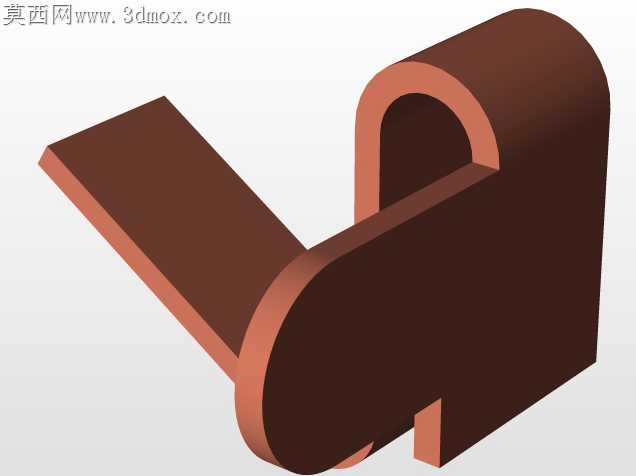

电刷组件的安装槽做了微小的斜度设计，和电刷支架的配合间隙控制在0.01mm，既能保证电刷在弹簧压力下顺畅滑动贴合换向器，又不会因为间隙过大出现电刷歪斜，导致接触不良。输出轴端的绝缘衬套和机壳的配合采用过盈0.008mm的公差设计，常温压装就能牢固固定，不需要额外点胶固定，减少了装配工序的用胶量，也避免了胶水溢出沾到换向器表面造成接触电阻过大的问题。

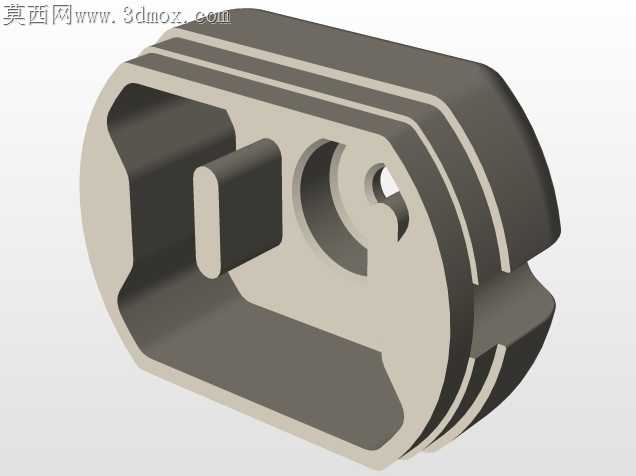

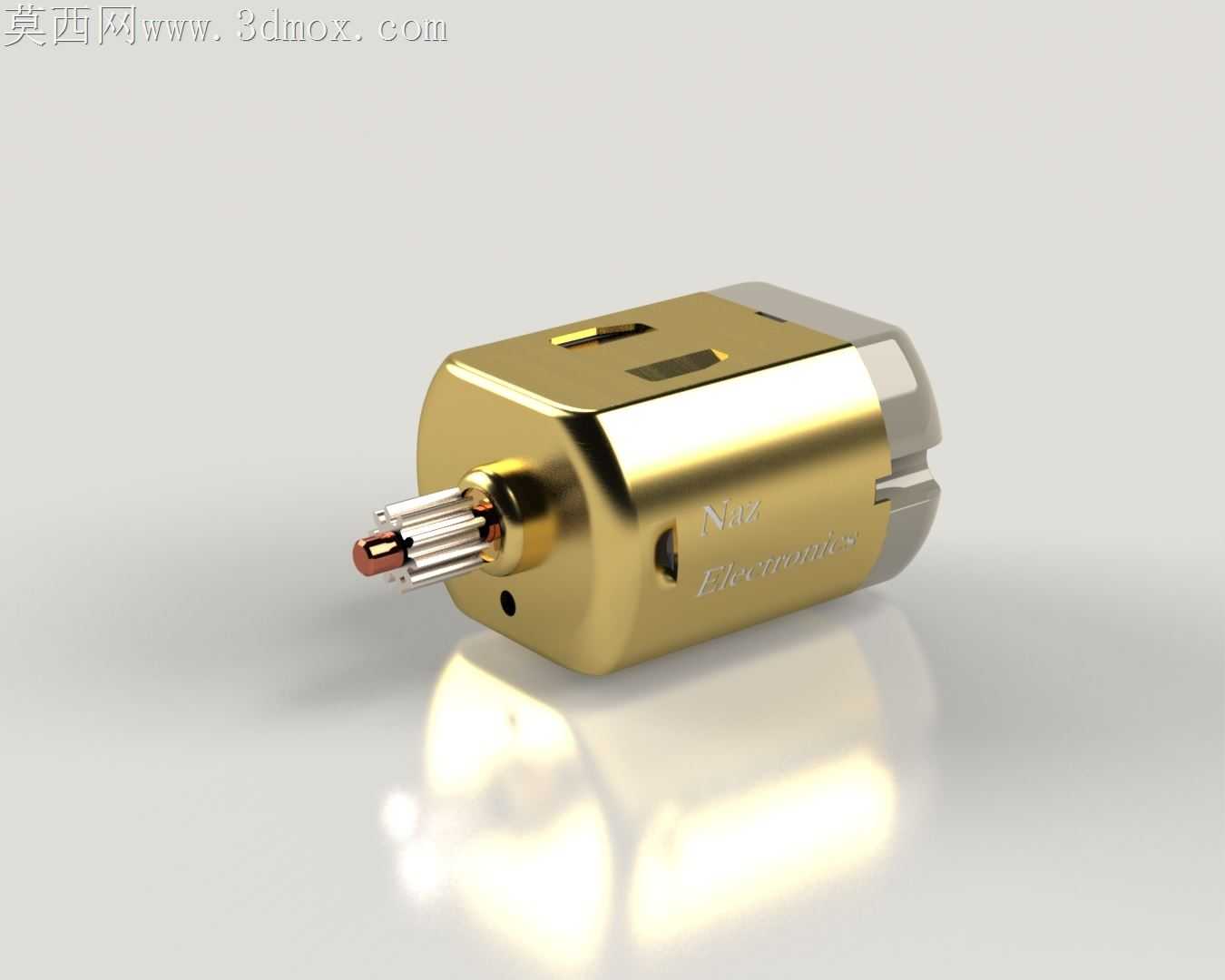

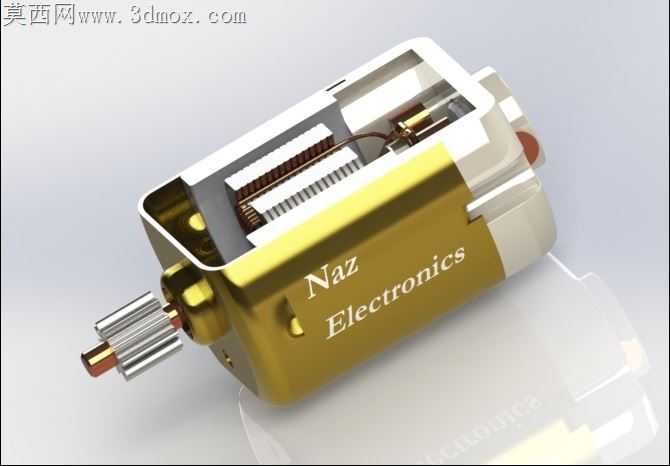

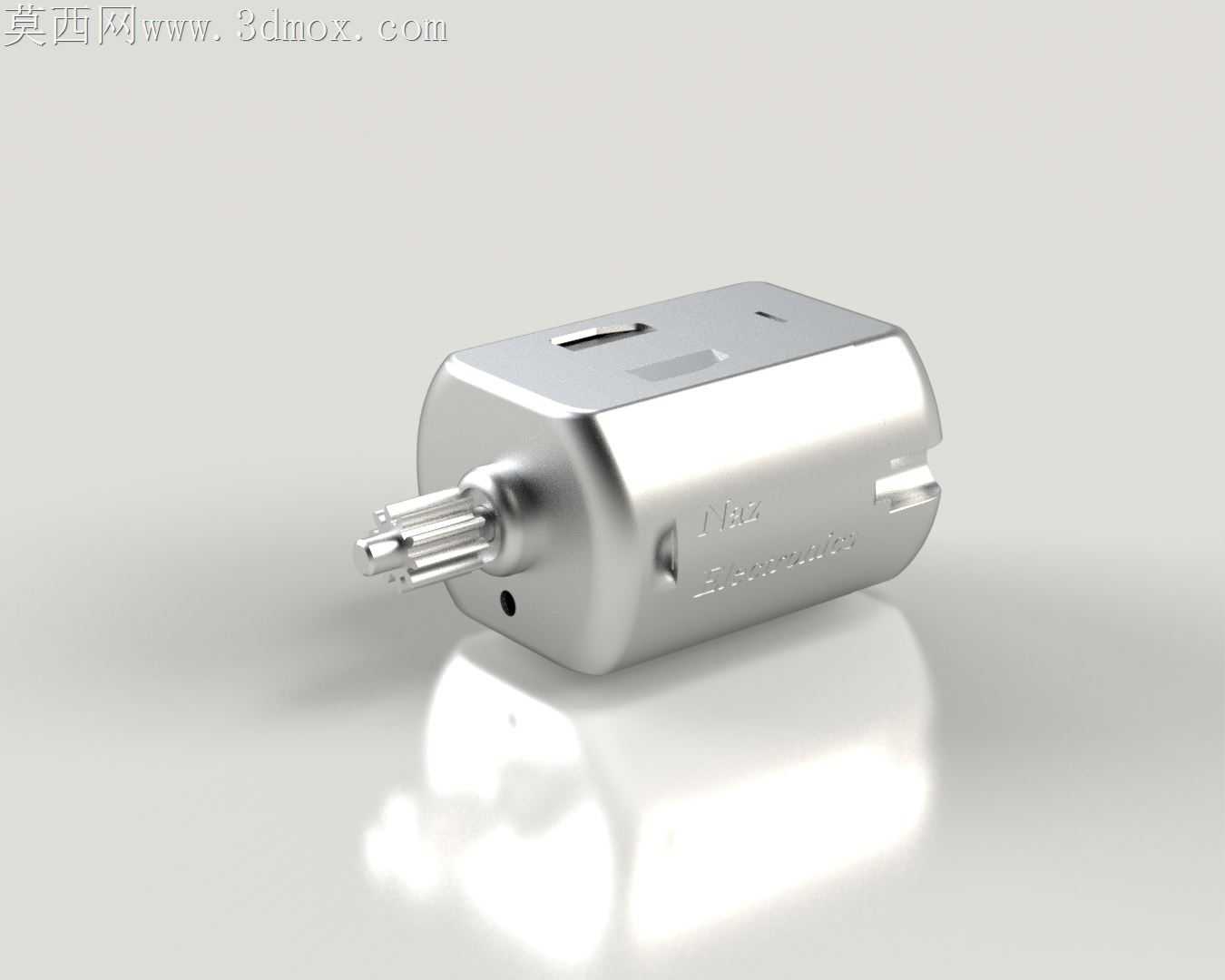

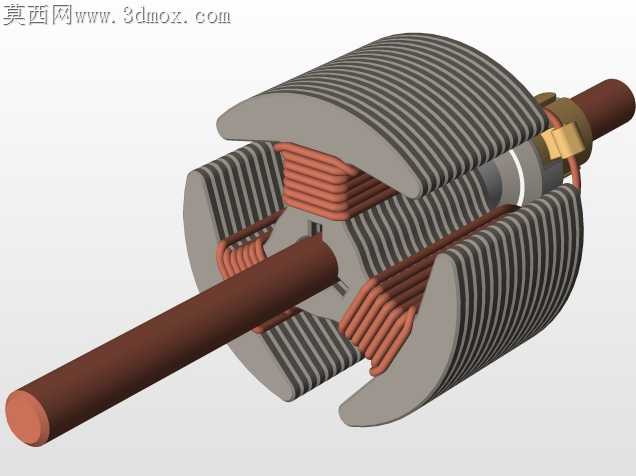

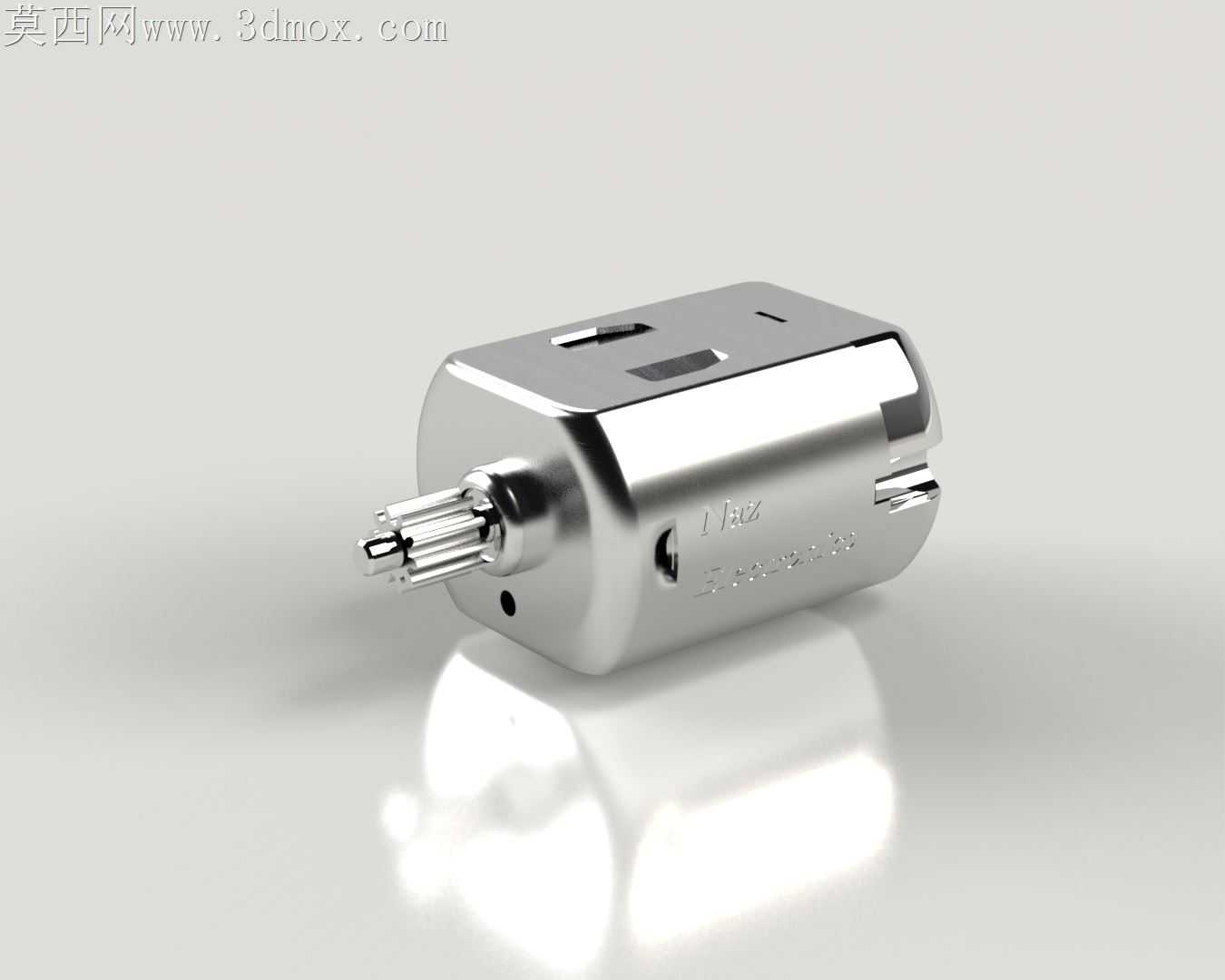

端盖处的轴承室设计了0.05mm的储胶槽，压装轴承时在槽内填充少量厌氧胶，固化后既能防止轴承外圈在高速运转时出现跑圈问题，又不会让胶水溢到轴承内部影响润滑脂的性能。机壳表面的金属镀层效果在渲染时特意调整了金属粗糙度参数，还原了量产时镀锌镍合金的哑光金属质感，没有做过度的镜面抛光效果，更贴近工业量产电机的真实外观，轴端的换向器铜片也还原了真实的分段绝缘结构，每一片铜片的接线槽都做了细节刻画，能清晰看到绕组引线的焊接位置，不管是用于教学演示结构原理，还是用于小批量产品的结构验证，都能直接对应真实的加工装配流程，不需要再额外调整结构细节。
