机器人自动化用精密微型夹爪结构设计

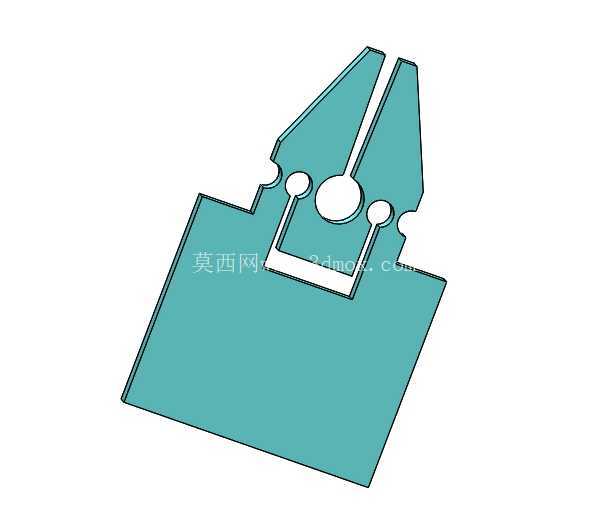

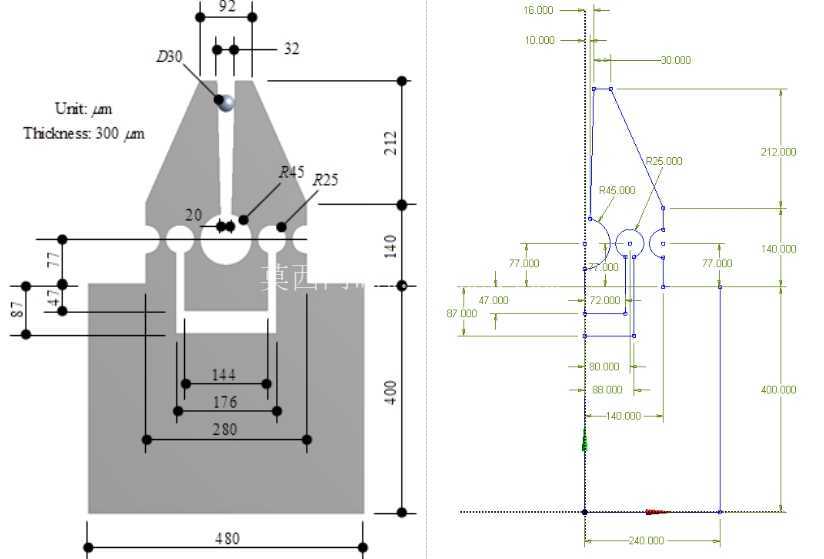

在精密装配、微小零件分拣、实验室自动化操作这类场景里，常规尺寸的气动或电动夹爪往往受限于安装空间、夹持行程精度，无法适配毫米级甚至微米级的作业需求，这款微型夹爪正是针对这类细分工况开发的末端执行构件。从结构尺寸来看，整体采用一体化切割成型的主体结构，总高度控制在400μm量级，上部夹持段高度212μm，安装基座段高度188μm，主体最大宽度280μm，上部夹持端顶部宽度仅92μm，厚度统一为300μm，所有尺寸标注均以μm为单位，完全适配微小型作业空间的安装边界，不会和周边工装、待操作工件产生运动干涉。

夹爪的夹持端设计了R30的圆弧过渡刃口，两个夹持臂的开合铰接位置采用R25、R45的圆弧槽做运动导向，避免开合过程中出现应力集中导致的结构断裂，铰接点中心距顶部的尺寸为32μm，保证夹持臂开合时的行程控制在微米级精度范围内，不会出现过夹损伤微小工件、或是夹持力不足导致工件脱落的问题。基座部分设计了三层定位安装孔，孔位中心距分别为144μm、176μm、280μm，既可以通过中心孔与执行器的输出轴做同轴定位，也可以通过侧槽与连杆类构件做快装连接，不需要额外设计转接法兰，就能直接适配多数微小型驱动模组的输出接口，大幅降低集成时的结构改造成本。

从设计思路上，这款夹爪没有采用传统的多零件拼接结构，而是选择一体化精密切割成型的加工方案，省去了铰接轴、紧固件等额外零件，整体结构没有装配间隙，从根源上避免了微小型构件装配误差带来的精度损失，同时也提升了夹爪整体的结构强度，在高频次开合作业下不会出现零件松动、精度衰减的问题。夹持臂的内侧轮廓做了仿形设计，开合时两个夹持面始终保持平行，能够稳定夹持方形、圆形等不同截面形状的微小零件，不会出现工件偏斜、夹持点偏移的问题，适配电子元器件分拣、微小型零件装配、生物实验样本操作等多种不同的作业场景。

在实际应用中，这类微型夹爪可以直接集成在桌面级小型机械臂、自动化分拣模组、精密实验操作平台上，作为末端执行构件完成夹取、搬运、定位等动作，因为整体尺寸极小，也可以用于狭小空间内的作业，比如精密仪器内部的零件更换、微流控芯片的操作等常规夹爪无法进入的工况。安装时只需要通过基座的安装孔与驱动件做固定，连接驱动源后就可以实现夹持动作，不需要额外做复杂的调试，夹持力可以通过驱动源的输出参数做精准调节，既可以夹持易碎的玻璃类微小零件，也可以夹持金属类微型结构件，适配不同材质工件的夹持需求。

结构细节上，夹爪的所有棱边都做了圆弧过渡处理，没有尖锐的毛刺棱角，一方面避免了安装调试过程中划伤操作人员或是损坏精密工件，另一方面也减少了应力集中点，提升了构件的疲劳寿命，在百万次开合作业后依然能保持初始的精度水平。夹持端的顶部做了收窄设计，能够深入到狭小的工件间隙内完成取放动作，不会和周边的结构产生碰撞，相比宽型夹爪的作业适配性更强。基座部分的矩形轮廓设计，也方便做侧面定位安装，除了同轴安装在驱动轴端部之外，也可以侧装在滑台模组上做侧向夹持作业，安装方式灵活，能够适配不同设备的布局需求。
