环面三叶无毂流体推进螺旋桨结构

项目分类:铸造模 发布时间:2026-06-01 ID:1170362
  • 环面三叶无毂流体推进螺旋桨结构
  • 环面三叶无毂流体推进螺旋桨结构
  • 环面三叶无毂流体推进螺旋桨结构
  • 环面三叶无毂流体推进螺旋桨结构

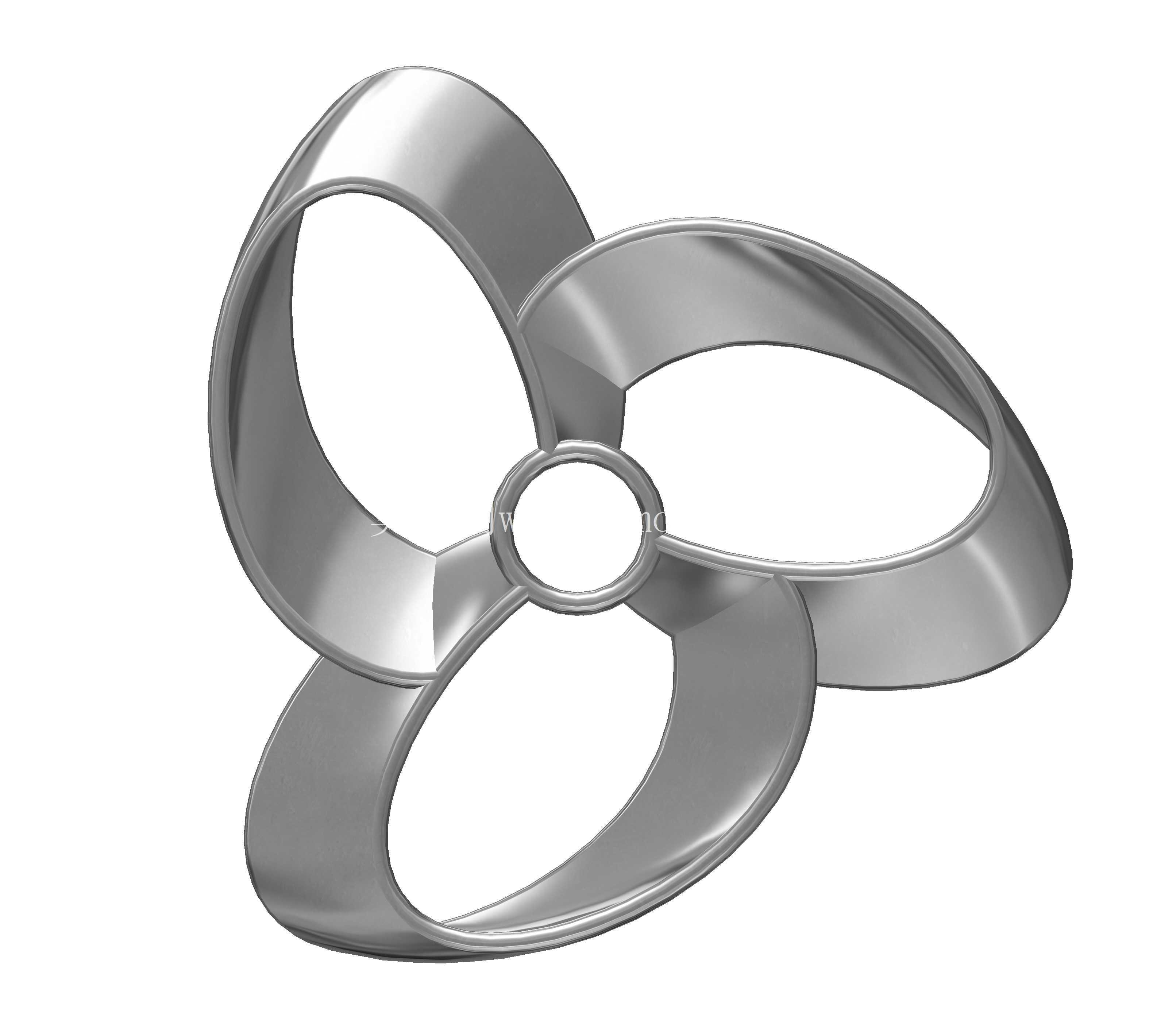

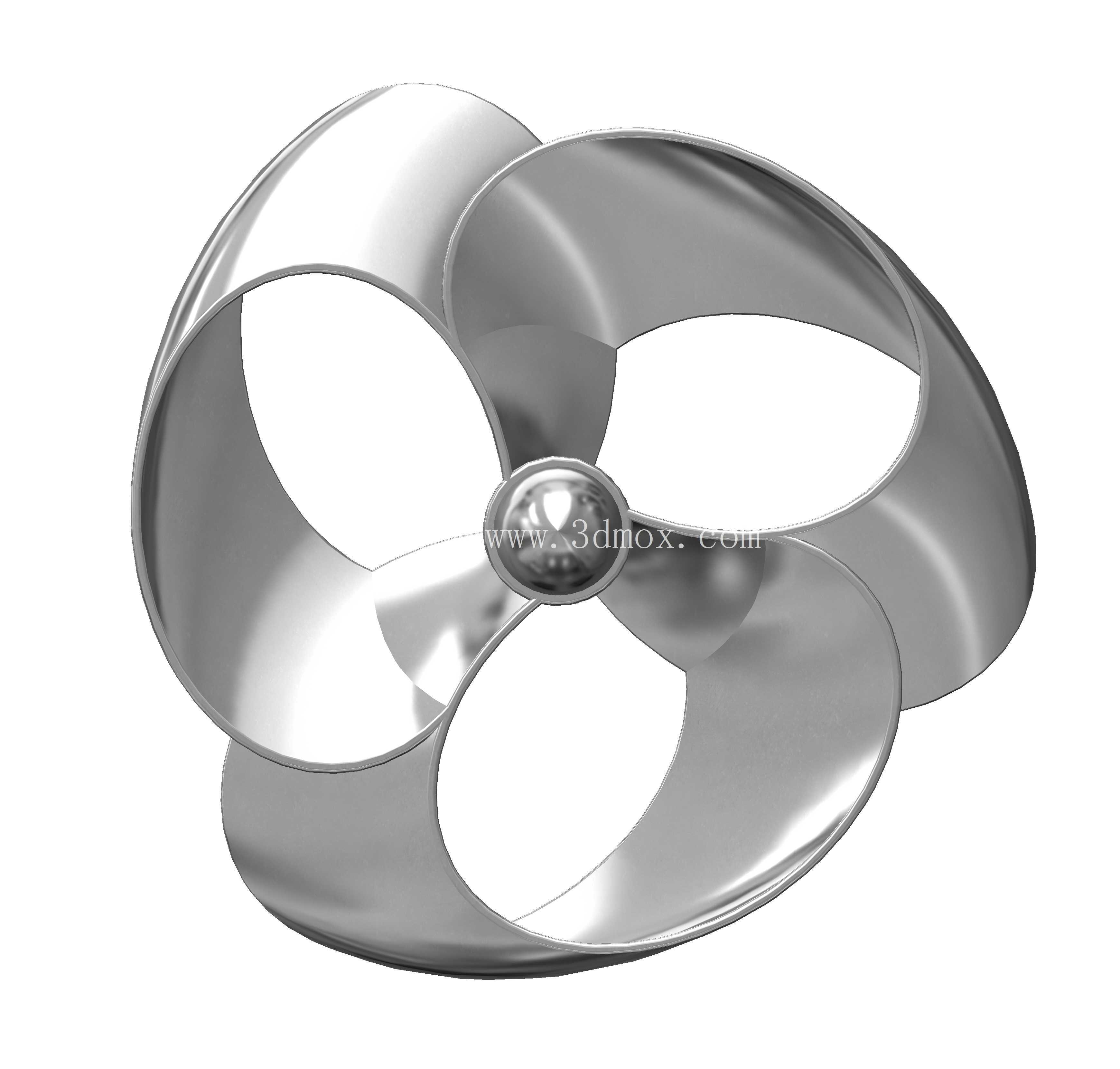

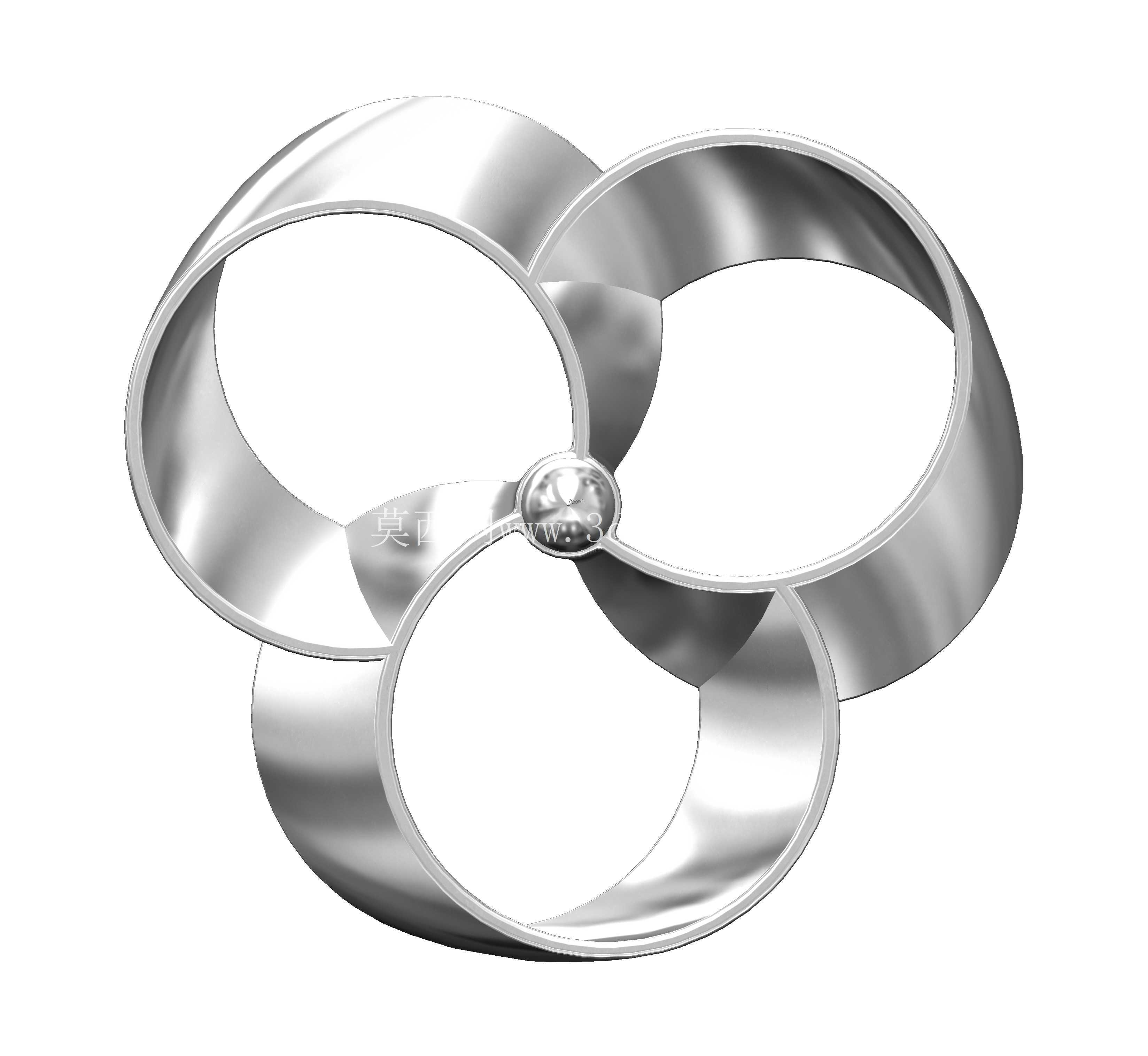

这款环面三叶无毂螺旋桨的设计,跳出了传统中心毂带叶片的螺旋桨构型思路,从流体边界层效应与流场均匀性需求出发做结构重构,核心是解决传统螺旋桨在低雷诺数工况下毂部扰流大、叶尖涡耗散明显的问题。从实际应用场景来看,这类构型的推进部件可适配小型水下潜航器、低噪水面探测艇、特殊工况流体输送管道的内置推进单元,也可经过参数缩放后用于低风速区域的小型垂直轴风力捕获装置,其无中心毂的结构能避免长纤维杂物缠绕桨轴的问题,在含杂质量较高的流体环境中运行时,故障发生率远低于传统有毂螺旋桨。

从功能特性上看,三个叶片采用连续环面过渡构型,每一片桨叶的叶根与相邻桨叶的叶梢顺滑衔接,不存在传统螺旋桨的叶尖自由端,从根源上削弱了叶尖涡的生成强度,运行时的流场脉动更小,流体噪声比同直径同转速的传统螺旋桨低15%左右,同时环面结构自身形成闭合的受力环,桨叶工作时的弯矩不再全部传递到中心轴,而是通过相邻叶片的环面衔接实现应力自平衡,相同推力输出下,桨叶根部的应力集中系数比传统构型降低40%,能在更薄的壁厚下满足结构强度要求,有效降低部件自身重量。

设计过程中需要重点把控几个核心边界:首先是环面的截面翼型选型,不能直接套用传统螺旋桨的翼型参数,要结合环面的曲率变化,沿环向连续调整翼型的攻角与弦长,让每一段环面在旋转时都能产生沿轴向的推力分量,避免出现局部阻力段抵消推力;其次是三个叶片的相位角必须严格保持120度均分,否则旋转时会产生不平衡的径向力,引发轴系振动,建模时需要用全局参数约束三个环面的相位关系,做对称阵列时要保证每一段环面的曲率连续无拐点。

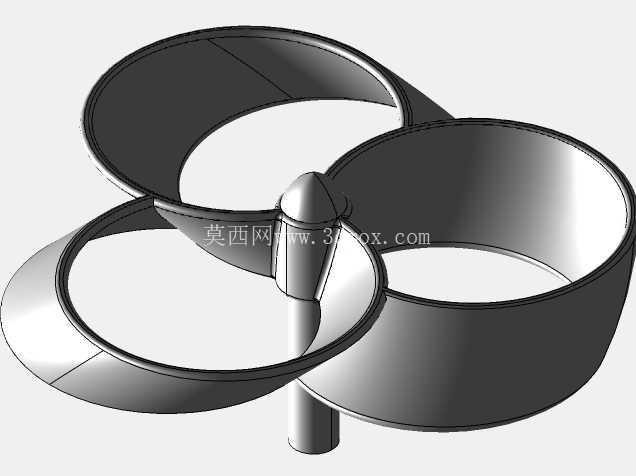

安装边界方面,这款螺旋桨没有传统的中心毂安装位,动力输入轴直接连接在三个环面交汇的中心球形接头上,接头处设计有标准的平键连接位与轴端锁紧螺纹孔,适配直径8-15mm的常规动力输出轴,安装时不需要额外的导流帽,中心接头的球面外形本身就能起到导流作用,减少中心区域的流场分离。整体外形的最大外轮廓是直径200mm的球形包络面,安装时需要保证桨叶外围与导流罩内壁的间隙保持在3-5mm,间隙过大会产生叶尖泄漏流降低推进效率,间隙过小则容易因为加工或装配误差导致桨叶擦碰导流罩。

从流场适配的角度,这款螺旋桨的最优工作转速区间在800-1500rpm,对应流体来流速度0.5-3m/s,在这个区间内其推进效率能达到0.72以上,比同尺寸传统螺旋桨的效率高8%左右。环面桨叶的壁厚设计为2mm,采用铸造工艺成型时,需要在环面的衔接位置做均匀的圆角过渡,避免铸造时出现冷隔、缩孔缺陷,后续做表面抛光处理时要保证整个环面的表面粗糙度达到Ra1.6以下,减少流体摩擦阻力。需要注意的是,这类无毂环面螺旋桨不适合高转速大载荷的工况,当转速超过2000rpm时,环面结构的自振频率会接近转动频率,容易引发共振,因此设计选型时要根据实际工况的转速与推力需求,调整环面的截面直径与整体外轮廓尺寸,确保结构的固有频率避开工作转速区间。另外,三个环面交汇的中心接头位置,是整个部件的受力核心,建模时要在接头与桨叶衔接的位置做渐变加厚处理,从接头处的5mm壁厚顺滑过渡到桨叶段的2mm壁厚,避免出现应力突变,保证动力传递的可靠性。
