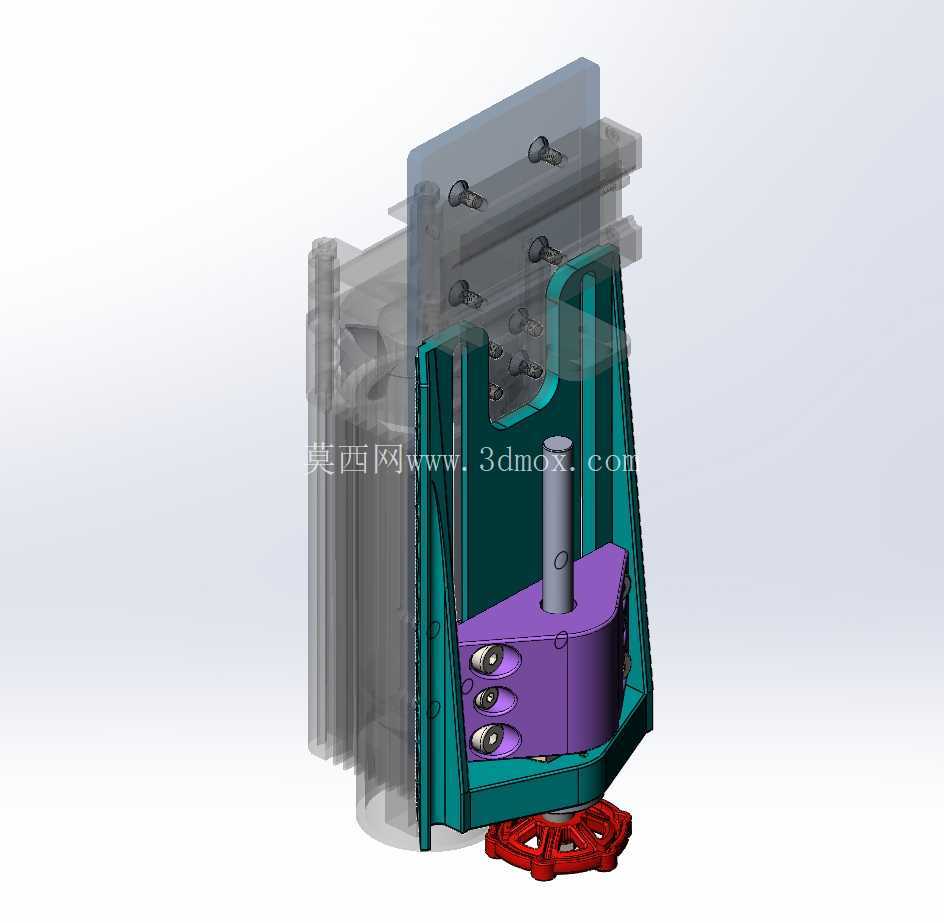

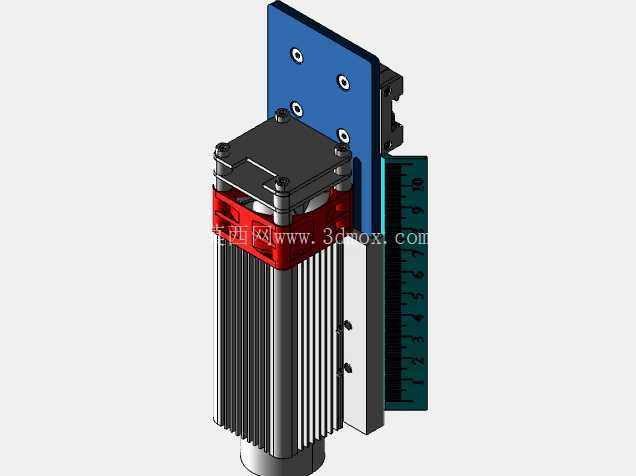

SculpfunS30激光雕刻机Z轴滑动调节机构

桌面级激光雕刻设备在日常加工场景中，焦点位置的精准度直接决定了不同厚度材料的雕刻、切割效果，传统Z轴调节结构多依赖螺丝锁紧定位，每次调整焦点都需要反复松开、拧紧紧固件，不仅操作流程繁琐，频繁的螺丝松紧操作还会带来螺纹磨损、定位偏移的隐患，长期使用后调节精度会逐步下降，无法满足精细化加工的定位要求。这款针对Sculpfun S30设备设计的Z轴滑动机构，正是瞄准了实际加工中的这一痛点，从结构适配性、操作便捷性、安装兼容性多个维度做了针对性的结构优化。

从实际应用场景来看，桌面级激光雕刻设备常被用于薄木片、皮革、亚克力、纸质材料等多种不同厚度工件的加工，加工过程中频繁更换工件材料时，Z轴的调节效率会直接影响整体加工的流畅度。这款滑动机构采用弹簧加载的结构设计，依靠弹簧的预紧力实现滑动部件的实时定位，调节焦点位置时无需反复拧动锁紧螺丝，只需要施加适当的外力推动Z轴滑座移动到目标位置，撤去外力后弹簧的预紧力就会自动将滑座锁定在当前位置，整个调节过程单手即可完成，大幅缩短了焦点调整的操作时间，也避免了螺纹反复受力带来的结构损耗。

在安装适配性的设计上，这款结构充分考虑了终端用户的改装门槛，整体结构的安装边界完全匹配Sculpfun S30设备原有的Z轴安装位，所有连接孔位、配合尺寸都和原装零件的安装基准保持一致，用户在安装过程中不需要对设备原装零件做任何额外的钻孔、切削等加工操作，只需要按照装配关系替换对应部件即可完成安装，不会破坏原有设备的结构完整性。同时结构设计过程中充分考虑了轴系的运动自由度约束，安装完成后不会额外限制原有Z轴的运动行程，也不会产生多余的运动干涉，各个轴的原有运动自由度完全保留，不会因为加装该调节机构影响设备原有的运动性能。

从结构细节来看，该滑动机构的滑座部分采用了适配原有导轨的配合型面，滑动过程中配合间隙控制在合理范围内，既保证滑动过程顺畅无卡滞，又不会因为间隙过大带来调节过程中的晃动偏差；弹簧的选型经过反复验证，预紧力大小设置在合理区间，既能够保证调节到位后有足够的锁紧力避免加工过程中滑座移位，又不会因为预紧力过大导致调节过程阻力过大、操作费力。底部的调节手轮采用防滑结构设计，微调操作时施力方便，配合滑动结构可以实现焦点位置的微米级微调，满足不同加工场景下的焦点精度要求。

在实际使用验证中，这套机构在长时间连续加工场景下的定位稳定性表现可靠，弹簧加载的结构不会因为设备运行过程中的轻微振动出现位置滑移，加工过程中焦点位置始终保持稳定，雕刻线条的粗细均匀度、切割断面的平整度都能达到预期效果。对于经常需要切换不同厚度加工材料的用户来说，这套结构可以有效减少调节环节的无效耗时，同时避免了传统螺丝锁紧结构长期使用后的磨损问题，结构的耐用性更适配高频次的加工使用需求。整个结构的部件布局紧凑，安装后不会超出设备原有外形的边界尺寸，也不会和设备的其他运动部件产生干涉，不需要额外调整设备的其他结构参数，安装完成后即可直接投入使用。
