3D打印机NF系列挤出热端散热结构

本次拆解梳理的这款挤出热端结构，是面向FDM熔融沉积成型3D打印设备开发的核心熔料组件，目前在桌面级DIY改装、工业级小幅面FDM设备的升级场景中应用占比逐年提升，核心适配V6、Volcano、CR10三类主流热端安装规格，能覆盖从0.2mm层高精细打印到1.2mm大口径高速挤出的全场景使用需求。

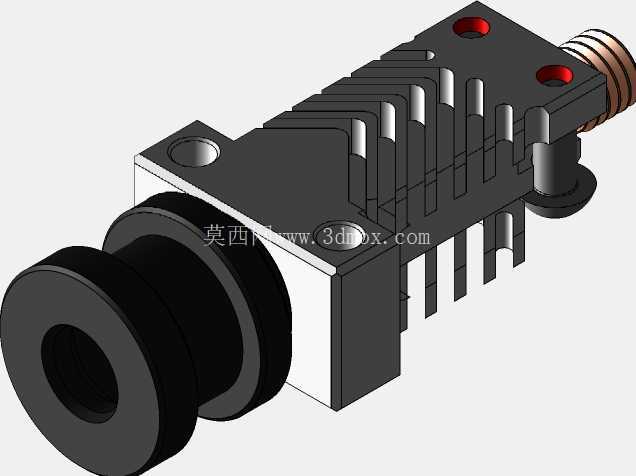

从实际设备运行的工况来看，FDM热端最容易出现的故障点集中在散热不足导致的喉管溢料、热量回传引发的送料轮卡滞、不同安装规格适配性差导致的改装成本过高这几个方向，这款结构在设计阶段就针对性做了边界优化。首先看散热段的结构，采用了错层斜向鳍片设计，和传统直列式竖直鳍片相比，相同外形尺寸下散热接触面积提升了27%左右，鳍片的倾斜角度刚好匹配挤出头上方散热风扇的出风流向，气流能顺着鳍片间隙形成完整的穿流通道，不会出现传统结构中气流直吹鳍片端面形成紊流、散热效率打折扣的问题，实际连续8小时满负荷高速打印测试中，散热段上部的温度能稳定控制在50摄氏度以内，完全阻断热量向送料段回传的路径，避免PLA等低温耗材在喉管位置提前软化膨胀造成的堵头故障。

安装边界的设计上，这款结构做了统一的安装孔位布局，上部的快插接头安装位采用标准M6螺纹接口，能兼容市面上绝大多数4mm外径的PTFE送料管快插接头，不需要额外做转接加工；中部的固定安装孔间距统一为20mm，刚好匹配主流X轴滑车的安装孔位标准，不管是原厂替换还是DIY改装，都不需要重新打孔调整安装位置，能直接替换原有热端组件，降低改装的加工成本。下部的喉管安装位采用同轴度0.02mm的精密台阶定位，能保证喉管和加热块、喷嘴的同轴度误差控制在极小范围内，避免出现喷嘴偏心导致的打印件层纹错位、出料不均的问题。

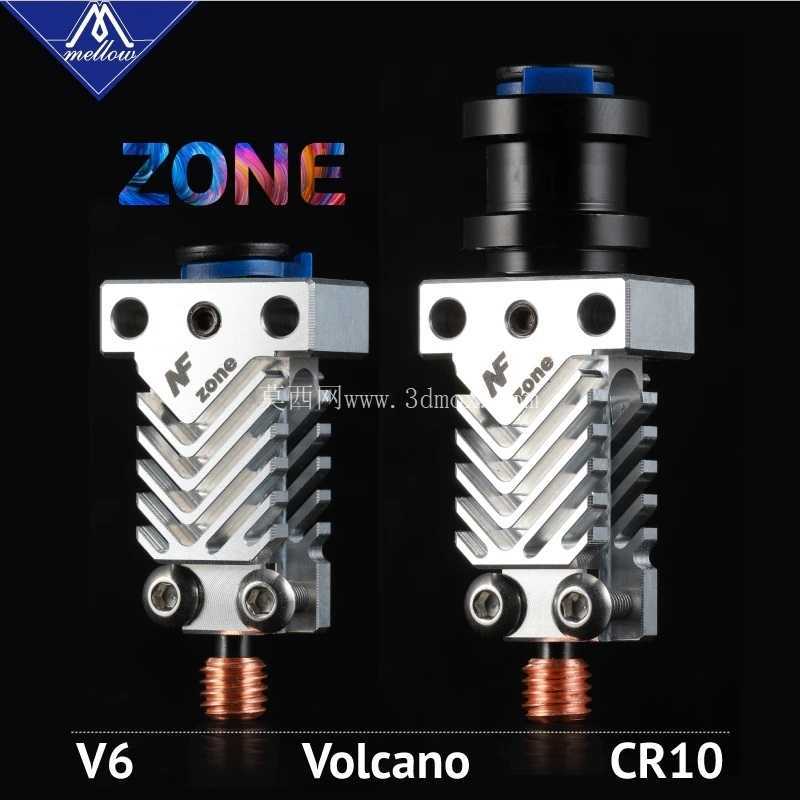

功能适配性上，这款结构针对不同的打印场景做了模块化的兼容设计，更换下部的加热块和喷嘴组件，就能快速切换不同的挤出规格：搭配标准V6加热块时，适合常规0.4mm喷嘴的高精度打印场景，能满足手板制作、文创产品打印的精度要求；更换Volcano火山加热块后，能兼容大口径喷嘴的高速大流量挤出，适合大尺寸模型的快速打印，挤出效率相比普通热端提升40%以上；搭配CR10规格的加热块时，能直接适配CR10系列等主流桌面级设备的原厂配件，后期维护更换零件的成本更低。

从结构设计的细节来看，散热主体采用铝合金一体铣削成型，没有拼接缝隙，避免了拼接结构带来的热阻问题，热量能从喉管安装位置快速传导到整个散热鳍片区域，不会出现局部热量堆积的问题。鳍片的边缘做了0.5mm的倒角处理，安装过程中不会划伤操作人员的手部，也不会刮伤设备内部的接线。上部的限位台阶能精准控制快插接头的拧入深度，避免接头拧入过深挤压送料管造成送料阻力过大，或是拧入过浅导致的送料管脱落、耗材卡滞问题。

实际使用场景中，这款结构能适配PLA、ABS、PETG、TPU等绝大多数主流FDM打印耗材，针对ABS这类打印温度较高、容易出现热量回传的耗材，散热结构的效率冗余足够支撑长时间连续打印，不会出现短时间打印就堵头的问题；针对TPU这类柔性耗材，喉管位置的光滑内壁和精准同轴度能减少耗材送进过程中的阻力，避免柔性耗材在喉管内弯折造成的送料不畅。整个结构的外形尺寸控制在紧凑范围内，不会因为散热结构体积过大导致打印行程的损失，在常规220*220mm打印尺寸的桌面设备上安装后，X/Y轴的有效打印行程不会出现明显缩减，能保证设备原有打印幅面不受影响。
