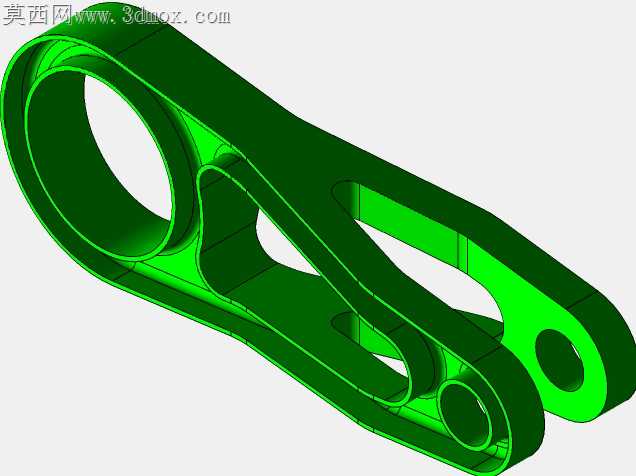

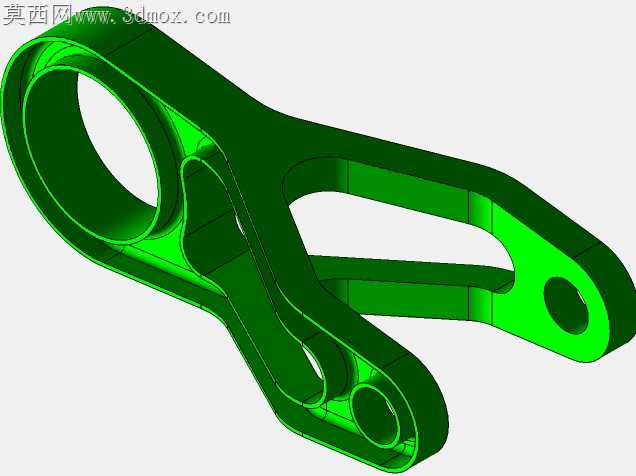

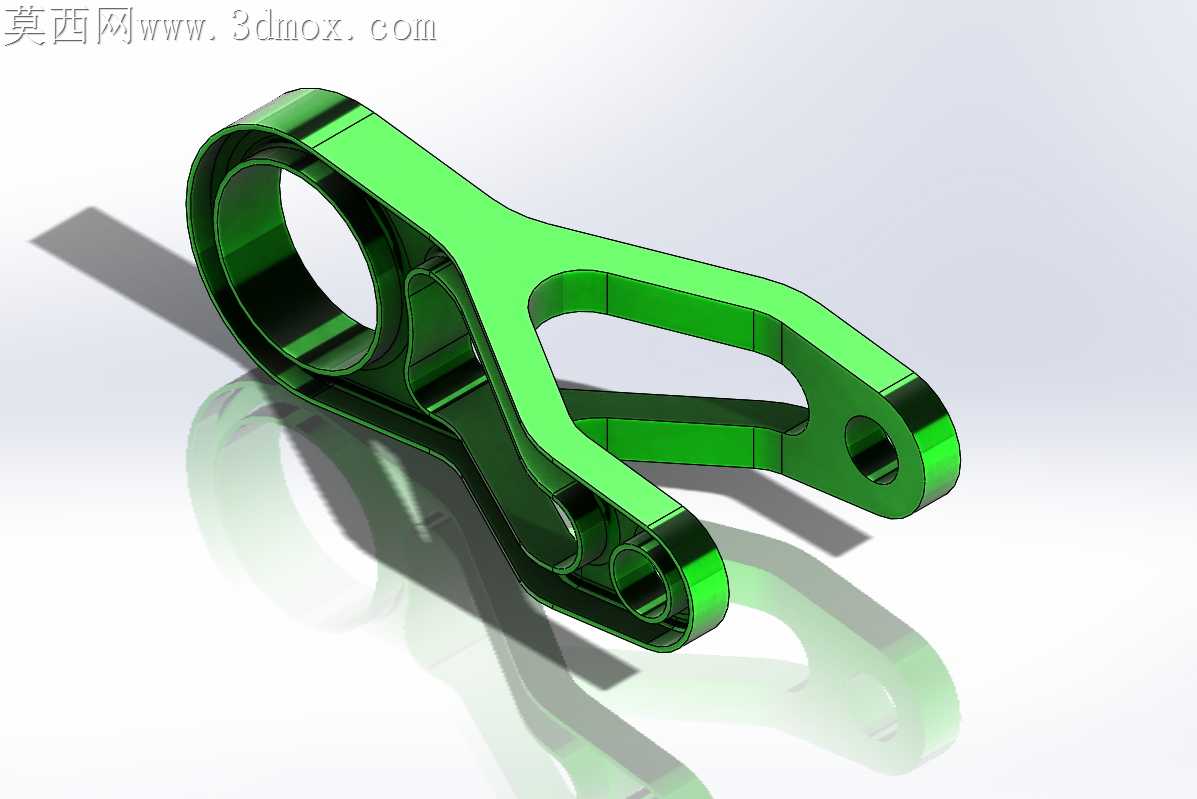

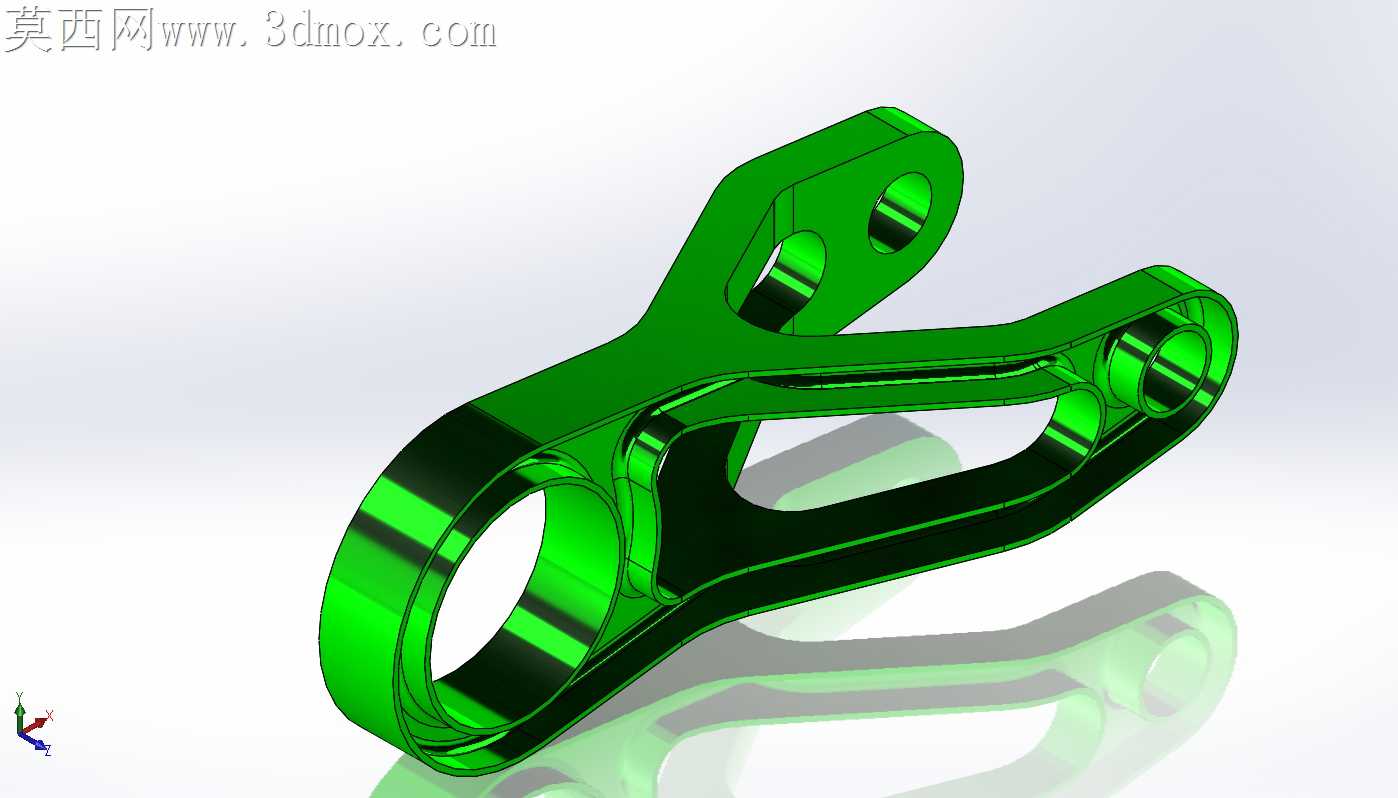

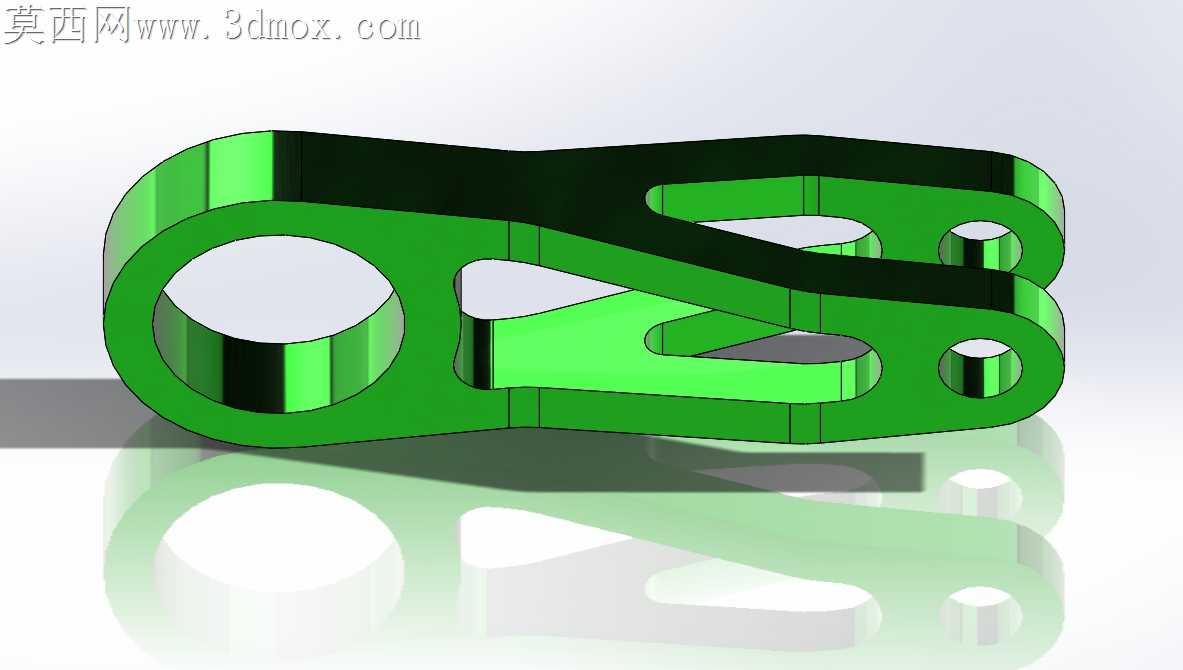

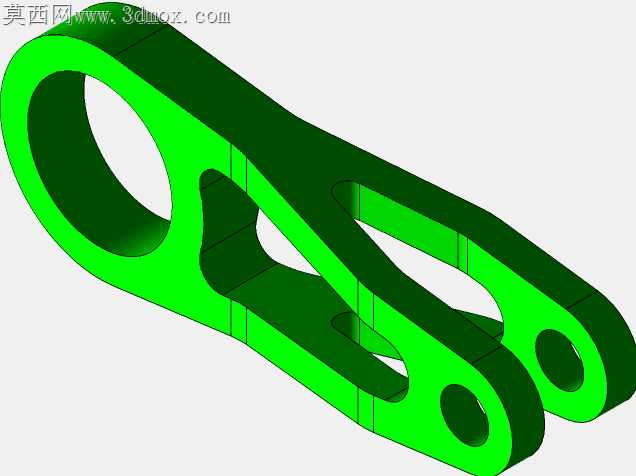

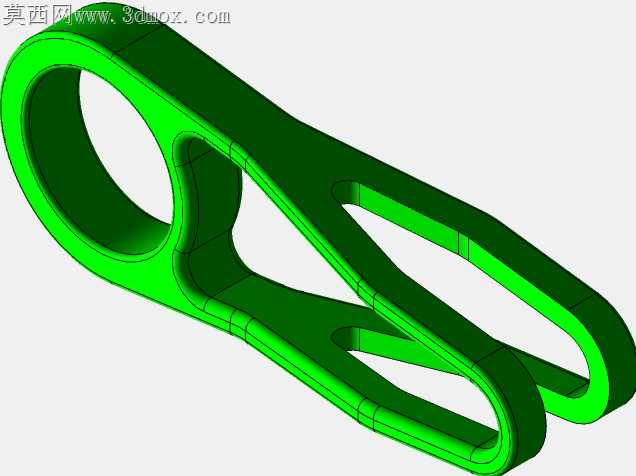

CSWP认证实训用异形连杆结构练习件

这类异形连杆的实训建模，最容易被忽略的是加工环节的应力集中隐患，很多练习者只追求外形轮廓的相似度，却没考虑到实际铣削加工时，环形孔位与支臂衔接处的圆角过渡如果处理不当，零件在交变载荷下很容易从转角位置萌生裂纹。做结构优化的时候，要先盯着大端环形安装孔的壁厚均匀度，很多人画的时候只保证了外观的曲面顺滑，却没注意支臂和环面衔接的位置壁厚差超过了3毫米，实际压铸或者铣削成型后，这个位置会因为冷却速率不一致产生内应力，装到设备上反复受力几次就会出现形变。三个支臂的延伸角度不是随便定的，末端的小孔安装位要和大端孔保持严格的位置度公差，练习的时候不能只靠尺寸标注硬卡数值，要考虑装配时销轴穿过孔位后的转动余量，孔壁和支臂衔接的位置做了0.8毫米的内凹倒角，既可以避免装配时销轴端面刮蹭支臂表面，也能在加工时给铣刀留出退刀空间，不会因为清角不到位导致销轴无法装到底。支臂侧面的减重槽不是为了好看挖的空槽，槽底的厚度要保持在2.2毫米，太薄的话支臂的抗扭强度会不够，太厚又起不到减重的效果，槽的边缘做了15度的斜角过渡，加工的时候刀具可以顺次走刀，不会在槽壁留下接刀痕，后续做表面阳极氧化的时候也不会因为锐角积料出现色差。大端孔的内壁做了0.02毫米的精度预留，实际装配的时候和衬套过盈配合，不用额外涂胶就能保持足够的抱紧力，孔的两端做了1毫米的导入倒角，压装衬套的时候不会刮伤衬套的外表面。很多练习者做这个模型的时候会把支臂的过渡曲面做的过于尖锐，看起来棱角分明很有质感，实际生产中这种锐角根本没法加工，铣刀走到转角位置会因为切削力突变弹刀，留下明显的刀纹，还要后续人工打磨，反而增加了加工成本。曲面过渡的时候要保持G2连续，不光是渲染的时候光影过渡自然，实际加工时刀具路径也能顺滑衔接，不会出现进给速度忽快忽慢的情况，加工出来的表面粗糙度能稳定达到Ra1.6，不用额外做抛光处理。支臂之间的镂空区域要注意圆弧过渡的半径一致性，不能出现局部半径过小的情况，否则线切割或者铣削的时候，刀具在小半径位置停留时间过长，会让局部材料过热产生退火，影响零件的整体强度。做这类实训题的时候，不能只盯着软件里的尺寸数值对不对，要多想想每一处结构对应的加工和装配需求，比如末端小孔的位置为什么要偏移2度，不是题目故意刁难，是实际装配时这个角度能让连杆运动时避开相邻的构件，不会出现运动干涉。很多人考完认证只会对着图纸画形状，却搞不懂每个结构背后的工程逻辑，到了实际工作中画出来的零件要么没法加工，要么装上去用不了多久就坏，这类练习的核心从来不是把外形画的一模一样，是在建模的过程中反复权衡结构强度、加工难度、装配便利性三者的平衡，找到最合理的参数取值，而不是死守图纸上的标注忽略实际生产的约束。
