商用立式不锈钢制冷制冰设备结构设计

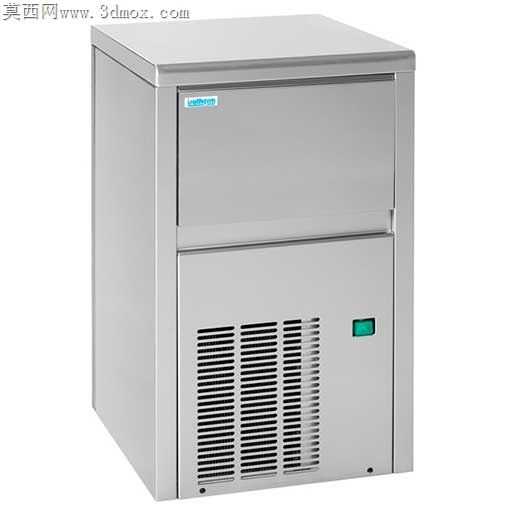

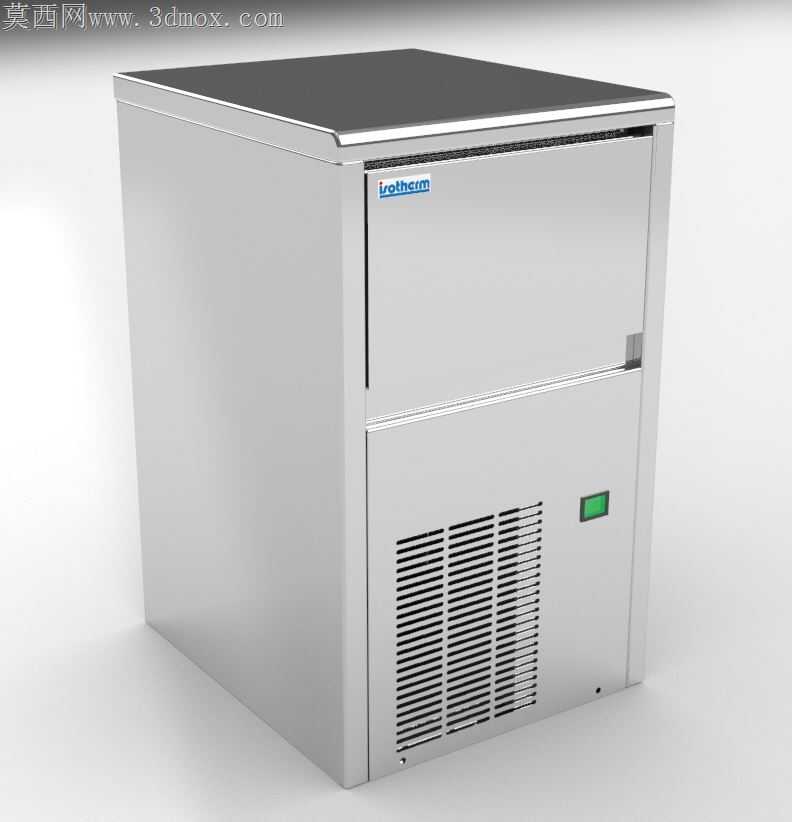

船用场景下的制冷设备常年面临高盐雾、船体持续颠簸、舱内空间局促的多重工况约束，这款等温线FR130RC型制冰机的结构设计，从加工适配角度做了大量落地性的细节取舍，完全区别于普通商用台式制冰机的加工逻辑。

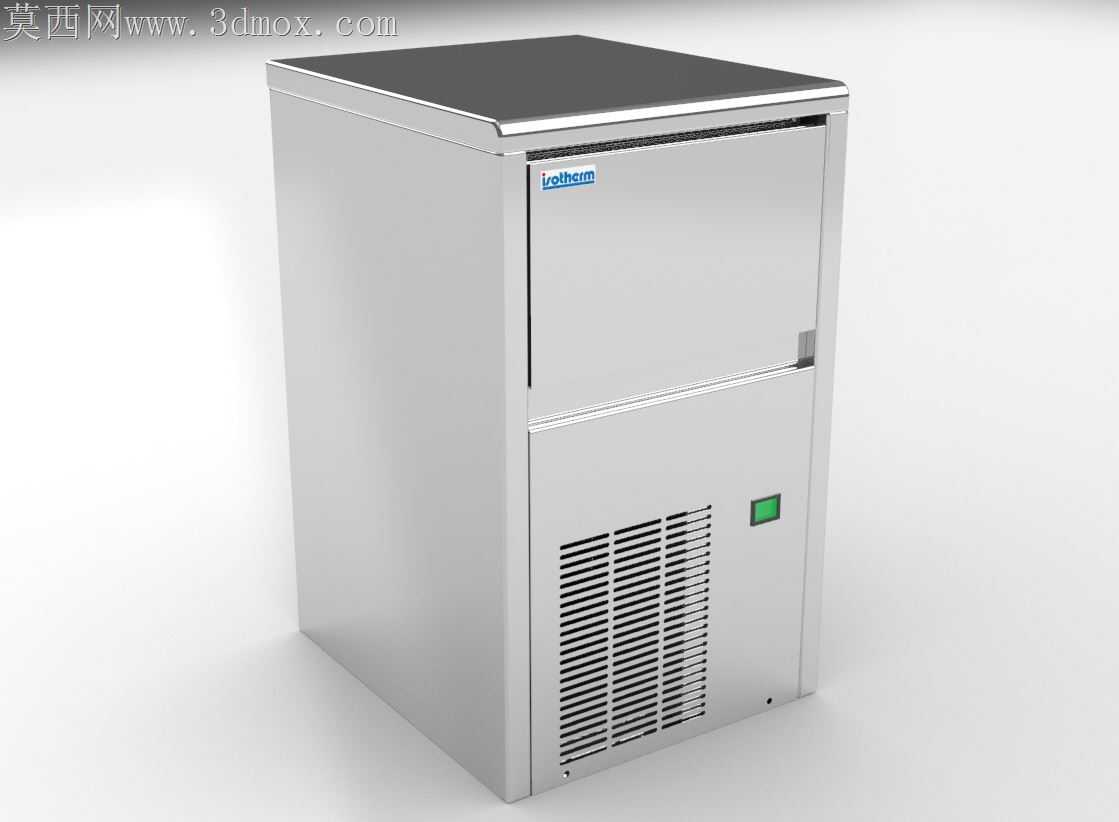

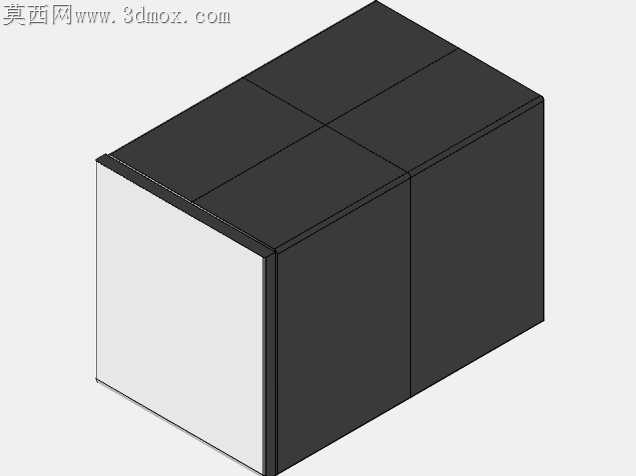

柜体外壳采用一体折弯的304不锈钢板材，折弯处预留了0.2mm的圆角过渡量，既规避了直角折弯带来的板材应力开裂隐患，也能减少盐雾环境下直角缝隙积留凝露造成的锈蚀风险，加工时不需要额外做焊缝打磨补平，折弯后直接做拉丝表面处理，能减少三道后处理工序，适配小批量定制加工的产能节奏。上下仓门的拼接缝做了错位止口设计，不是常规的平面对接结构，加工时只需要在门板折弯时一次冲压出止口凸台，不需要额外加装密封胶条压条，装配时胶条可以直接嵌在止口槽内，哪怕船体出现持续横摇，仓门也不会因为震动出现错位漏冷的问题，胶条的压缩量控制在1.5mm，既保证密封性能，也不会因为压缩量过大导致开关门阻力过大，船员戴防滑手套操作也能顺畅开合。

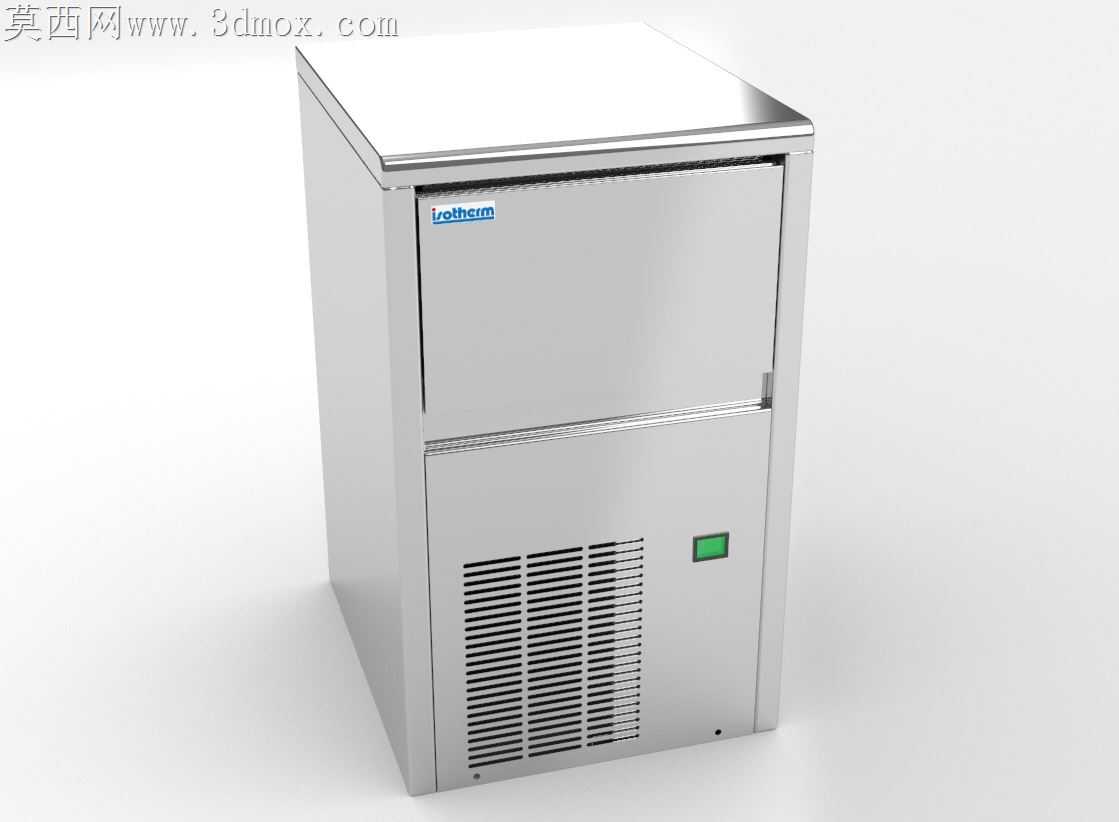

侧面的散热格栅没有采用单独拼接的塑料网罩，而是直接在侧板上冲压出长条形通风孔，孔边做了0.1mm的外翻边处理，加工时冲压和翻边一次成型，不需要额外焊接或者铆接格栅件，既减少了装配零件数量，也避免了拼接缝隙在高湿环境下积垢发霉的问题，翻边结构还能提升侧板的整体结构强度，哪怕搬运时侧面受到磕碰，也不容易出现大面积凹陷。控制面板的嵌入槽做了0.3mm的公差预留，安装时不需要打胶固定，控制模块直接卡入槽内就能靠周边的橡胶圈实现密封，后期检修更换时直接撬出即可，不需要拆解整个柜体面板，适配船上狭小空间内的快速维保需求。

底部的支撑脚做了内藏式的安装位，加工时在底板冲压出内凹的脚轮安装座，支撑脚完全藏在底板轮廓以内，搬运时不会因为磕碰导致支撑脚变形，安装时也不需要额外加装固定支架，直接拧入支撑脚即可，安装效率比常规外置脚座提升近四成。制冷管路的走线槽在柜体内部做了一体化的冲压卡槽，管路排布时可以直接卡入卡槽，不需要额外做扎带固定，哪怕船体持续震动，管路也不会因为晃动出现摩擦破损，卡槽的位置特意避开了凝露水流的路径，不会出现管路长期泡在凝露水中的腐蚀问题。

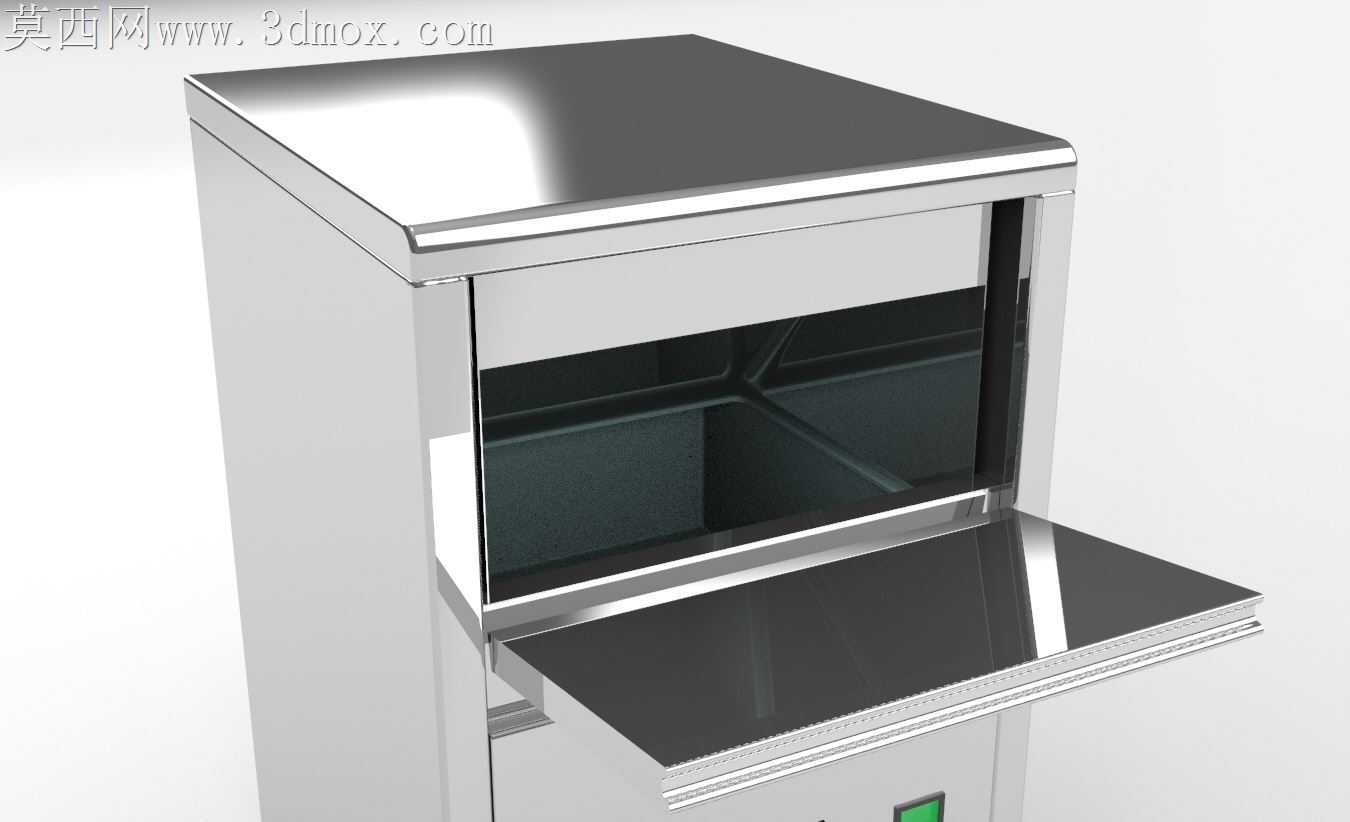

储冰仓的内壁做了微倾斜的导水角度，加工时折弯板材就直接带出倾斜角度，不需要额外加装导水衬板，融冰水可以顺着倾斜面直接流到排水口，不会在仓内积留导致冰块粘连，内壁的折弯圆角全部做了R3的圆弧处理，没有清洁死角，船员日常打理时只需要用抹布一抹就能清理干净，不会出现污渍残留的问题。整机的所有外露紧固件都采用了同材质的不锈钢标准件，加工时不需要做额外的表面防锈处理，装配时统一采用定扭矩扳手拧紧，扭矩值控制在8N·m，既保证连接强度，也不会因为扭矩过大导致不锈钢板材出现滑牙或者变形。
