带外齿防滑结构的M2铜质螺纹嵌件

做消费电子、小型仪器结构设计的工程师，大概率都碰到过小规格螺纹连接的可靠性问题——M2这类细牙螺纹，直接在ABS、PC这类塑料壳体上攻丝，反复拆装两三次牙就滑了，要是设备需要经常开盖维护、或者有轻微振动工况，塑料螺牙的寿命根本扛不住，这时候就得用到预埋式的螺纹嵌件，这次建模的这款带外齿的铜质M2螺纹嵌件，就是专门针对这类小尺寸紧固场景做的优化结构。

先从实际安装场景说，这类嵌件最常用的安装方式是注塑预埋，也就是在塑料件注塑的时候，把嵌件提前放在模具的定位销上，熔融塑料包裹住嵌件外壁冷却后，嵌件就和塑料基体牢牢结合在一起；也有部分场景采用热压安装，就是把嵌件加热到略高于塑料熔点的温度，压入预制的塑料孔里，靠塑料冷却收缩抱紧嵌件，不管哪种安装方式，嵌件和塑料之间的防转、防拔脱性能都是核心指标，这款嵌件的外齿结构就是为了解决这个问题设计的。

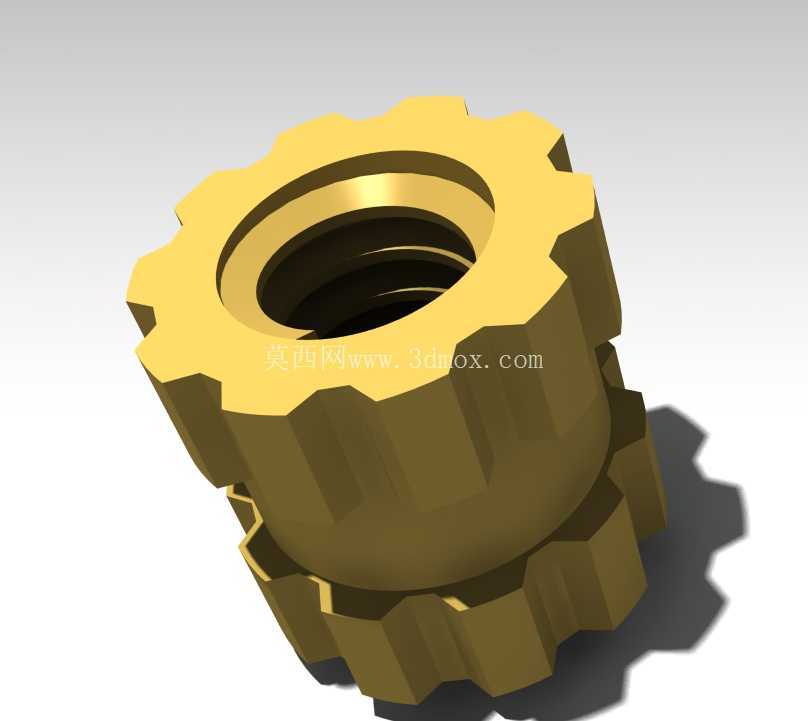

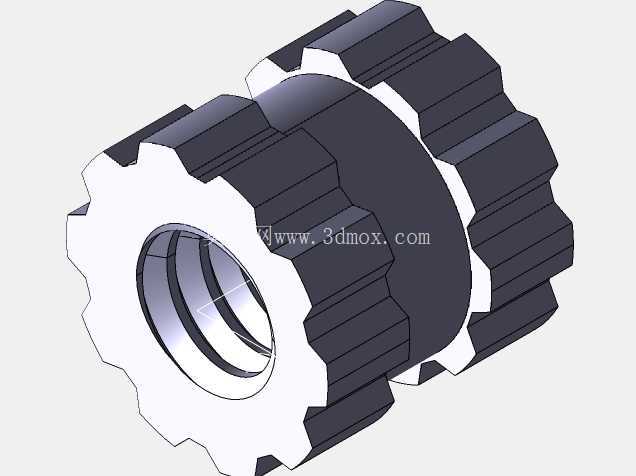

看结构细节，嵌件整体采用黄铜材质，一方面黄铜的切削性能好，内螺纹加工精度容易保证，另一方面黄铜和塑料的热膨胀系数差值比钢材小，温度循环工况下不容易出现嵌件松动的问题，而且黄铜本身的防锈性能不错，不需要额外做表面处理，适合多数室内使用的电子、仪器设备场景。嵌件外壁做了上下两圈错开的外齿结构，齿形是直齿，齿顶做了微小的倒角，不会在安装的时候刮伤模具或者塑料孔壁，上下两排齿的存在，一方面可以在塑料冷却收缩的时候嵌入塑料基体，提供足够的抗扭力矩，避免拧螺丝的时候嵌件跟着螺丝在塑料里打转，另一方面齿形形成的轴向台阶，也能提供足够的抗拔脱力，不会在螺丝拉紧的时候把嵌件从塑料里拔出来。

再看尺寸边界，这款嵌件适配M2的标准公制粗牙螺纹，内螺纹精度按照6H公差设计，能适配市面上所有标准M2螺丝，不管是机牙螺丝还是自攻钉（当然这里是机牙螺纹，配机牙螺丝）都能顺畅旋合，不会出现卡滞、滑牙的问题。嵌件的外径比内螺纹大径大出足够的壁厚，保证内螺纹有足够的啮合强度，不会因为壁厚太薄导致螺纹受力开裂；整体高度控制在小尺寸安装场景常用的规格，不会因为嵌件太高导致塑料件局部壁厚不足出现缩水，也不会因为啮合长度太短导致螺纹连接强度不够。上下两端都做了微小的导入倒角，不管是注塑时套在模具定位销上，还是热压时对准预制孔，都能快速定位，不会出现放偏压歪的问题，上端的倒角还能在拧螺丝的时候起到导向作用，避免螺丝斜着拧入损坏螺纹牙型。

实际使用的时候，这类嵌件常用在手持检测仪器、小型智能家居设备、便携数码产品的壳体连接上，这些场景的特点是产品尺寸小，连接位置空间有限，螺丝规格普遍在M1.6到M3之间，而且产品可能需要反复拆装更换电池、维护内部元件，塑料本身的螺牙强度满足不了反复拆装的需求，用这种铜质嵌件之后，螺纹连接的寿命可以提升几十倍，只要塑料基体不损坏，螺纹部分可以反复拆装几百次不会失效。另外在有轻微振动的场景，比如小型桌面风机、便携检测设备的内部结构连接，嵌件和塑料结合的外齿结构可以吸收部分振动能量，避免连接位置因为长期振动出现螺丝松动的问题。

设计这个模型的时候，特意把外齿的齿距和齿高做了优化，齿高不会太高导致塑料包裹的时候出现局部应力集中，也不会太低导致防转力矩不足，齿根位置做了小圆角过渡，避免嵌件本身在受力的时候出现应力集中开裂的问题。内螺纹的收尾位置做了退刀槽设计，保证螺丝可以拧到底，不会因为螺纹收尾的不完整牙型导致螺丝无法压紧连接件，同时退刀槽的尺寸控制在合理范围，不会因为退刀槽太深降低嵌件本身的结构强度。整个嵌件的外形没有尖锐的棱角，所有非配合面都做了微小的圆角处理，一方面是加工的时候刀具不容易崩损，另一方面注塑的时候塑料流动更顺畅，不会在嵌件周围出现困气、填充不足的问题。

很多刚入行的结构工程师在选这类嵌件的时候，容易忽略外齿和安装孔的尺寸匹配问题，这款模型的尺寸是按照行业通用的预埋嵌件规格做的，对应的塑料预制孔（热压场景）或者模具定位销尺寸都有成熟的匹配参数，直接套用就可以，不需要再反复调整尺寸验证强度。另外嵌件的端面做了平整度控制，安装之后端面和塑料件表面基本齐平，不会出现突出或者凹陷太多的问题，保证连接件安装之后可以平整贴合，不会出现装配间隙。

从受力角度分析，M2螺丝的推荐拧紧力矩本身不大，这款铜嵌件的壁厚完全可以承受额定拧紧力矩带来的径向张力，不会出现嵌件胀裂的问题，同时外齿嵌入塑料之后，抗扭力矩可以达到螺丝拧紧力矩的1.5倍以上，完全能满足使用要求，不会出现拧螺丝的时候嵌件跟转的情况。轴向抗拔脱力方面，两排外齿形成的轴向挡边，可以提供远大于螺丝额定拉紧力的抗拔力，正常使用情况下不会出现嵌件被拔出的问题。
