内六角驱动M3规格滚花头螺栓零件

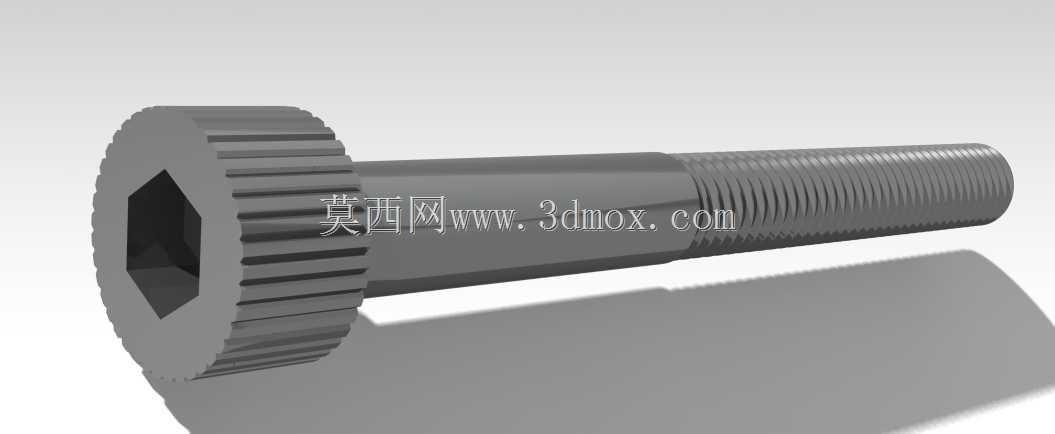

　　这款小规格紧固件在桌面级自动化装配工位、3D打印机运动模组、光学实验台架以及小型伺服传动机构里出现频率很高，它的结构并非普通外六角螺栓照搬缩小，而是针对狭小安装空间、频繁手动微调的工况做了针对性调整。头部外周加工出连续直纹滚花，在没有配套内六角扳手的临时调试场景下，操作人员可以直接用手指捏住滚花段旋入预紧，滚花的棱边嵌入指腹接触面，即便手上沾有少量润滑脂也不会打滑，这一细节在实验室样机反复拆装改型的过程中实用性极强。头部端面开设标准内六角凹孔，正式锁紧时可以插入对应规格的六角扳手施加额定扭矩，相比十字槽或者一字槽，内六角驱动的接触面是六个完整侧壁，反复拆装不会出现槽口拧圆、滑牙报废的问题，对于需要多次调整锁紧位置的工装夹具来说，

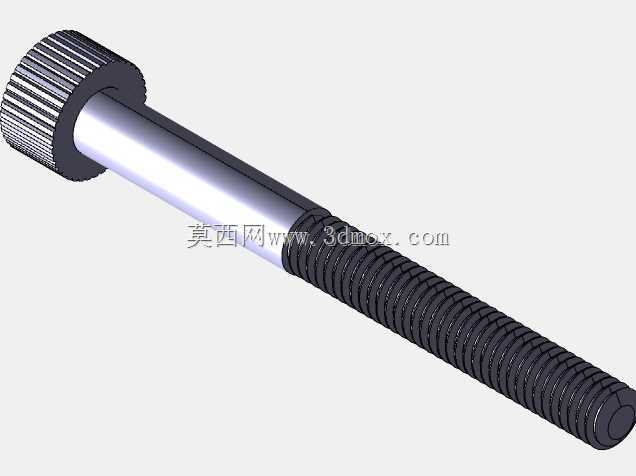

　　整个零件的重复使用寿命能提升数倍。螺杆部分分为两段不同的结构，靠近头部的光杆段直径和螺纹公称尺寸匹配，穿过被连接件的安装通孔时可以起到径向定位作用，消除螺杆和通孔之间的径向窜动；后半段加工出完整连续的M3三角形外螺纹，牙型角符合普通公制螺纹规范，和配套螺母或者机体上预制的内螺纹旋合时，多圈牙面同时承载，锁紧后轴向预紧力分布均匀。从安装边界来看，滚花头部的外径明显大于M3螺纹大径，锁紧后头部下端面可以完整压合在被连接件的沉孔端面或者支撑面上，不需要额外加装平垫圈就能分散压紧应力，避免较薄的钣金件或者3D打印塑料件表面被压出凹陷。头部的轴向厚度控制在紧凑范围内，当安装位置处于两块板件之间的狭窄间隙里，凸出的头部不会和周边运动的导轨、

　　同步轮发生运动干涉。建模过程中滚花特征没有采用简化的贴图示意，而是按照实际直纹滚花的齿形参数逐齿构建，齿顶和齿根的过渡圆角都做了还原，在做整机干涉检查、手动操作空间模拟的时候，可以准确评估手指捏住头部旋转时需要的外围空间，不会因为模型简化导致实际装配后才发现周边零件挡住了手动拧动的位置。内六角凹孔的深度、对边尺寸都严格对照紧固件行业标准设定，凹孔底部保留合理的壁厚，不会出现通孔打穿头部端面的结构缺陷，同时六角孔的入口处做了微小倒角，扳手插入时可以自动导向，在视线受阻的设备内部盲装场景下，不用精准对位就能把扳手伸进驱动孔里。螺纹段的收尾位置加工出退刀槽结构，螺纹旋入到行程末端时，退刀槽可以避让螺纹牙底，保证螺栓端面能够完全贴紧定位面，

　　不会因为最后一圈螺纹的加工余位导致锁紧不到位。这类螺栓在实际选型时，常用来固定小型光电传感器的安装支架、步进电机的端盖小盖板、气动回路的微型电磁阀底座，这些场景的共同特点是锁紧扭矩不大，但安装空间局促，后期维护调试需要频繁松紧，滚花加内六角的双驱动设计刚好覆盖了徒手快拧和扳手定扭锁紧两种操作需求。光杆段的存在还能让螺栓在穿过两个同轴通孔时充当临时定位销，两块连接板在锁螺丝之前就可以通过光杆和孔的配合对齐孔位，不用额外扶着零件对位，大幅提升装配工位的操作效率。整个零件的所有棱边都做了符合机加工工艺的微小倒角，没有尖锐的毛刺边角，装配过程中不会划伤操作人员的手，也不会刮破相邻的电线绝缘层，在电气设备内部走线密集的区域使用时安全性更有保障。
