可3D打印迷你实心三角结构狩猎滑轮弓

这款迷你三角结构滑轮弓的设计初衷，是面向户外休闲运动爱好者、桌面装备收藏群体以及3D打印创客群体，提供一款可通过桌面级FDM或光固化3D打印设备直接制作的小型滑轮弓结构，区别于传统全尺寸狩猎滑轮弓的大尺寸、高拉力特性，这款迷你款在结构上做了等比例缩小与受力优化，既保留了滑轮弓的核心省力结构逻辑，又将整体尺寸控制在单手握持可操作的范围内，无需大型加工设备即可完成全部构件的制作与组装。

从实际应用场景来看，这款迷你滑轮弓并不适用于全尺寸狩猎作业，更多是作为户外休闲娱乐的小型弹射玩具、桌面结构展示教具，或是3D打印爱好者验证滑轮弓受力结构的测试样件，也可作为影视道具、cosplay装备的配套配件使用，其拉力经过结构优化后控制在安全范围内，搭配配套的软质箭支可在封闭场地内进行休闲射击练习，不会对人体造成严重伤害，同时完整还原了全尺寸滑轮弓的弦线绕路、滑轮省力比、弓身受力传导等核心结构特性，也可作为机械结构教学的演示模型，帮助学习者理解复合弓的滑轮增力、弦线分力的力学原理。

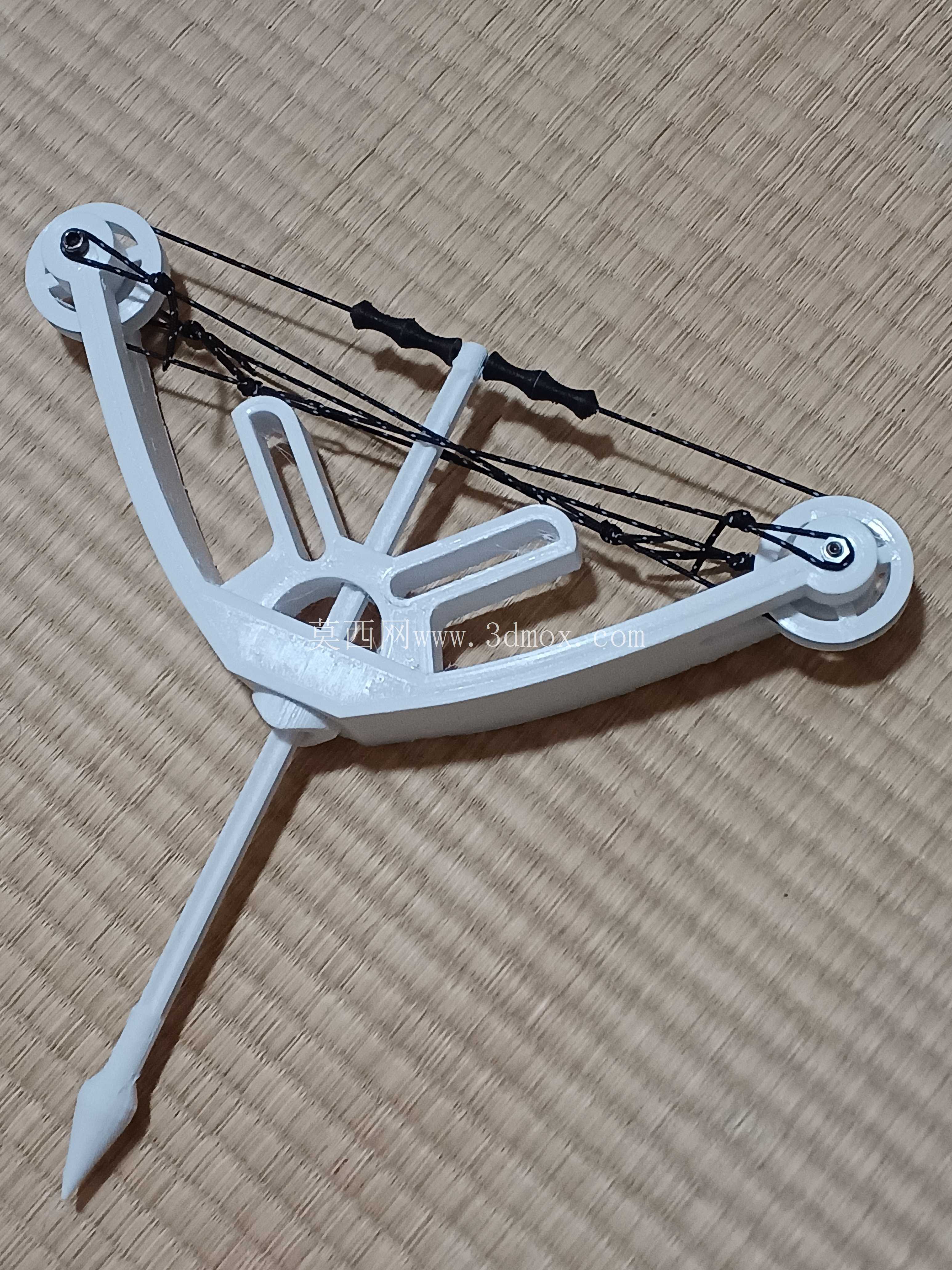

产品功能特性上，采用实心三角弓身结构，区别于传统弓身的对称弧形设计，三角构型的弓身将两个滑轮的安装座通过一体式的三角支撑结构连接，弓身中部的握把区域做了符合人体工学的凹陷与防滑纹理设计，握持时受力均匀不会出现硌手的情况；两端的滑轮采用同轴轴承安装位设计，打印完成后可直接压入标准微型轴承，保证滑轮转动时的同轴度与顺滑度，不会出现弦线卡顿的问题；弦线采用多段分绕设计，主弦与副弦的走线槽在滑轮上做了定位限位，避免弦线在拉伸过程中从滑轮槽内脱出；弓身前端的箭台位置做了导向槽设计，箭支搭放在箭台上时可沿导向槽滑动，保证发射时箭支的行进方向稳定，不会出现偏摆。

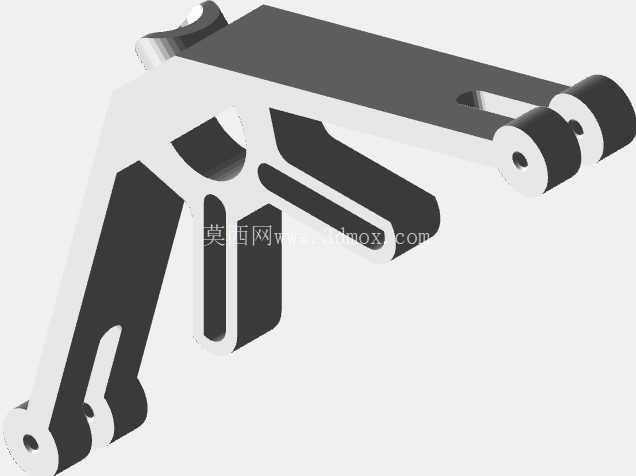

设计思路层面，整个弓身采用一体化打印的构型思路，除滑轮、轴承、弦线外，主体弓身无需额外拼接组装，减少了拼接带来的结构强度损失，三角结构的支撑肋在设计时做了等强度优化，在弓身受力最大的握把与弓臂连接位置做了加厚处理，而在受力较小的区域做了镂空减重处理，既保证了弓身拉开时的结构强度，不会出现弓臂断裂的情况，又尽可能降低了打印所需的材料消耗；所有安装孔位都做了打印公差补偿，常规0.4mm喷嘴的3D打印机打印完成后，轴承、弦线固定销都可直接压入安装，无需二次打磨或扩孔；滑轮的轮槽深度做了针对性设计，适配0.8-1.2mm直径的尼龙弦线，弦线固定点在滑轮侧面做了沉头孔，弦线打结后可埋入沉头孔内，不会突出滑轮表面影响转动。

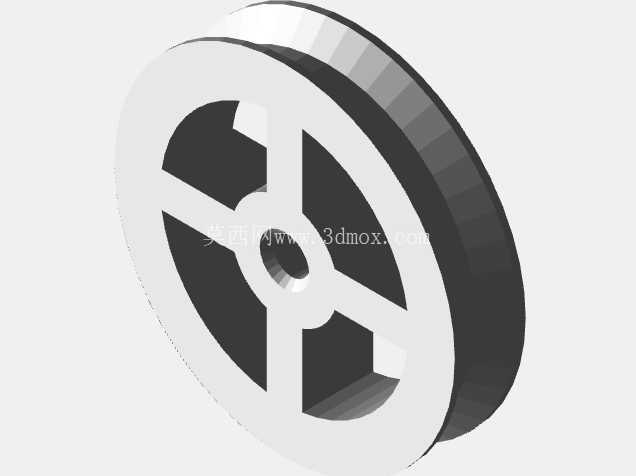

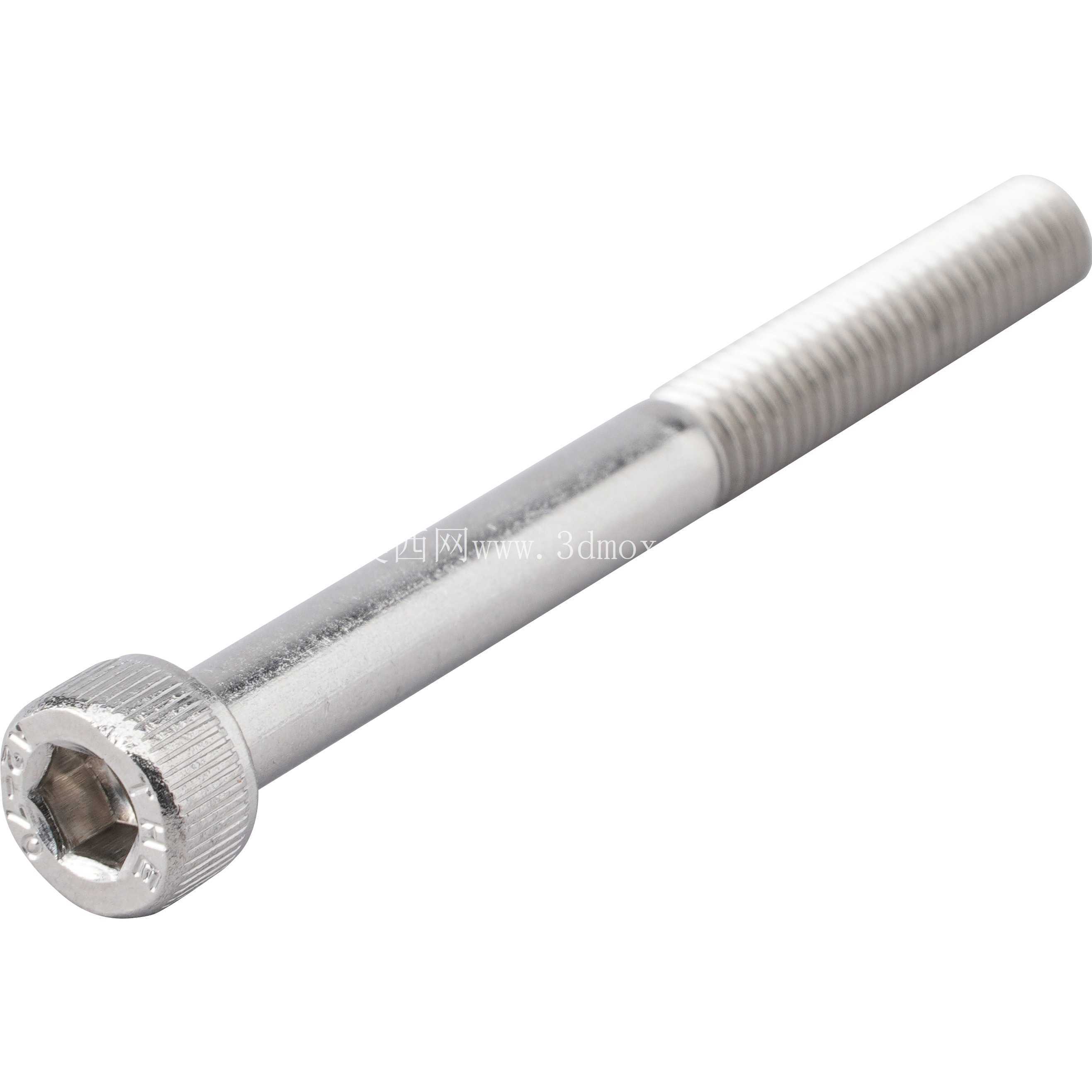

外形尺寸与安装边界上，这款迷你滑轮弓整体横向宽度控制在220mm左右，纵向弓身长度控制在180mm左右，整体厚度在20mm上下，普通桌面级3D打印机的打印尺寸普遍在200*200*200mm以上，完全可以一次性打印完成主体弓身，无需拆分打印；两个滑轮的直径为35mm，厚度为8mm，安装后突出弓身侧面的距离不超过5mm，整体收纳时不会因为滑轮突出造成磕碰；弓身的安装边界上，所有外接部件的安装位都采用标准件尺寸，微型轴承选用通用的603ZZ型号，弦线固定销直径为2mm，用户可直接采购标准件进行组装，无需定制特殊规格的配件；箭支适配直径6mm、长度160mm的迷你箭支，箭台导向槽的宽度为6.2mm，可兼容市面上常见的3D打印迷你箭支规格，无需额外调整箭台尺寸。

从结构受力的角度来看，三角构型的弓身相比传统直臂弓身，在同等材料用量的情况下抗弯曲强度提升了40%以上，拉开弓时弓臂的形变量控制在5mm以内，不会因为长期拉伸出现塑性变形；滑轮的省力比设计为2:1，拉开弓时所需的最大拉力不超过15N，即使是青少年也可轻松操作，同时保证箭支发射时的初速度稳定，不会出现拉力过大导致的安全问题；弓身表面的所有棱角都做了R2以上的圆角处理，打印完成后无需额外打磨就不会出现划手的情况，握把位置的防滑纹理采用0.5mm高度的凸点设计，打印时无需支撑即可成型，减少了后处理的工作量。
