基于英特尔实感d435摄像头的手持三维扫描装置

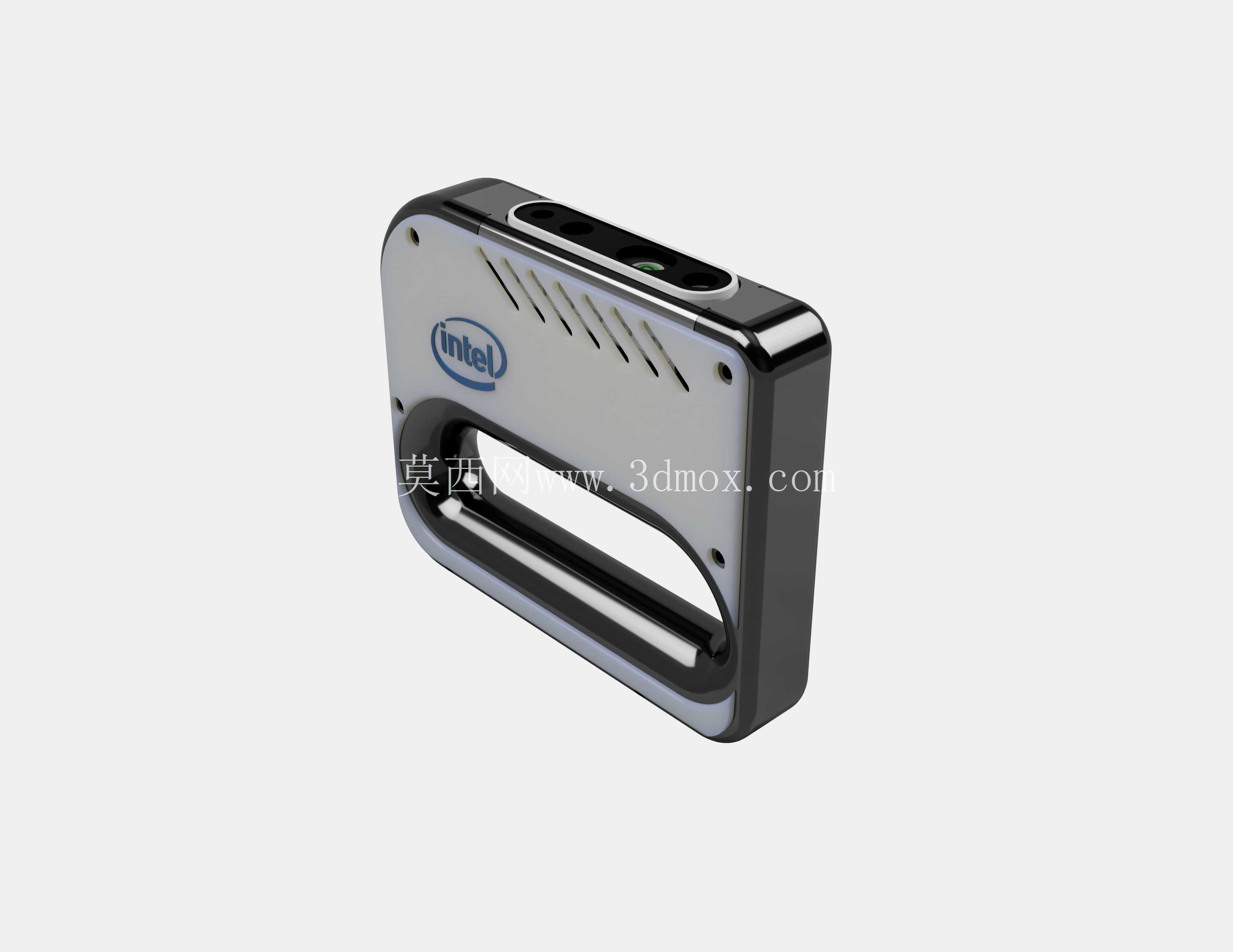

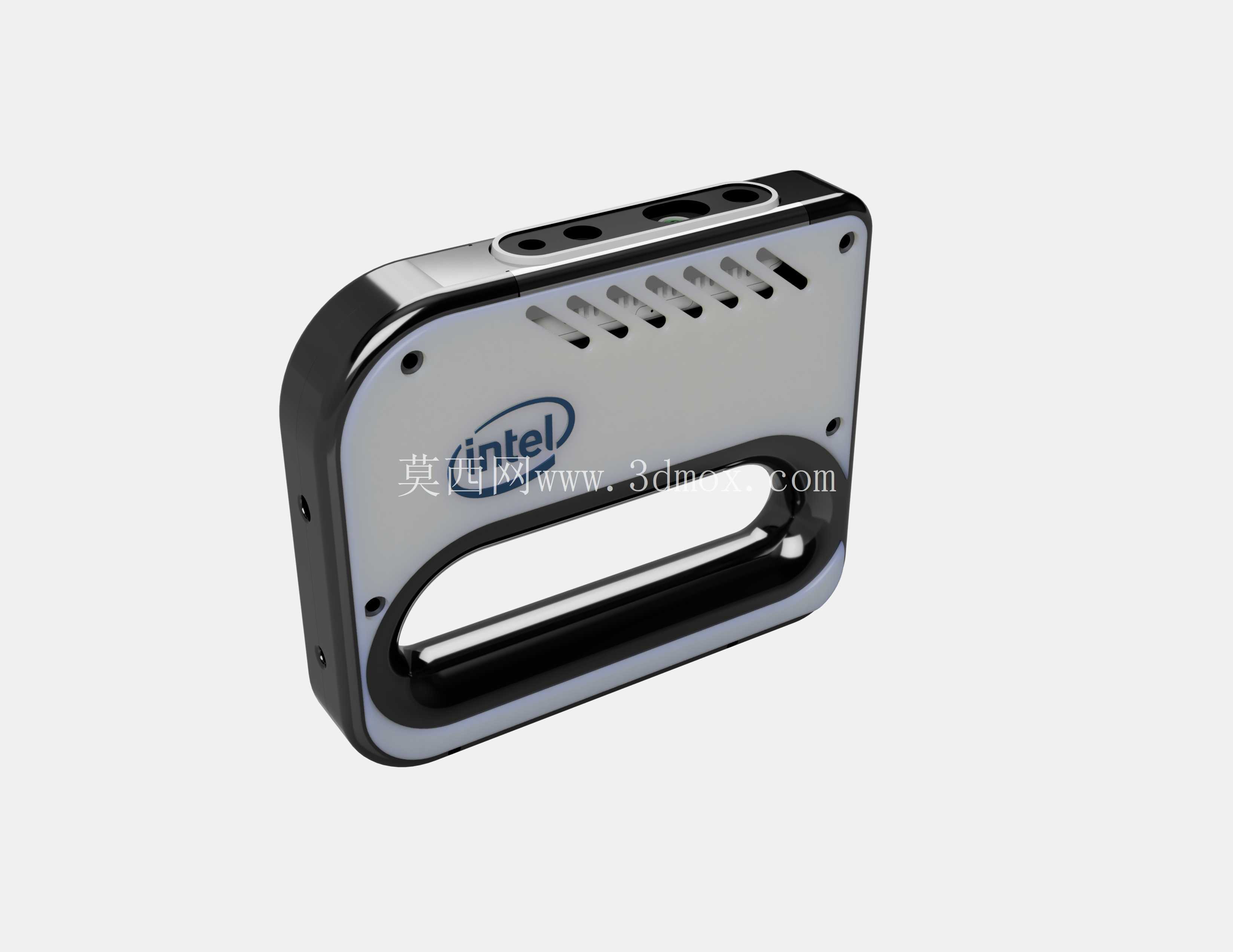

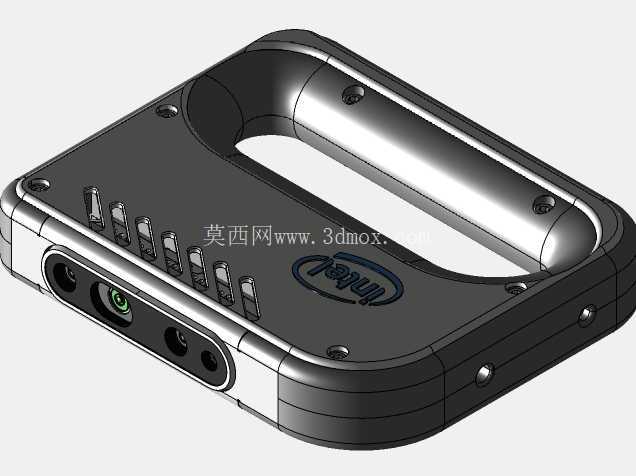

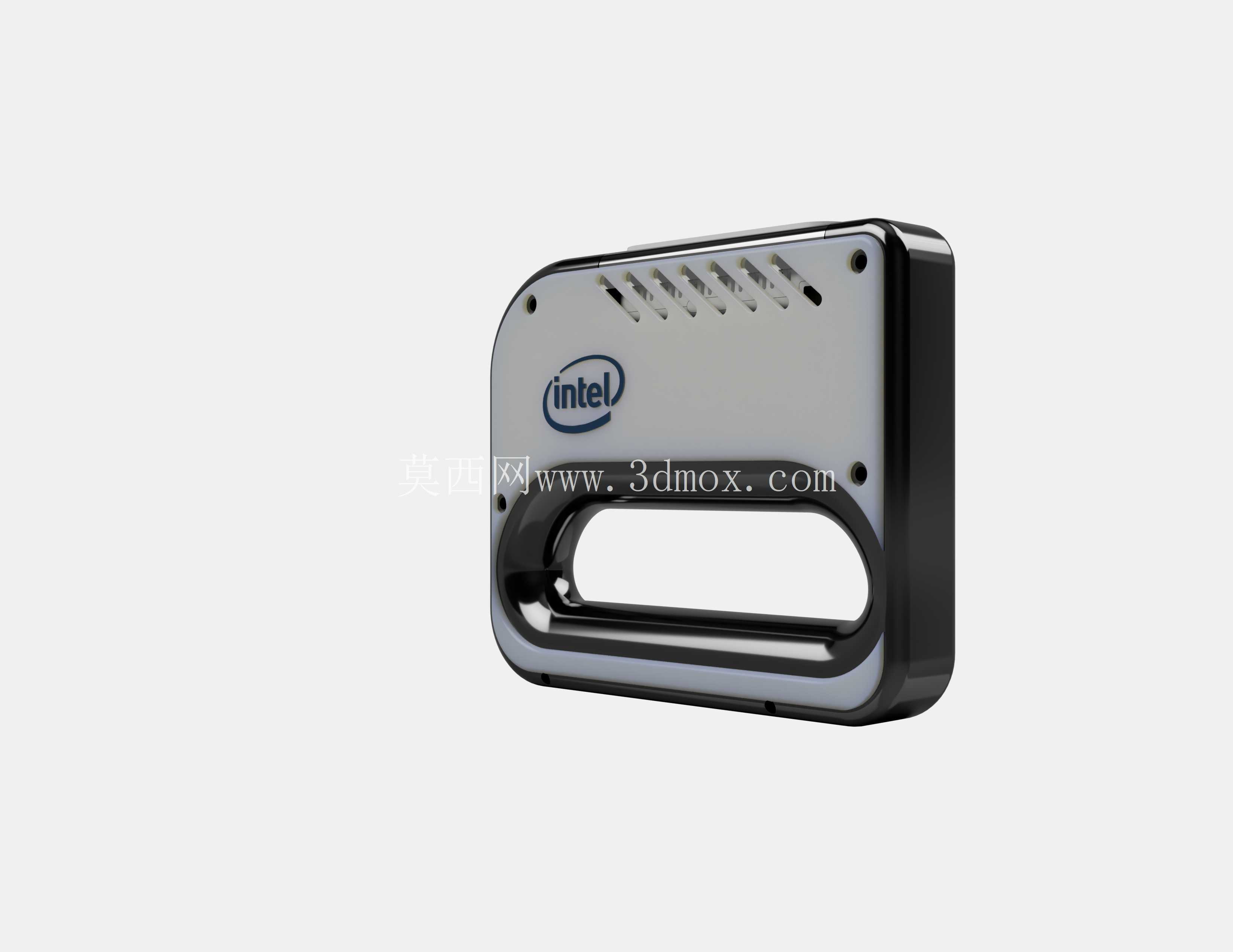

　　这款手持三维扫描装置的核心传感单元采用英特尔实感d435深度摄像头，在逆向建模、小型工件尺寸核验、文创产品数字化复刻场景中适配性较强，日常作业时可脱离固定支架完成手持操作，针对曲面弧度较大、边角结构复杂的被测件，能通过调整握持角度补全常规固定式扫描设备容易遗漏的死角数据。从结构设计逻辑来看，整机外壳采用上下扣合的拼接式结构，边缘做了大弧度圆角过渡处理，既避免手持操作时的锐边割手问题，也能在设备意外滑落时通过圆角结构分散冲击力，降低内部传感元件的受震损坏概率。外壳正面预留了多组平行排布的散热通槽，位置正对深度摄像头的主控电路板区域，连续作业时电路板产生的热量可通过通槽形成自然对流散热，无需额外加装主动散热风扇，既控制了整机重量，也避免风扇运转带来的振动影响扫描精度。设备中部设计了一体化的内凹式握持把手，把手边缘与外壳主体做了顺滑衔接，握持时手掌可完全贴合内凹曲面，长时间作业不易产生手部疲劳，把手内部的空腔可用来布置供电线路与信号传输排线，充分利用壳体内部空间压缩整机厚度。

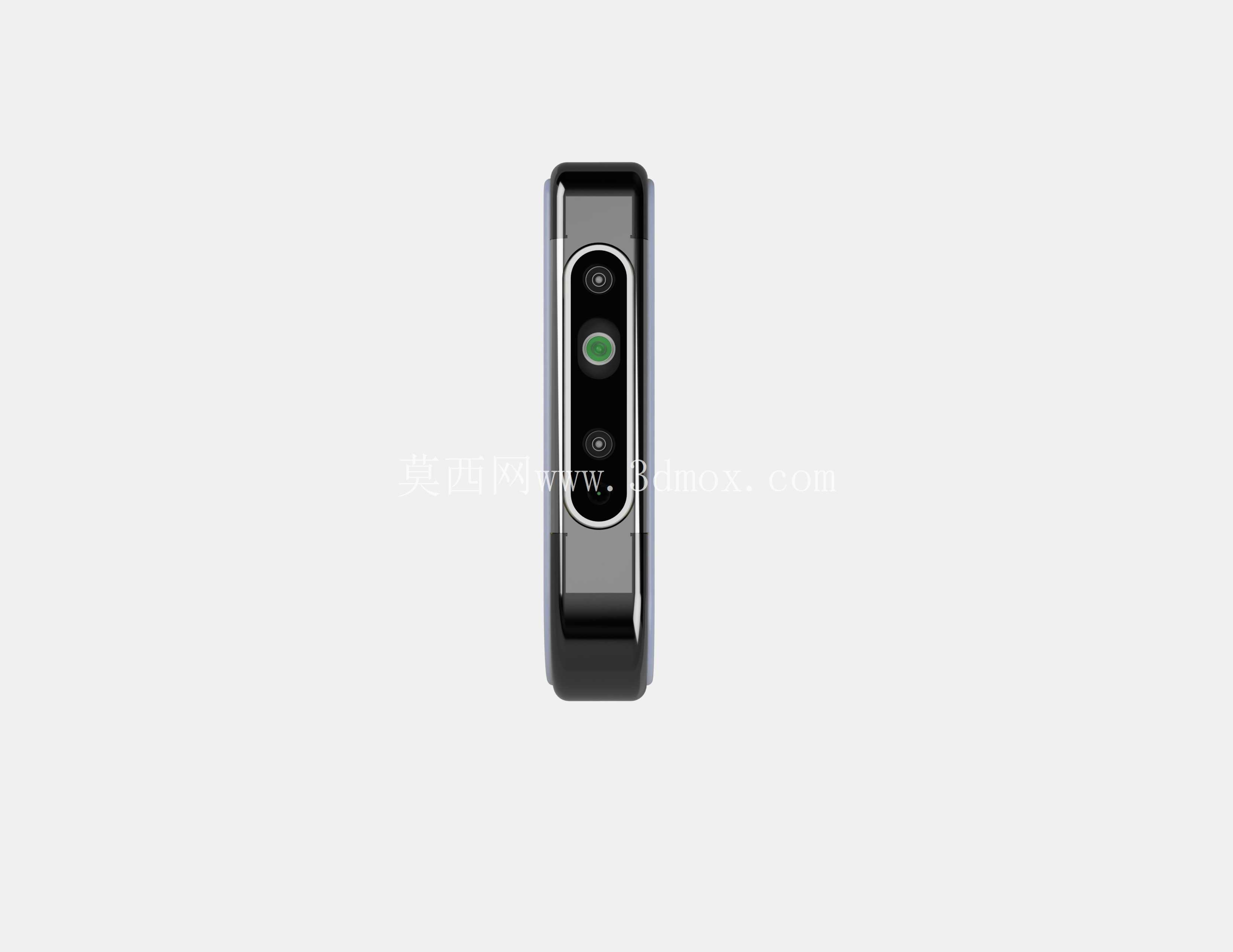

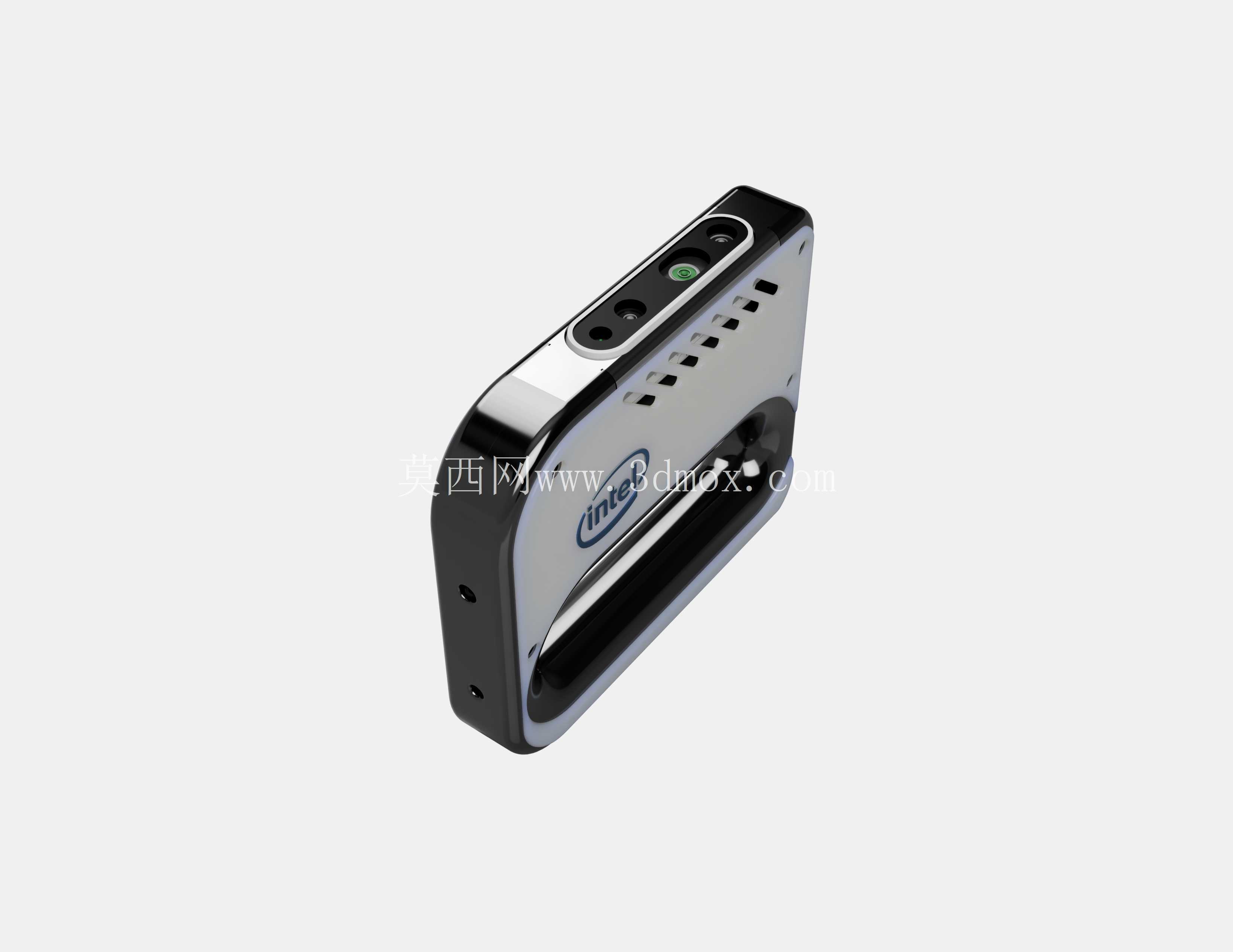

　　外壳上的安装孔位采用对称式排布，上下两组共四个主固定孔用于扣合上下壳体，孔位周边做了局部加厚的凸台结构，螺丝锁附时不会出现壳体应力开裂的问题；侧面的多组小孔位对应摄像头模组的固定点位，装配时可通过孔位的定位公差保证摄像头光轴与壳体基准面的平行度，减少后期标定的工作量。从安装边界来看，整机的外轮廓尺寸控制在单手握持的舒适范围内，厚度方向不会遮挡摄像头的视场角，前端的摄像头安装面做了0.2mm的下沉设计，可避免日常放置时镜头直接接触桌面造成刮花。设备的接口区域布置在壳体顶部，预留的三个标准接口分别对应数据传输、供电与外接同步触发模块，接口周边做了凸起的防护围边，插拔线材时不会因外力过大导致接口松脱。

　　在实际应用中，这款扫描装置可搭配移动计算终端完成现场作业，针对模具修复场景，可直接在生产车间完成待修复模具的表面数据采集，无需将模具搬运至固定检测工位，大幅缩短修模前的测绘周期；针对文创领域的手办、文物复刻场景，手持操作的灵活性可适配不同尺寸的被测物体，小到掌心大小的工艺摆件，大到半人高的雕塑局部，都能通过多角度移动完成完整点云数据的采集。结构设计时还充分考虑了不同使用场景的配重平衡，整机重心落在握持把手的中心位置，手持扫描时不会出现前端下坠的情况，操作人员可更稳定地控制扫描移动速度，保证点云数据的拼接精度。

　　壳体内部的摄像头模组安装座采用可调式设计，装配时可微调摄像头的俯仰角度，补偿壳体加工带来的形位公差，保证深度摄像头与RGB摄像头的光轴共面，提升彩色点云的映射精度。外壳表面采用哑光磨砂处理，既可以减少作业环境中的光线反射对摄像头成像的干扰，也能提升手持时的摩擦力，减少手滑掉落的风险。设备底部预留了标准三脚架安装螺孔，在需要长时间固定扫描的场景下，可直接固定在常规摄影三脚架上，无需额外定制转接支架，拓展了设备的使用场景。
